din 2391 st 35 steel pipe (din 2391, en 10305 1, en 10305 4, bs 6323 precision seamless steel tube NBK GBK)

Product Overview

Description

din 2391 st 35 steel pipe (din 2391, en 10305-1, en 10305-4, bs 6323 precision seamless steel tube NBK GBK)



(din 2391, en 10305-1, en 10305-4, bs 6323, SAE j524 525 529 precision seamless steel )



 Production range: OD from 2mm to 70mm; wall thickness up to 10mm

 Steel grades:

Standard Tubes
Standards	TDR Standards	Steel Grades
DIN	1629 1630 2391-2 17204 17210	ST 37 / 44 / 52 ST 37.4 / 44.4 / 52.4 ST 35 /  45 / 52 C22 – Ck 22 – Cm22 – C35 – Ck 35 – Cm 35 C45 -  Ck 45 – Cm 45 – 34 CrMo4 C15 – Ck 15 – Cm 15 – 16MnCr5
EN	10305-1	E215/235/355/255 26Mn 5 C35E C45E 20V1 (E410) 26Mo2 25CrMo4 42CrMo4
GB	3639	10#, 20#, 16Mn, 45#
ASTM	A 519	1010 1020 1035
ASTM	A179-A450	A450
ASTM	A822-A450	A450
BS	BS 6323	CFS3 CFS4 CFS5 CFS6 CFS7
NFA	49310	TU 37 b TU 52  XC

 Delivery conditions:

Precision tubes are delivered in following conditions

BK (+C) Cold finished/hard (cold finished as drawn).
No heat treatment after last cold forming process.
BKW (+LC) Cold finished/soft (lightly cold worked).
After last heat treatment there is a light finishing pass (cold drawing).
BKS (+SR) Cold finished/stress relieve annealed.
After the final cold forming process the tubes are stress relieve annealed.
GBK (+A) Annealed.
After the final cold forming process the tubes are annealed in a controlled atmosphere.
NBK (+N) Normalized.
After the final cold forming process the tubes are annealed above the upper transformation point in a controlled atmosphere.

Tests: 100% eddy current test, chemical and mechanical inspection, size checking and others

Certificates: according to EN 10204 3.1

  SURFACE TREATMENTS

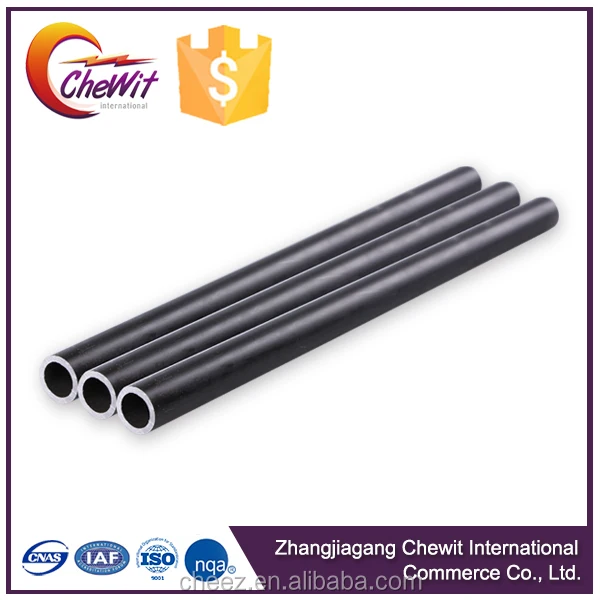

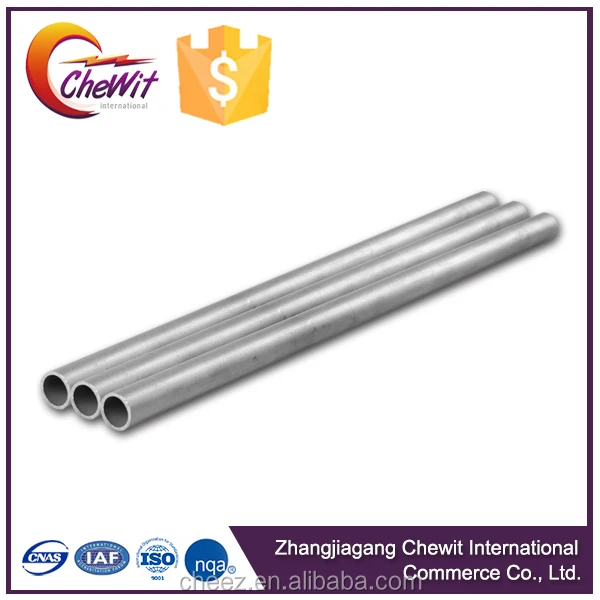

1. Bare Tube (No coating): Bright and smooth

 A. Silver galvanized

 B. Yellow galvanized

 C. Olive green coated

Layer thickness: 8-20um, Salty Spray Test: 48-150 hours

3.  Black phosphate

 APPLICATIONS

1. Automotive fields

 A. Fuel injection lines/nozzles

 B. CNG (Compressed Nature Gas) tube-- Burst pressure: 1307Bar, Working Pressure: around 350bar

C. Drive transmission: Steering column elements

 D. Gear shafts, hand brake, front axles, airbag inflators, stabilizers, seat fasteners, front-wheel drive shafts

2. Hydraulic Fields

A. Hydraulic circuits (HPL), pneumatic lines, and hydraulic suspension

B. Hydraulic cylinders (HPZ)

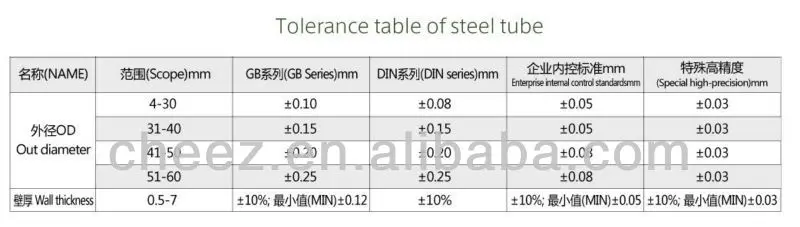

SIZES AND TOLERANCE





	Mechanical properties at room temperature
Delivery condition	BK		BKW		GBK		NBK
steel Grade	Rm Mpa (Min)	A %(Min)	Rm Mpa(Min)	A %(Min)	Rm Mpa(Min)	A %(Min)	Rm Mpa(Min)	ReH Mpa(Min)	A %(Min)
St30Al or E215	430	8	380	12	280	30	290 to 430	215	30
St35 or E235	480	6	420	10	315	25	340 to 480	235	25
St45 or E255	580	5	520	8	390	21	440 to 570	255	21
St52 or E355	640	4	580	7	450	22	490 to 630	355	22

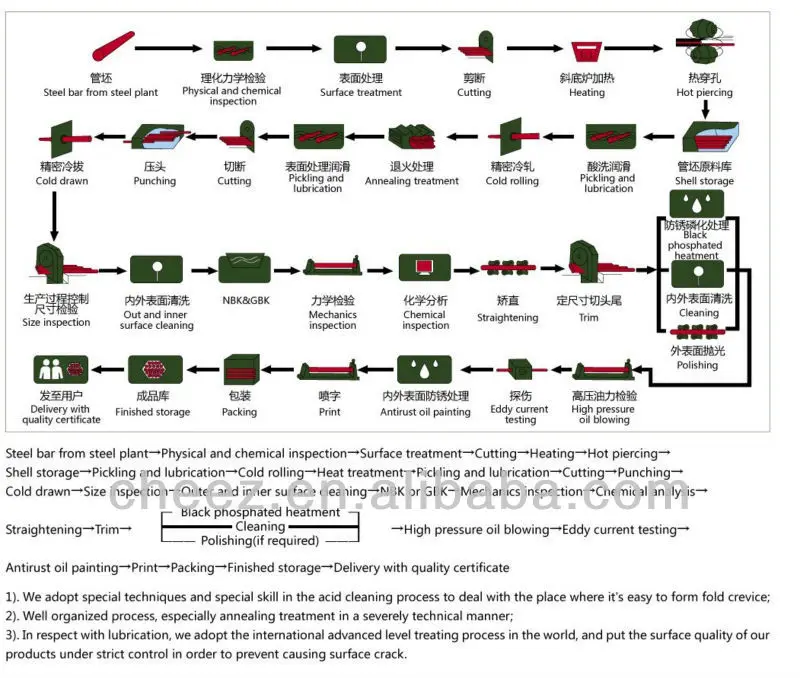

Processing:

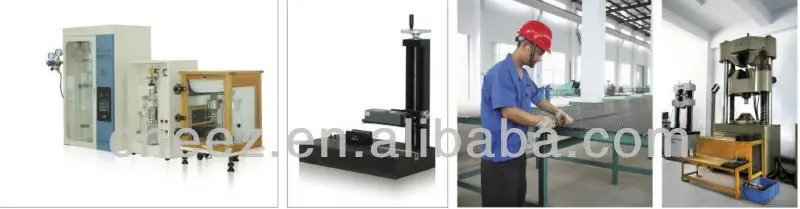

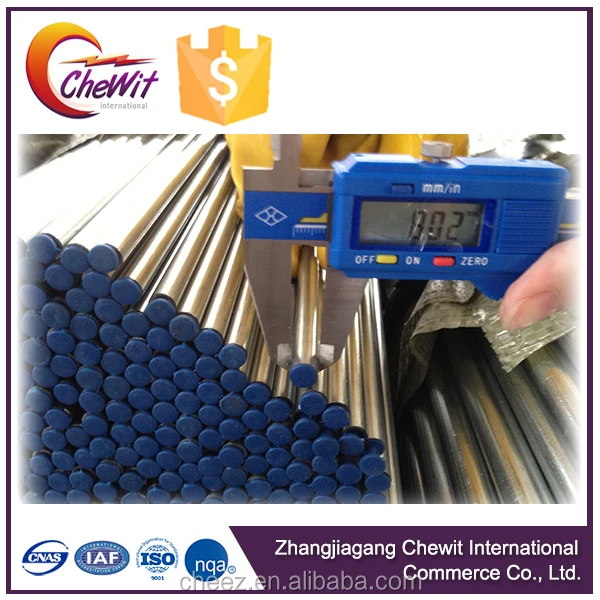

 Inspection:

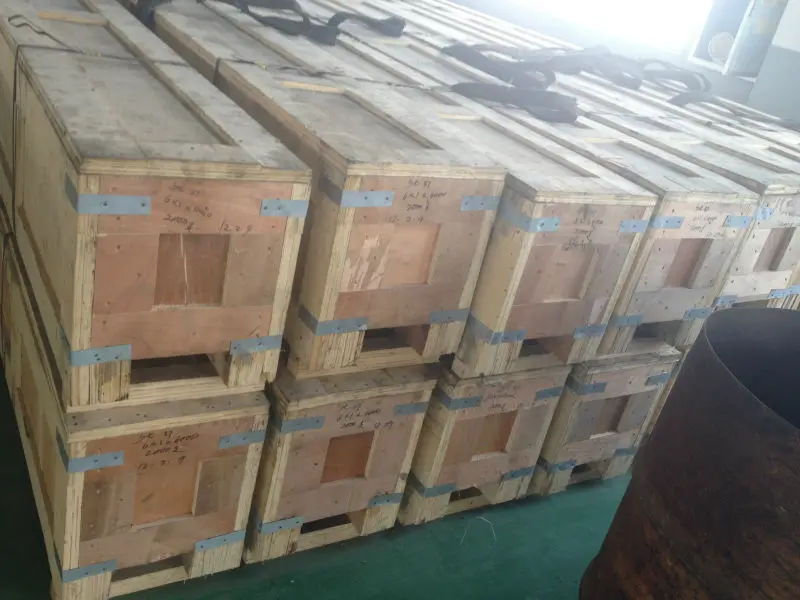

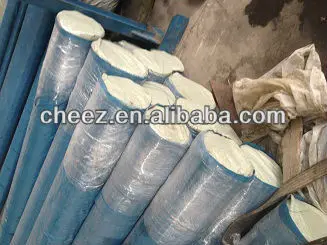

Packing and delivery:
