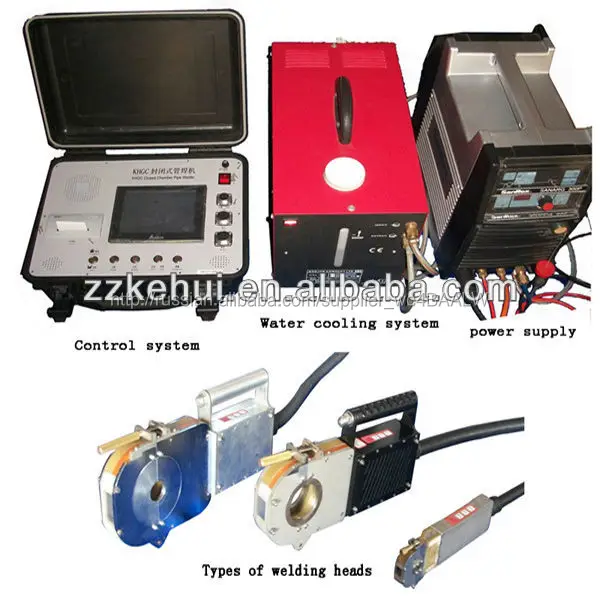

Труб труб Автоматическая Орбитальная Сварка с закрытой Головки

Product Overview

Description

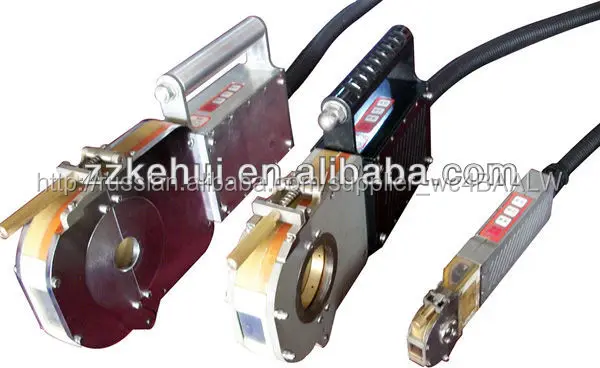

Серия KHGC предназначен для выполнения орбитальных сварочных швов на трубе и тонкостенных труб без необходимости подачи проволоки. Герметичная полость заполнена защитного газа до и во время процесса сварки. Это сварочная головка очень эффективна и имеет систему водяного охлаждения. Различные цанговые размеры доступны, предлагая точное позиционирование без лавируя.

ХАРАКТЕРИСТИКИ



• Ø TIG  сварка без присадочного материала
• Ø Точность конструкция для точного позиционирования трубы
• Ø Закрытая камера для лучшего охвата газа и чистых швов
• Ø Компактный дизайн для небольших участков работы
• Ø Обычно используется для нержавеющей стали, никелевых сплавов и титана
• Ø С водяным охлаждением голову за большой производства и большей толщиной стенок
• Ø Инструментом выбора для медицинской, пищевой, биологической, электрических, инструмента и отраслей монтажа труб
• Ø работать с источником SanRex питания



Состоит из ручки, интерфейс сварочной головки, двигатель, коробка передач и тахометр / импульсный датчик устройства с 8м длиной кабеля.



модель	KHGC 12	KHGC 34	KHGC 63	KHGC 89	KHGC 114	KHGC180
скорость сварки (rpm)	0.6-10	0.6-10	0.3-5	0.1-2.5	0.1-2.5	0.1-2.5
Подходит Диаметр(mm)	3-12	10-34	12-63	16-89	20-114	51-180
Диаметр Вольфрам (mm)	1.6	1.6/2.4	1.6/2.4	1.6/2.4	1.6/2.4	1.6/2.4



ИСТОЧНИК ПИТАНИЯ И СИСТЕМА УПРАВЛЕНИЯ

Спецификация источника питания



Номинальное входное напряжение	380 V
Номинальная потребляемая мощность	16.0 KVA
Напряжение позволяют диапазон колебания	± 10 %
фаза	3
частота	50 / 60 Hz
Номинальный сварочный напряжение	TIG welding,  22V/32V
Номинальное напряжение холостого хода	57V/62V
Сварочный ток диапазон регулировки	DC 5～300A
Текущее время рост	0.0 ～ 15.0 s
Предварительный нагрев время	0.0 ～ 0.1 s
Текущее время снижение	0.0 ～ 25.0 s
частота импульса	0.5 ～ 500 Hz
Обязанность диапазон регулировки соотношения	15% ～ 85%
Тип охлаждения	Water cooling/ Air cooling
вес	19 kgs
размер (L×W×H)	450×210×420 mm
класс изоляции	H

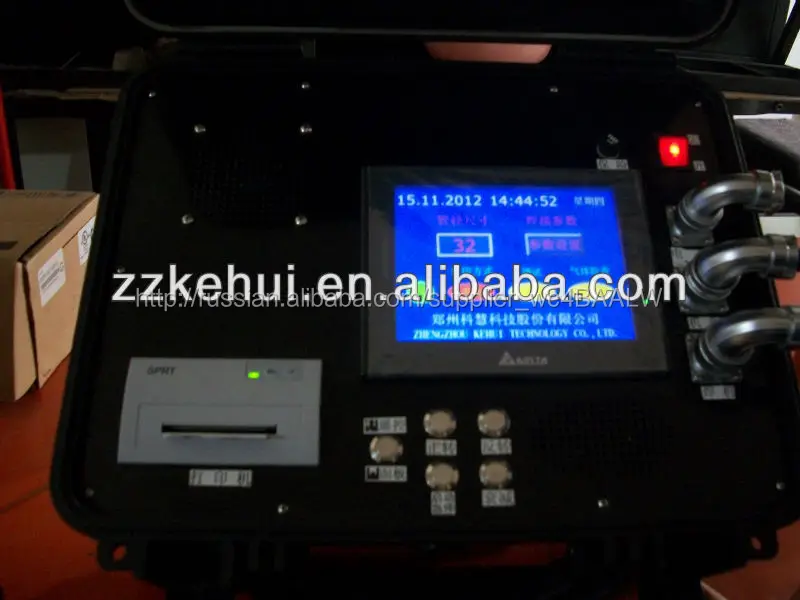

контроллер

• Ø Простой, многоязычный руководство оператора через автоматической настройке сварного шва
• Ø Параметры расписания: труба наружный диаметр, толщина стенки и сварки код голова
• Ø Газ и водяное охлаждение мониторинг
• Ø Выходные и провода параметры подачи также может быть изменено во время сварки
• Ø Графический дисплей сварочного прогресса
• Ø Мониторинг в режиме реального времени параметров сварки
• Ø Хранение до 99 программ
• Ø Передача данных параметров и программ сварных через интерфейс USB
• Ø Обновляет можно Программное обеспечение
• Ø Система обнаружения Диагностическое
• Ø Варианты для соединения как проводной, так и беспроводной подвески дистанционного управления
• Ø (Примечание: Кроме того, контроллер может работать без пульта дистанционного кулон)
• Ø Встроенный принтер

Компактный и легкий с внешними размерами (Д х Ш х В) 405 х 325 х 170 мм, и весом всего 6.5 кг·

Блок водяного охлаждения для применения с SanRex инвертора источник питания и

Система управления в сочетании с водяным охлаждением инструментов сварки.



Технические Данные:





входное напряжение	220 V AC
вес	16.5kg
Размеры (Д х Ш х В)	560 x 280 x 310  mm
емкость бака	approx. 4L
Толща воды	35m/5L/min.
мощность охлаждения	1000W (1L/min.)



Пакет включает в себя:



• Ø Блок водяного охлаждения

Соединительный кабель блок охлаждения инвертора / вода
