Эффективный и энергозберегающий пластинчатый теплообменник из Китая DYE

Product Overview

Description

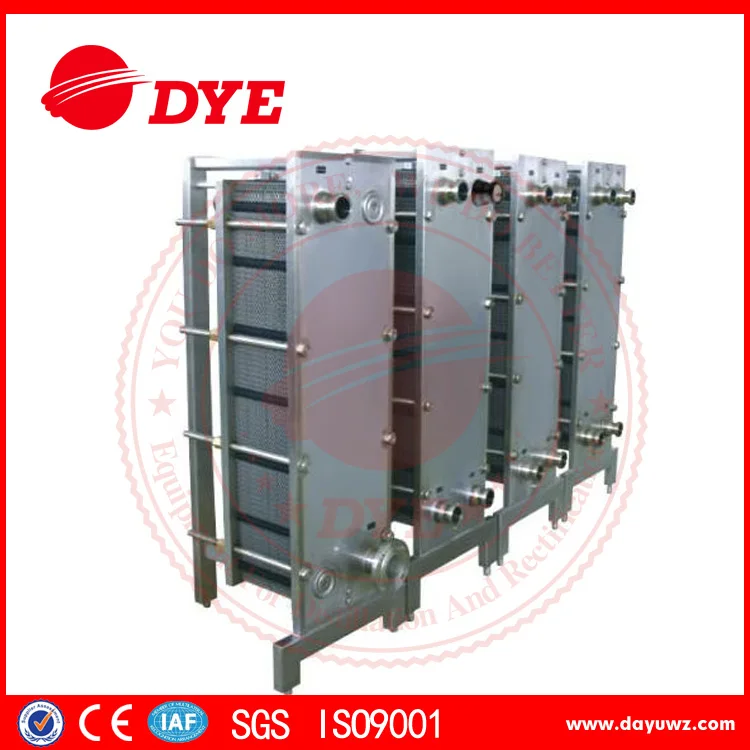

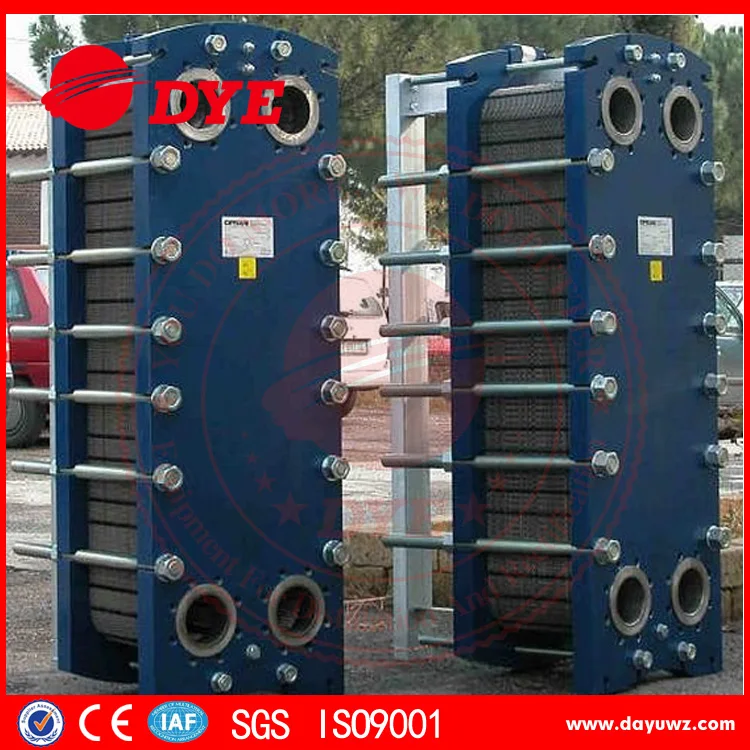

 Пластинчатый теплообменник из Китая DYE



Модель: BR0.05

Размеры: 495 * 166 * 0.5mm3

Монолитная площадь теплообмена: 0.151m2,

Максимальный объем обработки : 2– 30м3 / ч,

Расстояние между пластинами:  3.1mm,

Площадь одноканального сечения: 0.000441m2,

Рабочая температура : ≤180℃,

Рабочее давление: 0.6,1.0 Мпа,

   Низкая затрата на техническое обслуживание. Концепция нового дизайна пластина значительно повышает эффективность

теплообмена пластины, а также это решает проблему застойных зон и улучшает состояние накипеобразования пластина.

   Герметичные прокладки пластинчатого теплообменника используются форму застёжки, чтобы уменьшило затрату на

техническое обслуживание и удобно ремонтировало.

 Пластинчатый теплообменник сосотоит из большого количества пластин, которые сжаты путём использования различных

гофрированных металлических листов. Жидкая среда подходит по каналам, образованным складкам пластин и разделенным

листовым материалом и уплотнительной прокладкой. Проходя через эти пластины, осуществляется теплоотдача.

Гофрированные пластины теплообменника могут быть расположены как горизонтально, так и клинообразно.



Они выполняют следующие фукции:



1) Увеличение площади эффективного теплообмена.

2) После сборки пластин многоточечные соединения помогают увеличить жесткость и прочность пластин,

а также выдерживать большую разницу давления между двумя каналами.

3) Жидкость может легко находится в трубулентном режиме потоке внутри канала, что позволяет замедлить скорость

образования нарастаний.



Список теплопередающих пластин



материал	толщина	компонент	применение
Нержавеющая сталь	0,7-1	OCr18Ni9(SUS304)OOCr19Ni10 (SUS304L)OCri17Ni12MO (SUS316)OCr17Ni14MO (SUS316L)
		TAE
		OOCr18Vi14Mo2Cu2







Список уплотнительных прокладок







Наименование	Стойкость к агрессивным  средам и условия использования	Рабочая температура
Прокладка из нитрильного каучука	Маслостойник, подходит для обычных коррозированных условий	-20—110℃
Прокладка из неопрена	Маслостойник, подходит  для обычных коррозированных условий	--20—110℃
Прокладка из тройного сополимера  этилена с пропиленом(СКЭПТ)	Отличается стойкостью к кислотам, щелочам и слоям.  Идеально подходит для агрессивных коррозионных условий  для хлоридов, органических растворителей и т.д.	-50—150℃
Прокладка из силикагеля	Подходит для высокотемпературных рабочих сред	-65—230℃
Прокладка из специальной синтетической резины	Подходит для высокотемпературных рабочих сред	-20—300℃
Прокладка из пищевой резины	Подходит для различных пищевых продуктов	-20—150℃

Способ движения теплоносителей



  Наш пластинчатый теплообменник разработан с различными способами движения теплоносителей, которые могут быть осуществлены

путём использования различных методов сборки. Пластинчатый теплообменник по способу движения теплоносителей может быть

одноходовым, многоходовым или смешанного типа, который должен быть выбран в зависимости от технических трубований.



 Если разность температур в 1,8 раз больше среднего логарифмического показателя, то скорость потока рабочей среды между

многоходовыми пластинами должна быть от 0,3 до 0,5 м/с. Рекомендуется использовать двухходовой или многоходовой

теплообменник, если скорость потока слишком низкая.

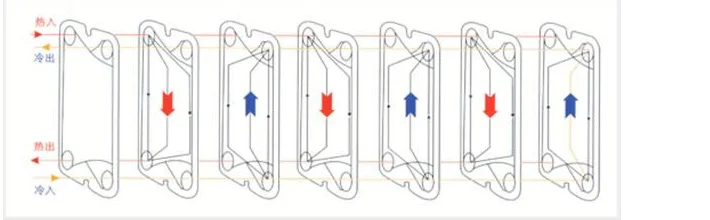

Комбинированная диаграмма параллельного соединения

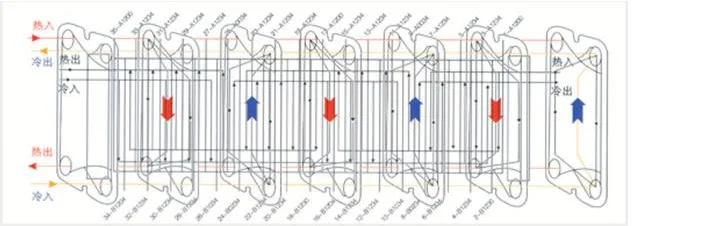

Комбинированная диаграмма последовательно-параллельного соединения







 Данный пластинчатый теплообменник может быть разделен на 2 типа: BR и BRB. В зависимости от спецификации он

может быть описан следующим образом: B R 0,2 1,0 15 N VII



1. ″B″означает пластинчатый теплообменник.
2. ″R″означает, что гофрированные пластины расположены клинообразно.
3. 0,2 означает, что площадь поверхности теплообмена каждой пластины составляет 0,2㎡.
4. 1,0 означает, что расчетное давление составляет 1,0 Мпа.
5. 15 означает, что площадь поверхности теплообмена всего устройства составляет 15 ㎡.
6. ″N″означает, что уплотнительная прокладка выполнена из нитрильного каучука.
7. Символ обозначает, что подвижная нажимная плита, смонтирована на полу. ″I″обозначает двойной несущий каркас,

состоящий из неподвижных нажимных плит.





Наш процесс производства:

Наш транспорт и упаковка:

  Насыпный груз: упаковка стандартной деревянной тарой, избежать удары в течении морского и воздущного перевозки

и из-за этого повредится поверхность оборудования.

Контейнер: оборудование прочно перевязать в контейнере, чтобы смягчить качание оборудования.



Наши сертификаты:

Продукция DYE получила сертификаты CE, PED,ISO9001, SGS. Если вам нужно, мы рады предоставить вам электронные

свидетельства, но оригиналы обязательно остаться в нашей компании.



Наши партнёры:

Наши услуги:

До продажи：

Бесплатно предоставить

1) чертёж

2) предложение

3) технологическое техническое руководство

4) свидетельство квалификациикомпании нашей фирмы

После продажи：

1）предоставить инструкции по применению оборудования

2）предоставить инструкции обслуживания оборудования

3）предоставить послеобслуживание

4）Мы предлагаем ФОБ цену, без учета расходов на обслуживание на месте. Так, если это необходимо, мы можем послать кого-нибудь для отладки, но требует, чтобы клиенты платят билеты , визы , проживание и расходы на оплату труда. Вы  также можете

отправить техников к нам ,чтобы  лучише учиться.
