F300 4 20 датчик уровня топлива бака дизеля 0 5V

обзор

Датчик уровня топлива мощности высокого разрешения,интерфейса RS232.

Особенности

Обнаружение уровня топлива грузовиков

Com-порт или аналоговый выход напряжения

Высокое разрешение

Определение интерфейса

Модель Rs232

Красная линия:24V+

Чёрная линия:GND

Синяя линия:RXD

Жёлтая линия:TXD

Аналоговая модель0-5v

Красная линия:+12/24V,

Чёрная линия:GND

Синяя линия:0-5V выход

Упаковка

Если заменить оригинальный датчик в автомабиле,сначала надо снять оригинальный датчик,потом перейди к следующему шагу.Если установить новый датчик,то непосредственно перейди к следующему шагу.

подготовка

Проверьте датчик,готовы ли аксессуалы и инструменты,в том числе фланец.Резиновое уплотнение,уплотнительное кольцо,винт,электродрель.

 сверление отверстия

В зависимости от размера фланца ,использовать электродрель выработать отверстие по винту датчика.

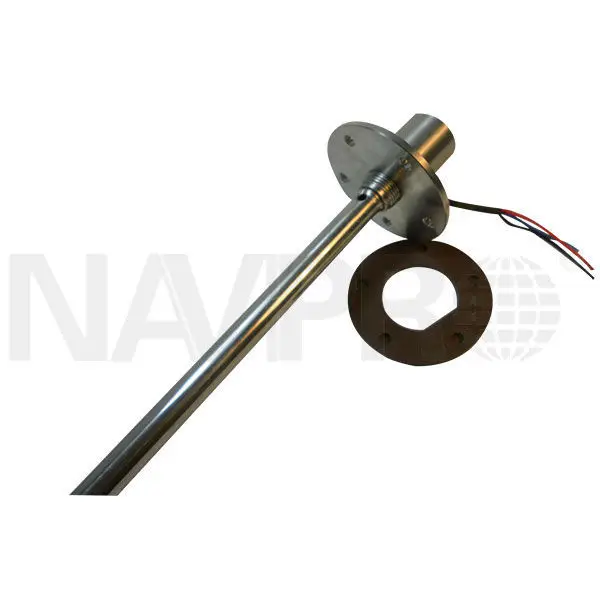

фланцевая установка

Положить уплотнительное кольцо внизу датчика,а затем подключить с фланцем и закрепить.

 крепление датчика

Запечатать резиной бак,установить датчик,потом закрепить винты.
