KHB12 80 Сварочная Машина труб трубная доска

Product Overview

Description

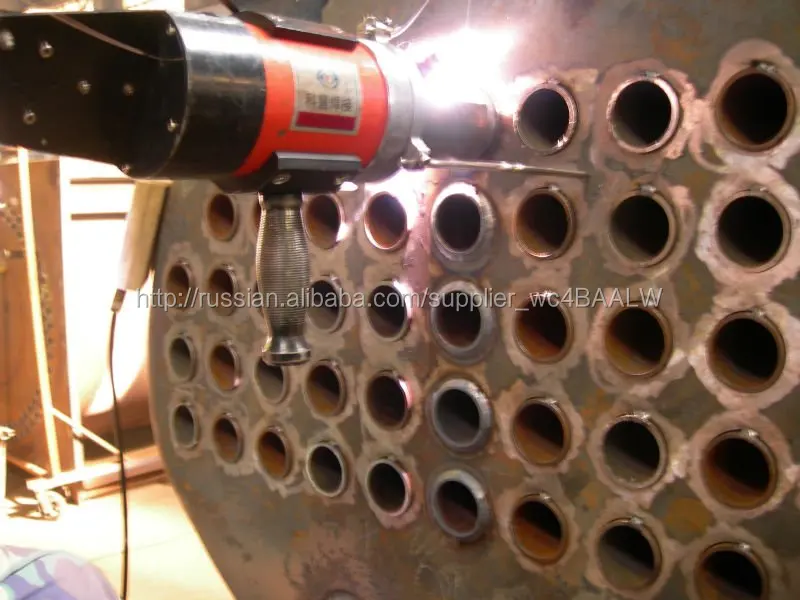

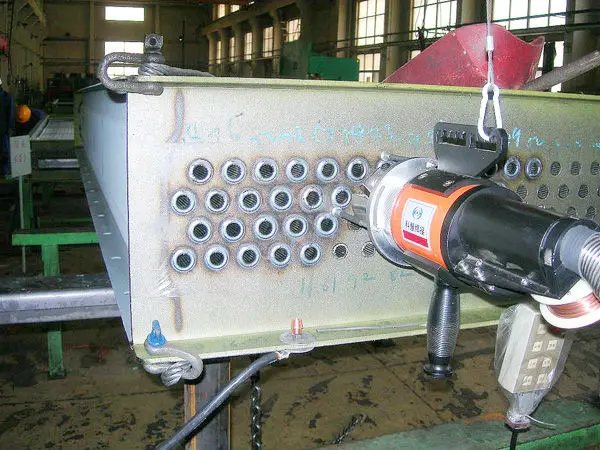

KHB12-80 аргонодуговая сварка труб с трубной доской

 (ПодвеснаяСварочная Головка)

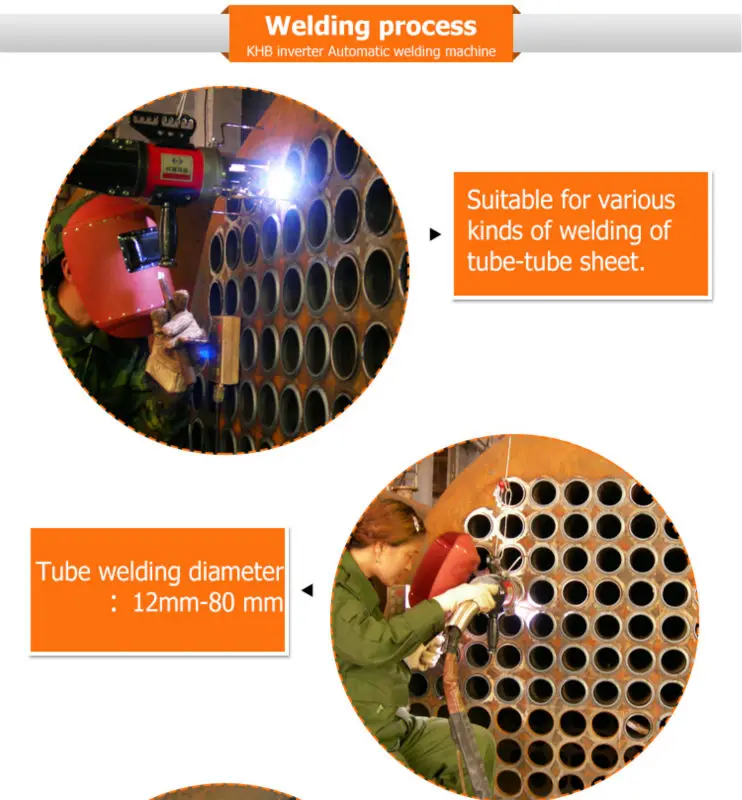

Применение: сварка труб с трубной доской, наружный диаметр труб  от 12 ~80 мм, толщина стенки от1~ 6.5мм. Трубы могут располагатьсяк трубной доски вогнуто,выпукло или заподлицо.

Сварочный процесс: орбитальная аргонодуговая сварка (TIG) без присадочного материала (т.е. плавление) или сприсадочным материалом (проволока)

Свариваемые материалы: углеродистая, легированная , нержавеющаясталь, титановый сплав.

Состав: операционная система, источник питания,система охлаждения, подвесная сварочная головка.

Область применения: котлостроение, судостроение,машиностроение,теплообменник, холодильное оборудование, сосуд высокого давления, химическая,фармацевтическая, атомная, аэрокосмическая, военная, пищевая промышленность ит.п.

Технические характеристики

наружный диаметр свариваемых труб	φ12~80 mm
Толщина стенки труб	1 ~ 6.5 mm
Угол склонения сварочной горелки	0° ~ 45°
Скорость вращения сварочной горелки	0.2~4 rpm
Скорость подачи проволоки	0~1700 mm/min
Способ управления источника питания	IGBT с инвертором
Номинальное входное напряжение	380V
Частота источника питания, число фаз	50Hz, 3 фаз 4 линия
Диапазон входного напряжения	AC 380V±10%
Номинальная входная мощность	14KVA
Номинальный коэффициент продолжительности нагрузки	60%
Номинальное напряжение холостого хода	73V
Номинальное сварочное напряжение	10.2 ~ 22.6 V
Сварочный ток	4 ~ 400 A
Импульсный ток	4 ~ 400 A
Первоначальный ток	4 ~ 200 A
Конечный ток	4 ~ 200 A
Частота импульса	0.5 ~ 30 Hz
Скважность импульса	5 %~ 95%
Время нарастания тока	0.0 ~ 20 s
Время падения тока	0.0 ~ 20 s
Досрочное время подачи аргона	0.0 ~ 20 s
Запаздывающее время прекращения подачи аргона	0.0 ~ 20 s
Запас оперативных программ	100 +



Особенности:

1. 1.     компактная структура подвесной сварочной головкиобеспечивает ее маленький размер и легкость, удобство в работе;
2. 2.     главная машина (контроллер, источник питания исистема охлаждения) на тележке, обеспечивает мобильность и удобство перемещения.
3. 3.     трехточечная опора,центральный стержень и упругаяоправка обеспечивают точность позиционирования;
4. 4.     автоматическое управление длины дуги;
5. 5.     TIG сварочная горелка водяногоохлаждения, водяный бак из нержавеющей стали емкостью 17 литров обеспечиваетполное и быстрое охлаждение, долгуюработу оборудования.
6. 6.     источник питания Панамоник (Panasonic) постоянного тока синвертором обеспечивает высокую стабильность электрической дуги и высокуюэффективность сварки.
7. 7.      Импульснаятехника обеспечивает красоту сварного шва.
8. 8.     сенсорный экран операционной системы, операция простаяи эффективная, может сохранять более 100 сварочных программ.
9. 9.     Пользуясь принудительнымвоздушным и внутренным циркулирующим водяным охлаждениями, аппарат можетнормально работать в условиях безводья и открытого поля.
