кварцевый Песок Фильтр Фильтрация Высокая Мутность Воды





песок сми фильтровать Инструкция Кварцевый песок фильтр

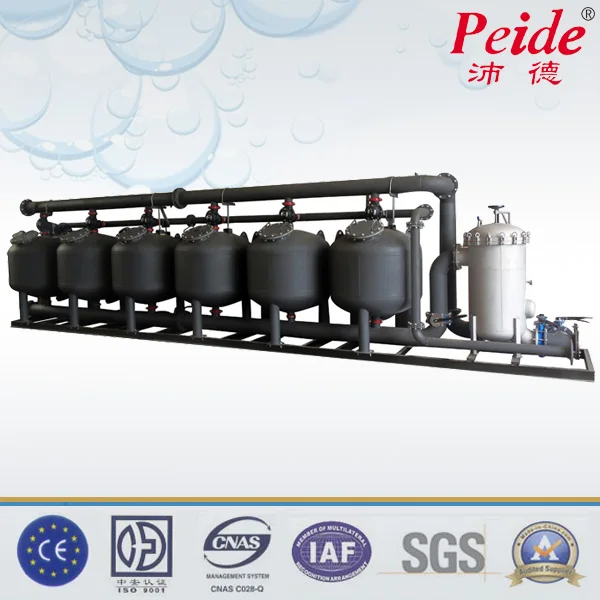

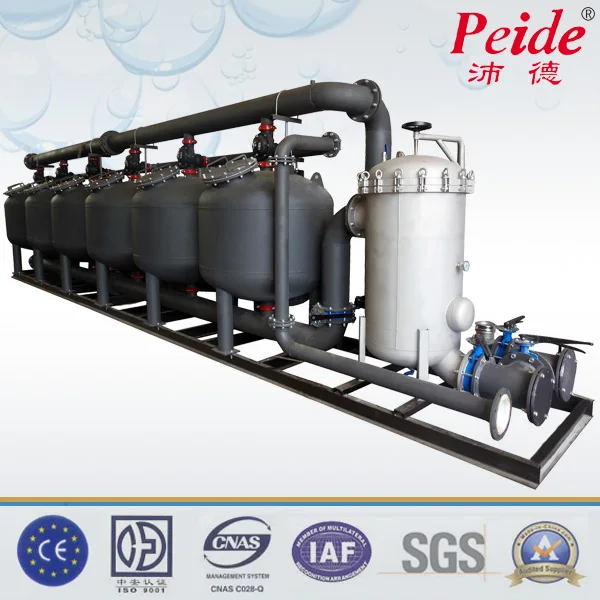

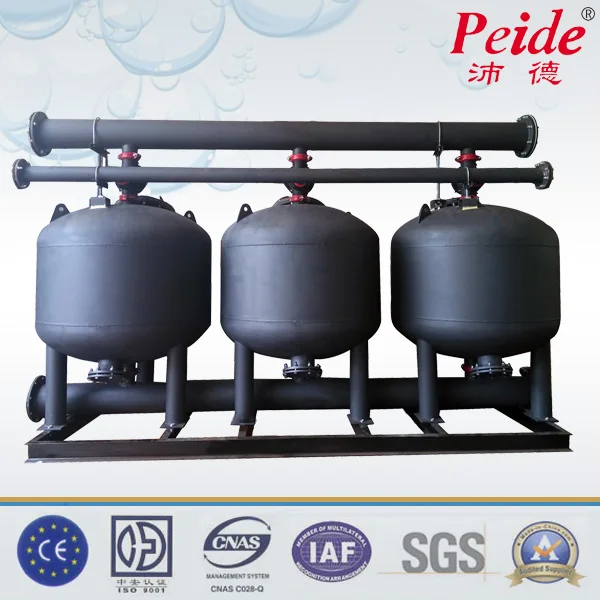

мелкой Средний Фильтр (также с именем FQG система) является своего рода высокая эффективность фильтра оборудование в вырубки мутность воды, и очистки воды. он использует песок asits фильтрующий материал. под определенным давлением, , мутная вода поступает через гранулированный или nongranular кварцевого песка, который может эффективно сдерживать взвешенные твердые частицы, организмов, коллоидных твердых, micro-живет, хлор, запах и ионы тяжелых металлов, и т. д.



он состоит из нескольких стандартный фильтр бака блок, с уникальным воды дистрибьютор и водосборник внутри. automatic обратной промывки клапан может контролировать все системы обратной промывки процесс.



кварцевый песок фильтр Приложений

мелкой Средний Фильтр в основном используется в предварительной обработки в воде удаления мутности, умягчения воды, electrodialysis, electrodialysis разворот.
тем не менее, это делает функция на поверхности воды, под землей водой также. мелкой Средний Фильтр также может быть широко используется в областях электронных питания, нефтехимической, металлургической, гальваническое, производство бумаги, текстиль, аптека, безалкогольных напитков, живая вода, промышленной воды, бассейн, и т. д.



кварцевый песок фильтрособенности

мелкой фильтрующий материал может широко использоваться в различных приложений, таких как фильтрации воды, охлаждения воды путем фильтрации высоких частот, сточных вод лечения, и т. д.



1. Shallow фильтрующий материал имеет гибкий модули, который может объединены под фактический расход, на месте области.
он работает обратной промывки автоматически, с контроль времени, перепад давления управления. каждый фильтр элемент начать обратной промывки один за другим, в то время как не нужно остановить операцию в обратной промывки.
2. С гладкой воды распределение. высокая эффективность в обратной промывки, экономия воды, только 30% расход воды из традиционной. фильтр использует ASM фильтрующего материала, который легко мыть.
3. С уникальным 48 "мяч фильтрующий модуль, и легкий вес для всей системы. нормальный бетон база может использоваться на место. простота установки, не нужно каких-либо бум оборудования.
4. С хорошей антикоррозийной функции.
5. С восстановить стоимость, но длительный срок службы.
6. качество Воды:

воды на входе мутность <80 мг/Л, выход качество достичь <20 мг/Л
воды на входе мутность <20 мг/Л, выход качество достичь <5 мг/Л
7. расход: он может лечить 30-500 м & sup3;/ч





кварцевый песок фильтрвнутренняя Структура
структура фильтра:основная часть включает в себя фильтр бака, вода дистрибьютор, воды коллектор, рука отверстие и базу поддержки, и т. д.
фильтр бака:это дает достаточно места для воды дистрибьютор и коллектора. каждый водосборник имеет 55 вода шапки, который реформы, внутреннего рецикла поток, когда обратной промывки, нет песок течь.
вода дистрибьютор:он уверен, воды плавно на обивка песок сми.
воды коллектор:с 55 уникальный гриб форма воды шапки гарантирует давление воды в баланс. он может реформы, внутреннего рецикла поток, когда обратно мыть, нет песок течь.
рука отверстие:там есть вверх и вниз ручной отверстия, который легко для установки и замены воды дистрибьютор и коллектора. между тем, верх отверстие, который легко для проверки и добавления кремнезема. И вниз рука отверстие, который легко для четкого и ремонт.
поддержка база:это собрать, он может настроить в соответствии с на месте ситуации.





модель	впускной диаметр (мм)	выход диаметр (мм)	изображение	материал
PD-58P	100	100		пластиковые





кварцевый песок фильтркварцевый песок

песок:добывается из кремния кровать. после фрезерования, это становится в неправильной угловая форма. при смешивании с бетона, он имеет хорошую адгезию, которые могут увеличить суспензии прочность.
море кремния:с гладкой снаружи, и даже молоть и с соленой.



кварцевый песок







кварцевый песок фильтр Работы

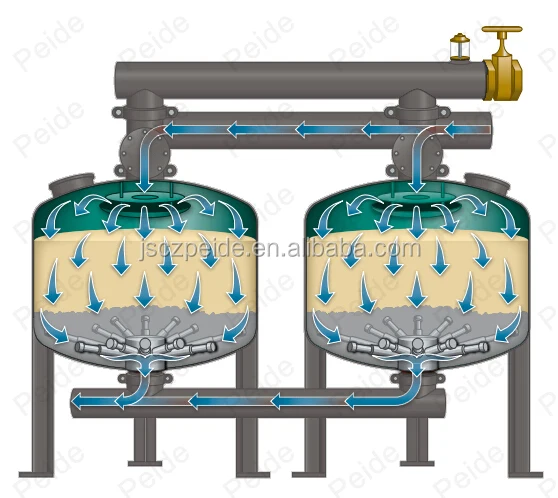

Процесс фильтрации



-загрязненные вода поступает в бак через впускной коллектор, перехода к-ходовой клапан и в верхней входе каждый танк



-в два этапа отражатель создает равномерное распределение для ламинарного потока через медиа кровать избегая при этом направления сми кровать



-частицы в ловушке и сохраняется в сми кровать в результате чего чистый процесс вода течет через из нержавеющей стали клин провод underdrain, на выходе каждого танка фильтра и на выходе коллектор для конечного использования

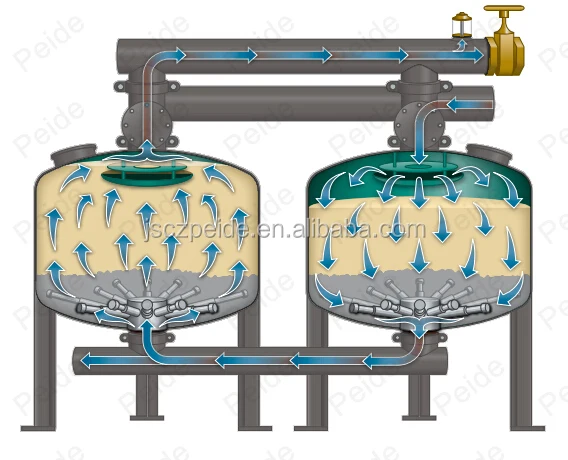

Процесс обратной промывки



-обратной с инициируется либо прошедшее время контроллер или перепад давления между вход и выход коллекторы



воды или давление воздуха открывает-ходовой клапан в результате чего обратного потока часть фильтрованной воды через из нержавеющей стали underdrain к гидравлическим и равномерно поднимите медиа кровать



-использование гидравлически сбалансированный underdrain в сочетании с гравий пакет создает правильное и равномерное лифт сми кровать избегая при этом, турбулентный обратной промывки



-ловушку частиц высвобождаются во время обратной промывки событие, исчерпаны через обратной промывки коллектор и направляется в удобном месте



-один танк, в то время обратной промывки продолжая для обработки воды для использования, пока вся система чистый



-после завершения с обратной промывки, фильтрации продолжается до следующего обратной промывки события.







кварцевый песок фильтр Управления манера

Peide Обратной Промывки клапан контроля начал давления воды или внешнего источника питания.
Peide обратной промывки клапан состоит из электромагнитный клапан, гидравлический реле клапана привод или три-ходовой клапан.
Peide фильтр обратной промывки управления выпускной клапан нормально открытый, сливной клапан нормально закрытый.
каждой торговой точке уплотняется свою собственную независимую уплотнение сиденья, но они управляются же стебель печать диафрагмы.
клапан является полным, интерактивные комплект. когда один выход включен, другой выходе находится в закрытом состоянии,
так обратной промывки клапан может работать в двух режимах:





технические и Параметры производительности

модель	FQG48-1	FQG48-2	FQG48-3	FQG48-4	FQG48-5	FQG48-6
Диаметр на входе и на выходе(мм)	100	200	200	200	200	200
дренаж(мм)	80	100	100	100	100	100
расход (m3/ч)	15-50	30-100	45-150	60-200	75-250	90-300
максимальное давление (Мпа)	0.6 (1.0)	0.6 (1.0)	0.6 (1.0)	0.6 (1.0)	0.6 (1.0)	0.6 (1.0)
фильтр площадь (м2)	1.13	2.26	3.39	4.52	5.65	6.78
общая длина(мм)	1320	2640	3960	5280	6600	7920
кварцевый песок (кг)	860	1720	2580	3440	4300	5160
сливной клапан интерфейс(дюйм)	4 "×"	4 "×"	4 "×"	4 "×"	4 "×"	4 "×"



фильтрующий материал и расход

точность фильтрации	фильтрующий материал (12-40 см)	рекомендуем расход (m3/ч)	обратной промывки расход (m3/ч)
вообще фильтр	кварцевый песок 1.0-2.0 мм	40-50	35-55
Precious из кварцевый песок	кварцевый песок 0.5-1.0 мм botton1.0-2.0 мм	15-25	25-40



другой диаметр песок также может быть использован, которая достигает в функция фильтра точность и пятен.



материал изготовления

фильтр камеры	углеродистая сталь (Эпоксидная асфальт покрытия краска)
фильтрующий материал	тонкий натуральный кварцевый песок
вода дистрибьютор	инженерных пластиков
водосборник	инженерных пластиков
уплотнительное кольцо	нитрильный каучук



установка

1. Проверьте равномерность этаж: это требует пол даже, каждый метр ровность должна менее 10 мм, бетонный пол может нести 3 т/м².
2. Line танки единиц в очереди в соответствии с рисунком.
3. Установите сливной клапан.
4. Установить общий в/выход трубопровода. обратите внимание, чтобы защитить пластиковые drain клапан от повреждения.
5. Установите дифференциал реле давления, в/outlet манометр и выпускной клапан.
6. Wire для всей фильтр и трубопроводов.



. детали установки

1. зажим
2.2way-3 positon клапан
3. шесть угол болт
4. металлической прокладкой
5. вверх и вниз рука отверстие
6. rubber прокладка

7. фильтр бака
8. поддержка ноги
9. water дистрибьютор
10. water коллектор
11. rubber прокладка
12. вниз рука отверстие крышка
13. mental прокладка
14. шесть угол болт
15. вход и выход



1 Вода дистрибьютор установки

16. Уплотнительное кольцо N122 * 7
17. вода распределение кадров
18. распределение воды пластина

19. распределение воды крышка

1. Place распределение воды palte (18) на пластине, (17), затяните крышку, и fix с уплотнительным кольцом (16).
2. Установить воды дистрибьютором от-рука отверстие. вставить распределение воды кадра в фланец, затянуть на входе винтовой крышкой, исправить в фланец тоже.



2 водосборник установки

20. давление крышка
21. вода крышка
22. screw крышка (23), подключение совместное (24). water разогнать25. коллектор (26). Уплотнительное кольцо N122 * 727. upper сбора воды трубы
28. upper сбора воды крышка трубы
29. вниз сбора воды трубы

1. Fix верхняя сбора воды крышка трубы (28) и три воды шапки (21) в трубопроводах (27), исправить эти три воды шапкина вниз сбора воды трубы (29). убедиться, что каждый воды коллектор нужно 9 компл. сбора верхний и вниз трубопроводов.

2. Place два воды выделить (24) в сбора танк (25). исправить вода крышка при давлении крышку (22), и затяните давлениякрышка на сбор танк (25). для воды выделения хорошо, снова исправить Уплотнительное кольцо (26). затем поместите вверх и вниз, ecting трубы внутри бака от руки, phole. совместное с фланец дна резервуара, затянуть с винтовой крышкой (9). не забудьте проверить сбора tank move или нет.

3. Совместное каждый сбор трубы в отверстия. два человека установить сотрудничать, вставить совместное место (23), чтобы исправить все сбор трубы.

и отвинтить воды, винтовой крышкой (9), и исправить с круглым фланцем.



3 Ужин рука отверстие крышка установка

положить уплотнительное кольцо в o-shape гнездо, крышка с ручной отверстие фланец (4). Затянуть с винтовым болта (2) включают прокладку (3 ).



4 Поддержка база установка
поддержка питания ноги(3)и поддержка нога обложки(10).



шаг 2: QLQ установка системы

QLQ мелкой медиа система фильтрации
1. в/outlet DN200
2. фильтр танки
3. cam блокировка совместное место
4. вентиляционный клапан 1"
5. в/outlet манометр
6. давление на входе gauge
7. входная труба DN200
8. три пути сливной клапан 4 "* 3"
9. дренажная труба DN100
10. дифференциал реле давления



детали процесс установки:
1. Диапазон фильтр бака в порядке. обратите внимание, чтобы обеспечить рука отверстие направление снаружи, так что легко добавить песок и обслуживания.
2. Установите выпускная труба (1), настроить фильтр бака (2), чтобы убедиться, что выход патрубок и бак воды коллектор на том же уровне. сварки cam замки (3), исправить.
3. Установите три пути сливной клапан (8), исправить с cam замки.
4. Установите на входе трубы (7), настроить впускной патрубок, чтобы убедиться, что впускной патрубок и трехходовой клапан слива 'ы на входе в том же уровне, сварки с камерой заблокировать (3). исправить.
5. Установите дренажная труба (9). держать канализацию, филиал, трубы и три пути сливной клапан на линии, сварки с камерой заблокировать. исправить.
установить дифференциал реле давления (10), вход и выход воды манометр (5) и (6), выпускной клапан (4).

шаг 3: QLQ система трубопроводов и провода установить

QLQ трубопровода и волочения проволоки

1. Гидравлический трубопровод подключение
1. Each три в сочетании с один электромагнитный. ток трубопровода, как a, b, c, d, e, f, как показано.
2. Перепад давления (подключение высокого давления) матч с воды на входе трубы, низкого давления подключения с выпускной трубой.
см пунктирная линия g1, g2 показано.



2. провод, соединяющий
1. Каждый электромагнитный имеет два разъема. например: 1 # электромагнитный fire wire подключения на 1, нулевой провод в N.
2. Дифференциал реле давления, провод питания (AC220), земля провода подключение способ смотрите проверьте рисунок.
