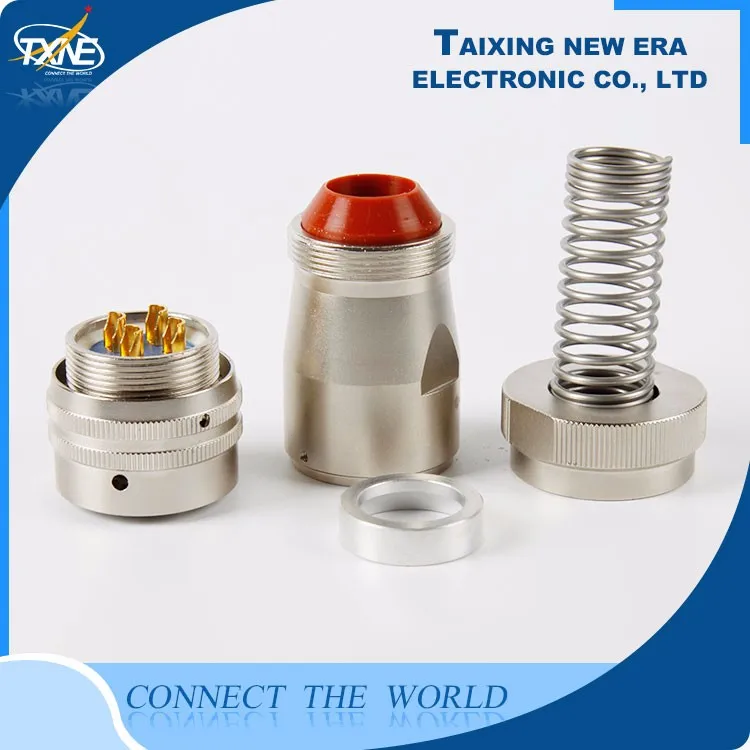

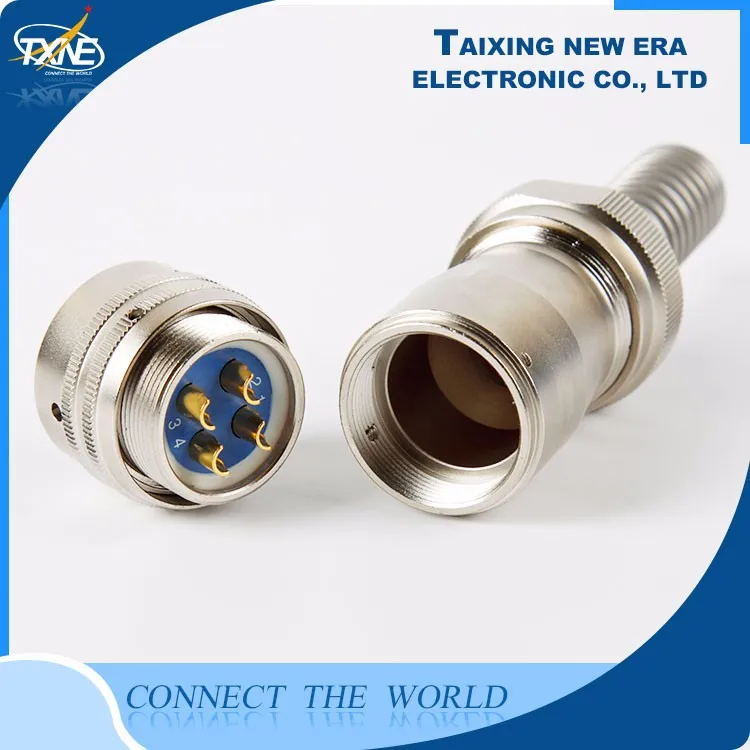

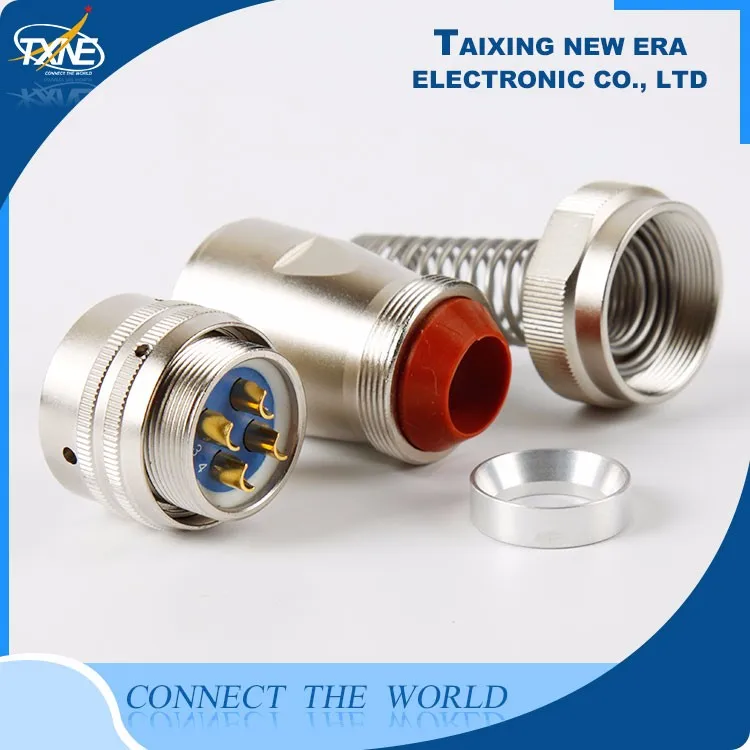

Y50DX 4 pin алюминий военная круглые connector backshell с весны
- Category: >>>
- Supplier: Taixing Hangjie Electronic Co. Ltd.
Share on (1100007708208):
Product Overview
Description
Описание продукта
Y50DX-1404TJ6 Nickle plated military штепсельные разъемы
Y50DX серии круговой соединения выполнены в соответствии со стандартом GJB101A. тот же тип ответ зажигания и сосудов можно поменять местами.
серия разъемы с штык механизм связи и контакты особенности окружающей среды, высокая надежность, и т. д. Они широко используются для подключения серии high current power.
КАК СДЕЛАТЬ ЗАКАЗ

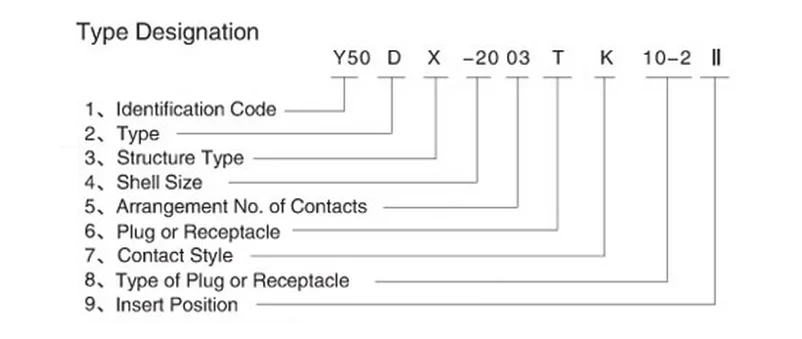

Обозначение типа Введение
| НЕТ. | Tpye Обозначение | тип | дизайн |
| 1 | идентификационный Код | круговой Разъем | Y50 |
| 2 | тип | мощность | D |
| 3 | Strcuture Тип | сварки пластиковых закрытие | X |
| сварки пластиковых закрытие щит | P | ||
| 4 | Размер корпуса | 12,14, 16,18, 20,22, 24,32, D4 | номер |
| 5 | расположение число Контактов | " Количество и Расположение Контактов " | номер |
| 6 | Plug or Receptacle | Plug | T |
| сосуд | Z | ||
| 7 | контакты Стиль | Pin | J |
| розетки | K | ||
| 8 | тип Вилки или Сосуда | сжатие Разъем Заземления | 1 |
| Штекер кабеля | 2 | ||
| простой Стиль Plug | 3 | ||
| анти-Волны Гвардии Плагин | 4 | ||
| Elboe Резинки-fuard Plug | 5 | ||
| квадратный Фланец Розетки | 10 | ||
| квадратный Фланец Кабель Розетка | 10-2 | ||
| круговой Фланец Кабель Розетка | 11 | ||
| Фиксация винтами Розеток | 14 | ||
| 9 | вставить Положение | I, II, III, IV, V, exfect для III. | номер |
анти misplugging (изоляция установка платы транспозиции объяснить):
на периферии изоляционного монтажная плата снабжена другим углом паз, в соответствии с использование нужно передать ассамблее производителя, для обеспечения того, чтобы те же технические характеристики, сокет будет не misplug. для того, чтобы сделать такой же спецификации же ассамблея серийный номер, соответствующий разъем, сокет может быть вставить и различной серийный номер, соответствующий разъем, гнездо не может быть вставить.
условия использования окружающей среды
| Температура окружающей среды | -55 ° C ~ + 125 ° C |
| относительная Влажность | при + 40 ° C, 90% ~ 95% |
| Atomspheric Давления | 101.33KPa ~ 1.33kpa |
| синусоидальной Вибрации | 10 ~ 2000 ГЦ, ускорение 196 м/с2 |
| вибрации | 392 м/с2 |
| шок | 980 м/с2 |
| контактное Сопротивление | ≤ 1 м Ω |
| Напряжение диэлектрика | 1500 В |
| изоляции Resitance | 3000 МΩ |
| долговечность | разъем 500 |
| гидроизоляция | ≥ 0.2MPa |
| соленые Брызги | в соответствии со Стандартом GJB101A |
