4 МГц 20ppm 20pF 2 DIP 49US Кристалл резонатора 4 М 4 МГц 4.00000 МГц HC 49US Кварцевого генератора

Product Overview

Description



HC-49US



особенности

-внешние размеры: 11.5*4.5*3.68 мм.

-диапазон частот: 3.579545 ~ 64 МГц.

-поверхностного монтажа типа crystal units.

-большое количество стандартных частотах.

-высокие частоты pullability и низкое эквивалентное последовательное сопротивление.

-высота mass production capability.

-применение: ПК, СТБ, LCDM и Кабельный Модем.

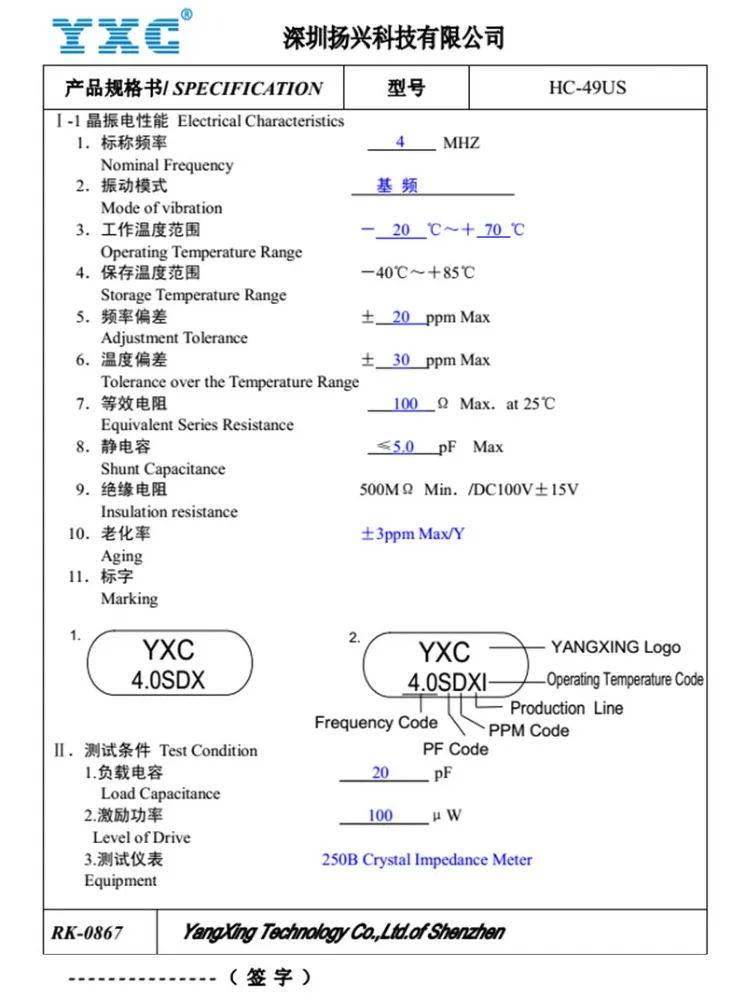

технические характеристики



номинальная Частота	4 МГц
режим вибрации	основные/AT
Диапазон рабочих Температур	-20 °C ~ + 70°C
Диапазон Температур хранения	-40 °C ~ + 85°C
Допустимое Отклонение частоты (при 25 °C):	± 10ppm Макс
допуск натемпературный Диапазон	±30ppm Максимальное
ESR эквивалентное Последовательное Сопротивление (Ω)	100Ωмакс. При 25°C
шунта Емкости (C0)	≤5.0 пф Макс
сопротивление изоляции	500Ωмин./DC100V±15 В
старение @ 25 °C	±3ppm Макс/Y
Емкость нагрузки (CL)	20pF
уровне Драйвера (Типичная)	100μW
Номер детали	X49SD4MSB2SC



ПРИМЕЧАНИЕ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ. ПОЖАЛУЙСТА, ПОДТВЕРДИТЕ С НАШИМ ИНЖЕНЕРОМ ПО ПРОДАЖАМ ФАЙЛА PDF.






размеры

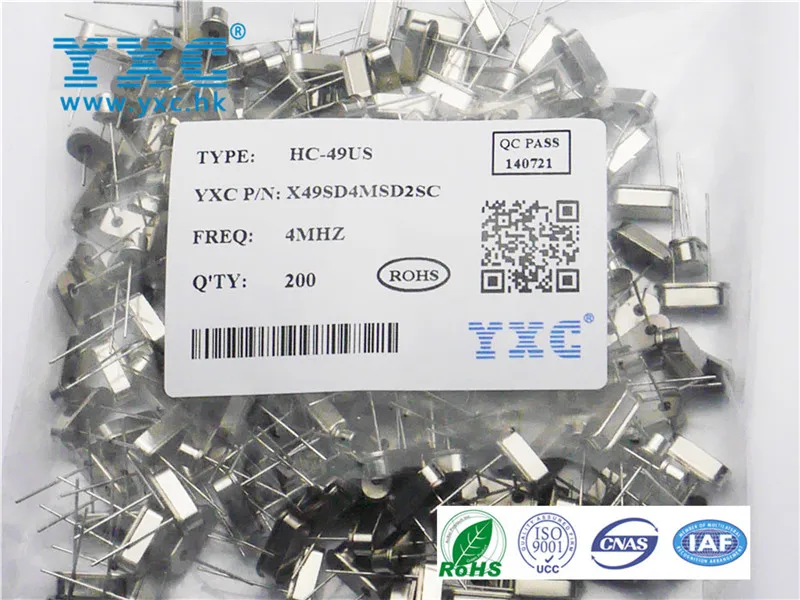

упаковка

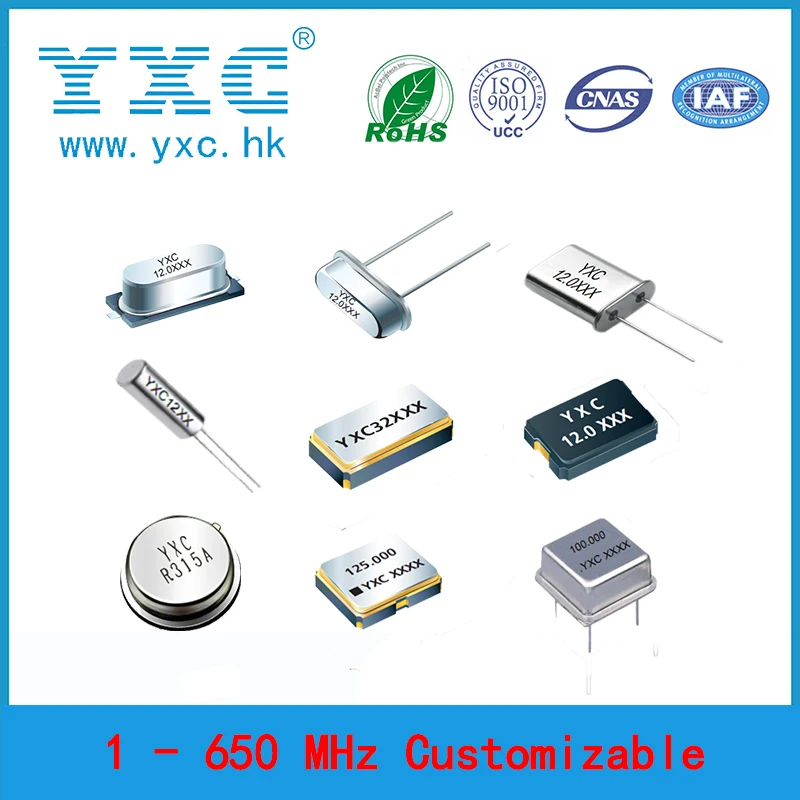

больше Продуктов



КВАРЦЕВЫЙ
ТИП	РАЗМЕРЫ	ЧАСТОТА	ГРУЗОПОДЪЕМН.	ПАКЕТ
HC-49US	11.5*4.5*3.68 мм	3.579545 ~ 64 МГц	20pF, или указать	2-DIP
HC-49SMD	11.4*4.8*3.8мм	3.579545 ~ 64 МГц	20pF, или указать	2-SMD
YT-26M	2.0*6.0 мм	6 ~ 27 МГц	20pF, или указать	2-DIP
YT-38M	3.0*8.0 мм	6 ~ 27 МГц	20pF, или указать	2-DIP
YSX321SL	3.2*2.5*0.8мм	11.0592 ~ 54 МГц	20pF, или указать	4-SMD
YSX530GA	5.0*3.2*1.2мм	8 ~ 54 МГц	20pF, или указать	2-SMD
YSX531SL	5.0*3.2*0.9мм	12 ~ 48 МГц	20pF, или указать	4-SMD



о нас







SHENZHEN ЯН XING TECHNOLOGY CO., LTD.



ЯН XING TECHNOLOGYбыла основана в Июле 1986 Года, имеет тридцатилетний опыт работы в отраслиипрофессиональный поставщик кварцевого резонатора и генератор. ЯН XING TECHNOLOGY прошло ISO9001 сертификации системы менеджмента качества, с собственным брендом YXC, продукты через экологической сертификации иsстарый за рубежом.ЯН СИН ТЕХНОЛОГИИ EPSON уровня агента в Китае, это также программируемый осциллятор Американский SITIME уровня агента в Азии. MEMS осциллятора продаж занимает первое место в мире.



1. Equipment

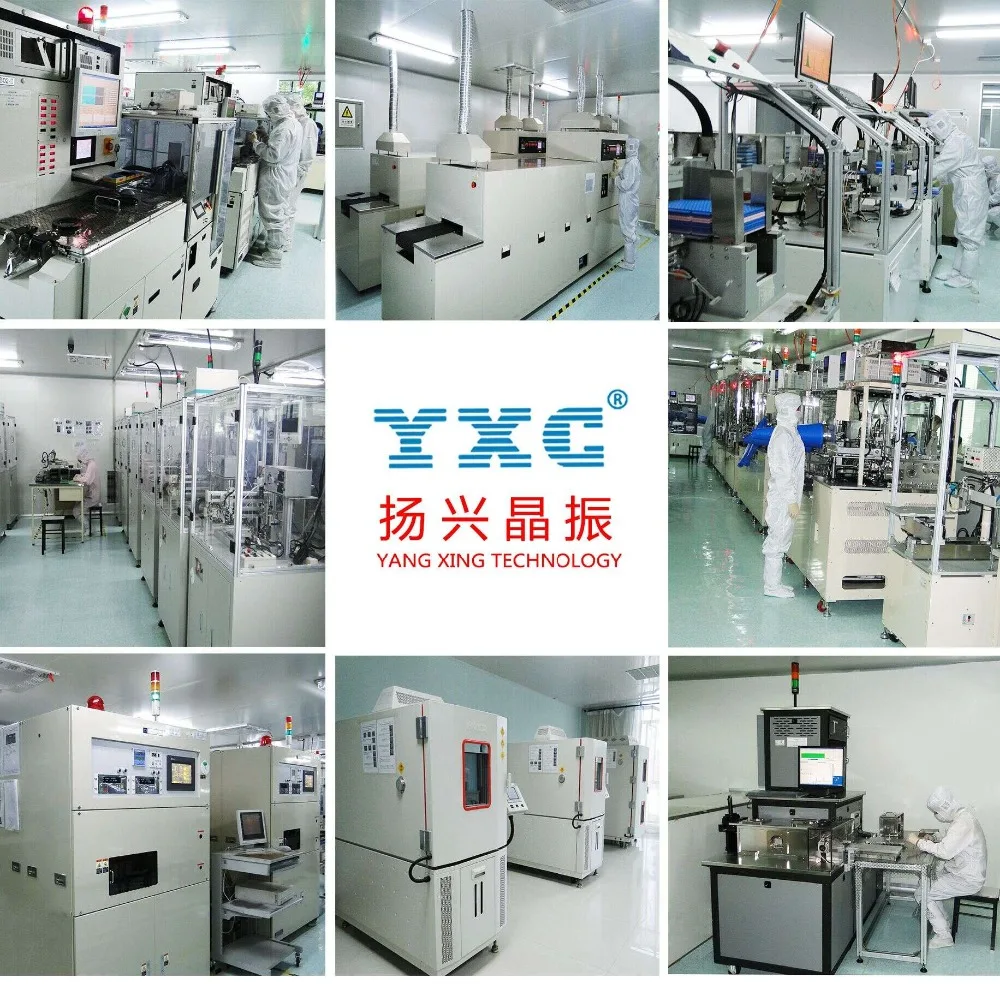

2. Процесс Производства





3. Applications







4. Certification
