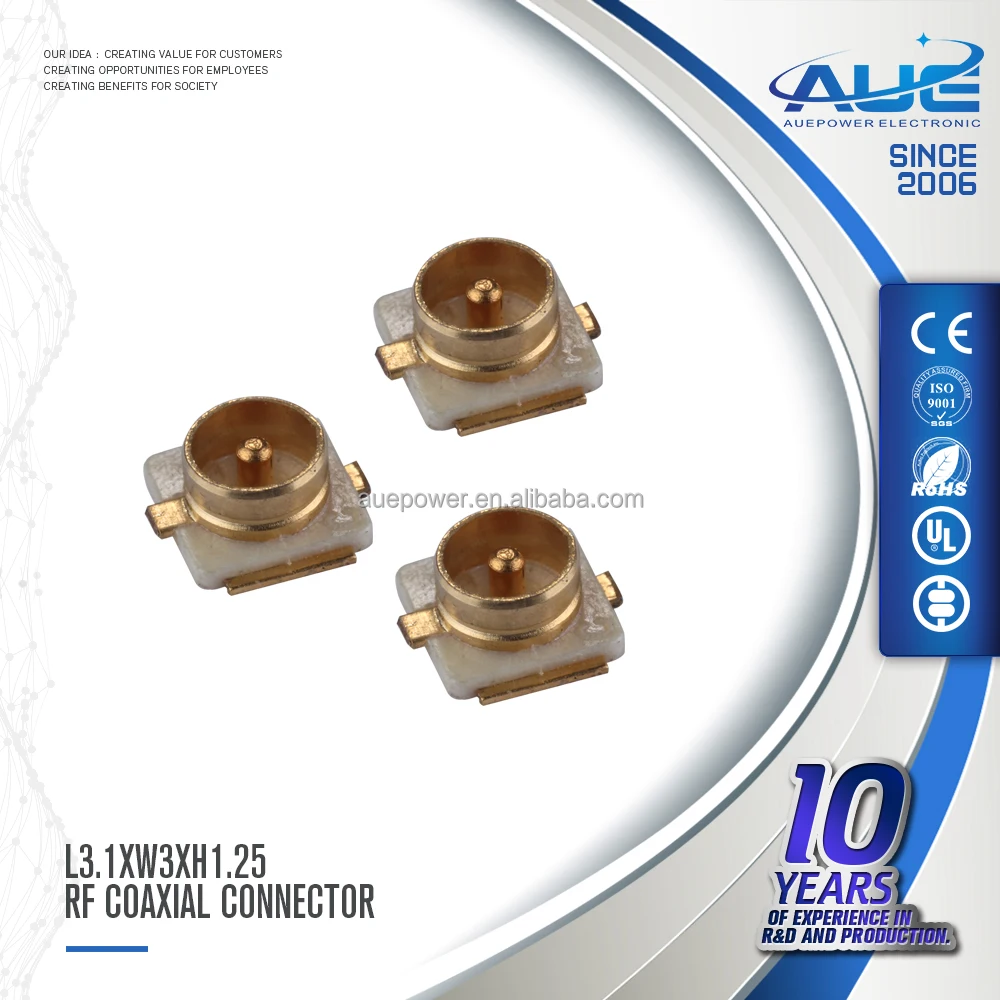

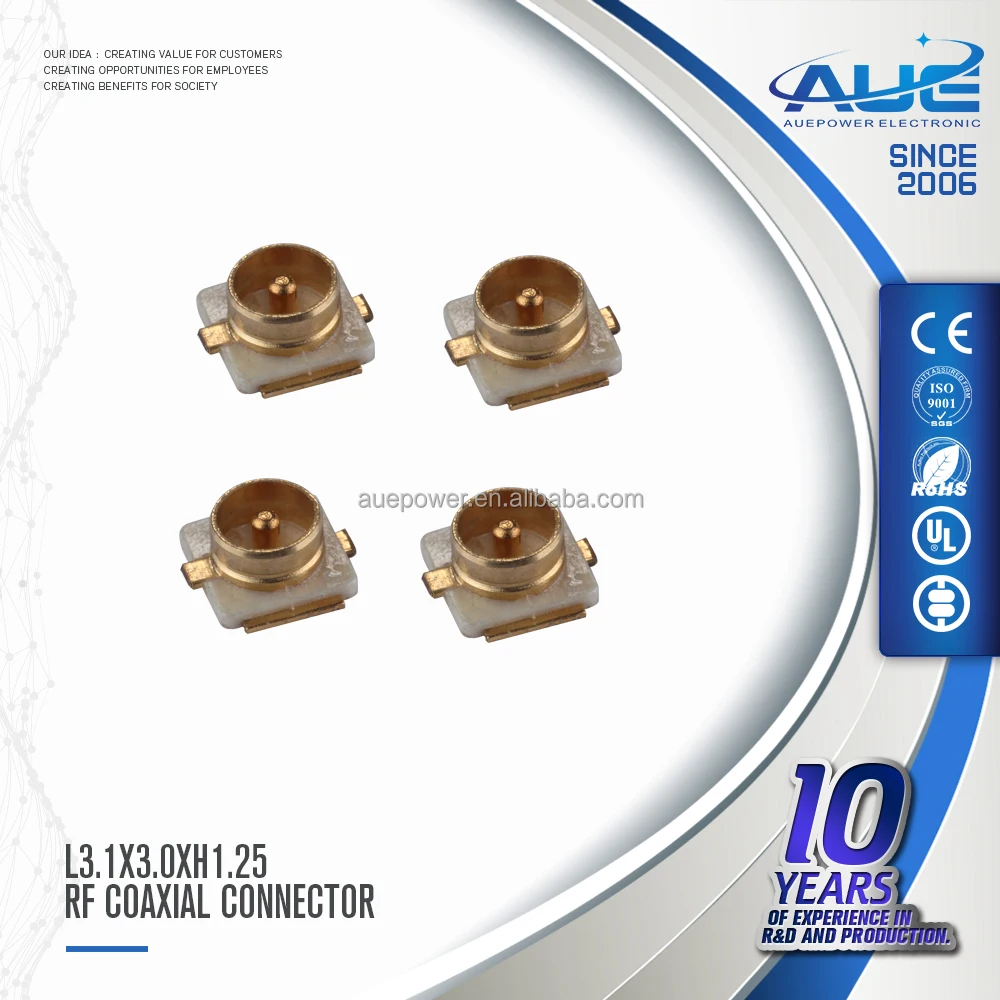

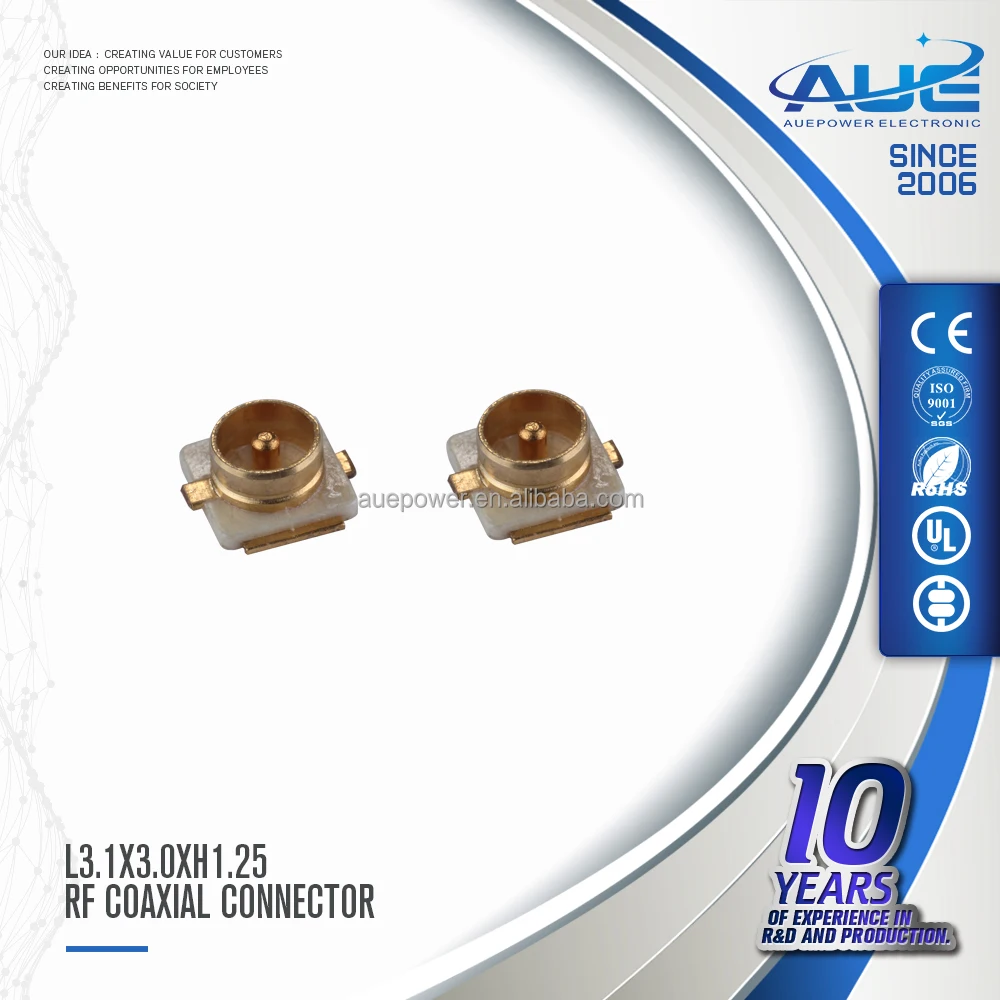

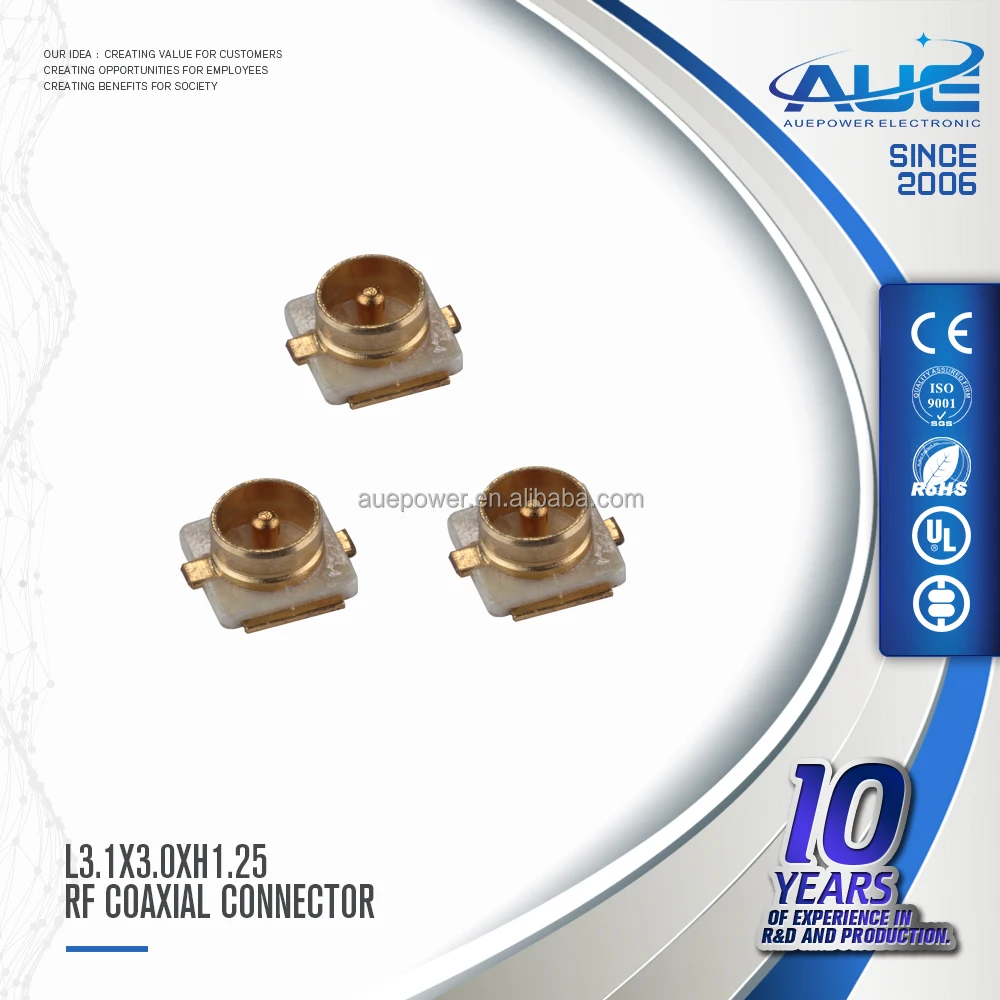

U.FL R SMT IPEX/IPX Terminal Connector Connector

Product Overview

Description

IPEX IPX разъем:



1. Особенности и преимущества:



1. Легко snap-on/snap-off спаривания

2. Ultra низкий профиль (2.5 мм спаривания высота)

3. Small foot print (3.1 мм х 3 мм)

4.100% совместимость с Hirose U. FL серии

5. Dimension: 3.1 мм * 3 мм * 1.25 мм



2. Технические Параметры:

Диапазон частот: 0-6 ГГц

сопротивление: 50Ω

Сопротивление изоляции: 500 МОМ Мин

Выдерживаемое Напряжение диэлектрика: 200 В AC/1 Мин.

внутренний Сопротивление Контактов: 20 мом Макс

внешний Контакт Сопротивление: 10 мом Макс

напряжение Коэффициент Стоячей волны (КСВ): 1.3 Макс. (0-3 ГГц 1.2Max).

механическая Прочность: 100 Циклов

относительная Влажность: 95% Rh Макс

рабочая Температура:-40 & #8451; ~ + 85 & #8451;



3. Применение:

1. WLAN

2. Ноутбуки

3. Remote Измерительное Оборудование

4. Bluetooth

5. GPS

6. Персональный Цифровой Помощник (PDA)

7. Portable Устройства



IPEX IPX разъем Структура Изображения:
