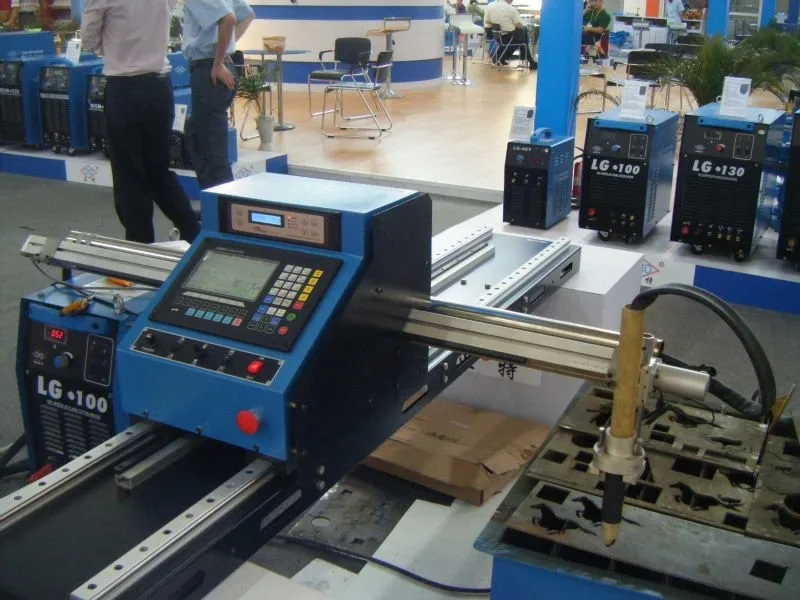

УСТАНОВКА ПЛАЗМЕННОЙ РЕЗКИ МЕТАЛЛА НА ПОРТАТИВНОМ СТАНКЕ С ЧПУ

Product Overview

Description

Особенность:

 - стабильность работы, легкий вес и мобильность

- поддержка двух способов резки газом и плазмой

- интуитивно-понятное управление обеспечивает легкость и эффективность испозования машины

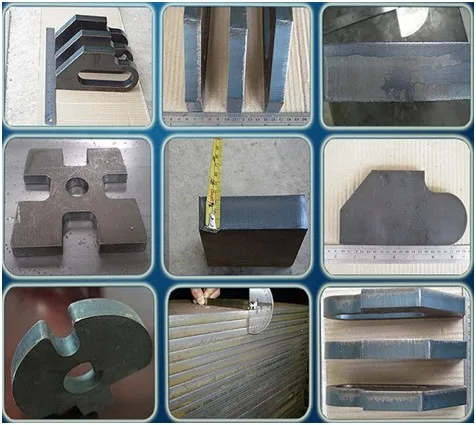

- высокое качество и точность резки

- Русифированный интерфей

- возможность приобретенения машины в комплектации с газовым резаком, с последующим оснащением источником плазменной резки



Программное обеспечение



Портативный станок плазменной резки с ЧПУ может быть запрограммирован на резку прямых и дугообразных линий. Станок оснащен 7 дюймовым дисплеем, что позволяет как программировать станок в процессе работы, так и вводить инструкции в формате CAD с внешнего компьютера.



Программное обеспечение FastCAM на основе AutoCAD - обеспечивает автоматическое программирование системы ЧПУ CHD. Программа предназначена для всех видов режущих станков. Программное обеспечение обеспечивает оператору ввод различных чертежей, программирование с помощью удобного интерфейса.



Программное обеспечение включает институменты преобразования чертежей CAD в G код, который используется станком для резки. Станок оснащен USB интерфейсом, для быстрой передачи данных в станок.



Возможности ПО:

1.  Используя мощные фукций AutoCAD программа конвертирует чертежи в формате DFX в формате внутненнего G кода для автоматической резки.
2.  Комбинирование способов обработки на основе AutoCAD позволяет подготовить чертежи для перемещения, поворотов, копирования, зеркалирования, масштабирования массивов и т.д.
3. Экран моделирования позволяет эмулировать процесс резки, масштабирование и перемещения на экране.



Технические характеристики

Продукт	Автомат для резки CNC ZNC серий -1500 портативный				ZNC-1800
Модель	ZNC-1500Ax3000	ZNC-1500Cx3000	ZNC-1500Dx3000		ZNC-1800
Ввод напряжения	AC 220V
Частота электропитания	50Hz
Эффективный диапозон вырезывания (mm) (Y-osь X*)	1500x7500	1500x5500		1500x7500	1800x6500
Эффективная ширина вырезывания (mm) (Ось x)	1500				1800
Эффективная длина вырезывания (mm) (Y-osь)	3500				3000
	направляющая длина Y - ось может увеличена на заказ согласно покупательскому спросу
Режим вырезывания	вырезывание газа/плазмы
Тип мотора	Шаговый двигатель
Управляйте режимом	одиночн-сторона
Толщина газовой резки	5-150mm
Толщина вырезывания плазмы	(0.5-80mm)  в зависимости от ёмкости источника плазменной резки
Скорость вырезывания	0-2000mm/min
Работая точность	±0.2mm/метр
Газ вырезывания	Пропан кислорода + ацетилен
Давление газа	Кислород: ≤1Mpa Топливо: ≤0.1Mpa
Контроль высотой горелки	Автоматическое управление высотой горелки ( датчик контроля дуги --- в опции.)
Экран дисплея	Экран цвета LCD
Средство программирования вложенности	fastCAM
Вариант (1 или 2)	1. Снаружий автоматический датчик контроля дуги
	2. Внутренный автоматический датчик контроля дуги



2. Портативный автомат для резки CNC

2.1 Портативный CNC/чпу  Газ/пламя Автомат для металла резки

2.2 Портативный ЧПУ Плазма автомат для металла резки =
       Портативные газ CNC/машина кислородной резки + Источник питания плазмы + Факел плазмы

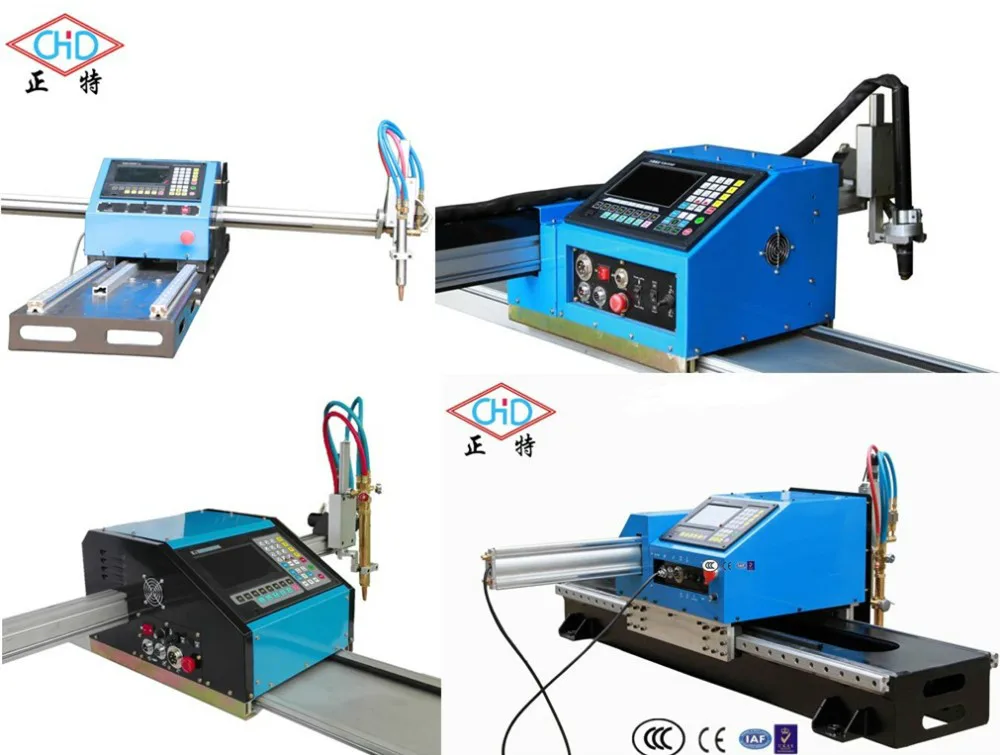

3. Серия автомата для резки с ЧПУ/CNC-  Серия ZNC-A /C/D



ZNC-A

Характеристика : плюс наружное THC( датчик контроля дуги)

сильные стальные рельс; точность резки - ±0.3мм/метр ; срок пригодности вокруг 10 лет под стандартной деятельностью. ZNC - A  - плюс наружное THC( датчик контроля дуги)

ZNC-C
Характеристика :рельс - алюминиевый сплав; точность резки -  ±0.5мм/метр ; срок пригодности вокруг 5 лет под стандартной деятельностью.

ZNC-D

 Характеристика :плюс внутреннее THC( датчик контроля дуги)

рельс - алюминиевый  сплав; точность резки - ±0.5мм/метр; срок пригодности вокруг 5 лет под стандартной деятельностью.Такие же с ZNC - c, единственная разница будет направлящей системы ЧПУ- поперечной,  легко для левой деятельности руки.

ВНИМАНИЕ: наш стандартный автомат для резки CNC с режимом газовой резки. Для вырезывания плазмы,пожалуйста добавьте наши ИСТОЧНИКИ ПИТАНИЯ ПЛАЗМЫ.
