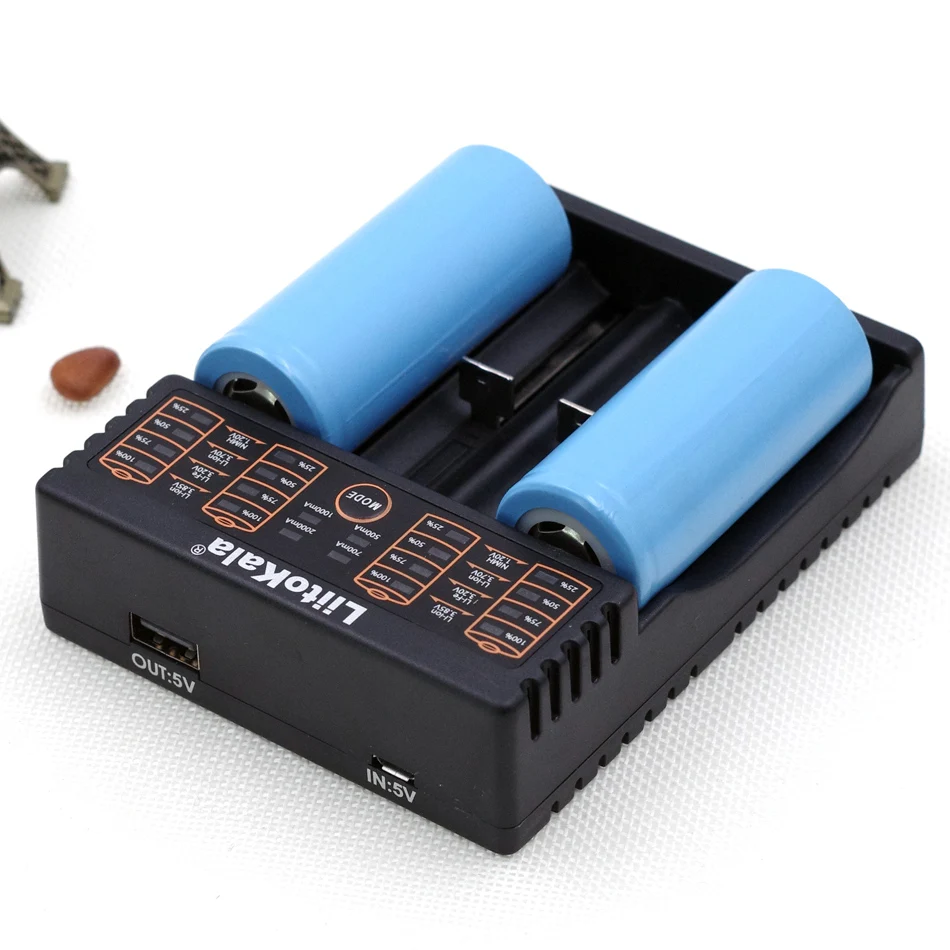

Liitokala USB charger for AA/AAA 18650 26650 10440 14500 16340 25500 NiMH lithium battery

Lii-402 зарядное устройство руководство
Предупреждение
1. Это зарядное устройство может только заряд Цилиндрические литий-ионный аккумулятор (3.7 В, 3.8 В), никель Водород/никель кадмий, литий-фосфатные батареи;
2. перед использованием, пожалуйста, внимательно относятся к инструкции, обратите внимание на рекомендуется аккумуляторная батарея зарядный ток, Не превышайте рекомендуется ток заряда;
3. заряда с 5 В USB адаптер (адаптер ток рекомендуется 2A);
4. Зарядное устройство заряда и разряда может быть лихорадка, будьте осторожны, чтобы не сжечь;
5. Когда вы прекратите использование его, отключите питание и отключите аккумулятора.
6. Может быть использован только в нормальном номере.
7. Этот продукт тестовых данных только для справки, реальной ситуации, пожалуйста, обратитесь к профессионального оборудования.

Внешний вид:

2, зарядное устройство и функции:
1. micro USB DC 5 В вход, два отдельных зарядки и микрокомпьютер системы управления
2. доступны для 4 вида выбор зарядного тока (500mA/700mA/1000mA/2000mA) 2000mA назначенный Четвертый слот.
3. Светодиодный дисплей состояния заряда 25% 50% 75% 100% и тип батареи nimh 1.2 В li-fe 3.2 В литий-ионный 3.7 В Li-Ion 3.85 В.
4. может автоматически определить литиевые (li-ion) батарей и никель-металлгидридные (ni-mh) аккумуляторы, вручную выбрать фосфат железа (Liepo4) батареи и li-ion 3.85 В батареи
5. 0 В напряжения активации функции, 1.65-1.85 В может не взимается (но там будет активирован ток ручеек Тип заряда).
6. есть более заряда, короткого замыкания, intelligent идентификации плохие батареи и инвертируют аккумулятор обнаружения защиты.
7. режим зарядки, постоянный ток постоянного давления
8. С помощью вход постоянного тока, зарядное устройство питания для 5V-2A (разъем Micro)
9. со стандартными 5 В/1000mA usb автоматической идентификации выход функции,

3, ключ, и описание функции
1. Нажмите клавишу: удерживайте селектор ключ для 2 секунд для переключения 500mA 700mA 1000mA 2000mA ток заряда при включении питания,
При зарядке аккумулятора, нажмите клавишу "Выбор" изменить тип аккумулятора. Когда аккумуляторная батарея выбран тип (например, 3.20 В 3.85 В) в течение 5 секунд, введите состояние зарядки.
2. LED: зарядное устройство, подключенного к 5 В питания, зарядное устройство все светодиодные момент все яркое, Если аккумулятор не ставится в зарядное гнездо, 500mA (LED) индикатор горит, другие огни выйти.
Когда батарея не обнаружено, четыре светодиодные фонари все яркие, 3.7LED свет будет мигать, затем нажмите кнопку, чтобы выбрать тип батареи необходимо зарядить, если не выбран, 5 секунд в идентификации по умолчанию заряда батареи, зарядки индикатор мигает в соответствующий заряд соотношение. Нажмите кнопку, чтобы проверить заряда типа (без индикация питания) 5 секунд после возвращения к состояние заряда. Когда не под напряжением, вставьте аккумулятор для просмотра Коэффициент мощности (5 секунд после тушения, нужно, чтобы посмотреть снова нажмите)
USB индикация выхода: когда выход USB обнаружен, Индикатор питания включается для 10 секунд и нажимает чтобы проверить питание.

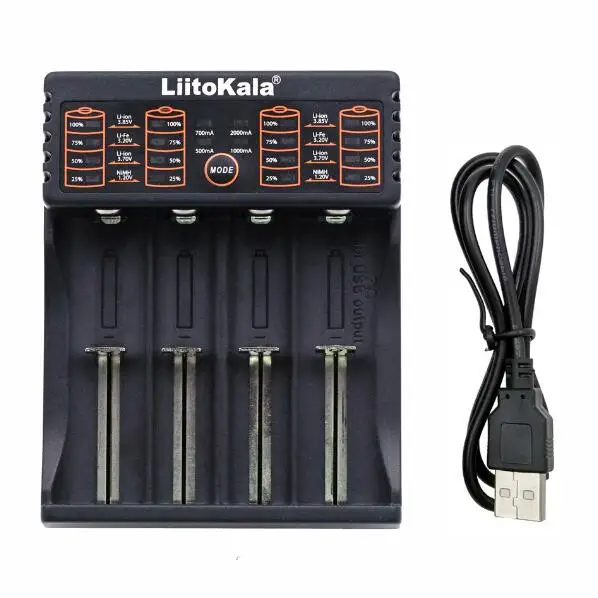

4. светодиодный дисплей на фото

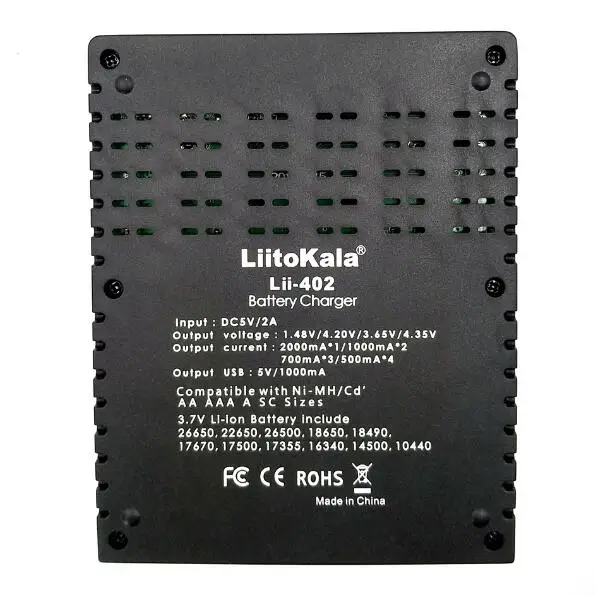

В-четвертых, электрические Технические параметры:
1, Потребляемая мощность: Micro USB DC 5 В/2A
2, выходное напряжение: 1.42 В
4.2 В ± 0.05 В,
3.65 ± 0.05 В
4.35 ± 0.05 В
3, выходной ток: 2000mA * 1 1000mA * 2 700mA * 3 500mA * 4
4, постоянное напряжение зарядки, ток отсечки: <100 м;
5, внешний источник питания ток в режиме ожидания: <15.0 м;

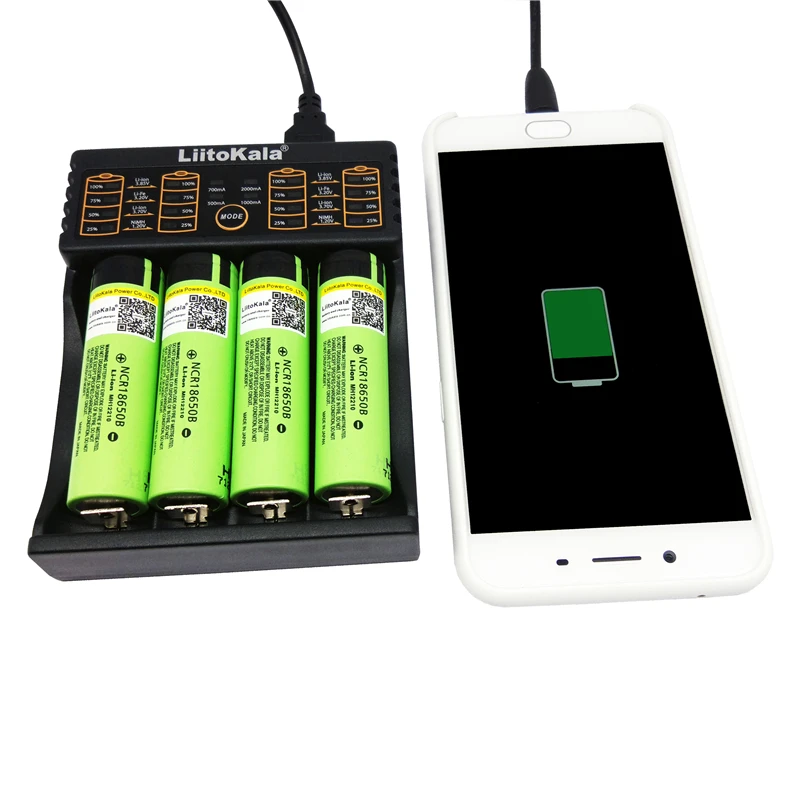

Пять, выход USB функции:
1, usb порт выходное напряжение без нагрузки: 4.90-5.30 В; Задайте Четвертый слот для выход USB
2, выходной ток: 1000 м;
3, без ток нагрузки: <1 м;
4, нагрузка 1000 м ток, порт Выходное напряжение: 4.75-5.25 В;
5, остановить выход защиты напряжение: 3.0 ± 0.1 В;
6, совместимые батареи: Li-ion/IMR: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440
Семь, зарядное устройство Размер: 112 мм × 90 мм × 30 мм (длина/ширина/высота)

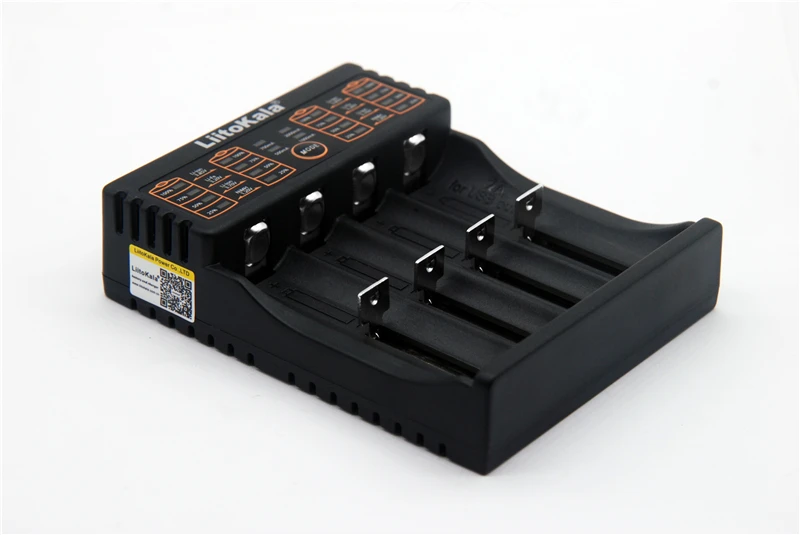

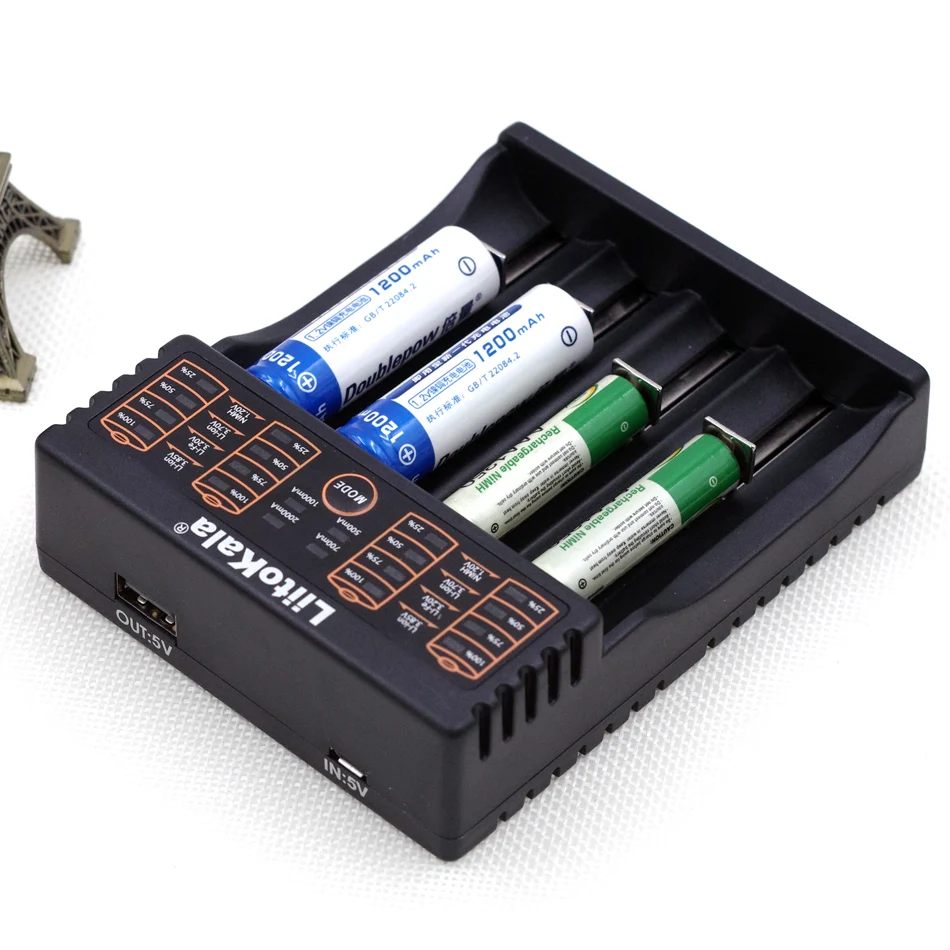

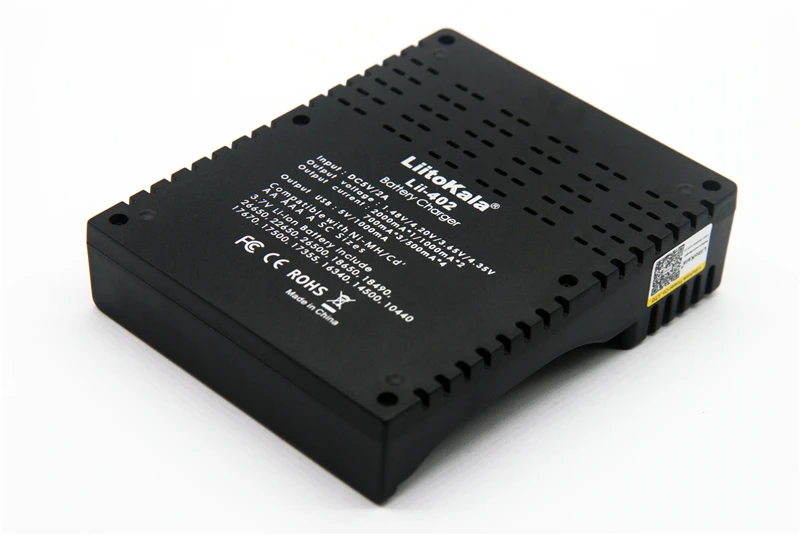

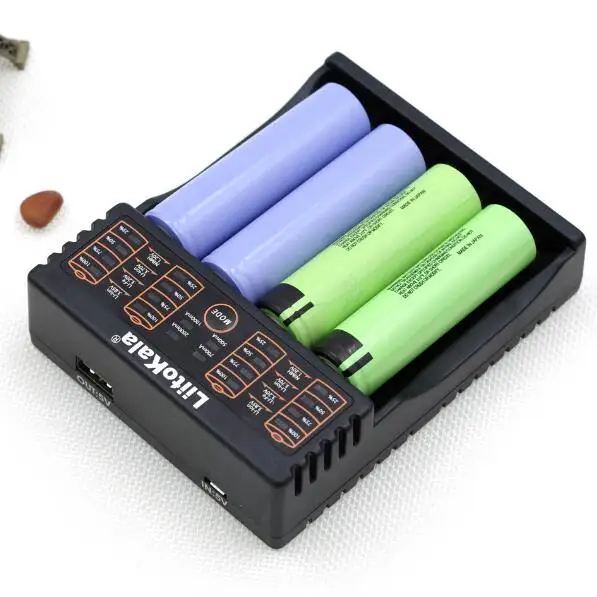

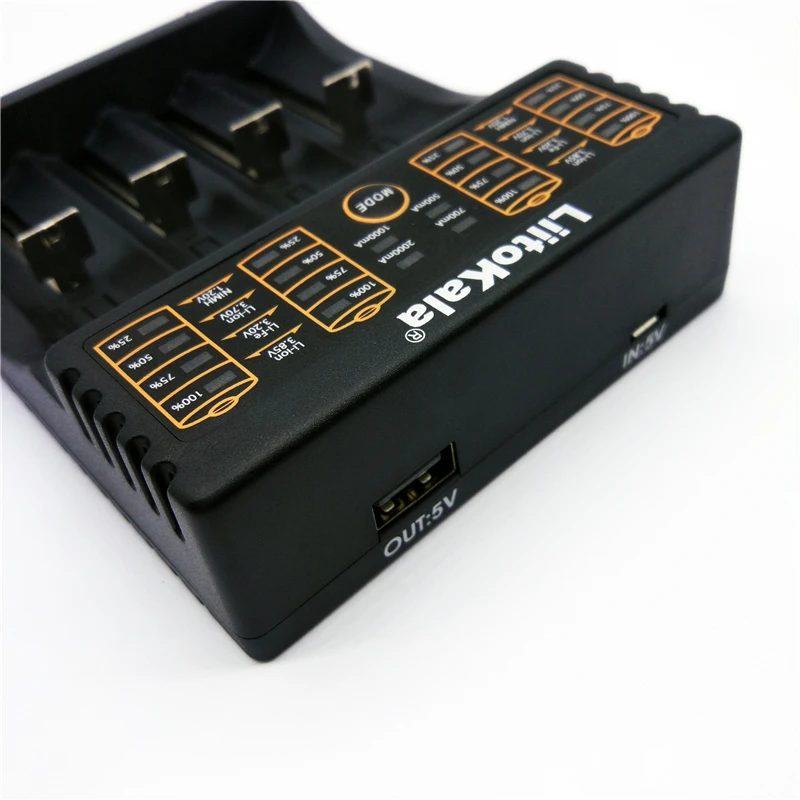

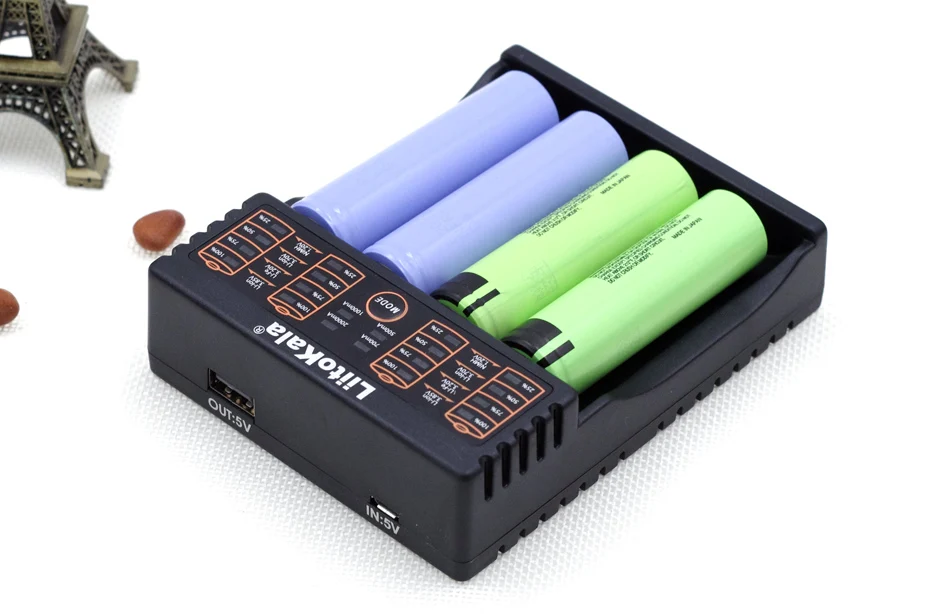

Фотографии:
