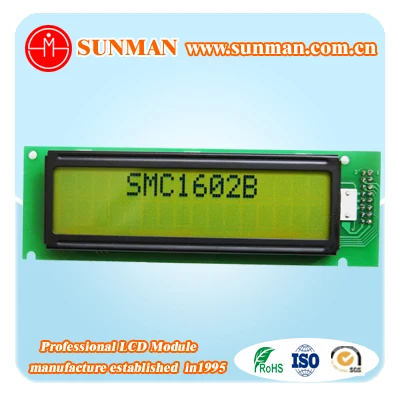

Тип характера 2X16 1602 16x2 LCM ЖК дисплей модуля с HD44780 контроллер
- Category: >>>
- Supplier: Changsha Sunman Electronics Co. Ltd.
Share on (1100009477641):
Product Overview
Description
Тип характера 2X16 1602 16x2 LCM ЖК-дисплей модуля с HD44780 контроллер
Описание продукта
Applicaion | Характер, разрядный дисплей для принтера, оборудования и так далее |
| Backlihgtlight | Желтый зеленый |
| Режим отображения | Stn желто-зеленый |
| Контроллер | HD44780 |
| Oem/odm | Accecpted |
| Конструкция системы | ЖК-модуль связанных с системой программного и аппаратного дизайн принимаются |
Гарантия | 12 моли, оплачивается гарантия lifttime |
Упаковка | Один модуль в сумке, сумки в небольшой коробке пены защиты, небольшая коробка в большой картонной |
| Размер коробки | 41.5 х 36 х 50 см |
| Время выполнения образца | 3-7 рабочих дней |
| Настроить время выполнения | 15-30 рабочих дней |
| Время выполнения продукции | 7 дней для имеющихся конструкций, индивидуальные: 35 ~ 40 дней |
| Cetification | ISO, SGS |

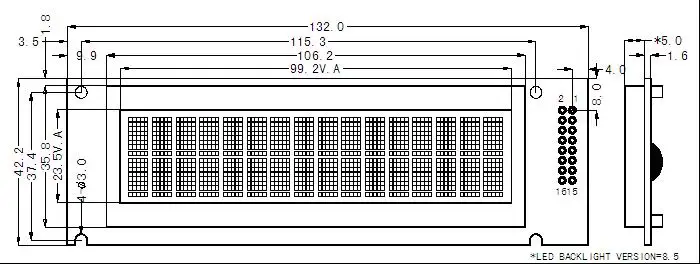

Механические demesion
Назначение контакта
| Контактный нет. | Название pin | Pin Описание |
| 1-8 | D7-D0 | Шина данных |
| 9 | E | Чип позволит |
| 10 | R/w | Чтения/записи сигнала |
| 11 | RS | Команда/регистр данных выбор |
| 12 | V0 | ЖК вождения входное напряжение |
| 13 | VDD | ПоложительныйПитания |
| 14 | VSS | Отрицательные питания |
| 15 | Бла | Подсветка положительный питания |
| 16 | BLK | Подсветка отрицательный питания |

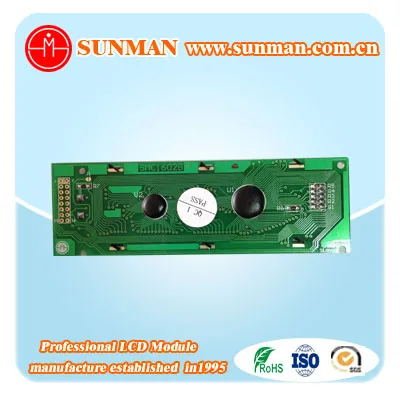

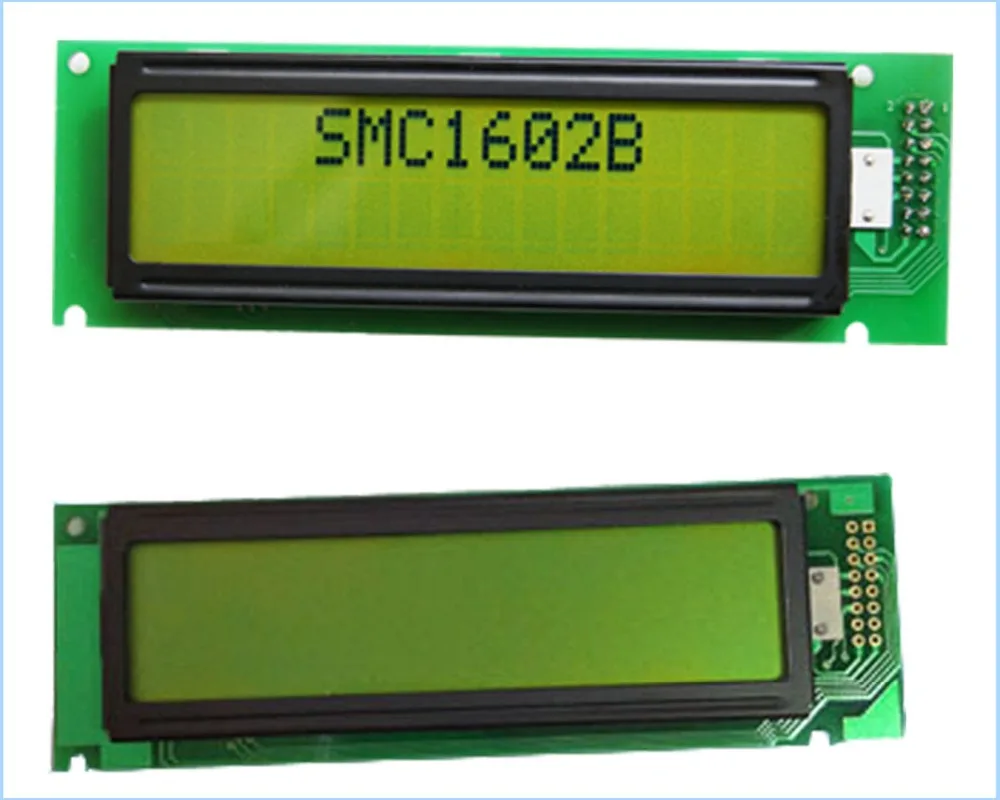

Выставка продукта

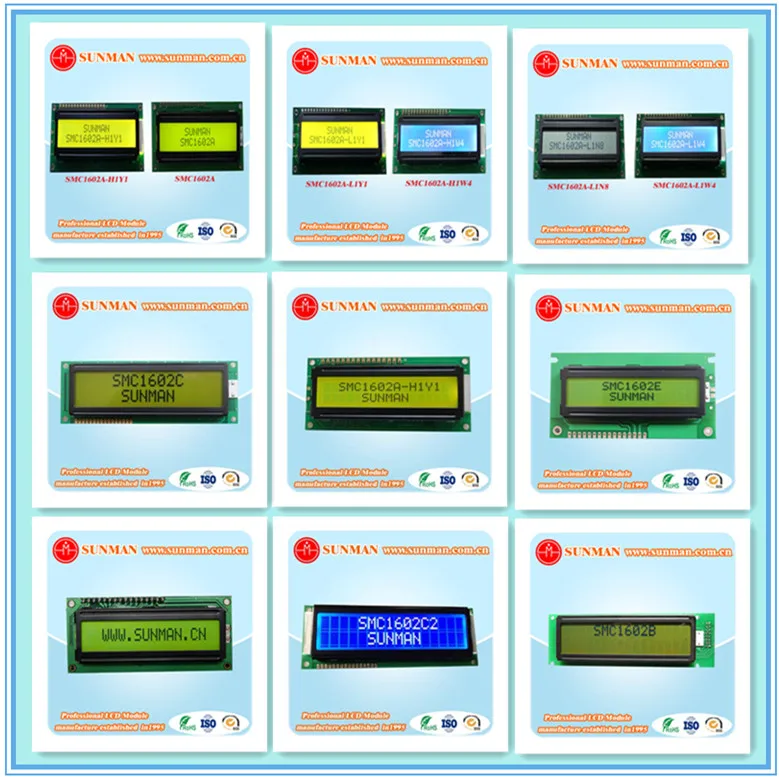

Похожие код
Применение продукта
Наше преимущество
Процесс проверки
Настройки
| Стандартный набор | |
| Дисплей | Сегмент, графика, характер монохромный ЖК-модуль и TFT accectpted |
| Режим отображения | TN, stn, fstn, htn трансфлективный, светоотражающие, передающий, желтый, зеленый, синий, серый дополнительно |
| Тип дисплея | COB, НГК, Tab |
| ЖК thikness (см) | 0.11, 0.14 |
| Подсветка толщина (см) | 2.8, 3.0, 3.3 |
| Интерфейс | Параллельно (8bit, 4bit, 16 бит, 80 режиме, 68 режим), последовательный (I2C, SPI, UART, USB) |
| Контроллер | Дополнительно |
| IC | Умереть или упакованные дополнительно |
| Аппаратного или программного обеспечения | Все приняты |
| Информация, предоставленная | Все idear, образец, фото, рисунок, используйте руководство и так далее в порядке |
| Упаковка | Полиэтиленовый пакет + пена + cartom |
| Размер коробки | 41.5 см * 36.0 см * 50 см или по индивидуальному заказу, 100-300 шт./коробка |
| Вес брутто | 15.0-20KGS |
| Moq | 1 шт. для 2X16 1602 16x2 LCM ЖК-дисплей модуля SMC1602B |
| Specitional упаковки | Переговоры |
Упаковка и доставка
Фабрика
Сертификаты
Часто задаваемые вопросы
- QЧто такое MOQ?
- ANo moq!
- QЯ могу получить образцы?
- AДа, просто дать нам образец заказы, и бесплатные образцы для пользовательских
- QКак настроить ЖК-модуль?
- AДайте нам сообщения, чтобы конструкция ЖК-модулей и comfirm рисунки
- QМожно лепить стоимость был Returened?
- AДа, если количество довольны.
- QЯ могу получить более низкую цену если я закажу больших количествах?
- AДа, более низким ценам с более больший размер заказов.
- QКогда вы грузите мой заказ?
- AОбычно 30-45days после получения оплаты, но это можно обсудить на основе заказываемое количество и график производства.
- QКак насчет срок гарантии качества?
- AОдин год!
- QКак вы можете гарантировать качество продукции?
- AНаше качество продукции следовать ISO9000 стандартная система, прочная конструкция, 22 лет опыта КК команды и строго система контроля качества гарантируют качество продукции. Принимаем третья часть инспекции, у нас есть механических проверка, дисплей проверки, высокие и низкие температуры хранение и рабочая тест во время высокой влажности условие, emc тест (необязательно) Для каждого дизайна.
