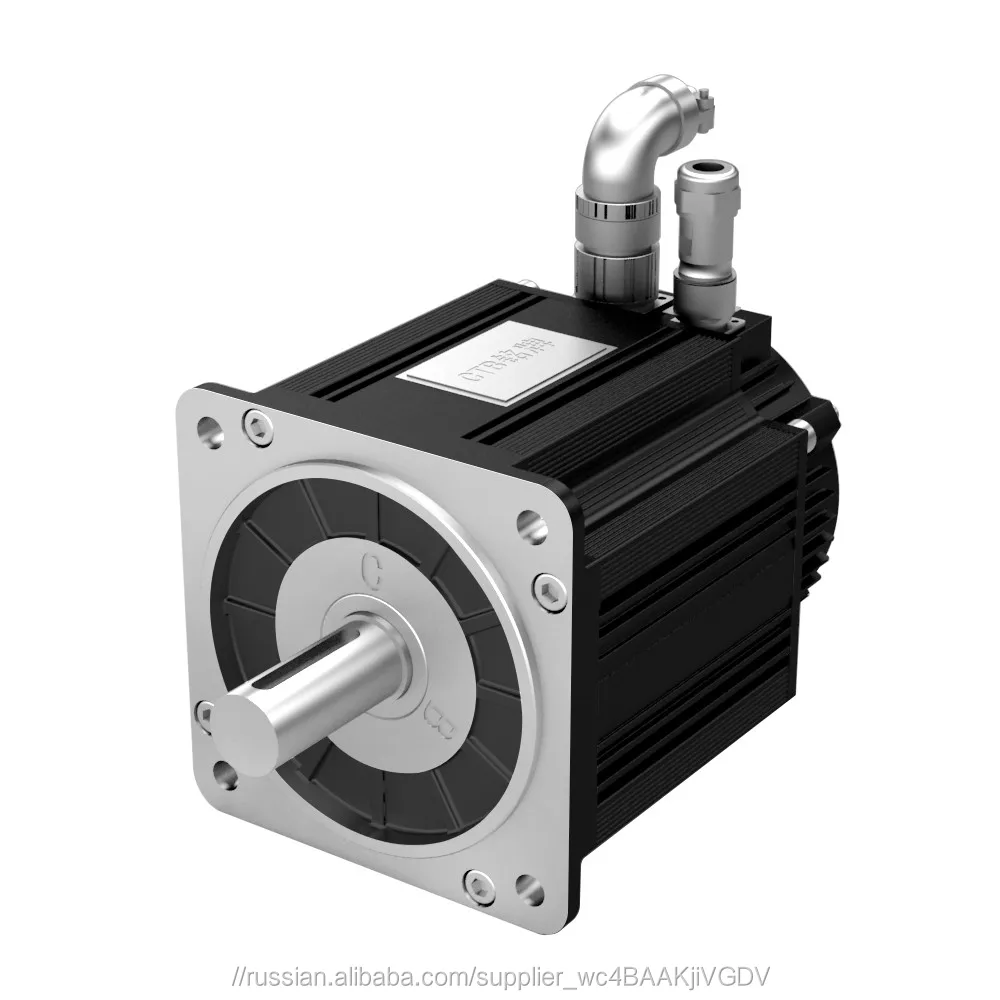

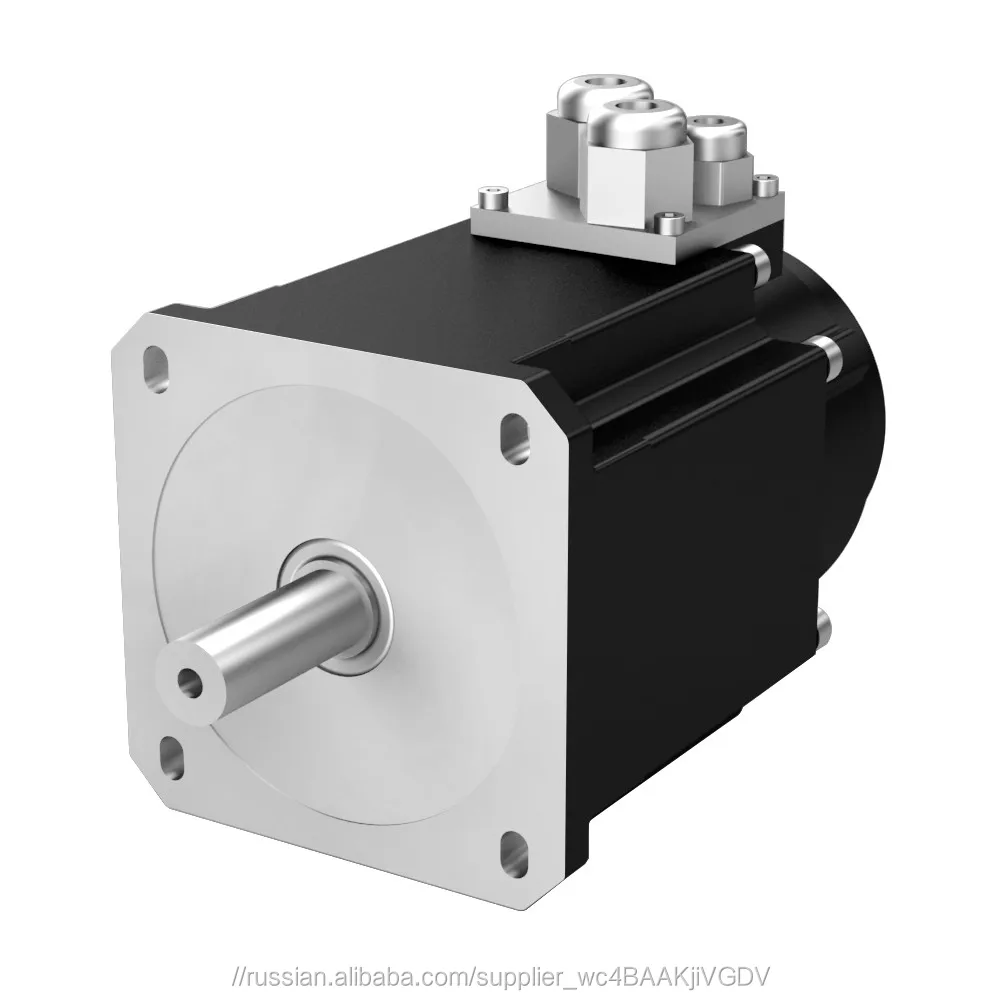

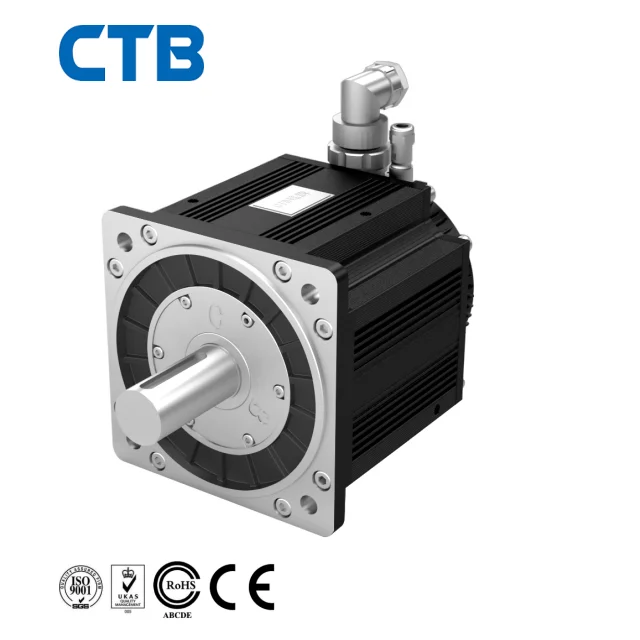

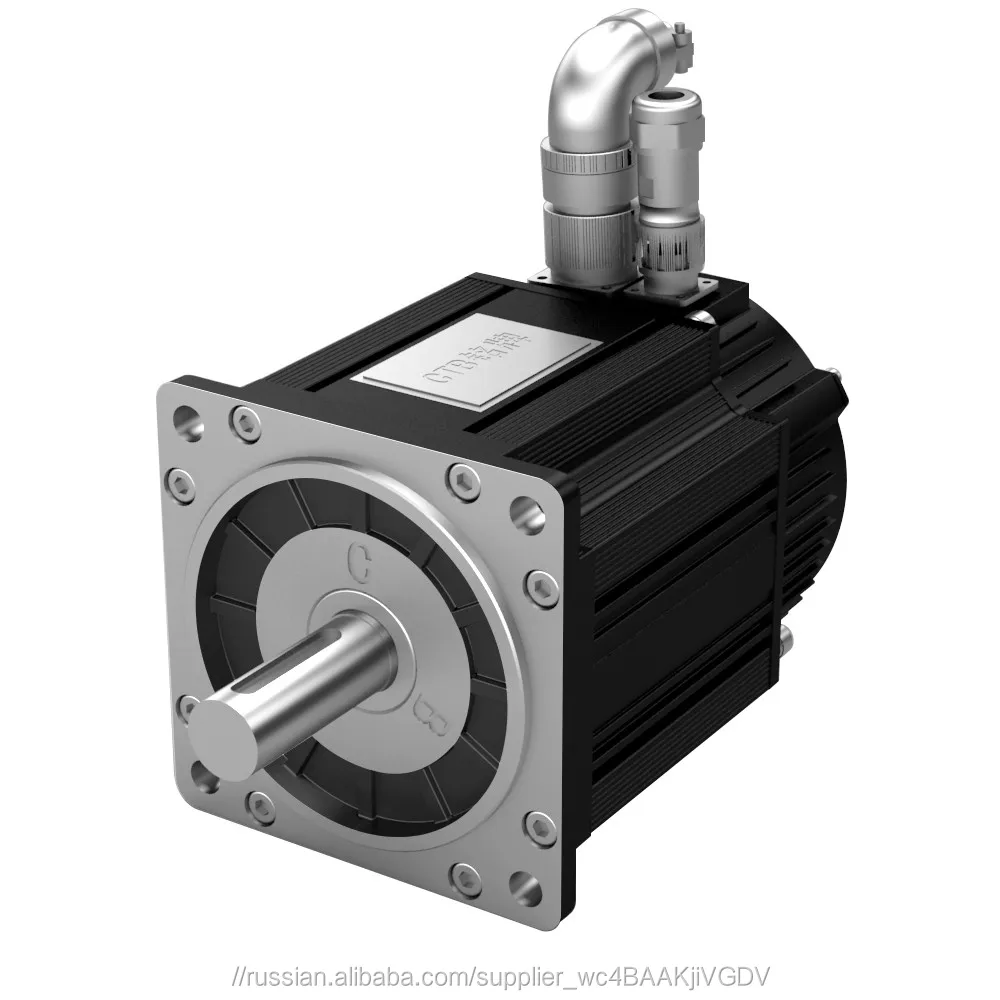

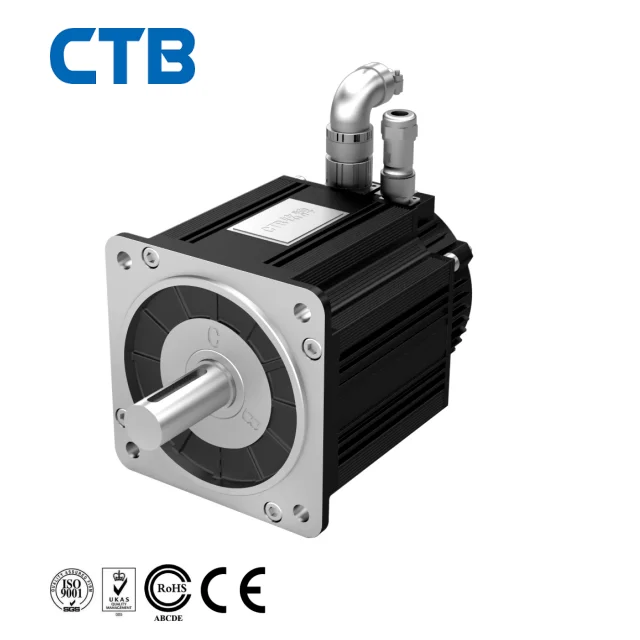

125N. m 3000 rpm pmsm AC motor permanent magnet synchronous motor
- Category: >>>
- Supplier: CTB Co. Ltd.
Share on (1100009711706):
Product Overview
Description
Упаковывание детали:коробка или деревянная коробка,или по требования заказчика
- CTB серии постоянный магнит синхронный двигатель сервопривода нового типа ac шпинделя индукции серводвигателя с независимые исследования, проектирования, производства и вводит международный рынок, который был достигнут ведущих международных уровне.
CTB серии servo шпинделя МОТОР имеет компактный структура, улучшенные функции, хорошая форма и высокая эффективность, широко используется в различных областях машиностроения с очень хорошими показателями стоимости.
Широкий ассортимент продукции серии
Крутящий момент: 0.16-4000N. m максимальный крутящий момент может достигать 15000N. м
Номинальная скорость вращения: 500-3000 об./мин. можем поставить нестандартный дизайн
Класс напряжения: 200 В, 400 В, 660 В класса
Датчик скорости: может встроенныйИнкрементный Кодер, Вращающийся трансформатор,Абсолютное Значение Кодер
Тип демонстрация (12N. м Серводвигатель например)
Модель | Имя | Описание | Каталог номер объяснение | |
1 | Растительный код | CTB завод Код двигателя | CTB продукт компании | |
2 | Класс напряжения | 2: 200 В 4: 400 В 6: 660 В класса | 400 В | |
3 | Мощность товара | Увидеть стандартный Спецификация Таблица | 12 Н. М. | |
4 | Тип двигателя товара | S: Естественное охлаждение Серводвигатель Z: принудительное охлаждение постоянный магнит серводвигатель | Серии S серводвигатель | |
5 | Кодер товара | Код кодер типа B: без кодер G:Оптический электричество Кодер(Прирост) R: Поворотный трансформатора (12B) S: Sin-cos кодер: 2048 P A: абсолютное значение кодер (17B) | Встроенный оптический датчик | |
6 | Основание двигателя товара | Базовая модель: серии S: A-G серии p: A B C e f g | SB основание двигателя | |
7 | Основные скорость вращения товара | Код скорость вращения об/мин D5 50 01 100 02200 03300 04500 07 750 | Код скорость вращения об/мин 101000 151500 202000 25 2500 30 3000 | Основные Скорость вращения: 1500r/мин |
8 | Способ установки товара | 3: B3/Горизонтально монтажа 5: B5/фланцевый монтаж 35: B35/Горизонтально-фланцевый монтаж |
Фланцевый монтаж | |
9 | Голенище расширение структуры товара | G:ОптическийВал J: Бонд вал | Оптический shapt | |
10 | Тормоз | B: Dead электричество Электромагнита Тормоза | без тормоз | |
Motor model | Rated torque (N.m) | Pole number (P) | Rated frequeny (Hz) | Rated speed (r/min) | Rated current (A) | Rated power (kW) | Torque constantKT | Voltage constant (V/krpm) | Rotary inertia (kg.m2) | weight (with brake) (kg) |
B (mm) |
BB (mm) |
L (mm) |
CTB-4125TPXC07-XXX | 125 | 8 | 50 | 750 | 18.4 | 9.8 | 6.8 | 476 | 0.332 | 117 (127) | 135 | 318 | 580 |
CTB-4125TPXC10-XXX | 66.7 | 1000 | 24.5 | 13.1 | 5.1 | 355 | |||||||
CTB-4125TPXC15-XXX | 100 | 1500 | 36.8 | 19.6 | 3.4 | 233 | |||||||
CTB-4125TPXC20-XXX | 133.3 | 2000 | 49.1 | 26.2 | 2.5 | 170 | |||||||
CTB-4125TPXC25-XXX | 166.7 | 2500 | 61.4 | 32.7 | 2.0 | 128 | |||||||
CTB-4125TPXC30-XXX | 200 | 3000 | 73.7 | 39.3 | 1.7 | 105 | |||||||
CTB-4165TPXC07-XXX | 165 | 8 | 50 | 750 | 24.3 | 13.0 | 6.8 | 475 | 0.385 | 136 (146) | 185 | 368 | 630 |
CTB-4165TPXC10-XXX | 66.7 | 1000 | 32.4 | 17.3 | 5.1 | 354 | |||||||
CTB-4165TPXC15-XXX | 100 | 1500 | 48.6 | 25.9 | 3.4 | 230 | |||||||
CTB-4165TPXC20-XXX | 133.3 | 2000 | 64.8 | 34.5 | 2.5 | 167 | |||||||
CTB-4165TPXC25-XXX | 166.7 | 2500 | 81.0 | 43.2 | 2.0 | 124 | |||||||
CTB-4165TPXC30-XXX | 200 | 3000 | 97.2 | 51.8 | 1.7 | 101 | |||||||
CTB-4205TPXC07-XXX | 205 | 8 | 50 | 750 | 30.2 | 16.1 | 6.8 | 474 | 0.542 | 150 (160) | 235 | 418 | 680 |
CTB-4205TPXC10-XXX | 66.7 | 1000 | 40.3 | 21.5 | 5.1 | 352 | |||||||
CTB-4205TPXC15-XXX | 100 | 1500 | 60.4 | 32.2 | 3.4 | 228 | |||||||
CTB-4205TPXC20-XXX | 133.3 | 2000 | 80.5 | 42.9 | 2.5 | 164 | |||||||
CTB-4205TPXC25-XXX | 166.7 | 2500 | 100.7 | 53.7 | 2.0 | 120 | |||||||
CTB-4205TPXC30-XXX | 200 | 3000 | 120.8 | 64.4 | 1.7 | 96 | |||||||
CTB-4245TPXC07-XXX | 245 | 8 | 50 | 750 | 36.1 | 19.2 | 6.8 | 473 | 0.652 | 180 (190) | 285 | 468 | 730 |
CTB-4245TPXC10-XXX | 66.7 | 1000 | 48.1 | 25.7 | 5.1 | 350 | |||||||
CTB-4245TPXC15-XXX | 100 | 1500 | 72.2 | 38.5 | 3.4 | 226 | |||||||
CTB-4245TPXC20-XXX | 133.3 | 2000 | 96.2 | 51.3 | 2.5 | 161 | |||||||
CTB-4245TPXC25-XXX | 166.7 | 2500 | 120.3 | 64.1 | 2.0 | 116 | |||||||
CTB-4245TPXC30-XXX | 200 | 3000 | 144.4 | 77.0 | 1.7 | 91 |
Применяя площадь:
ЧПУ Гидравлические ОборудованиеКовка И Нажав ОборудованиеПластиковые оборудования оборудование для стрижки овецПодъема ОборудованиеМасло Извлечения ОборудованиеРазвлечений оборудования текстильной оборудования бумаги оборудования провода кабеля и оборудования деревообрабатывающие машины печатная машина упаковкиАвтоматическая Производства ЛинияЛинии производства стали волочильного машина Лифт Авто-двериElectrombile
Информация о компании
- Пекин CTB Servo co., ltd основана в 2000 году, который является национальным High-Tech компания Пекин Гуань Чжун Куна науки парк. CTB был успешно перечислены в "Новая внебиржевом рынке" с момента дек, 12th 2014, код акции: 831544, аббревиатура BK сервопривода.
- CTB является уникальным крупных производственных предприятий, ориентированных с сочетанием servo двигателя и привода, Оснащен первый отечественный умный двигатель части обработки производственной линии, которая разработана smtcl, принять внутренней разведки I5 система чпу, в основном может достигать 4.0 промышленных стандартов, годовой объем производства 100000 компл..
- CTB продукты покрывают целый ряд моторизованные шпинделя, двигатель переменного тока серворуль, мотор шпинделя, двигатель преобразования частоты, Встроенный моторизованный шпинделя, посвященный Серводвигатель для прессы, машины литья под давлением, Насосные блок, а также различные диски. Все CTB производства с нашей независимые права интеллектуальной собственности.
