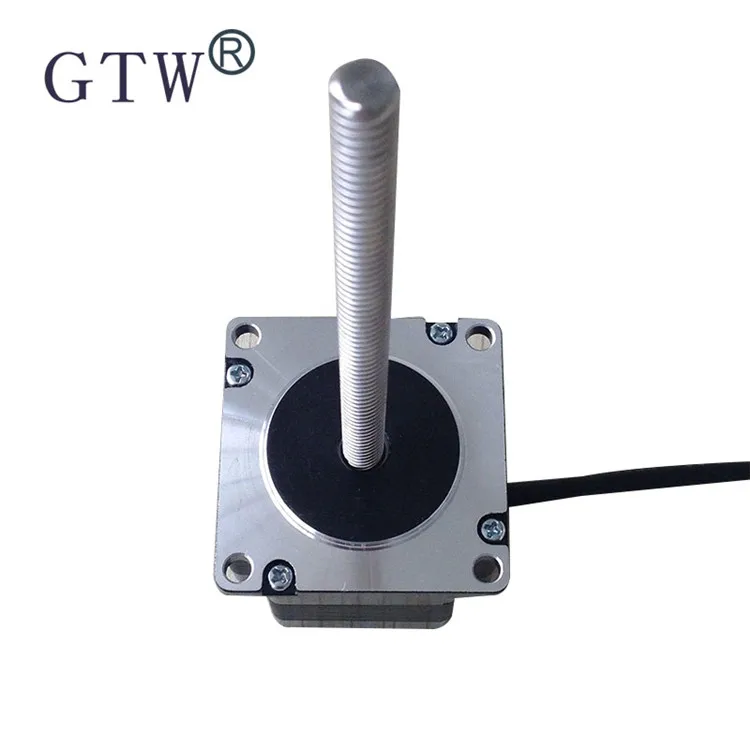

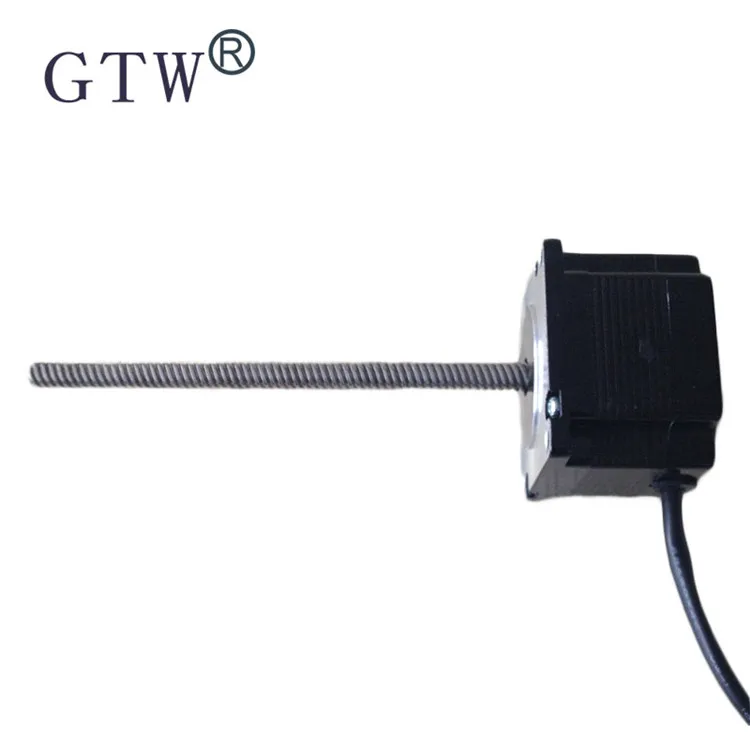

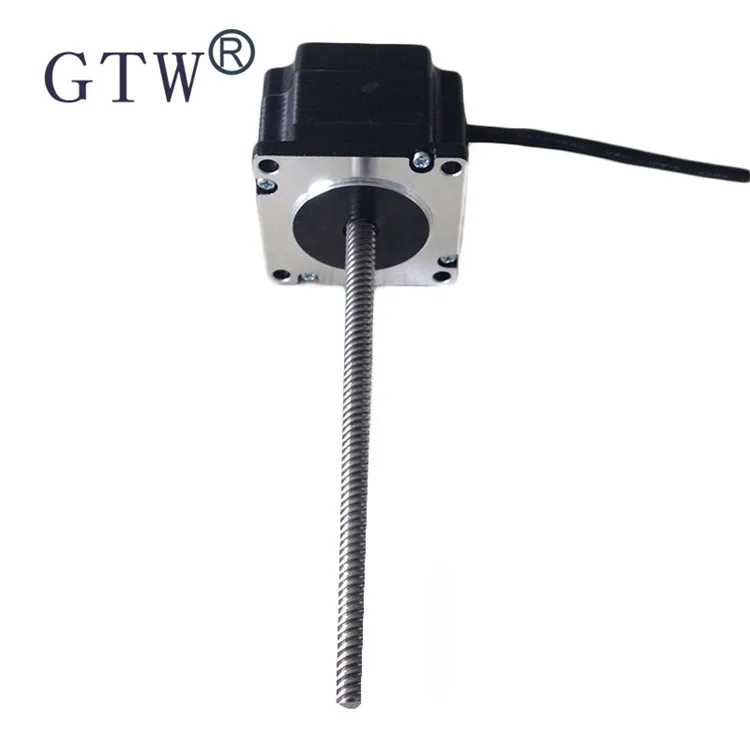

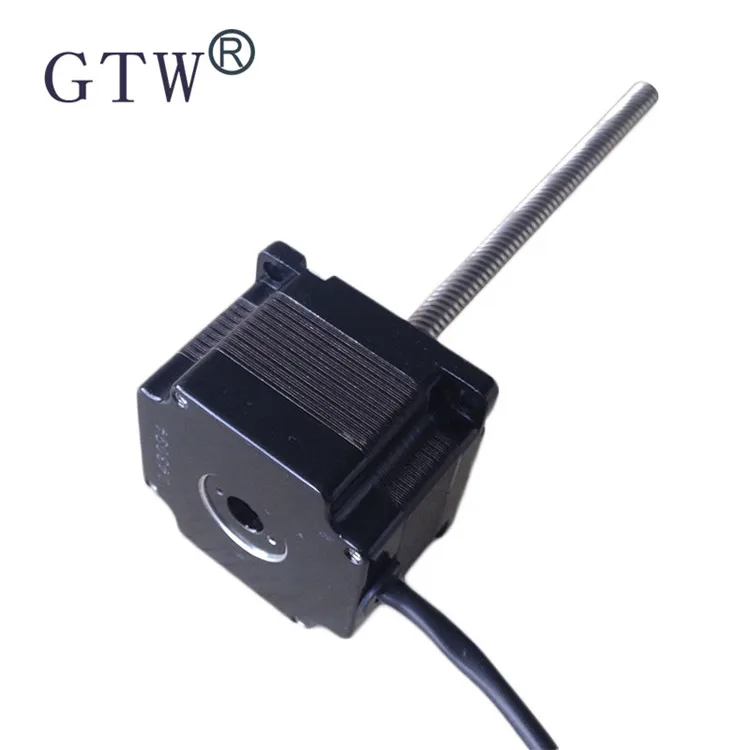

NEMA 23 привести винт шаговый двигатель, винт шаговый двигатель

Product Overview

Description

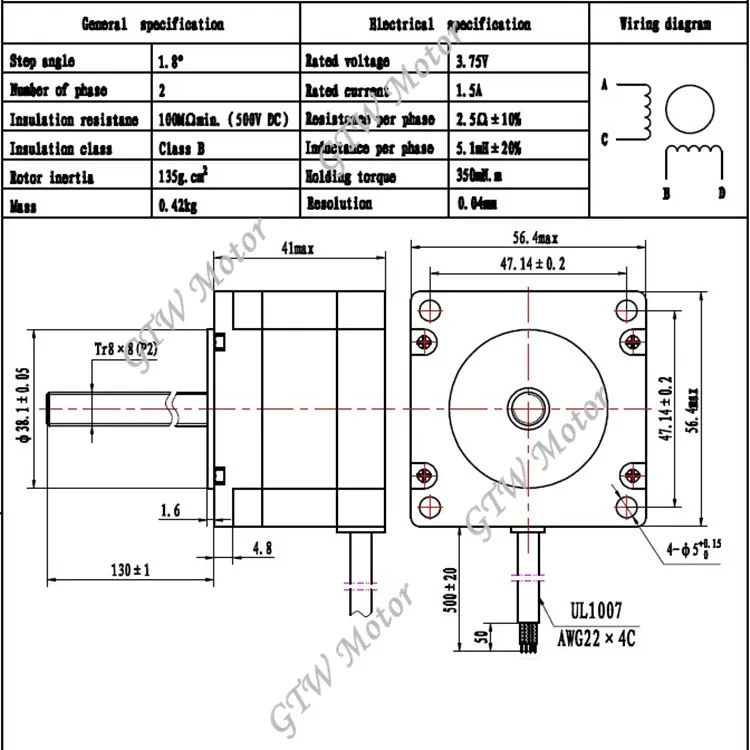

NEMA 23 привести винт шаговый двигатель 23HS0401-130N8

Товар	Спецификация
Шаг угол	1.8 °
Шаг Угол точность	&Plusmn; 5% (полный шаг, без нагрузки)
Точность Сопротивление	&Plusmn; 10%
Индуктивность точность	&Plusmn; 20%
Повышение температуры	80 ° Cmax. (номинальный ток, 2 фазы)
Температура окружающей среды	-10 °C ~ + 50 °C
Сопротивление изоляции	100mΩmin. 500VDC
Диэлектрическая прочность	500VAC для одной минуты
Радиальное биение вала	0.06Max. (450g-нагрузки)
Осевое биение вала	0.08Max. (450g-нагрузки)



Фазы	Напряжение	Ток	Индуктивность	Сопротивление	Холдинг	Ротор	Вес	Длина	Провод
Нет.					Крутящий момент	Инерции			Нет.
	V	A	MH ± 20%	Ω ± 10%	Mn. m	G. cm ²	Кг	Мм
2	3.75	1.5	5.1	2.5	350	135	0.42	41	4







Деталь привести винт

Диаметр шнека	Диаметр шнека	Привести	Привести	Путешествовать за шаг
(В дюймах)	(Мм)	(В дюймах)	(Мм)	(Мм)
0.138	3.5052	0.024	0.609	0.003
0.138	3.5052	0.048	1.219	0.0061
0.188	4.7752	0.025	0.635	0.0031
0.188	4.7752	0.05	1.27	0.0063
0.196	5	0.0787	2	0.01
0.219	5.56	0.048	1.219	0.0061
0.219	5.56	0.096	2.438	0.0122
0.219	5.56	0.192	4.8768	0.0244
0.219	5.56	0.384	9.7536	0.0488
0.25	6.35	0.125	3.175	0.0159
0.25	6.35	0.25	6.35	0.0318
0.31	8	0.157	4	0.02
0.31	8	0.314	8	0.04
0.31	8	0.472	12	0.06
0.31	8	0.628	16	0.08
0.31	8	0.787	20	0.1





Для более подробной информации, пожалуйста, свяжитесь с нами!
