Наши производственные мощности
| Pcb пункт | Изготовление Емкость |
| Тип продукта | Al одетый pcb 1 слой ~ 2 слоя |
| Максимальный размер панели | 20 "* 24" (1170 мм * 600 мм) |
| Толщина меди | 0.5 унц., 1 унц., 2 унц., 3 унц. и 4 унц. |
| Диэлектрической толщины (к подложке) | 0.4 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм, 1.5 мм, 2.0 мм, 3.0 мм и 3.2 мм |
| Готовые Толщина доски | 0.4 мм до 4.0 мм |
| Допуск толщины | +/-10% |
| Обработка алюминия | , Коснувшись, фрезерные, маршрутизации, высечки-перфорации, отрыв вкладке доступны |
| Мин. Отделка Размер отверстия | 0.25 мм |
| Макс. Рабочее напряжение | 2.5 kvdc (0.075 мм диэлектрик), 3.75 kvdc (0.15 мм диэлектрик) |
| Мин. Ширина колеи | 0.2 мм (8mils) |
| Мин. Трек Gap | 0.2 мм (8mils) |
| Мин. smd Pad шаг | 0.2 мм (8mils) |
| Отделка поверхности | Hasl, hasl leadfree, золото погружения, флэш-золото, osp |
| Soldermask цвет | Белый, черный, другие доступны |
| Легенда цвет | Черный, белый, другие доступны |
| Etest | Да |
| Rohsl | Да |
| Эталон | IPC-A-600G класса 2 |
| Специальные отверстия | Местная сталкиваются, отверстия чашки |
| Входные данные | Входные данные |
Время для производства заказов:
Время выполнения образца | Время выполнения массового производства | |
Односторонней печатной плате | 1-3 | 4-7 |
Двухсторонней печатной | 2 ~ 5 | 7 ~ 10 |
Многослойные платы | 7-8 | 10-15 |
Печатных плат и сборки | 8-15 | 15-20 |

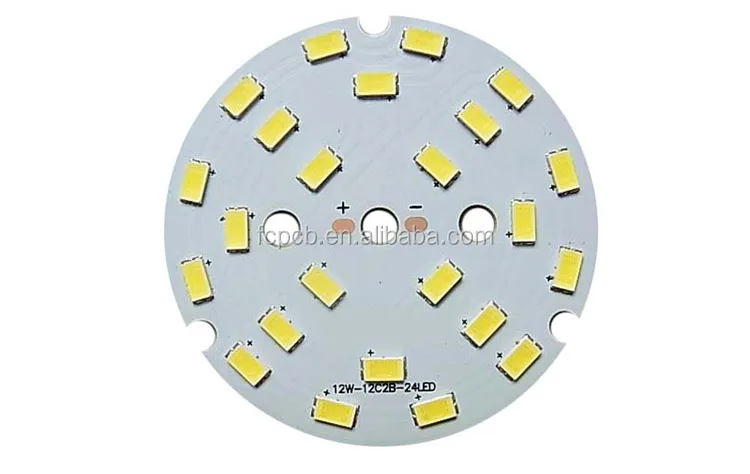

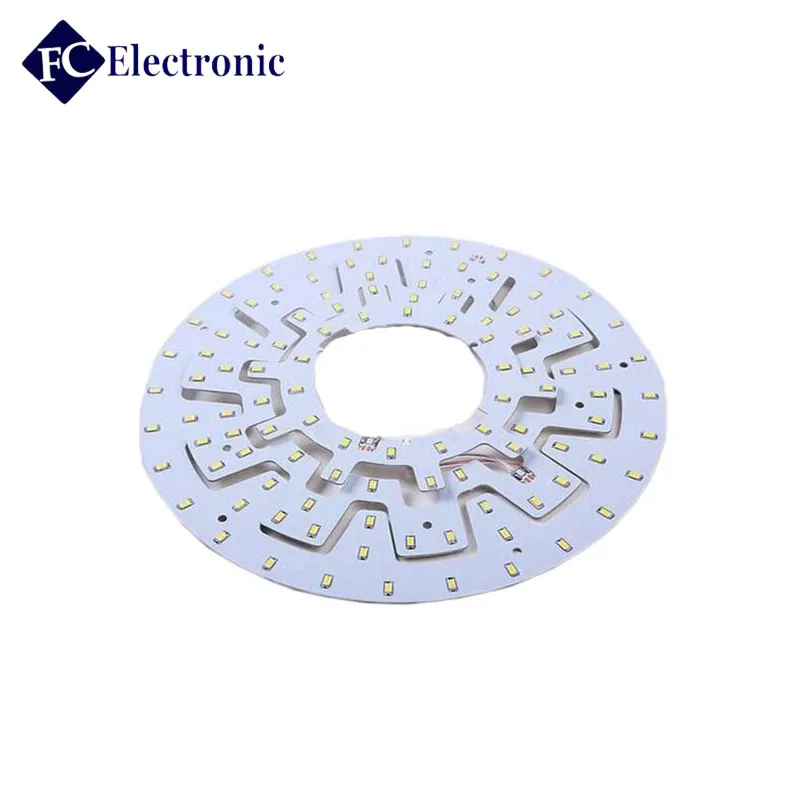

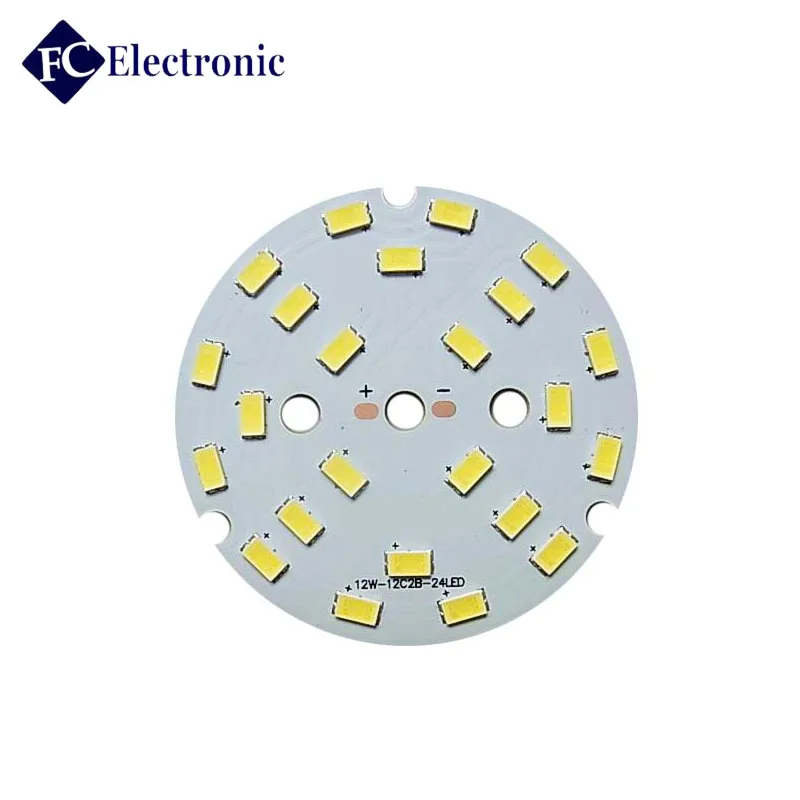

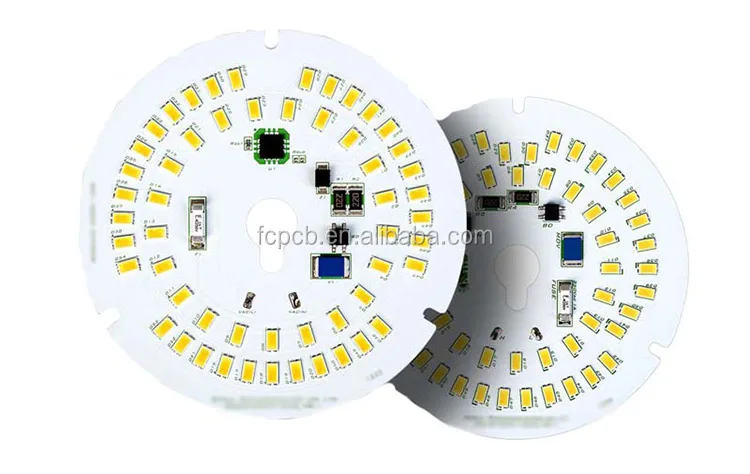

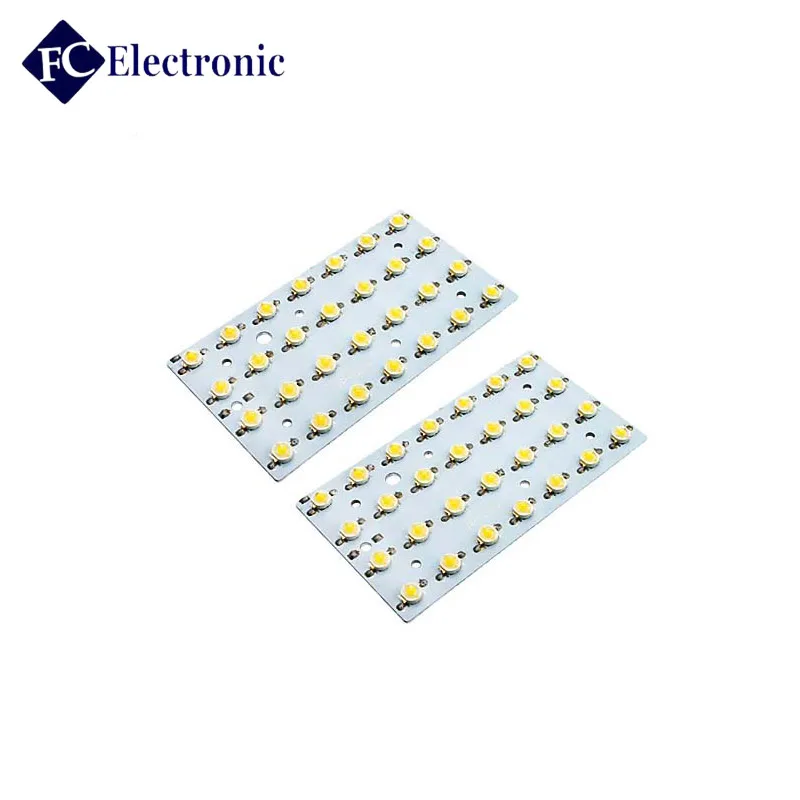

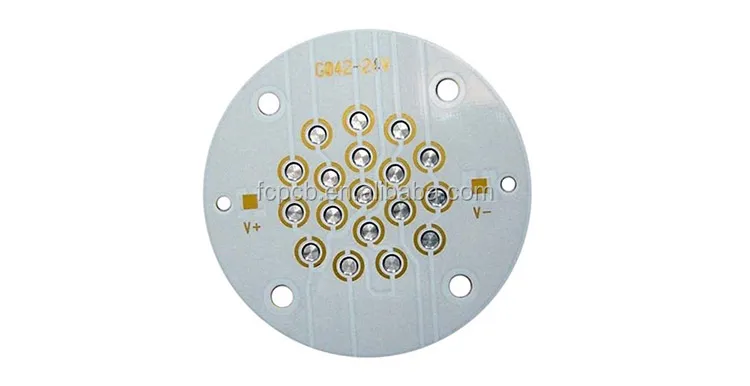

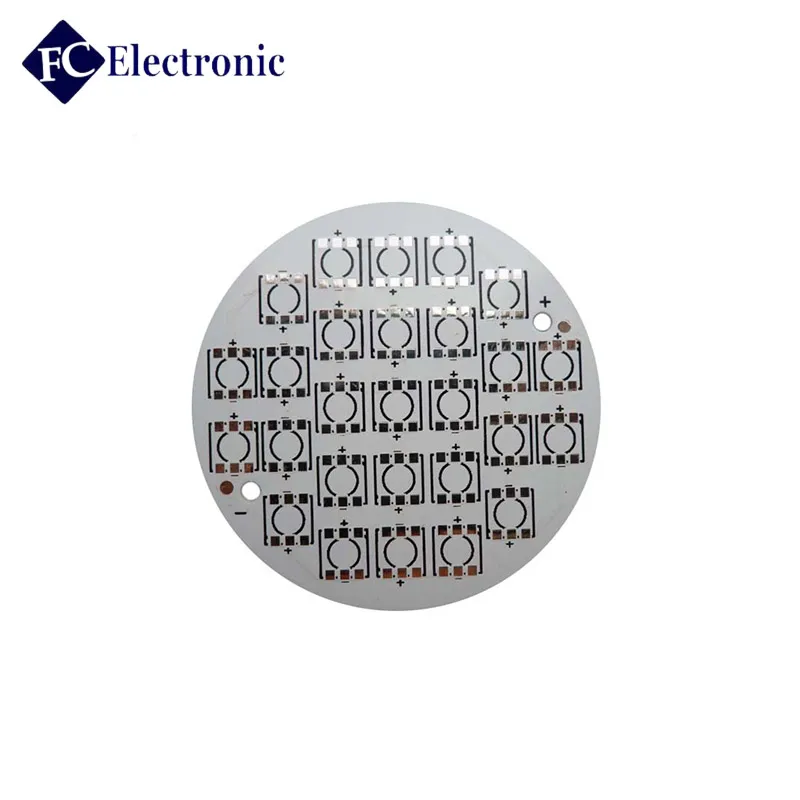

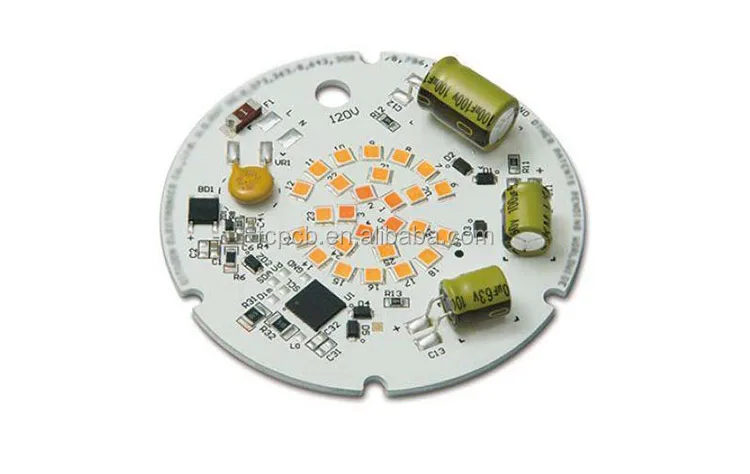

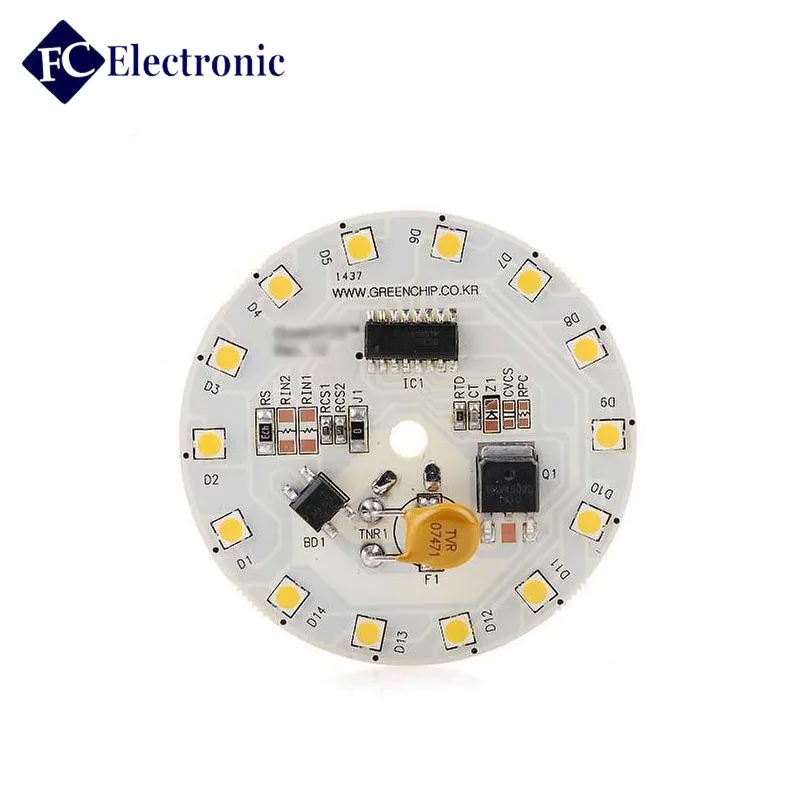

Smt pcba Ассамблеи службы LED PCB 94V0, PCB алюминия для LED




Oem/odm/ems услуг для аксессуары:
Возможность-SMT
Возможность-ПТГ
Тип продукта




Чтобы обеспечить точную цитату, обязательно включать следующую информацию для вашего проекта:
&Bull; В комплекте Гербер файлов, включая список bom
&Bull; другие типы файлов (altium, Protel, OrCAD)
&Bull; "читать мне" Примечания для дополнительного изготовления информации
&Bull; количествах
&Bull; повернуть время
&Bull; panelization требования
&Bull; Материалы требования
&Bull; отделка требования
Пользовательской цитаты будет доставлен в всего 2-24 часов, в зависимости от сложности дизайна.

Aoi тестирование
Проверяет для пасты
Проверяет для компонентов до 0201"
Проверяет недостающую компонентов, смещение, неправильные части, полярности
X-ray инспекции
X-ray обеспечивает высокое разрешение осмотр:
BGAs
Micro BGAs
Чип пакеты масштабе
Голые доски
В-схемы тестирования
В-схемы тестирования обычно используется в сочетании с aoi минимизации функциональные
Дефекты, вызванные компонент проблемы.
Мощность-испытания
Передовые функции тест
Флэш-устройство программирования
Функциональное тестирование

Мы закупаем материал из оригинального компании и дистрибьюторов.
Мы делаем продукты строгое инженер процессов.
У нас есть строгие процессы осмотра.
Мы отправляем продукцию Вакуумный пакет, антистатической упаковки и картонной коробке.


1. Мои файлами Secure когда я отправить их к вам?
Ваши файлы проводятся в полной безопасности и безопасности. ваши файлы находятся никому не или обсуждать любые третийСтороны имеют доступ к вашей файлами. fulltronics может подписать NDA (non-disclosureСоглашение) перед отправкой файлов.
2. для небольшого количества заказов, вы можете производить прототип ПХБ?
Да. Fulltronics может произвести прототипов. Но большее количество, тем больше экономию затрат.
3. что форматы файлов вы принимаете для печатных плат и сборки?
Gerber, cam auto cad DXF, DWG форматы.
4. У вас есть послепродажное код доступны обслуживания для ваших клиентов?
Да, для любой проблемы качества fulltronics займет свою ответственность решать это для вас в любое время.
