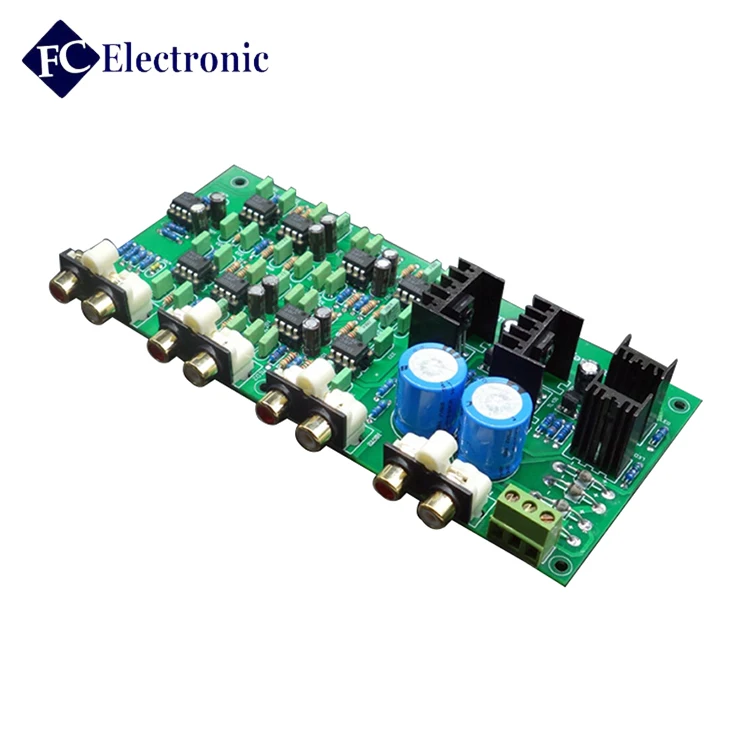

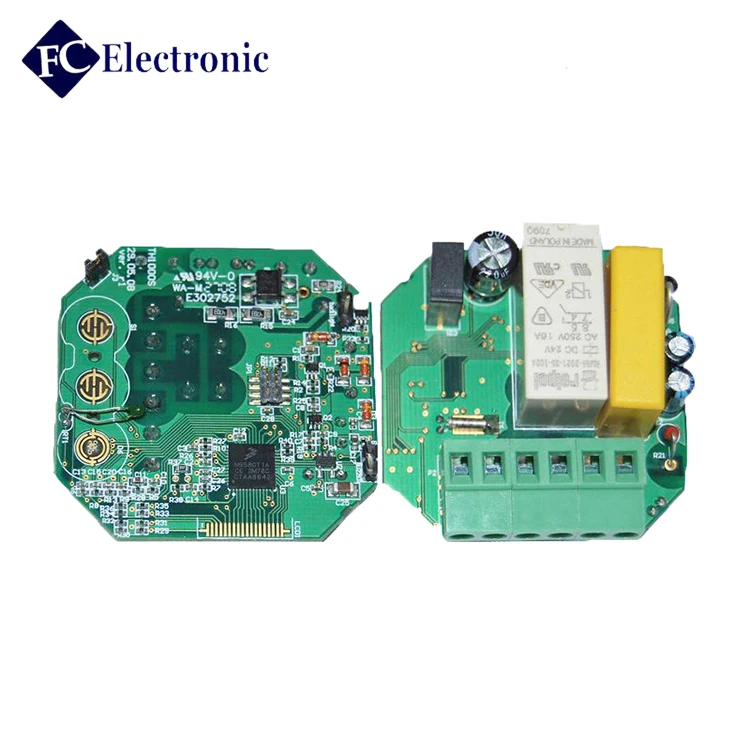

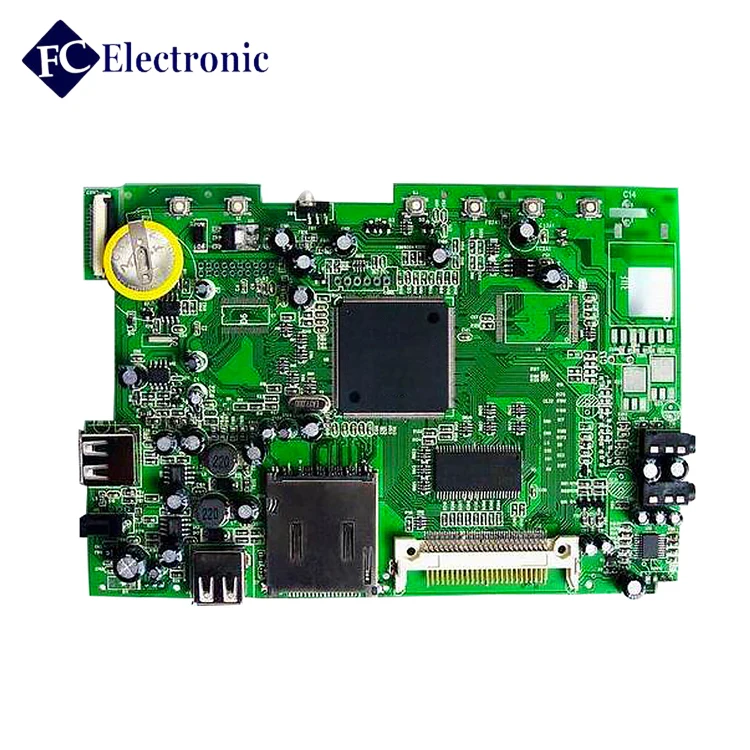

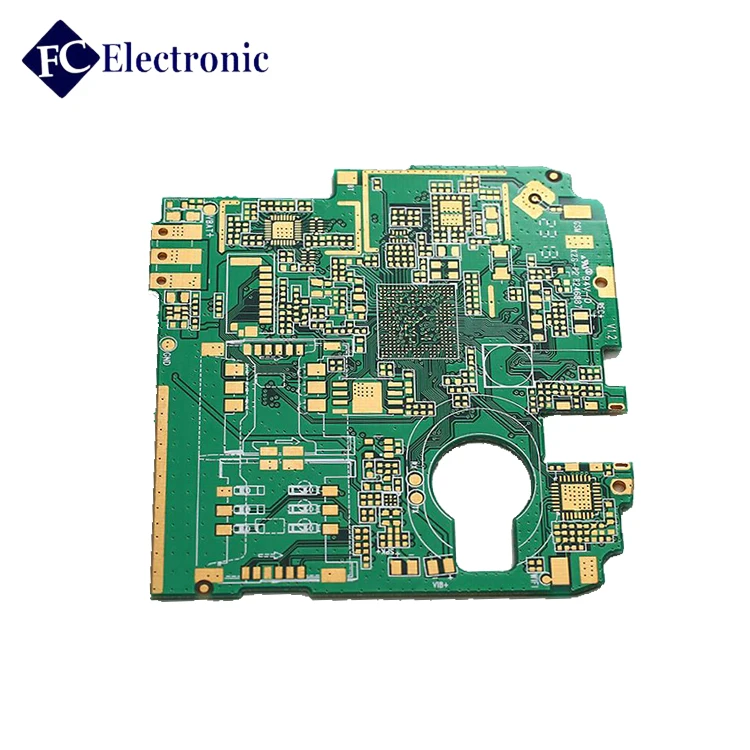

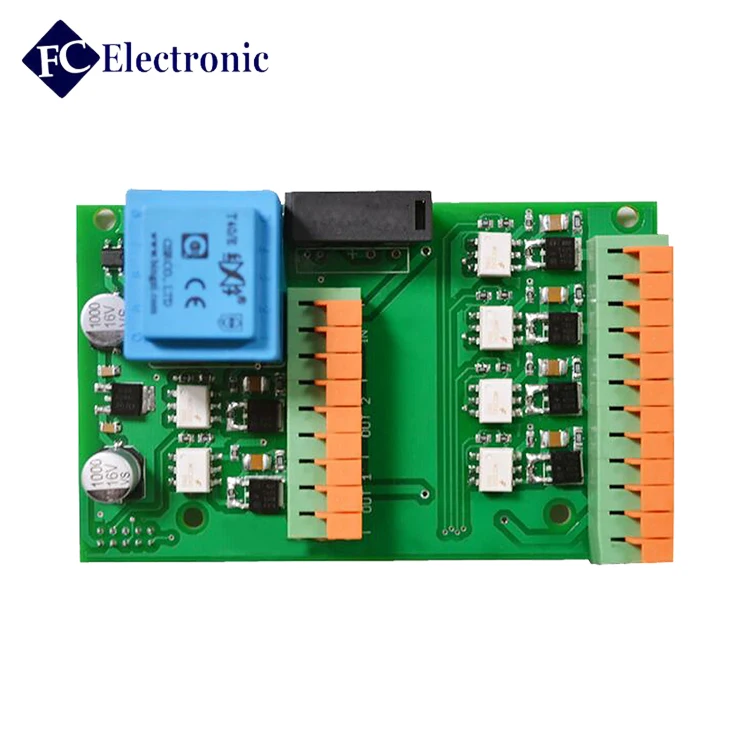

Высокое качество box производитель печатных плат производить низкая стоимость PCB pcba прототип со сборкой

Product Overview

Description

Pcb пункт	Изготовление Емкость
Количество уровня	1--20L
Основной материал	FR4, tg FR4, CEM3, алюминий, высокая частота (Роджерс, Таконик, Арон, ptfe, F4B)
Толщина материала (мм)	0.40, 0.60, 0.80, 1.00, 1.20, 1.50, 1.60, 2.0, 2.4, 3.2
Максимальный размер платы (мм)	1200x400 мм
Совет наброски допуск	± 15 мм
Толщина доски	0.4 мм-3.2 мм
Допуск толщины	± 8%
Минимальная линия/Космос	0.1 мм
Минимальный кольцевой	0.1 мм
SMD шаг	0.3 мм
Отверстия
Минимальный размер отверстия (механические)	0.2 мм
Минимальный размер отверстия (лазерный отверстие)	0.1 мм
Размер отверстия Тол (+/-)	Pth: ± 075 мм; NPTH: ± 05 мм
Положение отверстия Тол	± 075 мм
Покрытие
HASL/lf hal	2.5um
Золото погружения	Никель 3-7um AU: 1-5u''
Поверхность	Hal, ENIG, с покрытием золото, золото погружения, OSP
Медь
Вес Меди	0.5-6 унц.
Цвет
Маски припоя	Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий
Шелкография	Белый, черный, синий, желтый
Приемлемый формат файла	Файл gerber, PowerPCB, cad, AutoCAD, OrCAD, P-CAD, cam-350, CAM2000
Сертификат	Rosh, ISO9001, ul



На печатной плате возможность



Размер трафарета	736x736 мм
Минимальная IC шага	0.2 мм
Максимальный размер печатной платы	1200x500 мм
Минимальная толщина печатной платы	0.25 мм
Минимальная Чип Размер:	0201 (0.2x0.1)/0603 (0.6x0.3 мм)
Максимальная BGA Размер:	74x74 мм
Bga мяч шага:	1.00 мм (минимум), 3.00 мм (максимум)
BGA шар диаметром	0.40 мм (минимум), 1.00 мм (максимум)
Qfp привести шаг:	0.38 мм (минимум), 2.54 мм (максимум)
Объем:	Одна часть к низкий объем объемы производства Низкая стоимость первая статья строит График доставок
Сборки типа:	Поверхностного монтажа (SMT) сборки DIP сборки Смешанный (поверхностного монтажа и через отверстие) технологии Одно-или двухсторонняя размещение Кабель с разъемами
Компоненты типа:	Пассивные компоненты: Как 0402 пакет Как 0201 с проектов Ball Grid массивы (bga): Как. 5 мм Шаг
Части закупках:	"Под ключ" (мы поставляем части) Обречены (вы поставить части) Вы поставить некоторые части, мы сделаем все остальное
Тип припоя:	Этилированного Свинца/Соответствует rohs
Другие возможности:	Ремонт/rework услуги Механическая сборка Окно создания Формы и пластиковые вставки.



Время для производства заказов:

	Время выполнения образца	Время выполнения массового производства
Односторонней печатной плате	1-3	4-7
Двухсторонней печатной	2 ~ 5	7 ~ 10
Многослойные платы	7-8	10-15
Печатных плат и сборки	8-15	15-20



Высокое качество box производитель печатных плат производить низкая стоимость PCB pcba прототип со сборкой

Oem/odm/ems услуг для аксессуары:

• Аксессуары, платы в сборе: SMT и pth и BGA
• Pcba и дизайн корпуса
• Компоненты поиска и покупки
• Быстрого прототипирования
• Пластиковые литья под давлением
• Металл листовой штамповки
• Окончательной сборки
• Тест: aoi, в тест-схема (ИКТ), функциональный тест (ПКТ)
• Таможенное оформление для материал импорта и экспорта

Возможность-SMT

• Линии 9 (5 Yamaha, 4KME)
• Емкость 52 миллионов размещения в месяц
• Макс Размер доски 457*356 мм (18 ”x 14")
• Минимальный размер компонента 0201-54 sq. мм. (0.084 кв. дюйм), длинный разъем, CSP, BGA, QFP
• Скорость 0.15 сек/чип, 0.7 сек/QFP

Возможность-ПТГ

• Линии 2
• Максимальная ширина доски 400 мм
• Тип двойной волны
• Pbs статус свинца поддержки линии
• Максимальная температура 399 градусов c
• Спрей поток добавить на
• Предварительного нагрева 3

Тип продукта













Чтобы обеспечить точную цитату, обязательно включать следующую информацию для вашего проекта:

• В комплекте Гербер файлов, включая список bom
• Другие типы файлов (altium, Protel, OrCAD)
• "Читать мне" Примечания для дополнительного изготовления информации
• Количествах
• Повернуть время
• Panelization требования
• Материалы требования
• Отделка требования
Пользовательской цитаты будет доставлен в всего 2-24 часов, в зависимости от сложности дизайна.









Мы закупаем материал из оригинального компании и дистрибьюторов.
Мы делаем продукты строгое инженер процессов.
У нас есть строгие процессы осмотра.
Мы отправляем продукцию Вакуумный пакет, антистатической упаковки и картонной коробке.
