Base and heat exchanger equipment design for industrial

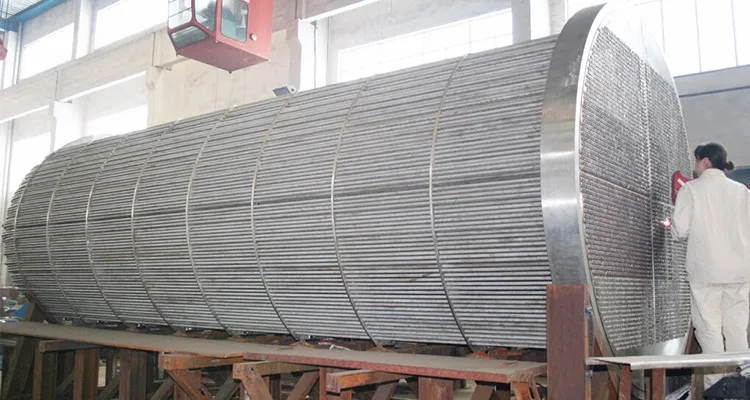

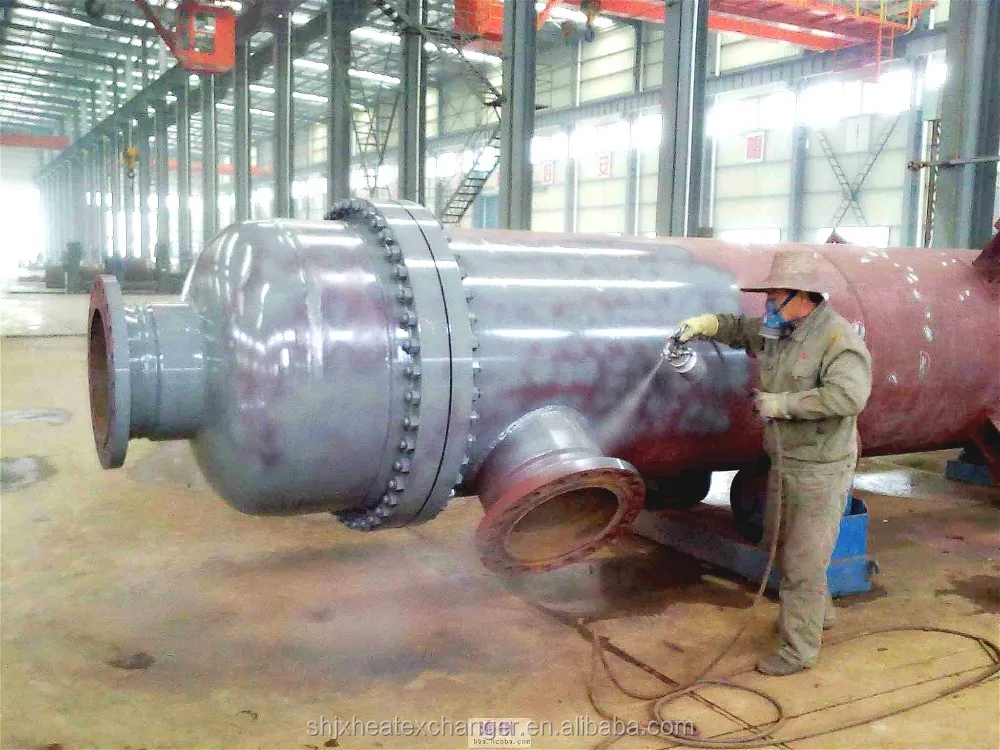

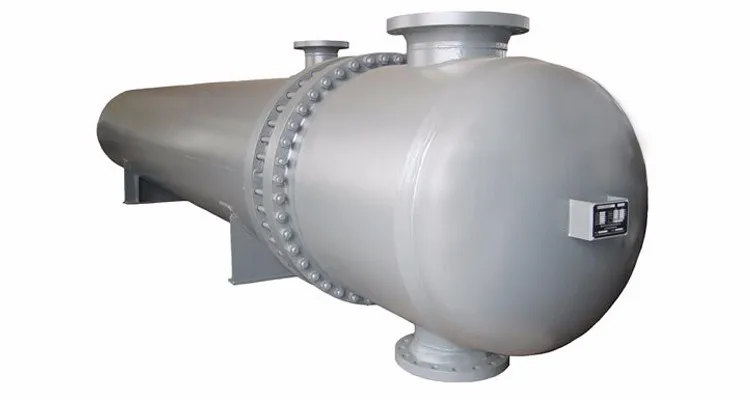

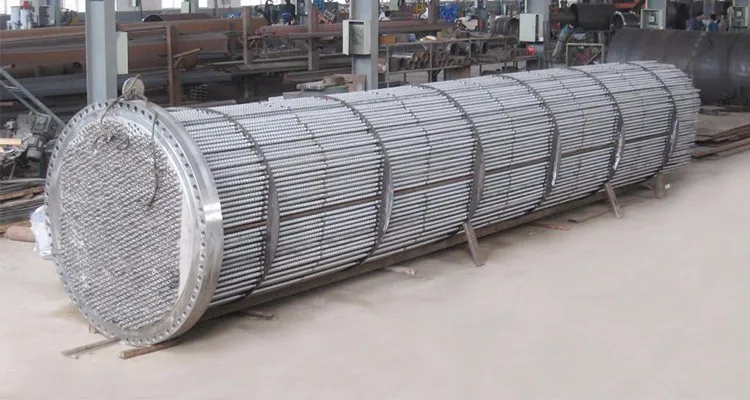

Теплообменник корпуса и трубки-класс теплообменника. Это наиболее распространенный тип теплообменника на нефтеперерабатывающих предприятиях и других крупных химических процессах, и подходит для приложений более высокого давления. Как указано в его названии, этот тип теплообменника состоит из скорлупы (большого давления). с пучком трубок внутри него. Одна жидкость проходит через трубы, и другой поток жидкости над трубками (через оболочку) для переноса тепла между двумя жидкостями. Комплект трубок называется трубкой-связкой, и может состоять из нескольких типов трубок: однотонные, с продольными краями и т. д.

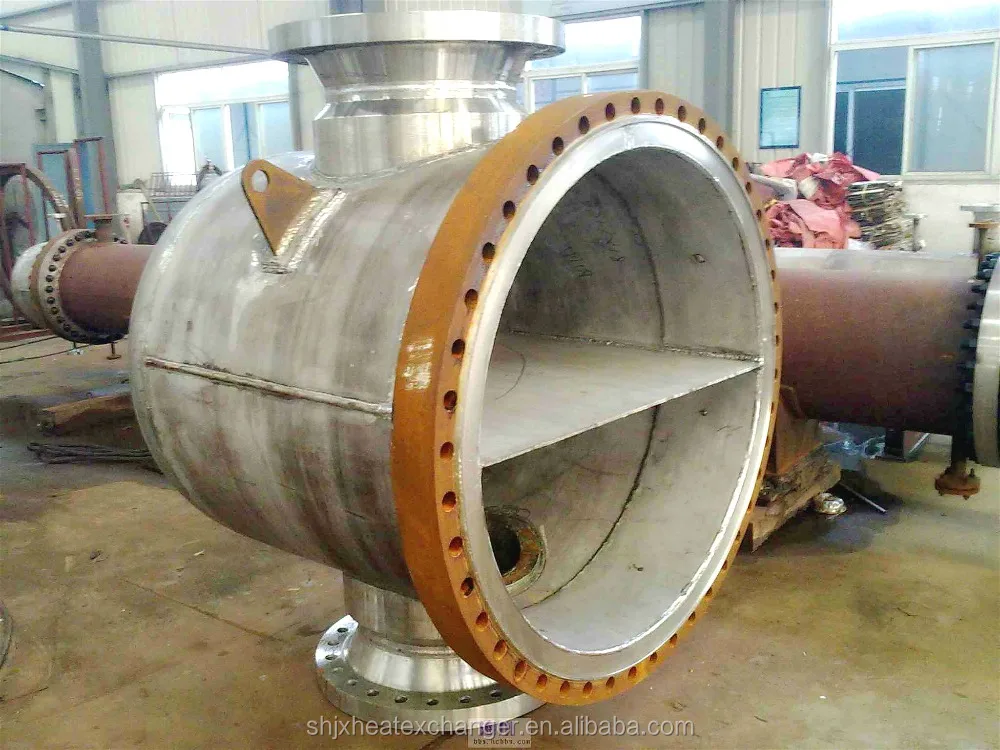

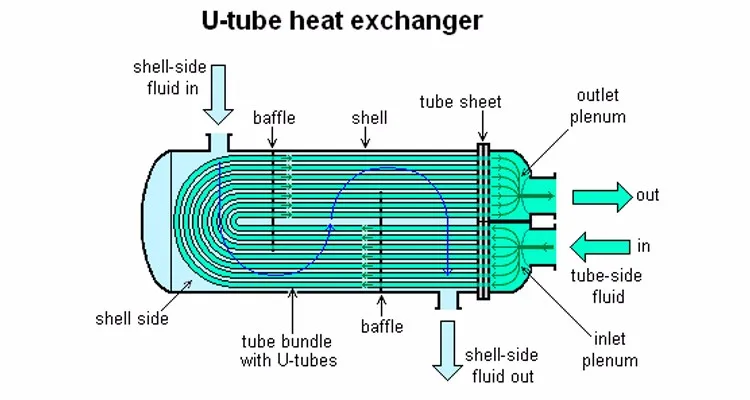

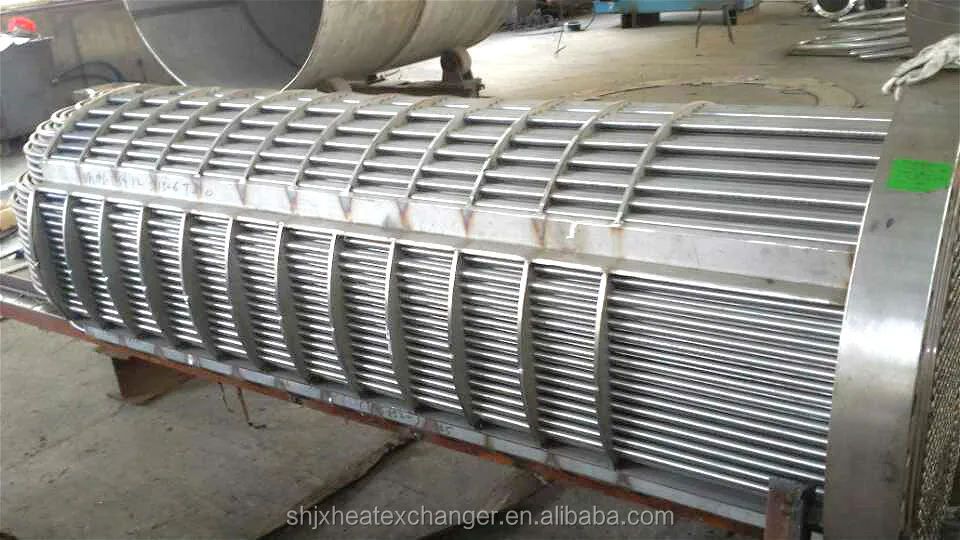

Может быть много вариаций на оболочке и тюбике дизайна. Как правило, кончики каждой трубки соединены с пленками (иногда называется коробками для воды) через отверстия в трубках. Трубы могут быть прямыми или нагнутыми в форме U, называемыми U-трубами.

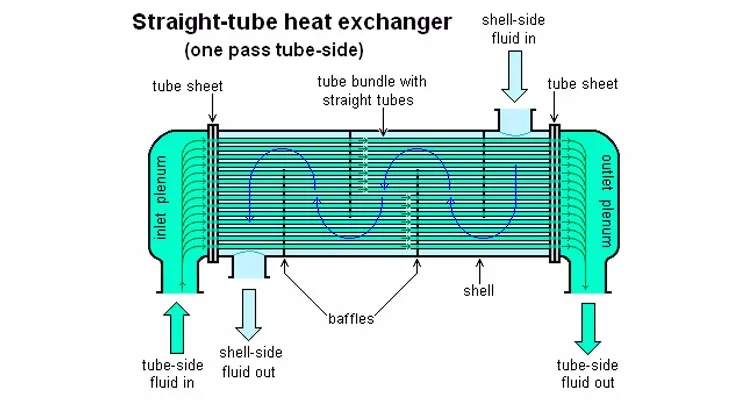

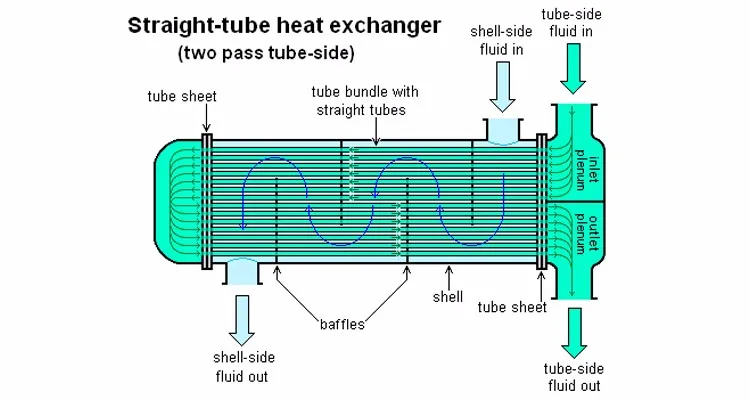

На атомных электростанциях, называемых реакторами под давлением, большие теплообменники, называемые паровыми генераторами, являются двухфазными, теплообменники корпуса и трубки, которые, как правило, имеют U-трубы. Они используются для кипения воды, переработанной с поверхностного конденсатора в пар, для привода турбины для производства энергии. Большинство теплообменников из скорлупы и трубы являются либо 1, 2, или 4 проходных дизайнов на трубке. Это означает количество раз, когда жидкость в трубах проходит через жидкость в оболочке. В один пропуск теплообменника, жидкость уходит в один конец каждой трубки и с другой.
