Meanwell IP67 светодио дный водонепроницаемый светодиодный драйвер HLG 320H 12 Вт 20A 12 вольт светодиодный драйвер
- Category: >>>
- Supplier: Hangzhou Jiang Technology Co. Ltd.
Share on (1100013306736):
Product Overview
Description
Meanwell IP67 водонепроницаемый светодио дный драйвер HLG-320H-12 320 W 20A 12 вольт светодиодный драйвер
Обзор продукции
Особенности:
- Meanwell светодио дный драйвер
- Постоянное напряжение + постоянный ток
- Металлический корпус с дизайном calss I
- IP67/IP65 дизайн для наружного и внутреннего использования
- Функции: выход регулируется потенциометром; 3 в 1 затемнение
- Обычный срок службы> 62000 часов
- 7 лет гарантии
Область применения:
- Светодио дный уличного освещения
- Светодио дный высокого залива освещая
- Стоянка освещение
- Светодио дный фонарь для рыбалки
- Светодио дный тепличного освещения
- Тип "HL" для использования в классах I, Division 2 опасных (классифицированных) местах.
Модель серии:
HLG-320H-12/HLG-320H-15/HLG-320H-20/HLG-320H-24/HLG-320H-30/HLG-320H-36/HLG-320H-42
HLG-320H-48/HLG-320H-54
Детали:
| Модель | HLG-320H-12 | HLG-320H-15 | HLG-320H-20 | HLG-320H-24 | HLG-320H-30 | |
| Выход | Напряжение постоянного тока | 12 V | 15В | 20 V | 24 V | 30 V |
| Постоянный ток области | 6 ~ 12 V | 7,5 ~ 15В | 10 ~ 20 V | 12 ~ 24 V | 15 ~ 30 в | |
| Номинальный ток | 22A | 19A | 15A | 13.34A | 10.7A | |
| Номинальная мощность | 264 W | 285 W | 300 W | 320,16 W | 321 W | |
| Пульсация и шум | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | |
| Напряжение Прил. Диапазон | Регулируется только для A/C-Type (через встроенный потенциометр) | |||||
| 10,8 ~ 13,5 V | 13,5 ~ 17 V | 17 ~ 22В | 21 ~ 26 V | 26 ~ 32В | ||
| Тока Прил. Диапазон | Регулируется только для A/C-Type (через встроенный потенциометр) | |||||
| 11 ~ 22A | 9,5 ~ 19A | 7,5 ~ 15A | 6,67 ~ 13.34A | 5,35 ~ 10.7A | ||
| Допустимое отклонение напряжения | ±3. 0% | ±2. 0% | ±1. 5% | ±1. 0% | ±1. 0% | |
| Нестабильность выходного напряжения | ±0. 5% | ±0. 5% | ±0. 5% | ±0. 5% | ±0. 5% | |
| Регулирование нагрузки | ±2. 0% | ±1. 5% | ±1. 0% | ±0. 5% | ±0. 5% | |
| Настройка, время самовыравнивания | 2500 мс, 80 мс/115 В переменного тока 500 мс, 80 мс/230 В переменного тока | |||||
| Время заддержки | 15 также доступна доставка службами EMS 115VAC, 230VAC | |||||
| Входной сигнал | Диапазон напряжения | 90 ~ 305VAC 127 ~ 431VDC | ||||
| Частотный диапазон | 47 ~ 63 Гц | |||||
| Коэффициент мощности | PF≥0. 98/115VAC, PF≥0. 95/230VAC, PF≥0. 94/277VAC @ Полная нагрузка | |||||
| Суммарный коэффициент гармонических искажений | THD <20% (@ load≥50 %/115VAC, 230VAC; @ load≥75 %/277VAC) | |||||
| Эффективность (230Vac) | 91% | 92.5% | 93.5% | 94% | 94% | |
| Эффективность (277Vac) | 91.5% | 93% | 94% | 94.5% | 94.5% | |
| Переменного тока | 3.5A/115VAC 1.65A/230VAC 1.45A/277VAC | |||||
| Пусковой ток | Холодный старт 70А (twidth = 1010μs измеренный при 50% Ipeak) при 230VAC | |||||
| Макс. Номер блока питания на 16А Автомат защити цепи | 1 единица (автоматический выключатель типа B)/2 единицы (автоматический выключатель типа C) на 230 В переменного тока | |||||
| Ток утечки | <0.75mA/277VAC | |||||
| Защита | От перегрузки по току | 95 ~ 108% | ||||
| Постоянное ограничение тока, автоматически восстанавливается после устранения неисправности | ||||||
| Защита от короткого замыкания | Режим икоты автоматически восстанавливается после устранения неисправности. | |||||
| Защита от перенапряжения | Мы предоставляем образцы через 14-17 V | 17,5 ~ 21 V | 22,5 ~ 27 V | 27 ~ 33 V | Большие размерыы 33 ~ 37 V | |
| Выключите и Защелкните o/p напряжение, повторно включите для восстановления | ||||||
| Защита от перегрева | Выключите и Защелкните o/p напряжение, повторно включите для восстановления | |||||
| Окружающая среда | Работая TEMP. | Tcase =-40 ~ + 90 °C | ||||
| Макс. Чехол TEMP. | Tcase = + 90 °C | |||||
| Рабочая влажность: | 20 ~ 95% RH без конденсации | |||||
| Температура хранения. Влажность | -40 ~ + 80 °C, 10 ~ 95% RH | |||||
| Темп. Коэффициент | ± 03%/°C (0 ~ 50 °C) | |||||
| Вибрация | 10 ~ 500 Гц, 5G 12 мин./1 цикл, период для 72 мин. Каждый вдоль X, Y, Z осей | |||||
| Безопасность & EMC | Стандарты безопасности | U8750 (тип» HL»), CSA C22.2 нет. 250,0-08; ассоциацией по техническому надзору (TUV) EN61347-1, EN61347-2-13 независимая; IP65 или IP67 (за исключением HLG-320H C-type); J61347-1, J61347-2-13 (за исключением HLG-320H C-type) утвержден | ||||
| Выдерживаемое Напряжение | I/P-O/P: 3,75 KVAC I/P-FG: 2 KVAC O/P-FG: 1,5 KVAC | |||||
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В/25 °C/70% относительной влажности | |||||
| Электромагнитное излучение | Соответствие требованиям EN55015, EN55022 (CISPR22) Класс B, EN61000-3-2 пучка ближнего света класса C (≥50% нагрузки); EN61000-3-3 | |||||
| Иммунитет к излучению | Соответствие требованиям EN61000-4-2, 3,4, 5,6, 8,11, EN61547, EN55024, уровень легкой промышленности (сетевой иммунитет линия-Земля 4KV, линейный вход, не занимает линия 2KV) | |||||
| Другие | Средняя наработка на отказ | 157,1 K ч мин MIL-HDBK-217F (25 °C) | ||||
| Измерение | 252*90*43,8 мм (L * Ш * В) | |||||
| Упаковка | 1,88 кг; 8 шт./16 кг/0,92 храповой | |||||
| Модель | HLG-320H-36 | HLG-320H-42 | HLG-320H-48 | HLG-320H-54 | |
| Выход | Напряжение постоянного тока | Е-байка 36В | 42В | 48 V | 54в |
| Постоянный ток области | 18 ~ 36В | 21 ~ 42В | В течение 24-48 V | 27 ~ 54в | |
| Номинальный ток | 8.9A | 7.65A | 6.7A | 5.95A | |
| Номинальная мощность | 320,4 W | 321,3 W | 321,6 W | 321,3 W | |
| Пульсация и шум | 250mVp-p | 250mVp-p | 250mVp-p | 350mVp-p | |
| Напряжение Прил. Диапазон | 32 ~ 39 V | 38 ~ 45 V | 43 ~ 52 V | 49-58 V | |
| Тока Прил. Диапазон | Может регулироваться только внутренним потенциометром типа А и типа с | ||||
| 4,45 ~ 8.9A | 3,8 ~ 7.65A | 3,35 ~ 6.7A | 2,97 ~ 5.95A | ||
| Допустимое отклонение напряжения | ±1. 0% | ±1. 0% | ±1. 0% | ±1. 0% | |
| Нестабильность выходного напряжения | ±0. 5% | ±0. 5% | ±0. 5% | ±0. 5% | |
| Регулирование нагрузки | ±0. 5% | ±0. 5% | ±0. 5% | ±0. 5% | |
| Настройка, время самовыравнивания | 2500 мс, 80 мс/115 В переменного тока 500 мс, 80 мс/230 В переменного тока при полной нагрузке | ||||
| Время заддержки | 15 мс при полной нагрузке 230VAC/115VAC | ||||
| Входной сигнал | Диапазон напряжения | 90 ~ 305VAC 127 ~ 431VDC | |||
| Частотный диапазон | 47 ~ 63 Гц | ||||
| Коэффициент мощности | PF> 0,98/115VAC, PF> 0,95/230VAC, PF> 0,94/277VAC при полной нагрузке (см. кривую "Характеристика коэффициента мощности") | ||||
| Суммарный коэффициент гармонических искажений | THD <20% при выводе loading≥50 % на 115VAC/230VAC вход и выход loading≥75 % на 277VAC вход | ||||
| Эффективность 230VAC | 94.5% | 95% | 95% | 95% | |
| Эффективность 277VAC | 95% | 95% | 95% | 95% | |
| Переменного тока | 3.5A/115VAC 1.65A/230VAC 1.45A/277VAC | ||||
| Пусковой ток | Холодный старт 70А (twidth = 1010μs измеренный при 50% Ipeak) при 230VAC | ||||
| Макс. Номер блока питания на 16А Автомат защити цепи | 1 единица (автоматический выключатель типа B)/2 единицы (автоматический выключатель типа C) на 230 В переменного тока | ||||
| Ток утечки | <0.75mA/277VAC | ||||
| Защита | От перегрузки по току | 95 ~ 108% | |||
| Тип защиты: ограничение постоянного тока, автоматически восстанавливается после устранения неисправности | |||||
| Защита от короткого замыкания | Режим икоты автоматически восстанавливается после устранения неисправности. | ||||
| Защита от перенапряжения | 40 ~ 46 V | 46,5 ~ 53 V | 53,5 ~ 60 V | 59 ~ 65 V | |
| Тип защиты: выключение напряжения o/p, повторное включение для восстановления | |||||
| Защита от перегрева | Выключите o/p напряжение, повторно включите для восстановления | ||||
| Окружающая среда | Работая TEMP. | -40 ~ + 70 °C (см. "кривую дерации") | |||
| Рабочая влажность: | 20 ~ 95% RH без конденсации | ||||
| Температура хранения. Влажность | -40 ~ + 80 °C, 10 ~ 95% RH | ||||
| Темп. Коэффициент | ± 03%/°C (0 ~ 60 °C) | ||||
| Вибрация | 10 ~ 500 Гц, 5G 12 мин./1 цикл, период для 72мин. каждый вдоль X, Y, Z осей | ||||
| Безопасность & EMC | Стандарты безопасности | U8750 (тип» HL»), CSA C22.2 нет. 250,0-08, EN61347-1, EN61347-2-13 независимых, IP65 или IP67 (за исключением HLG-320H C тип), J61347-1, J61347-2-13 (за исключением HLG-320H C Тип) утвержден | |||
| Выдерживаемое Напряжение | I/P-O/P: 3,75 KVAC I/P-FG: 2 KVAC O/P-FG: 1,5 KVAC | ||||
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В/25 °C/70% относительной влажности | ||||
| Электромагнитное излучение | Соответствие требованиям EN55015, EN55022 (CISPR22) Класс B, EN61000-3-2 пучка ближнего света класса C (≥50% нагрузки); EN61000-3-3 | ||||
| Иммунитет к излучению | Соответствие требованиям EN61000-4-2, 3,4, 5,6, 8,11; EN61547, EN55024, уровень легкой промышленности (от перенапряжения 4KV), критерий А | ||||
| Другие | Средняя наработка на отказ | 157,1 K ч мин MIL-HDBK-217F (25 °C) | |||
| Измерение | 252*90*43,8 мм (L * Ш * В) | ||||
| Упаковка | 1,88 кг; 8 шт./16 кг/0,92 храповой | ||||

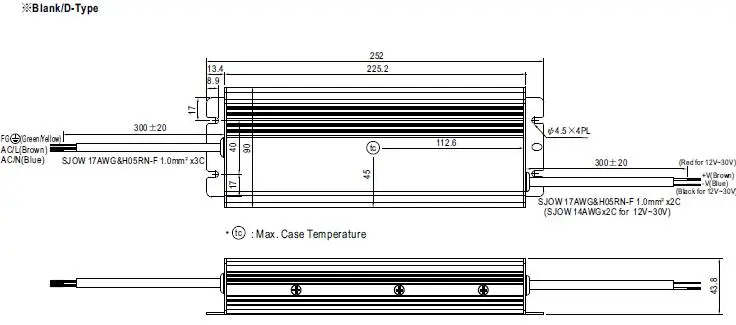

Механические параметры:
Meanwell IP67 водонепроницаемый светодио дный драйвер HLG-320H-12 320 W 20A 12 вольт светодиодный драйвер
Упаковка
Упаковка:
Доставка:
Посмотр фабрики
Строгое, профессиональное производство и тестирование, большой запас для быстрой доставки
Применение
Что наш источник питания может сделать для вас?
Сертификаты
Какие сертификаты у нас есть?
Почему стоит выбрать нас?
Успех-результат нашей приверженности качественному обслуживанию в сотрудничестве с нашими клиентами
1. мы продаем 100%Подлинный источник питания Mean Well;
2. Заказы небольшого количества приемлемы;
3. мы выберем наиболее подходящий способ доставки для вас и сообщим вам стоимость заранее, решение будет принято вами;
4. У нас естьБольшие запасыИ эта поддержка может сделать очень быструю доставку;
5. Чтобы гарантировать вам максимальный комфорт и удовлетворение, мы принимаем оплату черезT/T, Paypal, Western Union;
6. цена может быть согласована для большего и большого количества;
7. Ваш запрос будет быстро обработан, мы выберем наиболее подходящие товары отправить предложение жим наиболее конкурентоспособную цену для вас.
Другие товары
Если вы заинтересованы в других моделях, пожалуйста, нажмите ниже ссылки для деталей ....
