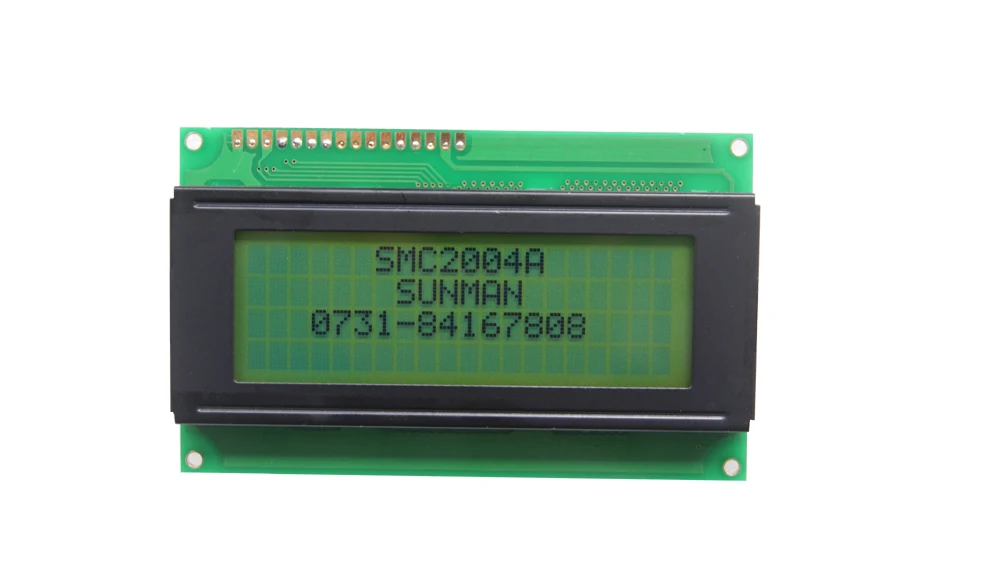

Оптовая продажа rohs stn ЖК модуль 2004 2004b 20x4 4x20 hd44780 монохромный персонаж alphanumer цифровой дисплей
- Category: >>>
- Supplier: Changsha Sunman Electronics Co. Ltd.
Share on (1100013720719):
Product Overview
Description
Оптовая торговля rohs stn lcd модуль 2004 2004b 20x4 4x20 hd44780 монохромный цифровой дисплей
Описание продукта:
Спецификация
Количество точек на дюйм: | 20 символовX4 линии | Цвет ЖК-дисплей: | Желто-зеленый (STN) |
Рабочее напряжение: | 4.8 ~5.2V | Размер символа: | 2,95X4,75 (ШхВ) мм |
Рабочий ток: | 2. 0 мА (5,0 в) | Рабочая температура: | 0~+ 50°C |
Цвет СВЕТОДИОДА: | Желто-зеленый | Температура хранения: | -20~+70°C |
Ток светодиодного блока: | <100mA |
Чертеж
Конфигурация:
PIN-код | Символ | Описание сигнала |
1 | VSS | GND |
2 | VDD | Блок питания |
3 | V0 | Блок питания водителя с ЖК-дисплеем |
4 | RS | Зарегистрировать выбор-низкий = инструкция, высокий = данные (в/л) |
5 | Ж/д | Чтение/запись, низкий = MPU до LCM, высокий = LCM до MPU |
6 | E | Включить, R/W = низкий: данные разговаривают при падении края R/W = высокий: данные могут быть прочитаны на E = 1 |
От 7 до 14 | DB0 для DB7 | Данных ввода/вывода |
15 | Бла | Анод LED |
16 | BLK | Катод LED |
Упаковка & Доставка
Стандартная картонная упаковка:
100-300 шт/кор, 15 кг-20 кг/кор,Размер коробки: 41,5 см * 36,0 см * 50,0 см, 0.075cbm.
Каждый ЖК-дисплей имеет небольшую упаковку в случае поломки.
Доставка:
(1) 1-3 рабочих дня для образцов
(2) 15-30 рабочих дней для большого заказа
(3) товары будут отправлены DHL, TNT, UPS, Fedex (от двери до двери) или вашим назначенным экспедитором
Наши услуги
(1), мы предлагаем один год гарантии после обслуживания и поддержки для вас все время
(2) мы имеем нашу собственную фабрику pcb, обслуживание PCBA доступно, если вам нужно

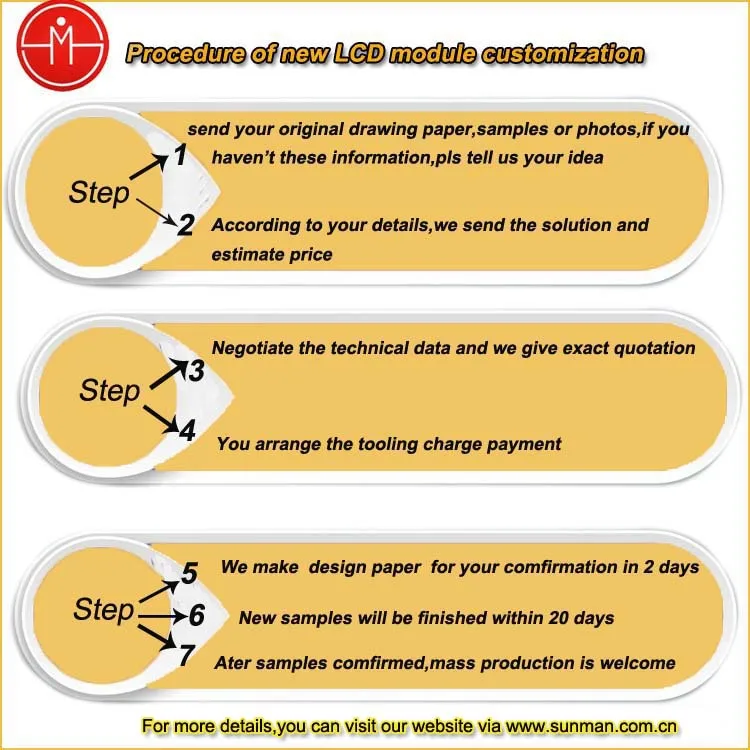

Как настроить
Информация о компании
Сертификаты
Вопросы и ответы
1:МаяЯУ васКомпанияПрофиль?Ответ:Конечно! Наша компания была основана в 1995 году. Который является одним из самых ранних ЖК-модулейПроизводителиВ Китае. В настоящее время у нас есть тысячи стандартных ЖК-модулей для выбора клиента. И специальная настройка приветствуется. Также вы можете скачать наши стандартные продукты PDF в:Www.sunman.com.cn
2, яПо своему усмотрениюЖК-модуль отображает 8 цифр и размер контура 35 мм * 70 мм…?
Ответ:Никаких проблем. Во-первых, пожалуйста, отправьте нам вашу бумагу для рисования или образцы;Мы представим подходящий, если это стандартные продукты. Или мы можем изменить на основе одного из них.
3,Этот ЖК-модуль-это то, что мы хотим, но он большого размера, есть ли у вас меньший размер?АИ содержимое дисплея нужно немного изменить.
Ответ:Для ЖК-модуля сегментного типа, если вам нужно изменить размер контура или дисплейСодержание, Новое ЖК-стекло. Форма нужна. Мы сообщим вам о плате за пресс-форму после подтверждения оплаты, мы начнем рисовать бумагу для вашей проверки.
4. Подсветка этого ЖК-модуля желто-зеленая,Но ЯПо своему усмотрению синей подсветкой.
Ответ:Без проблем, мы можем изменить для вас.
5, я хочу настроить новый ЖК-модуль.CМожете ли вы сделать?
Ответ:Да, можем.PОтправьте бумагу для рисования.ЯЕсли у вас нет, пожалуйста, сообщите мне общий размер ЖК-дисплея, информацию о дисплее, если нужна подсветка или печатная плата с IC, мы оценим стоимость и дадим вам цену в ближайшее время.
6. какое время для оснастки
Ответ: От 15 до 30 дней после оплаты бумажных принадлежностей и инструментов, мы можем сказать вам точное время, когда вы comfirm th drawing paper
7: пройденное расстояниеМожете ли вы отправить нам образцы для проверки?
Ответ:Да. Для заказов по образцу, есть в наличии
8,Что такоеВремя на выполнение заказа?
Ответ:Если у нас есть запас для стандартных, время доставки один день после оплаты. Если это массовое производство для специальных, то время выполнения составляет около 1530 дней. Если мы сможем закончить раньше, мы вышлем вам информацию заранее
9. Можете ли вы принять Paypal или кредитную карту?
Ответ:Да. Мы можемПринимаемPaypal, T/T, West union, кредитная карта..
Контактные данные
Свяжитесь с нами по электронной почте/skype: dorisdoris371
Или отправьте ваши детали запроса ниже для образцов,Нажмите «отправить» сейчас
