Product Overview

Description




Описание продукта:

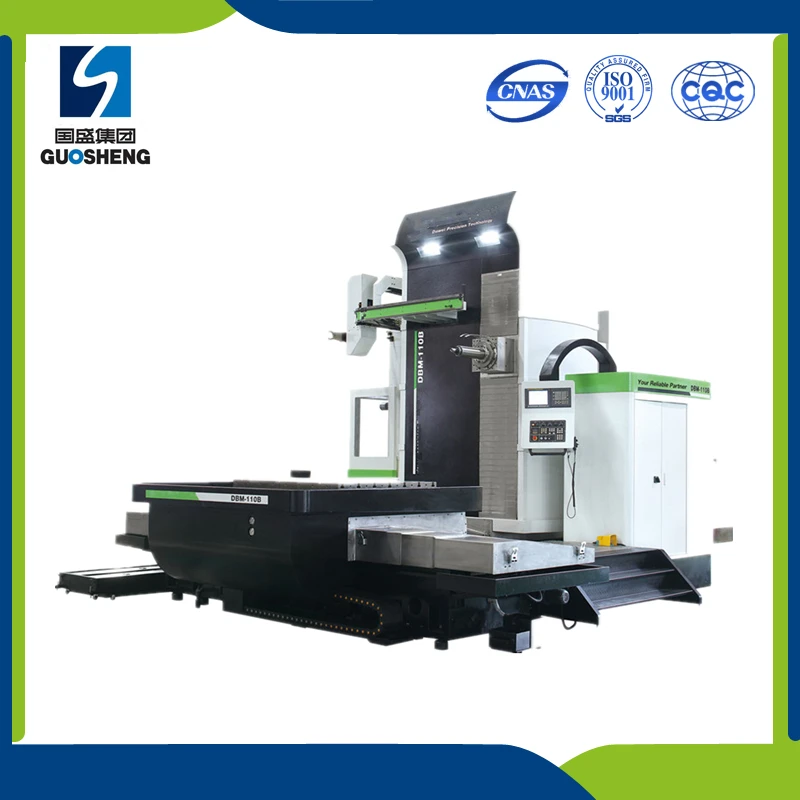

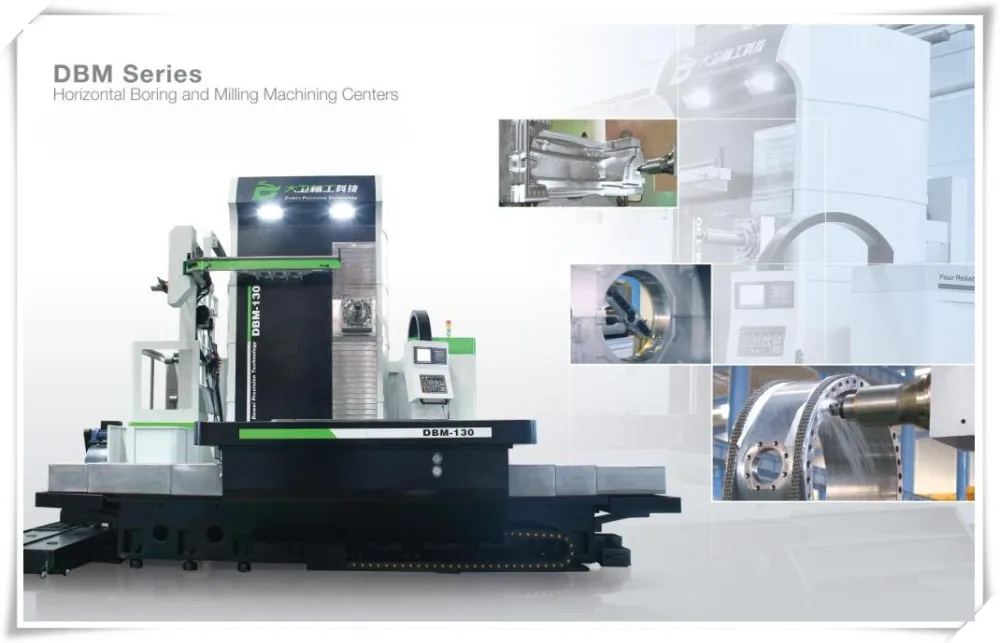

DBM 130B горизонтальной расточный станок с ЧПУ

Основные будущее

ДБм 130A серии

СПриятный внешний видВ целом, симметриКоординатно-раскладка клавиатуры. Горизонтальная Расточная машина кровать, колонна, вниз рельсы сиденьяПрямоугольной формыИ хорошая стабильность. Руководство по использованиюХолодильное закаленные, Высокая износостойкость.Синхронный с цифровым дисплеем, Интуитивно понятный и точный, может повысить эффективность и снизить затраты.

Модель
Блок
DBM-130
DBM-130A
DBM-130B
Перемещение по оси X (стандарт)
Мм
2000
3500
4500
Перемещение по оси X (опционально)
Мм
2500/3000/3500
4500/5500
5500
Перемещение по оси Y (стандарт)
Мм
2200
2600
3500
Перемещение по оси Y (опционально)
Мм
2600
3500

Перемещение по оси Z (стандарт)
Мм
1500
1500
2000
Перемещение по оси Z (опционально)
Мм
2000
2000
2500
Путешествие по оси W (стандарт)
Мм
700
700
700
Центр рабочей поверхности шпинделя
Мм
0 ~ 2200
0 ~ 2600
0 ~ 3500
Нос шпинделя в рабочий центр
Мм
-40 ~ 2160
100 ~ 2000
100 ~ 2000
Spinde диаметр
Мм
130
130
130
Шпинделя с коническим отверстием

ISO 50
ISO 50
ISO 50
Скорость вращения шпинделя (стандартная)
Об/мин
35 ~ 3000
35 ~ 3000
35 ~ 3000
Количество шагов вращения шпинделя

2 шага
2 шага
2 шага
Размер таблицы (опционально)
Мм
1400 × 1600
(1600 × 1800)
1800 × 2200
(2500 × 2500)
2500 × 2500
Ссылка диафрагмы
Мм
φ140H7
φ330H7
φ330H7
Макс. нагрузка на рабочий стол
Кг
8000/10000
15000/20000
20000/25000
T-shot
Мм
24H7*200*7
24H78150*11
24H78150*15
Ось W

Ременной передачи
Ременной передачи
Ременной передачи
Скорость резки X/Y/Z/W
М/мин
10/10/10/5
10/10/10/5
10/10/10/5
Быстрая подача скорость X/Y/Z/W
М/мин
10/10/10/8
10/10/10/8
10/10/10/8
Емкость Инструмент журнал

60
60
60
Макс. вес инструмента
Кг
25
25
25
Макс. Длина инструмента
Мм
500
500
500
Макс. диаметр инструмента (без прилегающего инструмента)
Мм
φ125/250
φ125/250
φ125/250
Мотор шпинделя
КВт
FANUC 22/30
FANUC 22/30
FANUC 22/30
Точность определения местоположения станка
Мм
±0. 010
±0. 010
±0. 010


Основные детали

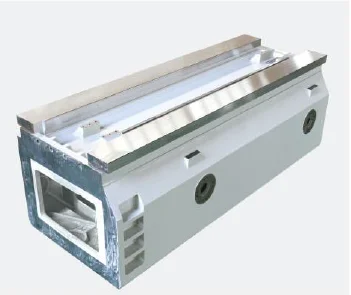

Структуры оси X/Y/Z

Meehanite интегрированное литье формирование и устойчивость к истиранию, снятие стресса позволяетВысокая ударопрочность, Возможность поглощения вибрацииВышеЧем обычный чугун, чтобы улучшить стабильность станка.

Мяч экипажа и тяжелая нагрузка линейных роликовых направляющих

C3 класс Высокая точность шариковый винт и высокая точность P класс тяжелая нагрузка ролик линейная направляющая конструкция, чтобы гарантировать, чтоТяжелая осевая и радиальная сила резки.






Наш сервис

Характеристики рабочего стола

Действие индексирования надежно и стабильно зависит от привода скользящей поверхности большого диаметра и двойных шестерен90 °Определение местоположения штифтов независимо исследовано и разработано компанией Dawei гарантирует высокую точность.

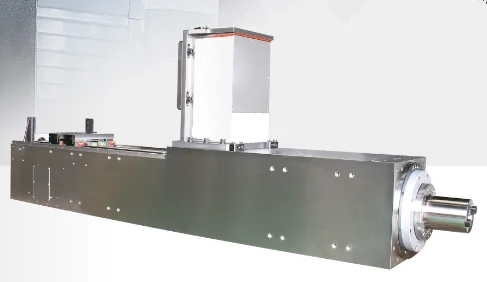

Шпинделя

Тип шестерни главный вал головкиИнтегрально литая под давлениемИмеетБолее высокую жесткостьЧем средняя Структура основного вала комбинированного типа, улучшает стабильность машины.



Применение



Оборудование компании Dawei может удовлетворить требования различных источников энергии, в том числе нефти, судостроения, конструкционных частей, инженерной техники, аэрокосмической, дизельного двигателя, тяжелой техники и других производственных площадей спроса.
●Аэрокосмической
●Кораблей
●Химическая промышленность
●Водное хозяйство
●Клапаны
●Ветроэнергетическое оборудование
●Инженерной техники

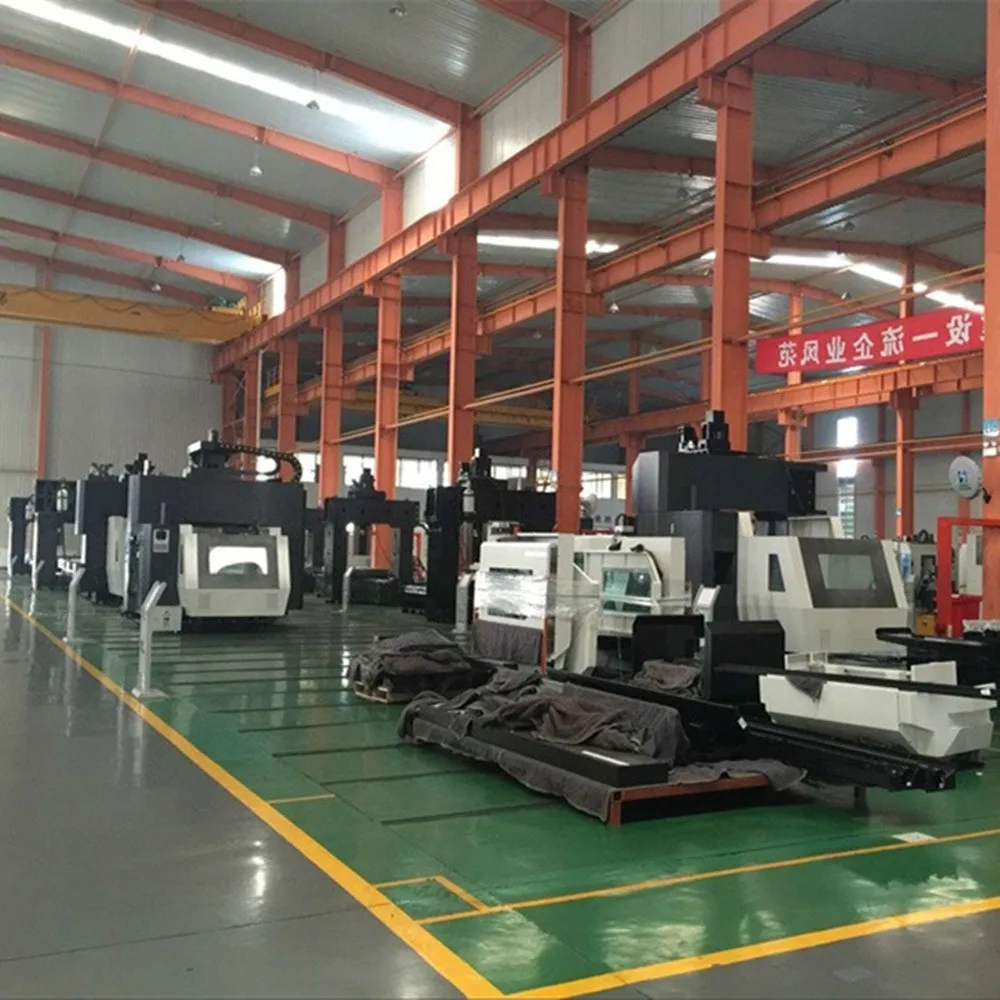

Упаковка & Фабрика

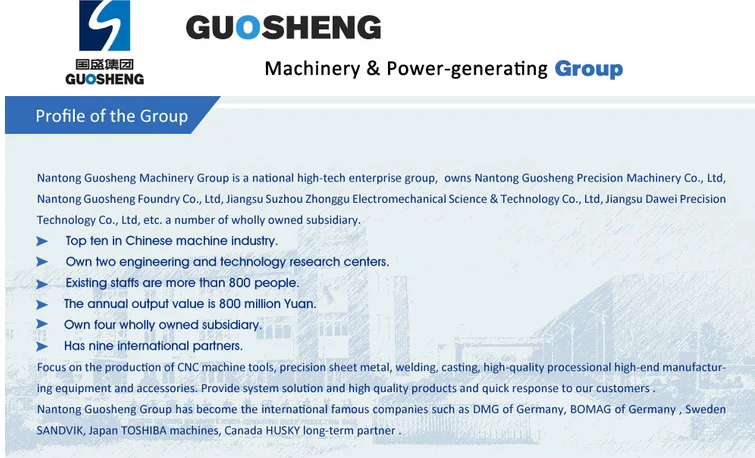

Jiangsu Dawei Precision Technology co., ltd. является компанией, специализирующейся на исследовании, разработке и производстве горизонтальных расточных и фрезерных машин и горизонтальных машинок. Компания является совместной компанией Nantong Guosheng Machinery & Power-generating Group, профессиональным производителем станков с ЧПУ и передовой технической командой из Тайваня.
