Услуги OEM/ODM: | |||
Слоев | 1-22 слоя | Мин. Ширина линии | 2mil |
Максимальный размер платы (односторонний и двусторонний) | 700*1200 мм | Минимальная ширина кольцевого кольца: vias | 3mil |
Отделка поверхности | HAL (без Pb), покрытый Ni/Au, иммерсионное серебро, Imm Ni/Au, Imm Sn, жесткий Золото, OSP, и т. Д. | Минимальная толщина доски (многослойная) | 4 слоя: 0,4 мм; 6 слоев: 0,6 мм; 8 слоев: 1 мм; 10 слоев: 1,2 мм |
FR-4; высокая Tg; Высокая CTI; без галогенов; Высокая частота (rogers, taconic, PTFE, nelcon, ISOLA, polyclad 370 HR); толстая медь | Толщина покрытия (техника: Immersion Ni/Au) | Тип покрытия: Imm Ni, Min./Max толщина: 100/150 u'' Тип покрытия: Imm Au, Min./Max толщина: 2/4 u'' | |
Управление сопротивлением | ± 10% | Расстояние между Линия для восхождения на борт край | Контур: 0,2 мм V-CUT: 0,4 мм |
Базовая толщина меди (Внутренний и внешний слой) | Минимальная толщина: 1/3 унций Макс. Толщина: 6 унций | Минимальный размер отверстия (толщина доски ≥2мм) | Аспект ratio≤16 |
Готовая толщина меди | Внешние слои: Минимальная толщина 1 унции, Максимальная толщина 10 унций Внутренние слои: Минимальная толщина 0,5 унций, Максимальная толщина 6 унций | Макс. Толщина платы (Односторонний и двусторонний) | 6 мм |








1)Intech Electronic Technology Co., LtdБыла обнаружена в 1999 году. Компания является сильной и профессиональной технической, с совершенной системой обеспечения качества и усовершенствованным испытательным инструментом. intech является одним из профессиональных производителей печатных плат из Шэньчжэня, Китай, который имеет две ветви Intech цепи и Intech электронные. У нас есть профессиональный дизайнер печатных плат для ваших требований к макету печатных плат. Мы разрабатываем одиночные, двойные и многослойные, жесткие, гибкие, гибкие печатные платы и PCB в сборе.
2)У нас есть UL Файл для Intech, UL unumber E358070, и с ISO9001 & TS16949 сертификатом.
3)85% наших продаж-это Зарубежные продажи и экспорт в Европу, Соединенные Штаты и Азию.
4)Большинство наших досок используются для EMS, промышленных, силовых, медицинских и других продуктов.
Мы, ИНТЕК, всегда принимаем это в качестве нашей миссии"Приоритетный клиент, эффективное обслуживание", Мы настаиваем на этом принципе управления"Развитие способствует управлению, эффективности управления". Все наши сотрудники имеют в виду"Высокое качество просите выживания, высокая технология просите развития". Мы будем стараться достичь нашей стратегической цели: профессиональное управление, крупномасштабная промышленность, международный рынок"


Мы можем поддержать ваши исследования и разработки и удовлетворить ваши быстрые жизненные циклы. мы создали отделенный отдел, где эксклюзивный производственный планировщик будет следовать вашим заказам, чтобы удовлетворить требования быстрого прототипирования и быстрого поворота PCB.


Печатная плата: вакуумная упаковка
Монтажная плата PCB: ESD пакет с пузырьковой защитой

Слой | Прототип PCB света СИД | Низкая аудио-разъемом быстр-поворота |
0 | 4 рабочих дней | 2 рабочих дней |
1 | 4 рабочих дней | 2 рабочих дней |
2 | 4 рабочих дней | 2 рабочих дней |
4 | 5 рабочих дней | 3 рабочих дней |
6 | 5 рабочих дней | 4 рабочих дней |
8 | 7 рабочих дней | 5 рабочих дней |
10 | 7 рабочих дней | 5 рабочих дней |
12 | 8 рабочих дней | 6 рабочих дней |
14 | 8 рабочих дней | 6 рабочих дней |
16 | 8 рабочих дней | 6 рабочих дней |
18 | 8 рабочих дней | 6 рабочих дней |
20 | 8 рабочих дней | 6 рабочих дней |
22 | 8 рабочих дней | 6 рабочих дней |
1.Чтобы предложить хорошее качество PCB/PCBA нашему клиенту, мы сделаем много видов тестирования для обеспечения качества перед отправкой
2.Исходящий тест для проверки минимальной толщины PTH Cu, минимальной толщины поверхности Cu, данных ENIG Au, Ni данных, тестирование адгезии слоя Au, тестирование адгезии soldermask, тестирование адгезии шелкографии, тестирование теплового напряжения, твердость тестирования, твист тестирования, лук тестирования
3.Тестирование микросечения для проверки толщины отверстия, поверхностной меди, обмотки меди, целостности отверстия, толщины пайки и стека.
4.E-test для проверки любого открытого/короткого замыкания.
5.Термостресс-тест, чтобы избежать дезаминации, кори и других.
6.Растворимость PTH, чтобы избежать обесцвечивания, морщин, волдырей, кори, выдувных дыр, солевых масок, и солевых масок, заполненных дырками, полностью.
Испытание сопротивления, и так далее...

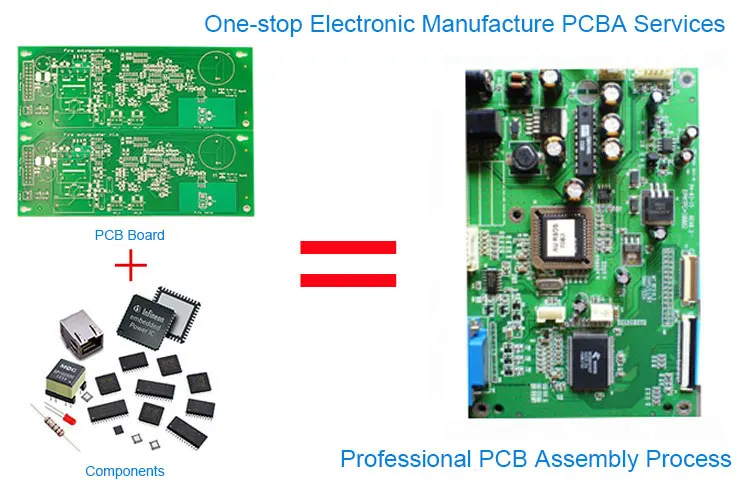

Intech: Мы предоставляем готовые решения, включая RD, изготовление печатных плат, SMT, окончательную сборку, тестирование и другие дополнительные услуги.
Intech: Наши PCB/PCBA услуги в основном для промышленности, включая медицинские, автомобильные, энергетические, измерительные/Измерительные, бытовая электроника.
Intech: Intech является фабрикой с PCB фабрикой, расположенной в Китае и SMT сборочных заводов как в Китае, так и в США.
Intech: Да, мы открыты и прозрачны в каждом производственном процессе, ничего не скрывая. Мы приветствуем клиентов, проверяющих наш производственный процесс и проверяющих дом.
Intech: мы готовы подписать NDA действие местным законодательством и обещаем сохранить данные клиентов на высоком конфиденциальном уровне.
При размещении заказа на печатную плату клиентам необходимо предоставить файл Gerber или PCB. Если у вас нет файла в правильном формате, вы можете отправить все детали, связанные с продуктами.
Когда вы размещаете заказ PCBA, вам нужно предоставить Gerber или pcb файл и список BOM для нас.
