Wi Fi беспроводной плате маршрутизатор печатной платы конструкция сборки и макет службы

Wi-Fi беспроводная печатная плата маршрутизатор pcb плата сборка дизайн и макет услуги

 Наш сервис

• Дизайн и макет печатной платы
• Обратный инжиниринг
• Быстрый прототип печатной платы
• Изготовление печатных плат
• Быстрая сборка печатных плат Prorotype
• Обслуживания агрегата PCB

Возможности:

• Сверхскоростной дизайн
• Дифференциальное и контролируемое сопротивление
• Соответствует длине следов
• Дифференциал пар
• Соотношение сигнал целостности
• Многослойный, любой слой
• Аналоговые, цифровые и радиочастотные конструкции

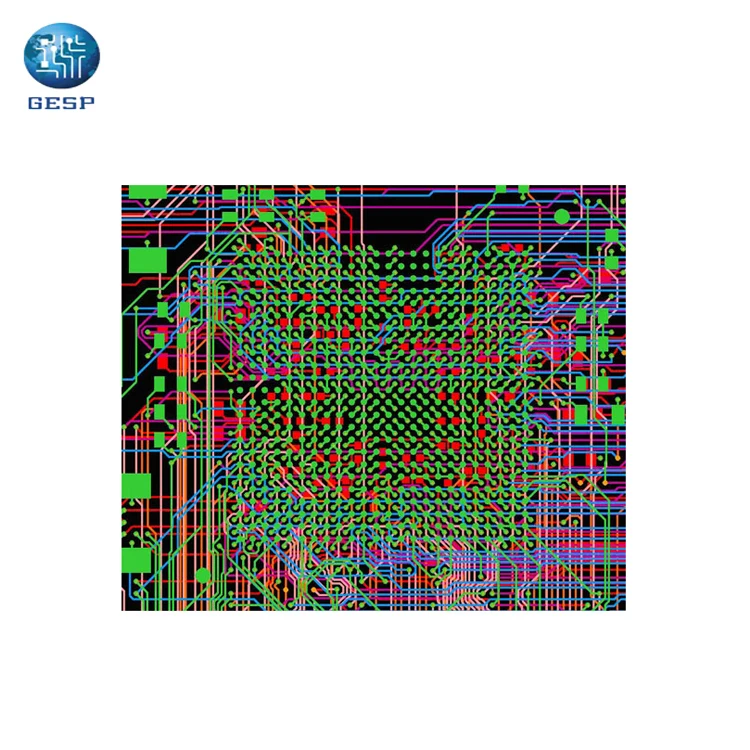

• Микро-bga и BGA
• Гибкие платы
• Конструкция для manufacturability
• Конструкция для теста
• По ограничению на использование опасных материалов в производстве соответствия
• IPC стандартов

Ключевые преимущества дизайна печатной платы:

• Опытные и опытные дизайнеры.
• Специализируется на новейших и самых передовых технологиях PCB.
• Точный, надежный и надежный сервис.
• Быстрое время вращения.
• Полная возможность использования под ключ.

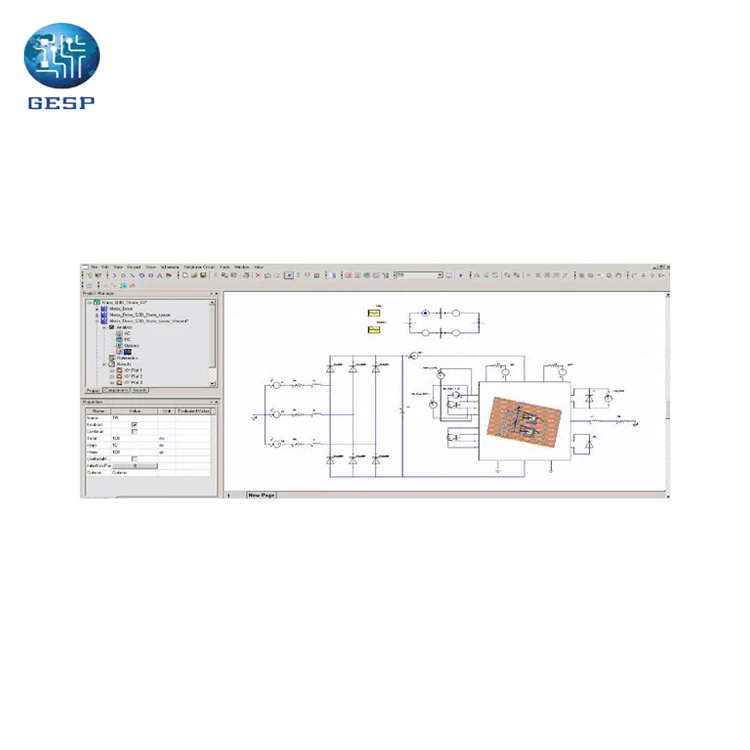

CAD платформы:

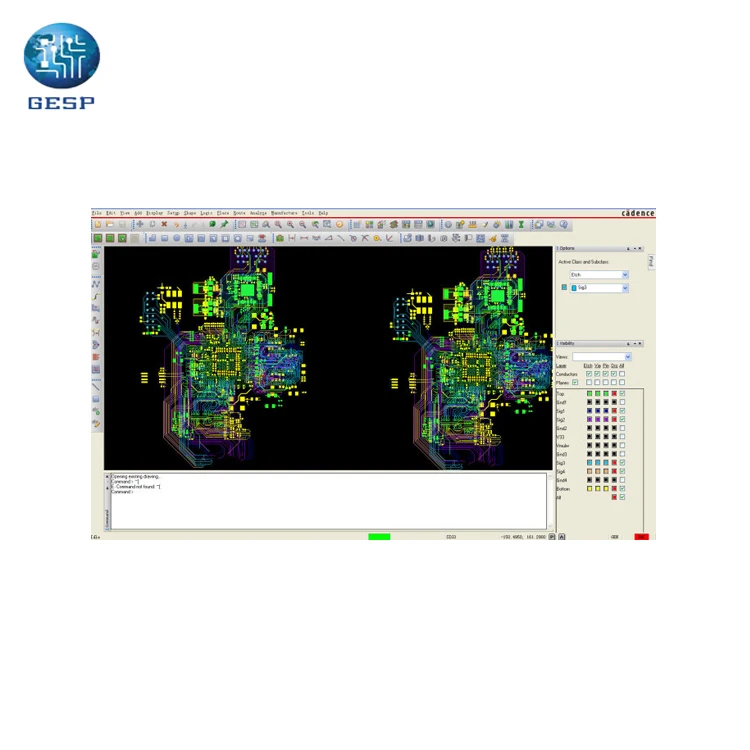

• Cadence OrCAD/Allegro
• Altium PCAD
• Altium Designer

Gesp Technology (Dalian) co., Ltd.

Технология GESP-это компания, специализирующаяся на дизайне печатных плат, производстве печатных плат и сборке печатных плат. Наша цель-"полное удовлетворение потребностей клиентов", и это ядро деятельности Gesp.

GESP предлагает большинство типов печатных плат, с очень конкурентоспособными ценами, стандарты приемлемости IPC, Инженерный анализ, массовое производство, логистическая организация, контроль качества, тестирование и послепродажное обслуживание.

Наша команда дизайнеров

Мы имеем более 50 лет комбинированного опыта в проектировании печатных плат. Благодаря этому опыту персонал Gesp понимает технические проблемы, связанные с успешным завершением вашей концепции.

Наши клиенты

Все товары имеют сертификаты ISO9001, ROHS, TS16949, UL и продаются в десятки стран и регионов, например, США, Германии, Австралии, Мексики, Франции, Италии, испания, Нидерланды, Англия, Таиланд, Турция, Пакистан и Южная Корея.

1. Какая информация требуется для дизайна заказ?

• Счет материалов (BOM).
• Окончательный список.
• Печатная копия (или электронная версия) схем.
• Спецификации для специальных деталей, если таковые имеются.
• Любые специальные инструкции по стеку слоев (например, сигнальные, наземные и силовые Самолеты) и разделению плоскостей.
• Любой чертеж/детальные царапины показывая форму доски, размер, и монтажный механизм, или теплоотвод, и т. д.
• Идентификация текста шелкографии, включая номера деталей и изменения.
• Любые сигналы, требующие специальной маршрутизации.
• Любые требования к размещению или ограничения (идеи размещения очень полезны).

2. Можно ли быть уверенным документов поставляется с дизайном заказ?

• Файлы дизайна печатной платы.
• Стандартные печатные платы (Gerber & NC-Drill в стандартных форматах).
• Схемы и BOM в том случае, если схема процесса ввода, занимающихся разработкой заказ.
• Монтажные чертежи.
• Сборочный файл данных.
• Файлы трафаретов паяльной пасты.
• Другие дополнительные файлы по желанию клиента

3. Как снизить стоимость и время для макета печатной платы?

• Предоставьте максимально точную информацию о конструкции цепи и требованиях к системе.
• Избегайте/Минимизируйте изменения на схеме после начала процесса макета PCB.
• Уменьшение плотности и выполнение практических требований.
• Выберите ответственного и высококвалифицированного дизайнера печатных плат.
• Схемы и BOM в том случае, если схема процесса ввода, занимающихся разработкой заказ.
• Монтажные чертежи.
• Сборочный файл данных.
• Файлы трафаретов паяльной пасты.
• Другие дополнительные файлы по желанию клиента.
