Сверхтонкая мельница серии SCM 8021 для измельчения горной породы руды мела кальцита корбоната кальция мрамора кварца

Основная информация

【Размер материала на входе】: < 20 mm

【Производительность】: 500-12000 кг/ч

【Тонкость помола готовой продукции】: 325-2500 меш

【Сфера примемения】: применяется для переработки в порошок высокой тонкости различных материалов, используемых в горной, металлургической, химической, строительной и др. отраслях промышленности.

【Сырье】: Широкий спектр руды, горных пород и др. материалов средней и низкой твердости,  с твёрдостью по шкале Мооса до 6 единиц и влажностью ниже 6%. В частности, кальцит, мел, известняк, доломит, каолин, бетонит, талык, слюда, магнезит, иллит, пирофиллит, вермикулит, сепиолит, аттапульгит, ректорит, диатомит, барит, гипс, алунит, графит, флюорит, фосфорная руда, калиевая руда, пемза и т.д.

Общая информация о машине

Мельница сверхтонкого помола серии SCM разработана на основе пятнадцатилетнего опыта нашей компании в производстве мельниц. Эта мельница содержит в себе все достоинства мельниц, произведенных зарубежными и отечественными производителями. На основании множества исследований и испытании 12 видов мельниц, в том числе и мельницы молоткового горизонтального типа было разработано высокоэффективное оборудование сверхтонкой обработки материала с низким энергопотреблением.

Мельница сверхтонкого помола серии SCM – это оборудование для переработки материала в тонкий и сверхтонкий порошок. Мельница главным образом применяется для помола невоспламеняющихся и невзрывоопасных хрупких материалов средней и низкой твердости, с твердостью по шкале Мооса до 6 единиц и влажностью ниже 6%, таких как, кальцит, мел, известняк, доломит, каолин, бетонит, талык, слюда, магнезит, иллит, пирофиллит, вермикулит, сепиолит, аттапульгит, ректорит, диатомит, барит, гипс, алунит, графит, флюорит, фосфорная руда, калиевая руда, пемза и т.д.

Преимущества и особенности машины

v Высокая эффективность. Производительность данной мельницы на 40% выше, чем у струйной мельницы и мельницы с перемешиванием мелющей среды, при одинаковой тонкости готовой продукции и мощности двигателя;

v Высокая надежность быстроизнашивающихся деталей. Срок эксплуатации быстроизнашивающихся деталей мельницы дольше, чем у ударной дробилки и турбинной мельницы, при измельчения одинакового материала с получением одинаковой тонкости продукции. Обычно он составляет более 1 года;

v Высокие безопасность и надёжность. Отсутствуют такие проблемы, как быстрый износ подшипников и уплотняющих элементов, износ машины из-за ослабления винтов. Это достигнуто отсутствием внутри помольной камеры подшипников качения и винтов;

v Высокая тонкость готовой продукции. Тонкость продукции после первого прохода может доходить до d97≤5μm;

v Охрана окружающей среды. Использование импульсного рукавного фильтра и глушителя позволяет уменьшить загрязнение окружающей среды пылью и шумом до уровня, предусмотренного государственными экологическими нормативами.

Принцип действия

     Двигатель главной машины приводит в движение главный вал и поворотные тарелки, находящиеся на разных слоях, с помощью редуктора. Поворотные тарелки вращаются посредством несколько десятков роликов по рольгангам колец с помощью осевых пальцев.

      После дробления крупных кусков материала молотковой дробилкой получаем мелкозернистый материал, затем ковшовый элеватор направляет его в бункер. Электромагнитный вибропитатель равномерно подает материал в центр питающей тарелки, а потом материал под действием центробежной силы перемещается на все стороны тарелки и попадает в рольганги помольного кольца, и прессуется, обкатывается, отшлифовывается и измельчается роликами и кольцами. Порошок, пройдя помол первого слоя, попадает на второй и третий слои. Центробежный высоконапорный вентилятор подсасывающим действием подает внешний воздух в машину. Пройдя помол третьего слоя, грубый порошок потоком воздуха выводится в сепаратор.

      Вращающееся внутри сепаратора турбинное колесо заставляет грубый порошок падать обратно для повторного помола, а мелкий порошок потоком воздуха выводится в циклонный сборник порошка, и выпускается через разгрузочный клапан, становясь готовой продукцией. Поток воздуха с небольшим количеством мелкой пыли выводится наружу через вентилятор и глушитешь после очистки с помощью импульсного рукавного фильтра.

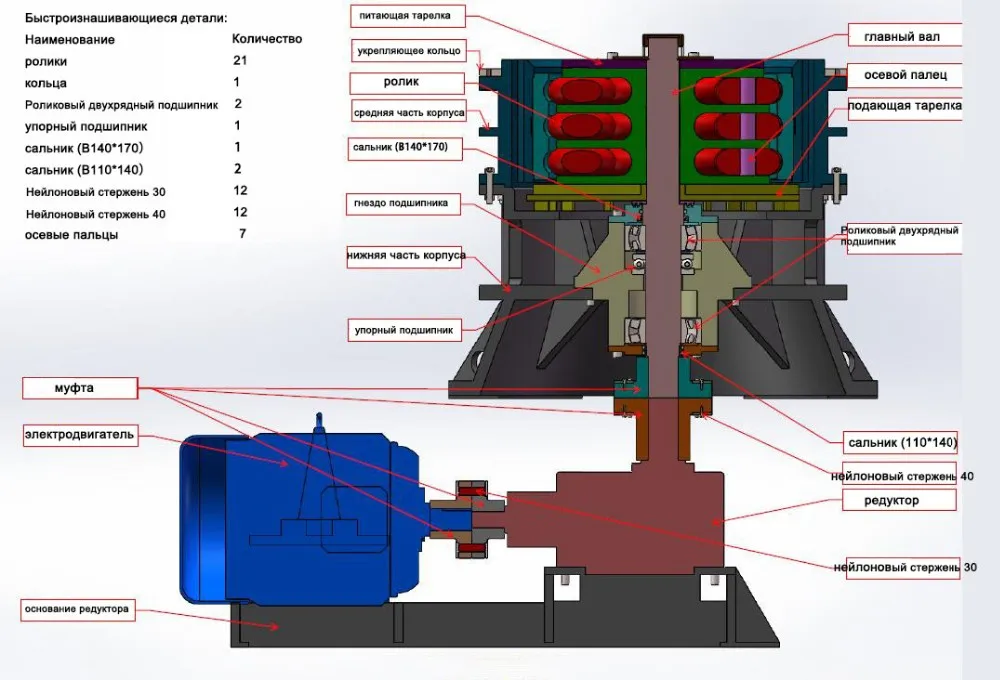

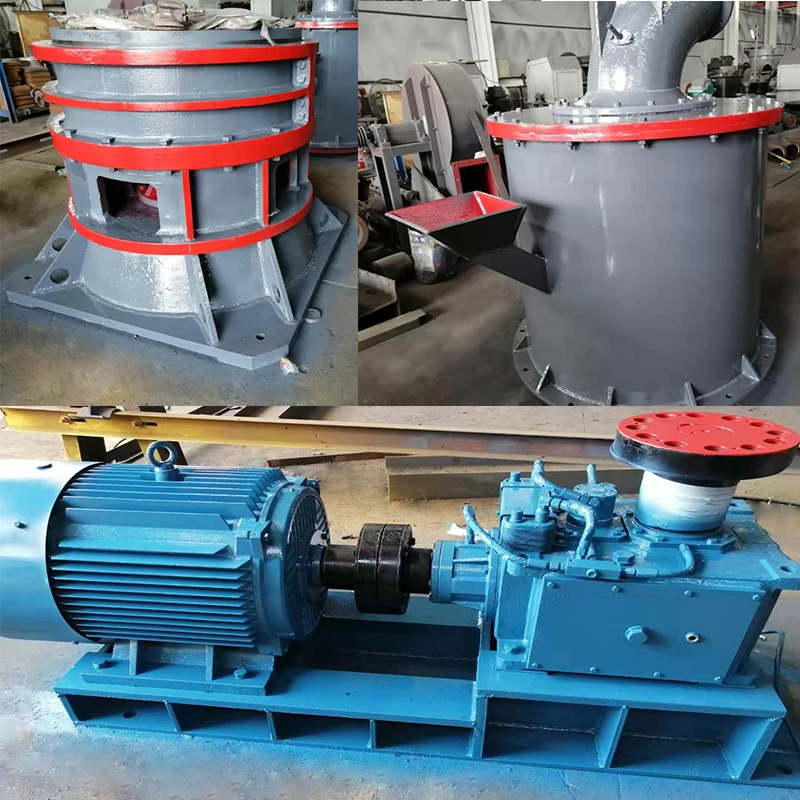

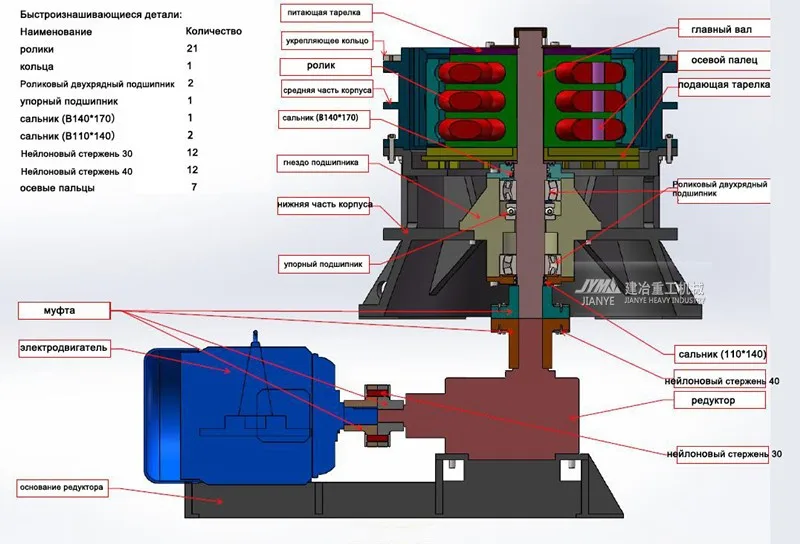

Основная конструкция главной машины (мельницы модели SCM8021)

Трехмерная схема конструкции мельницы

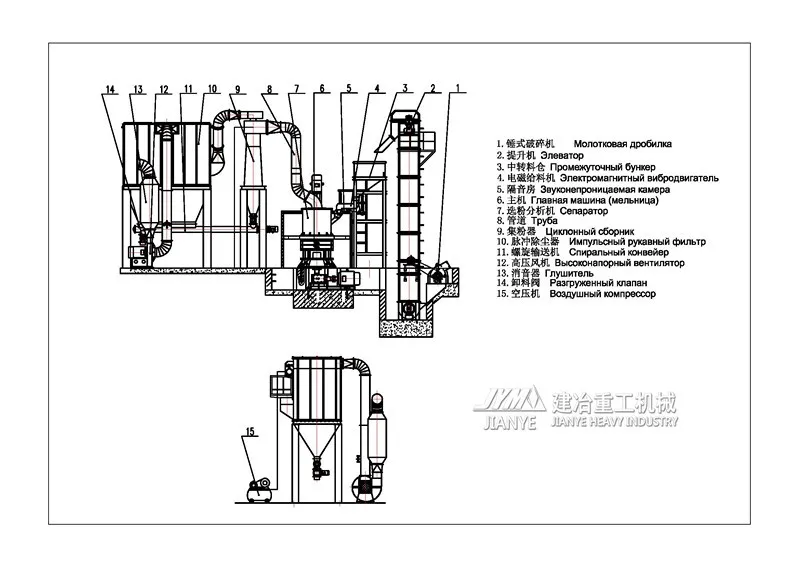

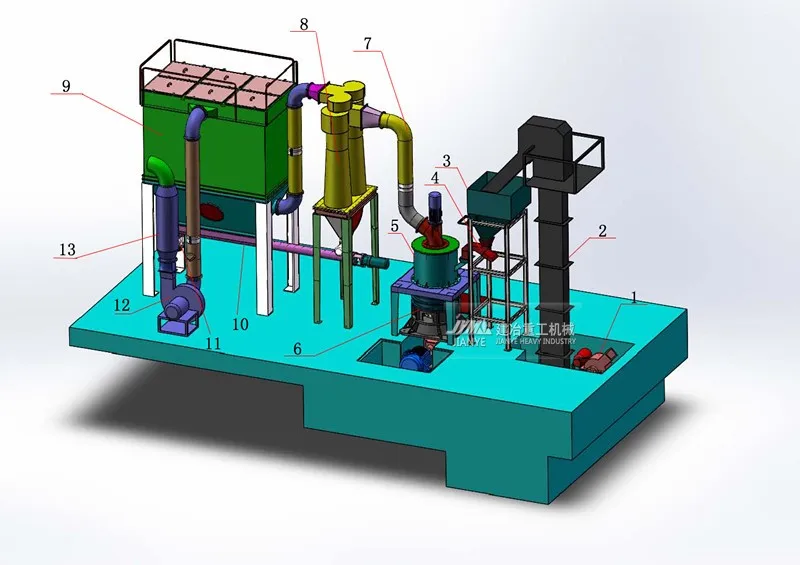

Двумерная схема полного помольного комплекса

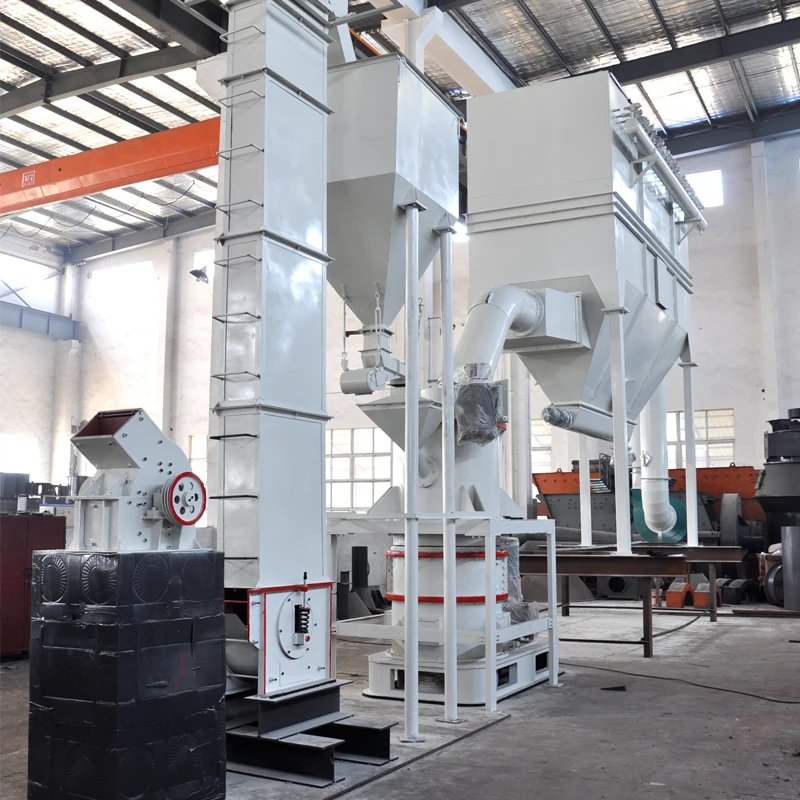

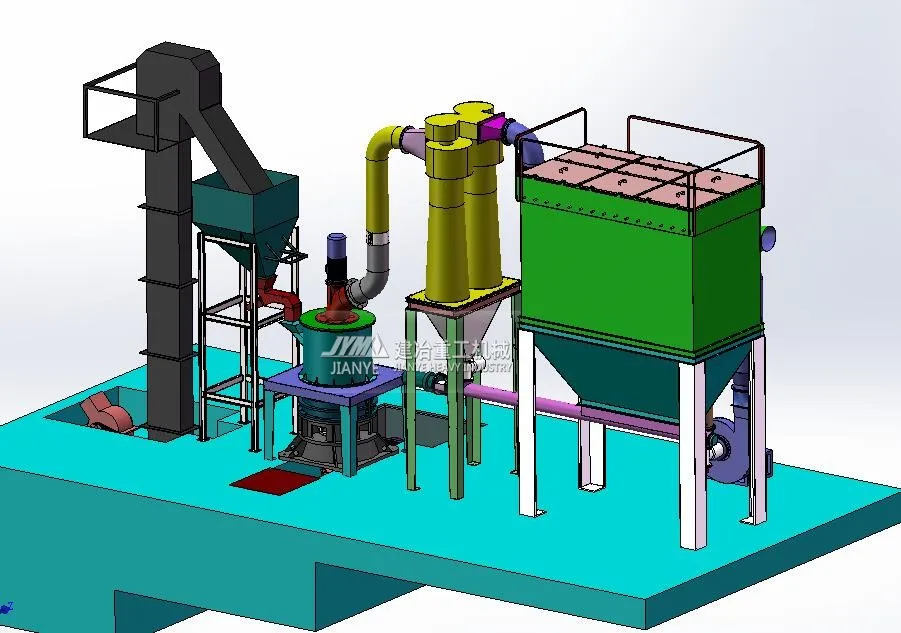

Трехмерная схема помольного комплекса

 1. Молотковая дробилка  2. Элеватор  3. Бункер  4. Электромагнитный вибропитатель  5. Сепаратор  6. Главная машина (мельница)  7. Труба  8. Циклонный сборник  9. Импульсный рукавный фильтр 10. Спиральный конвейер 11. Разгрузочный клапан 12. Высоконапорный вентилятор  13. Глушитель

Технические параметры мельницы сверхтонкого помола серии SCM:

Сфера применения

 Мельница сверхтонкого помола серии SCM – это оборудование для переработки в тонкий и сверхтонкий порошок различных материалов, используемых в горной, металлургической, химической, строительной и др. отраслях промышленности.

Материал / сырье

Мельница главным образом применяется для помола невоспламеняющихся и невзрывоопасных хрупких материалов средней и низкой твердости, с твердостью по шкале Мооса до 6 единиц и влажностью ниже 6%, таких как, кальцит, мел, известняк, доломит, каолин, бетонит, талык, слюда, магнезит, иллит, пирофиллит, вермикулит, сепиолит, аттапульгит, ректорит, диатомит, барит, гипс, алунит, графит, флюорит, фосфорная руда, калиевая руда, пемза и т.д.

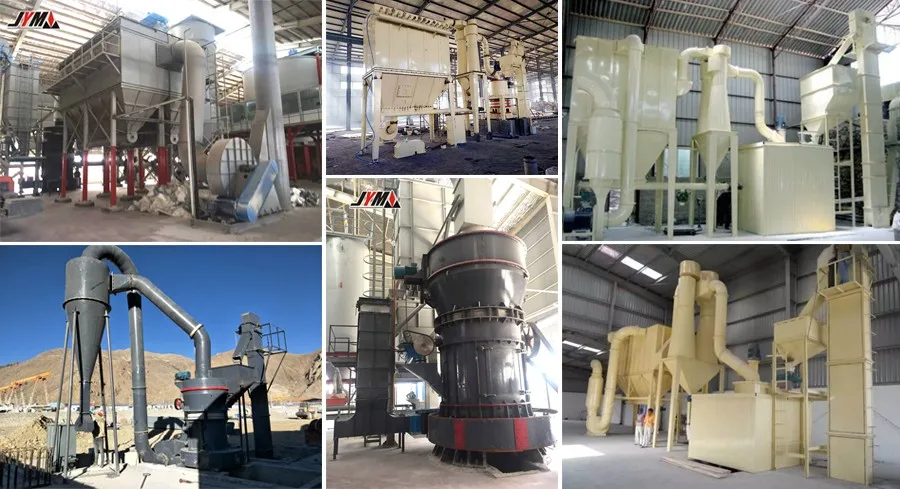

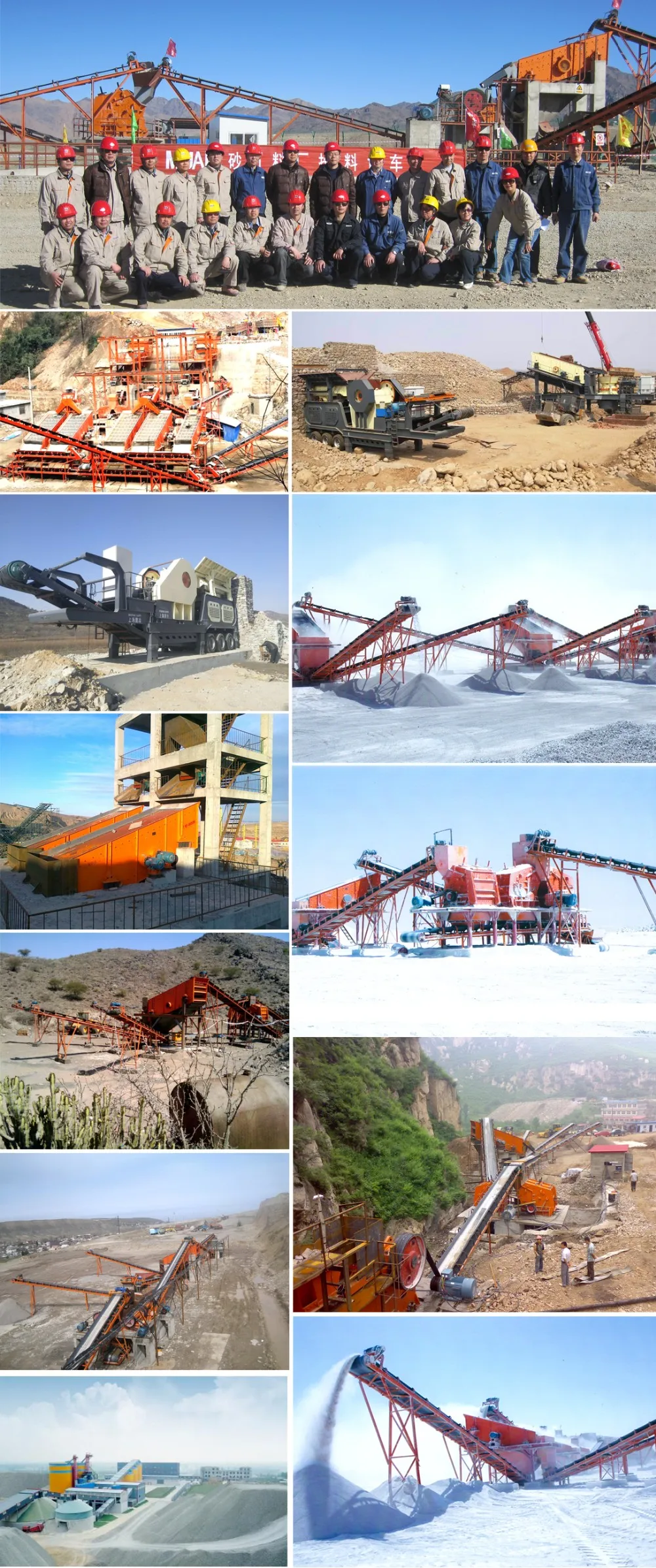

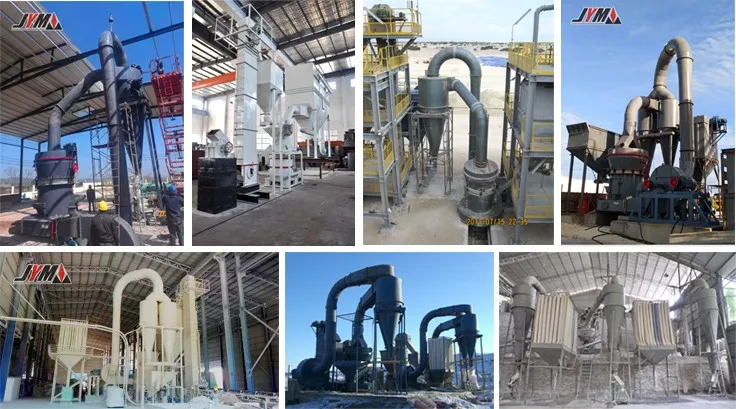

Фотоотчеты наших клиентов

Шанхайская Машиностроительная Компания Цзянье не только поставляет высококачественную продукцию и обладает богатым опытом послепродажного обслуживания посредством работников компании, но и следит за тенденциями, используя технологии Интернета в различных областях для производства и проведения бизнес-операций, активно используя Интернет-маркетинг, и своевременно предоставляя Вам информацию о новейших продуктах компании и техническое обслуживание. Мы надеемся на то, что Вам нужны не только лишь продукция, но и полноценное послепродажное обслуживание. Сотрудники компании Цзянье уделяют пристальное внимание техническим сторонам и качеству продукции и готовы предоставить клиенту удовлетворительное, спокойное, уверенное и надежное обслуживание.

 Информация о компании

    ООО Шанхайская Машиностроительная Компания Цзянье – это специализированное предприятие по производству и разработке дробильно-сортировочного оборудования, различных моделей дробилок, промышленных мельниц для горной, железной, химической, металлургической и др. промышленностей. Компании присвоено звание “Ново-высокотехнолоническое предприятие”. Эффективность продуктов нашей компании достигла международного передового уровня среди аналогичных продуктов.

     С момента основания компания Цзянье всегда придерживается следующей цели: “Целостность и прагматичность, научные и технологические инновации”, и заслужила доверие многих наших клиентов хорошей репутацией, отличным качеством, приемлемыми ценами и своевременной доставкой, а также прошла международную сертификацию системы качества GB/T19001-2000-ISO9001:2000 и GB/T19001-2008/ISO9001:2008. Шанхайская Машиностроительная Компания Цзянье построила хорошие деловые отношения со многими китайскими и иностранными компаниями, такими как: Baosteel MCC13, Hydropower Eight Bureau (Гидроэнергетика бюро восемь), Twenty Five Bureau, Chengdu Sichuan Luqiao, Chinese Aircraft company (Китайская Компания Авиастроения), PT.SUPER ADITEKNIK (Индонезия), HUMAN ENGINEERING CO., LTD (Саудовская Аравия) и др.

Занимаясь производственно-торговой деятельностью около 20 лет, мы приобрели серьезный опыт, устойчивую репутацию и выход на рынок более 20 провинций и городов Китая, а также на международный рынок таких стран как Мексика, Индия, Россия, Бангладеш, Вьетнам, Казахстан, Киргизия, Узбекистан, Непал, Тайвань и др.

      Наш девиз - "Гармоничное и активное развитие компании!". Сотрудники компании Цзянье в своей работе придерживаются следующих принципов: внедрение передовых технологий, обеспечение высокого качества и разумных цен, достойное обслуживание, и ставят основной целью работы компании удовлетворение потребностей клиента. Компания с радостью приглашает клиентов из Китая и зарубежных стран посетить наш завод, ознакомиться и получить консультации нашей компании.

В: Срок поставки

О: В течение 30 рабочих дней с момента получения авансового платежа.

В: Условия оплаты

О: Клиент оплачивает 30% всей стоимости в качестве аванса, 70% клиент оплачивает непосредственно перед отправкой оборудования.

В: Об установке

О: При необходимости мы направим техников, чтобы помочь клиентам установить и проверить оборудование.

В: О гарантии

О: 100% новое оборудование. Гарантируем ремонт, замену и возврат некачественной продукции. Срок гарантии - 1 год

В: Какие данные нужно сообщить, чтобы получить лучшее коммерческое предложение?

О: материал; производительность; тонкость помола готовой продукции и применение продукции; макс. размер на входе и др.
