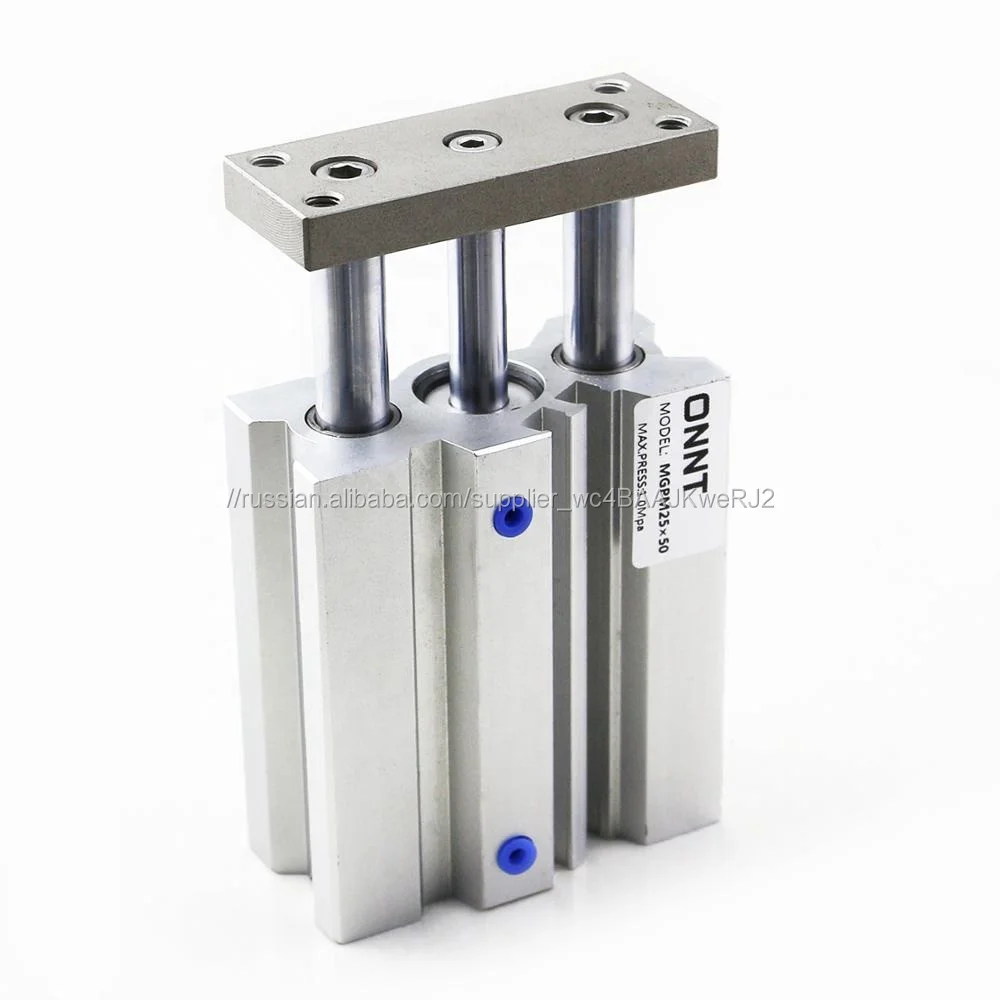

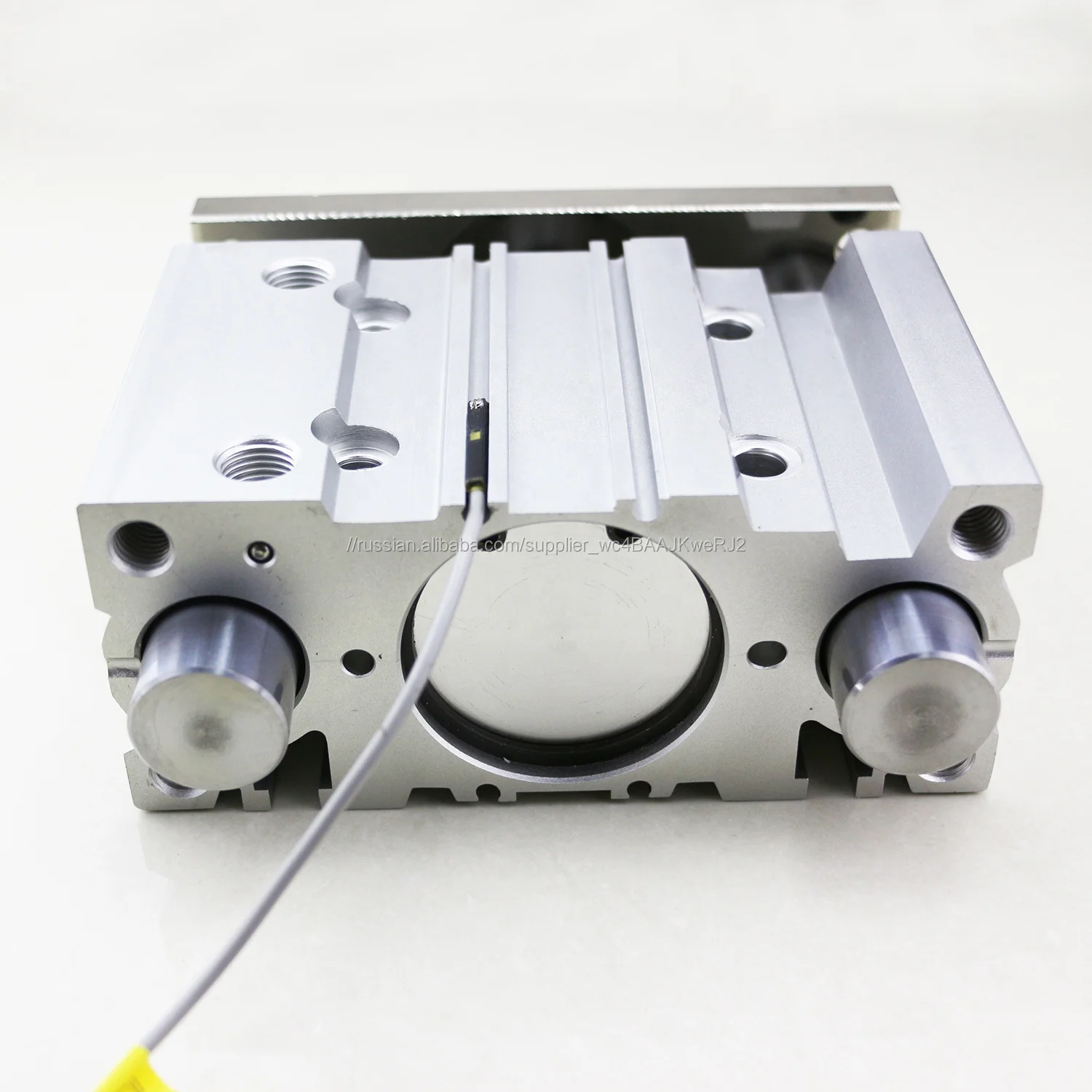

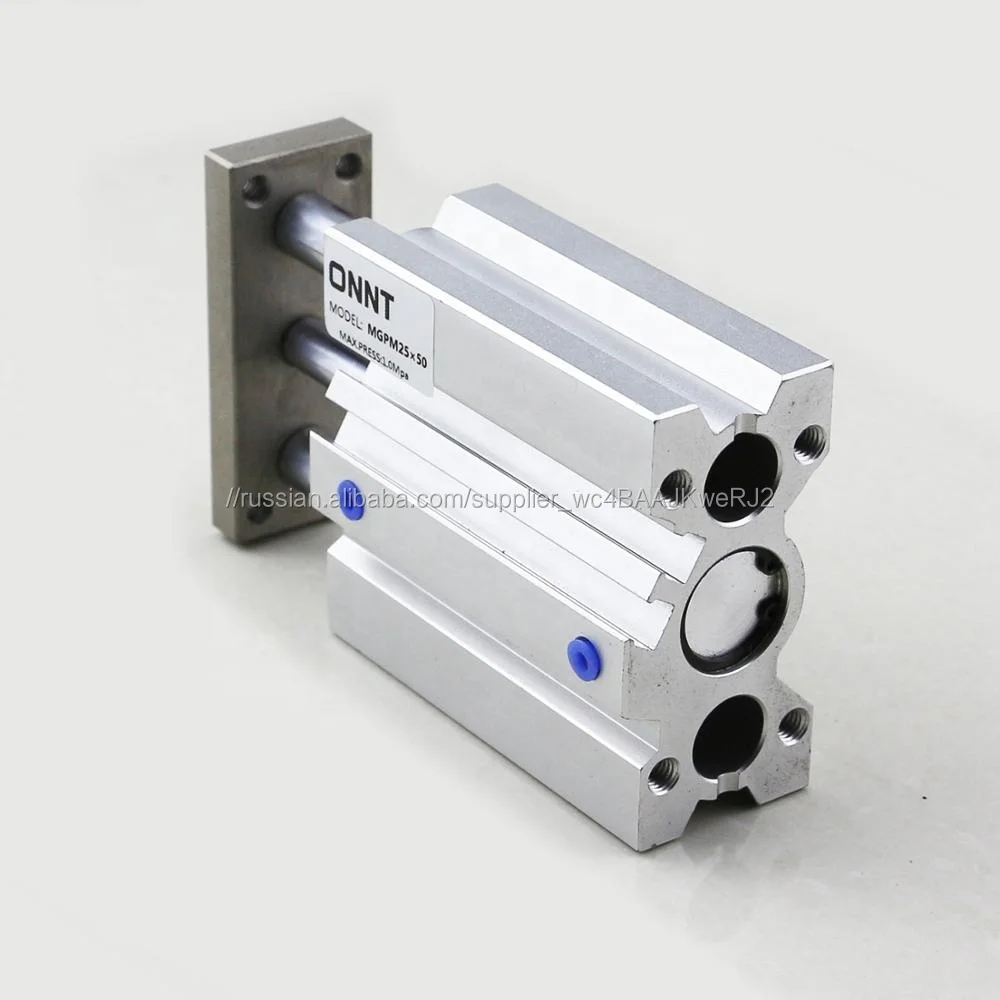

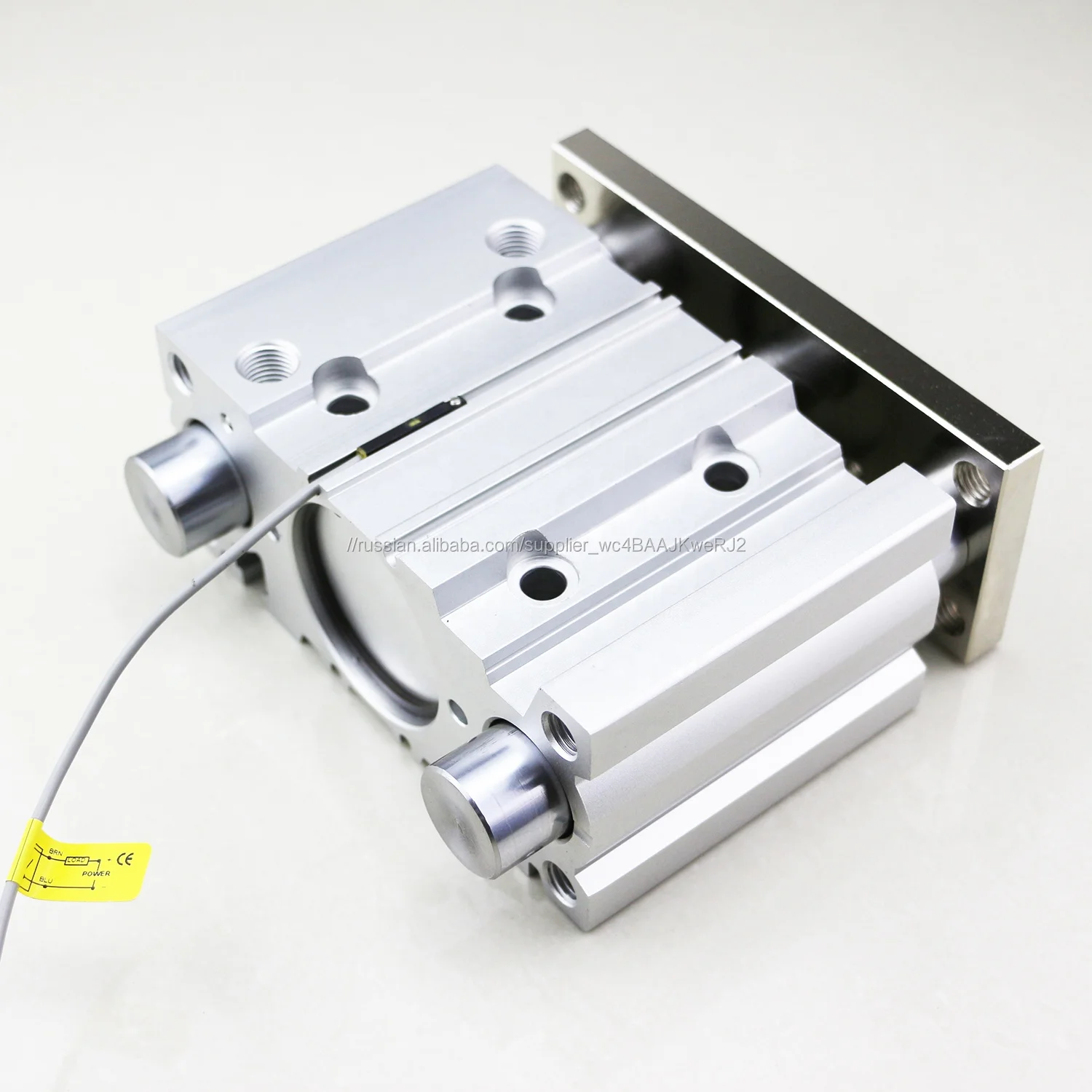

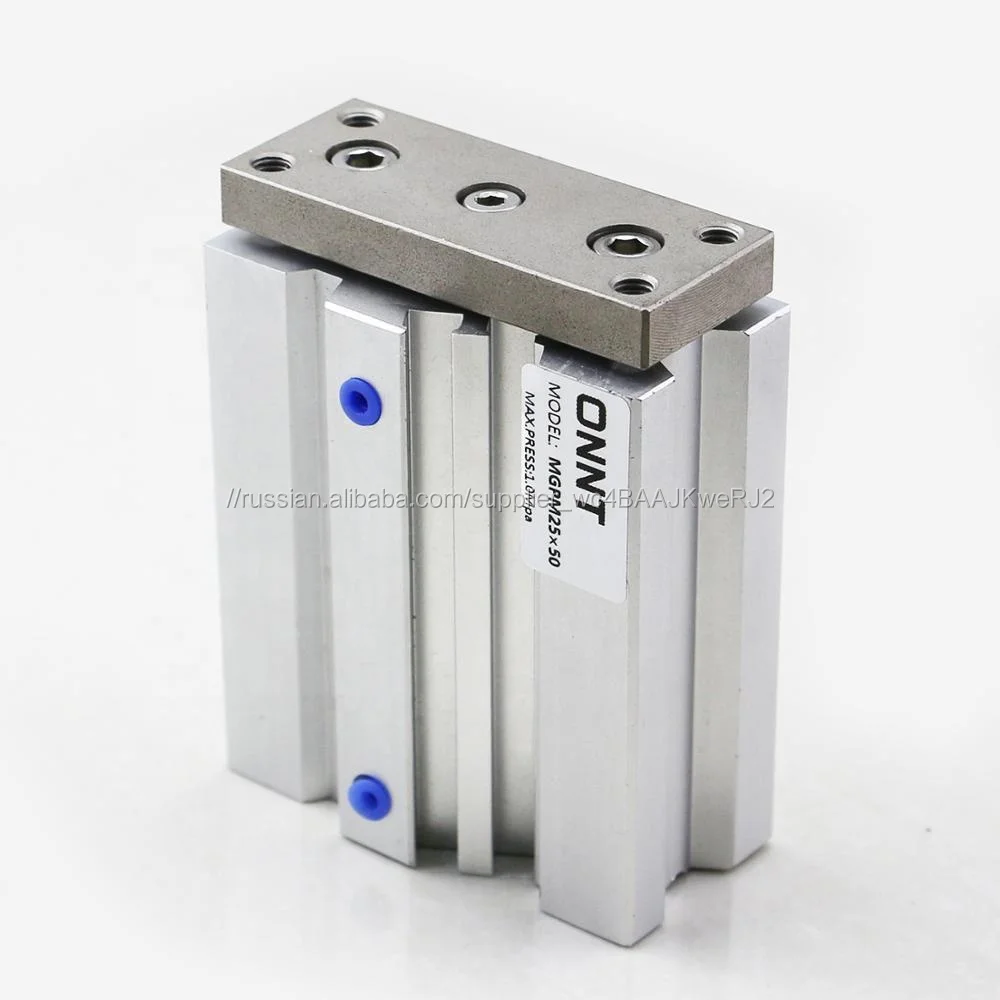

MGPM 20*50 TCM 20*50 направляющий цилиндр стержень направляющий 3 положения пневматический цилиндр

MGPM 2050 TCM 2050 направляющий цилиндр стержень направляющий 3 положения пневматический цилиндр

Category: >>>
Supplier: Taizhou Chenming Automation Technology Co. Ltd.

Price:

Quantity:

Product Overview

Description

MGPM 20*50 / TCM 20*50 используется для маски машины MGPM компактный направляющий цилиндр стержень направляющий 3 положения пневматический цилиндр

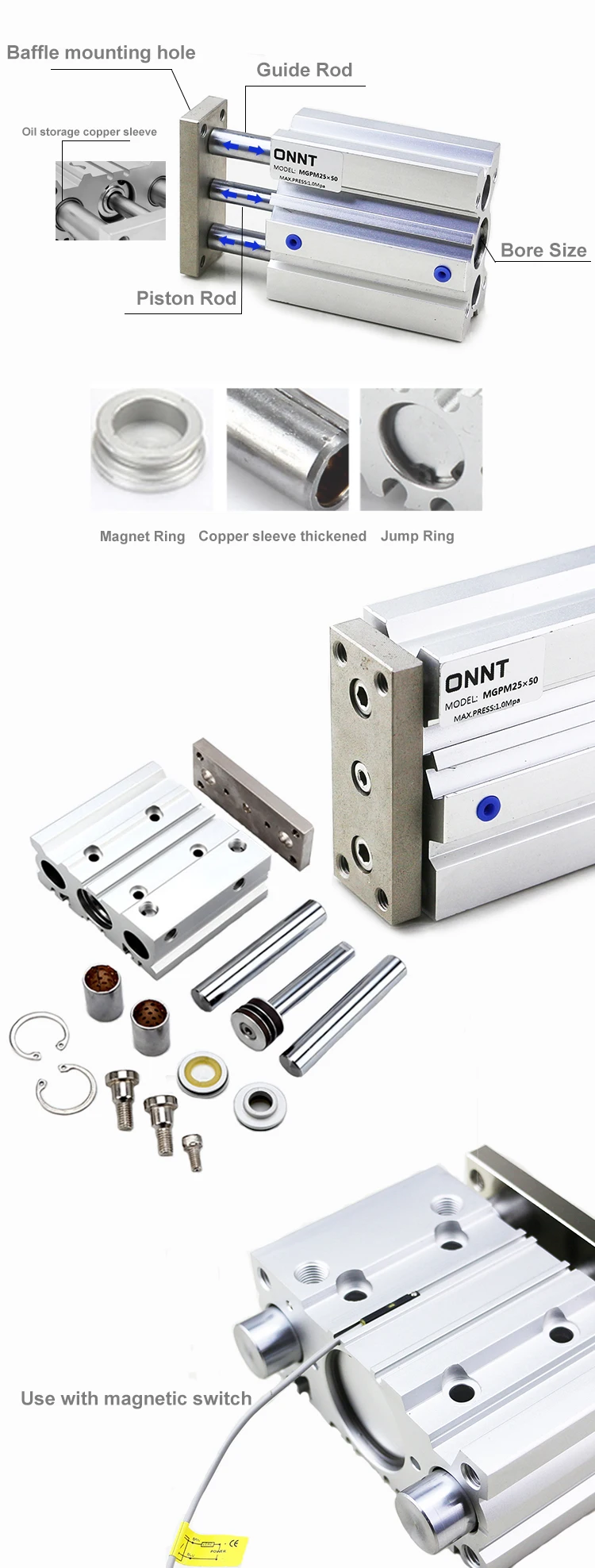

Описание продукта:

-Product Description.jpg

Код для заказа

МГП М 32 × 50

Модель M: подшипник скольжения типа Диаметр х Ход поршня

L: шаровая втулка подшипника типа

Технические характеристики

Размер отверстия		12	16	20	25	32	40	50	63	80	100
Действующий Тип		Цилиндр двойного действия
Жидкость		По воздуху (, котор нужно фильтровать 40 & micro;m фильтрующий элемент)
Рабочее давление		0.1MPa ~ 1.0MPa
Температура окружающей среды и температура жидкости		-10 ~ 60 ℃
Скорость Поршня		50 ~ 1000 мм/сек.
Подушка		Резиновый валик на обоих концах
Сток Длина допустимый разброс параметров (мм)		0 ± 1,5 мм
Смазка		Не требуется
Тип подшипника		Скользящий подшипник/Шаровая втулка подшипника
Невращающийся толерантность	Скользящий подшипник	± 0,08 ℃		± 0,07 ℃		± 0,06 ℃		± 0,05 ℃		± 0,04 ℃
	Шаровая втулка подшипника	± 0,10 ℃		± 0,09 ℃		± 0,08 ℃		± 0,06 ℃		± 0,05 ℃
Размер порта		M5X0.8		1/8''				1/4''		3/8''

Ход

Размер отверстия (мм)	Стандартный ход (мм)
12	10 20 30 40 50 100 125 150 175 200 250
16	10 20 30 40 50 100 125 150 175 200 250
20	20 30 40 50 75 100 125 150 175 200 250 300 350 400
25	20 30 40 50 75 100 125 150 175 200 250 300 350 400
32	25 30 40 50 75 100 125 150 175 200 250 300 350 400
40	25 30 40 50 75 100 125 150 175 200 250 300 350 400
50	25 30 40 50 75 100 125 150 175 200 250 300 350 400
63	25 30 40 50 75 100 125 150 175 200 250 300 350 400
80	25 30 40 50 75 100 125 150 175 200 250 300 350 400
100	25 30 40 50 75 100 125 150 175 200 250 300 350 400
