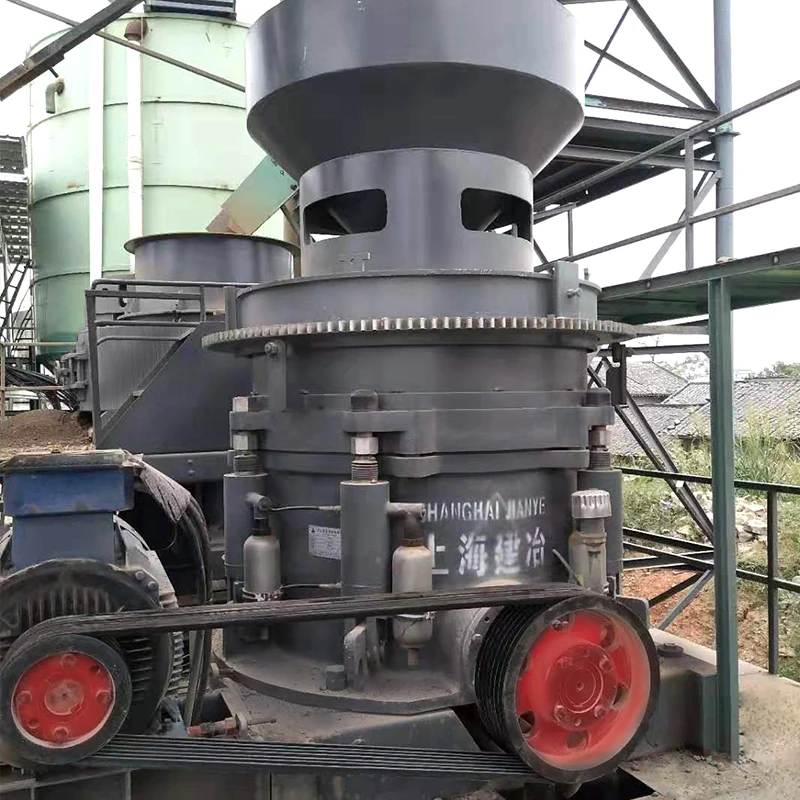

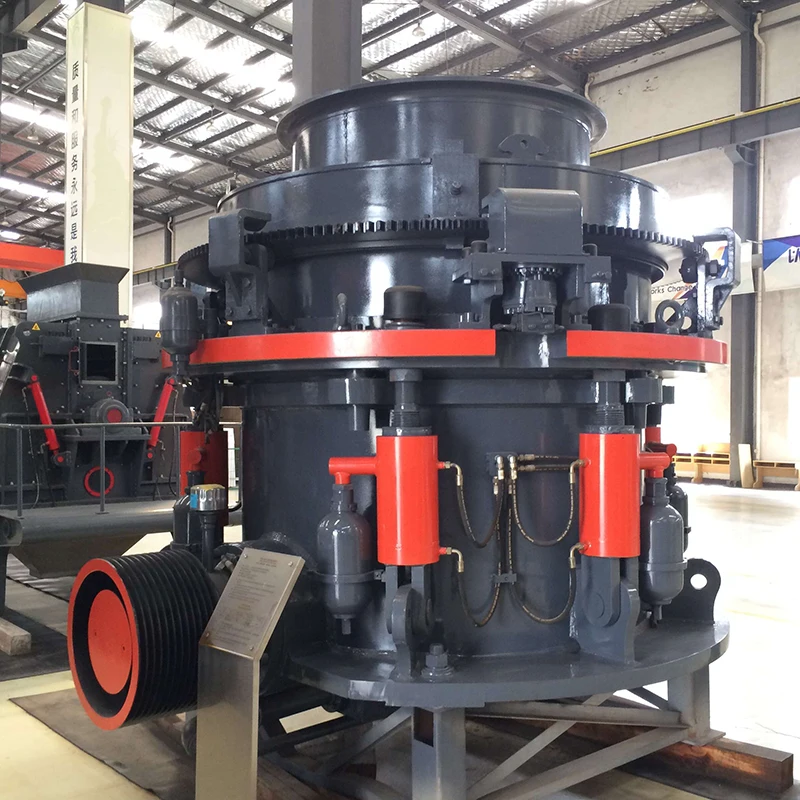

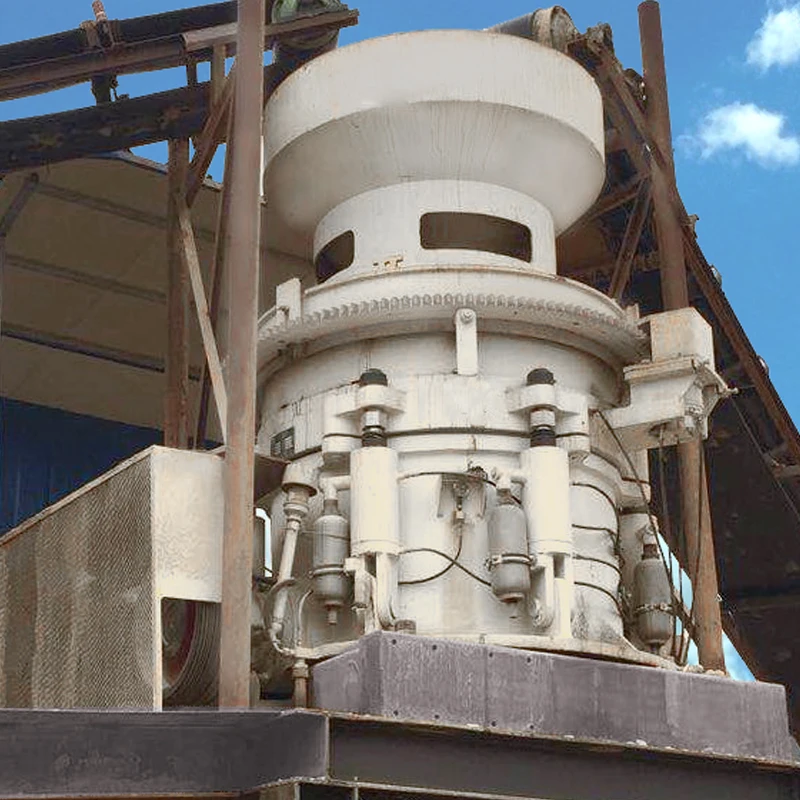

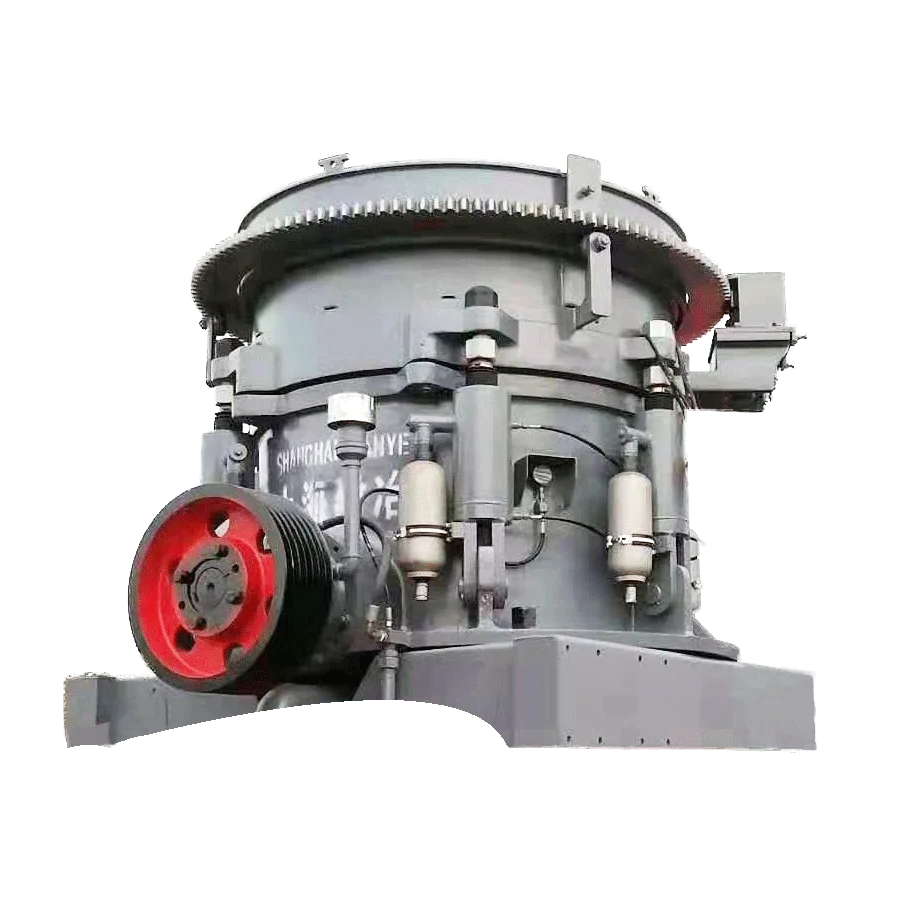

Многоцилиндровая гидравлическая конусная дробилка серии HPT HPT300 HPT100 HPT200 для речного гравия для горных пород

Общая информация о машине

Многоцилиндровая гидравлическая конусная дробилка серии HPT подходит для крупных и средних предприятий по обработке песчаника и руды. Эта модель применяется для вторичного или третичного измельчения средне-твердых и твердых рудных и нерудных материалов, в частности гранита, речной гальки, доломита, диабаза, базальта и др. Данное оборудование широко используется в металлургической, горонодобывающей и химической отраслях промышленности, а также применяется в производстве цемента и песка, и в дорожном строительстве.

Преимущества и особенности машины

v Улучшенная конструкция и повышенная эффективность работы;

v Полностью гидравлическое управление обеспечивает точность и надежность;

v Дробилки оборудуются интеграционной гидравлической и смазочной системой и интеллектуальной автоматизированной системой управления;

v Принцип ламинированного измельчения, когда зерна готового продукта приближены к кубовидной форме;

Конструкция данной дробилки имеет большой выбор доступных форм дробильной камеры;

Принцип действия

Дробление руды в дробилке производится рабочей поверхностью внешнего неподвижного конуса и рабочей поверхностью внутреннего подвижного (дробящего) конуса, который совершает вращательно-колебательные движения (В данной модели дробилки раздавливание кусков материала происходит за счет непрерывного нажатия внутреннего подвижного конуса, который эксцентрично вращается внутри внешнего неподвижного конуса. Куски материала, попадая в воронку - рабочее пространство конусной машины, измельчаются между внутренней поверхностью подвижного конуса и внутренней поверхностью неподвижного конуса). Привод дробилки: электродвигатель приводит горизонтальную ось (передаточный вал) в движение через шкив и клиновой ремень, с помощью конических шестерен приводится во вращение эксцентриковый стакан, эксцентриковое внутреннее отверстие эксцентрика приводит главный вал, подвижный конус и компоненты брони дробящего конуса во вращательно-колебательное движение. Куски материала попадают в дробящую камеру через загрузочную воронку, установленную в верхней части машины, и выходят из разгрузочной щели в нижней части после дробления.

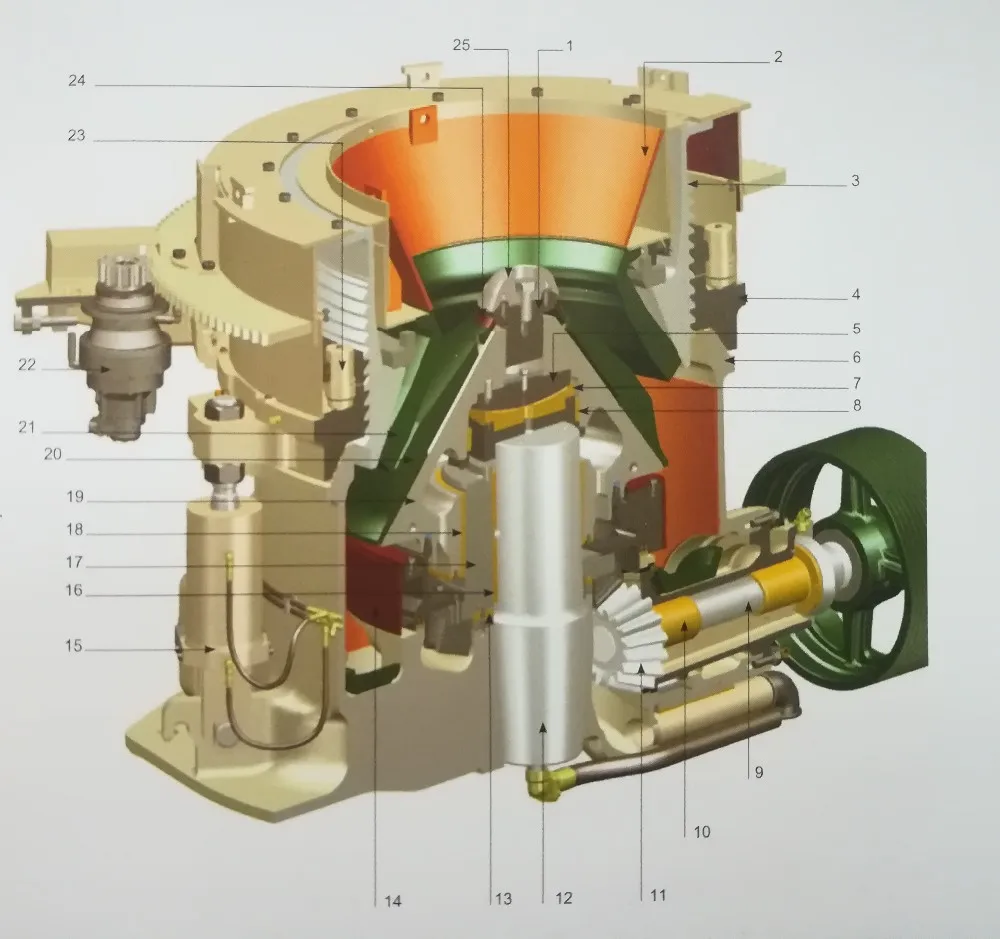

Конструкция главной машины (модель для мелкого дробления)

1. Стопорная (зажимная) гайка锁紧螺母 2. приёмная воронка (приемный бункер)给料斗  3. Чаша / неподвижный конус 定锥  4. регулировочное кольцо调整环  5. Шаровая опора 动锥球体  6. главный корпус (главная рама) 主机架  7. 球面瓦сферический вкладыш гнезда шаровой опоры 8. Верхний вкладыш подвижного (дробящего) конуса动锥上衬套  9. приводной вал传动轴  10. вкладыш приводного вала 传动轴外轴套  11. ведущая и ведомая шестерни (зубная пара) 大小齿轮  12. главный вал主轴  13. 偏心套止推轴承упорный подшипник эксцентрика 14. Защита противовеса配重护板  15. Узел выгрузки недробимых кусков过铁释放总成   16. вкладыш эксцентрика偏心套衬套 17. эксцентрик (эксцентриковая втулка)偏心套  18. Нижний вкладыш подвижного (дробящего) конуса 动锥下衬套  19. подвижный конус (дробящий конус) 动锥  20. броня / футеровка подвижного конуса 动锥衬套(破碎壁） 21. броня / футеровка чаши 定锥衬套（轧臼壁）  22. гидромотор / гидропривод регулировки液压调整马达  23. зажимный цилиндр 锁紧缸  24. Отрезное кольцо切割环  25. Плита распределения питания 给料盘

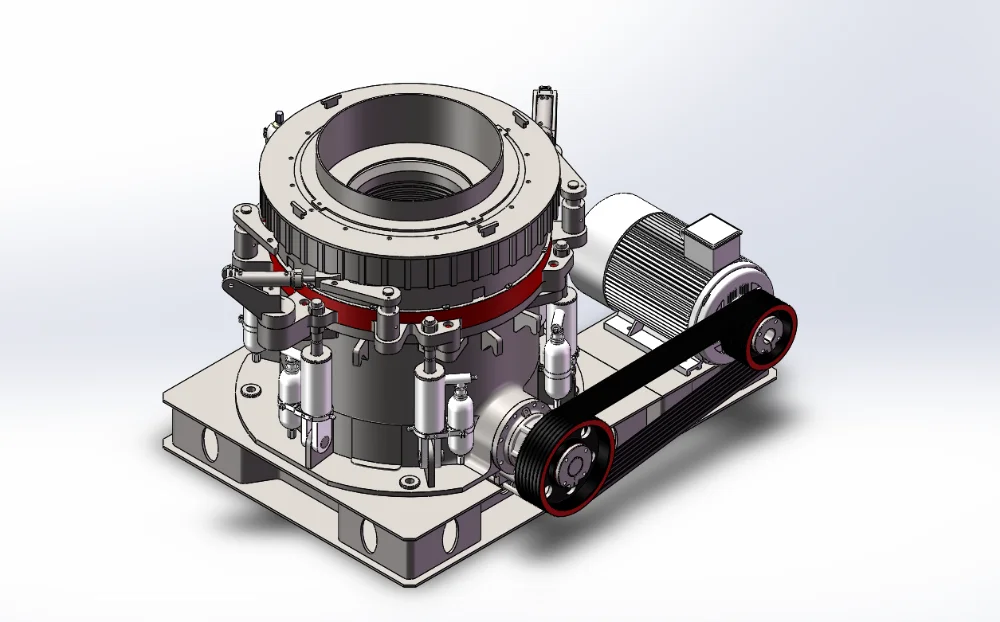

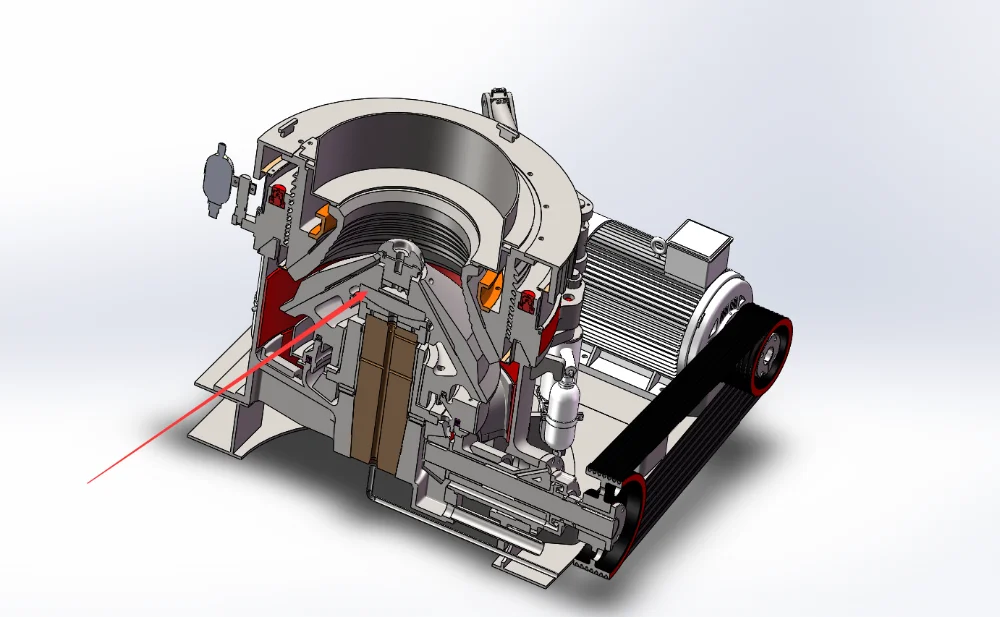

Трехмерная схема конструкции машины

Технические параметры Многоцилиндровой гидравлической конусной дробилки серии HPT

Сфера применения

Многоцилиндровая гидравлическая конусная дробилка серии HPT широко применяется в горной промышленности и производстве заполнителя (в производстве строительных материалов, металлургической промышленности, транспортном строительстве, а так же в гидротехническом строительстве и др.). Она прекрасно подходит для среднего и мелкого дроблений различных твердых и средне-твердых минеральных и скальных пород, в частности, гранита, бальзата, речной гальки, железняка и т. д.

Материал / сырье

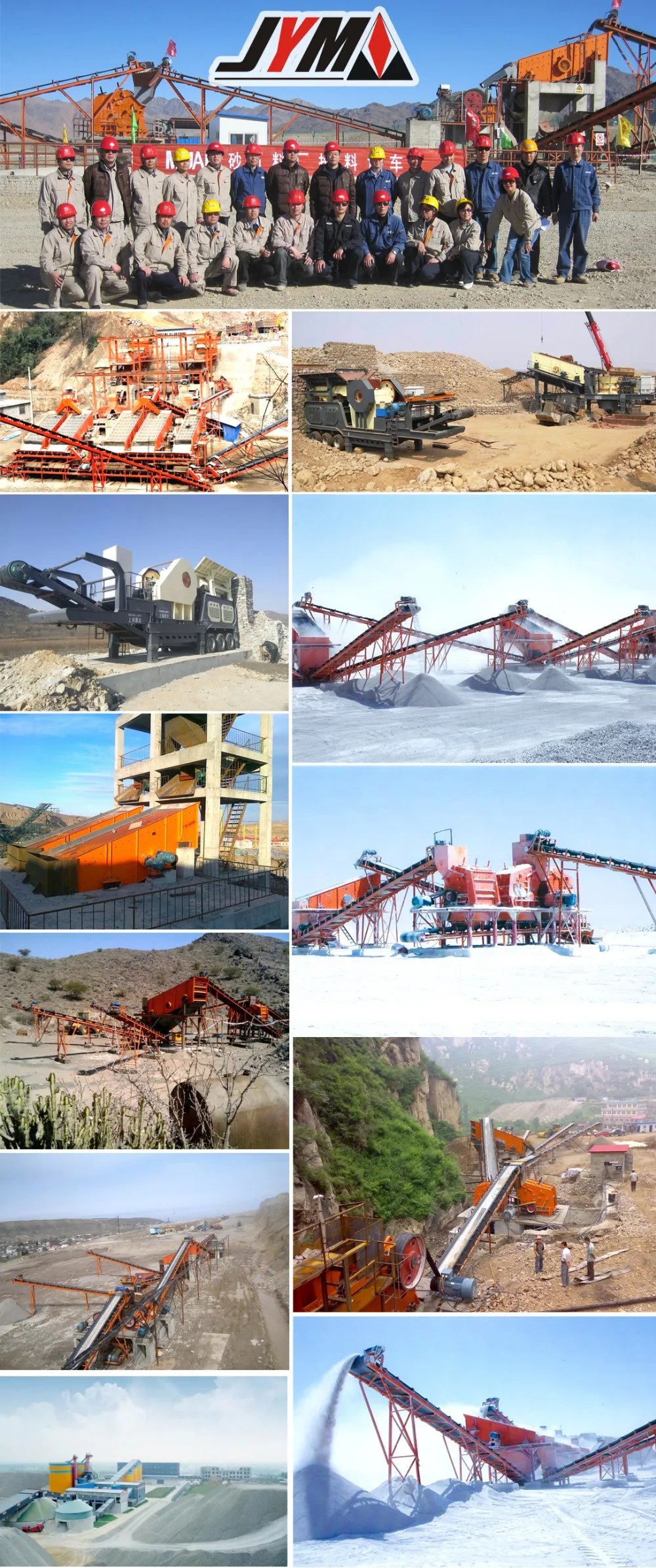

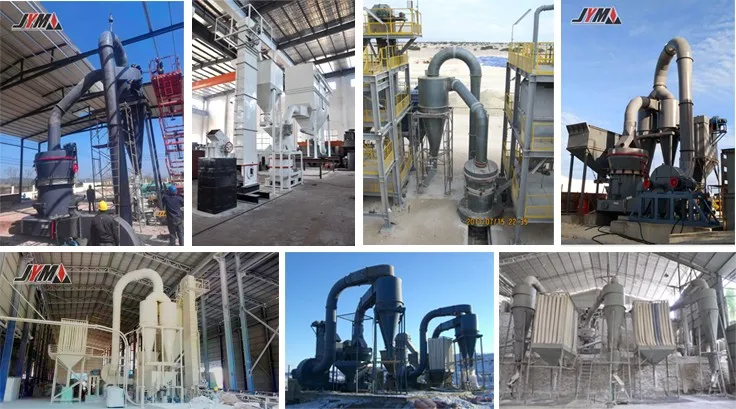

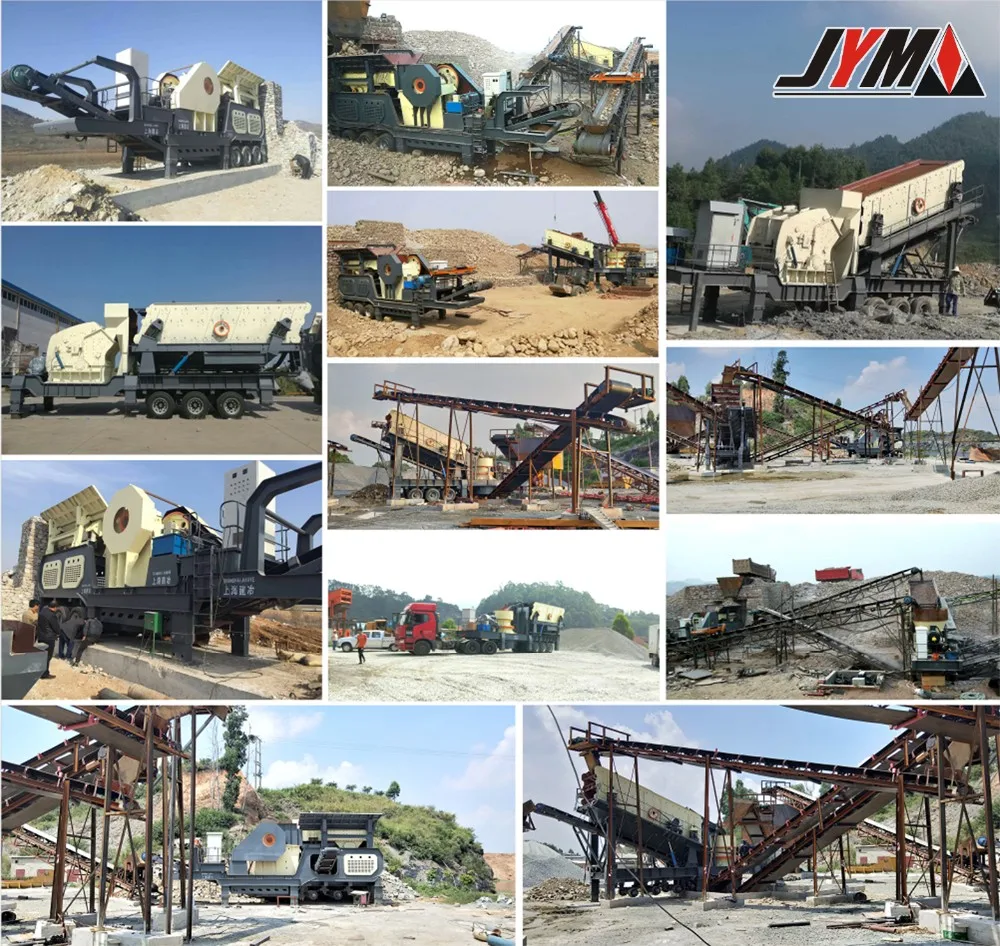

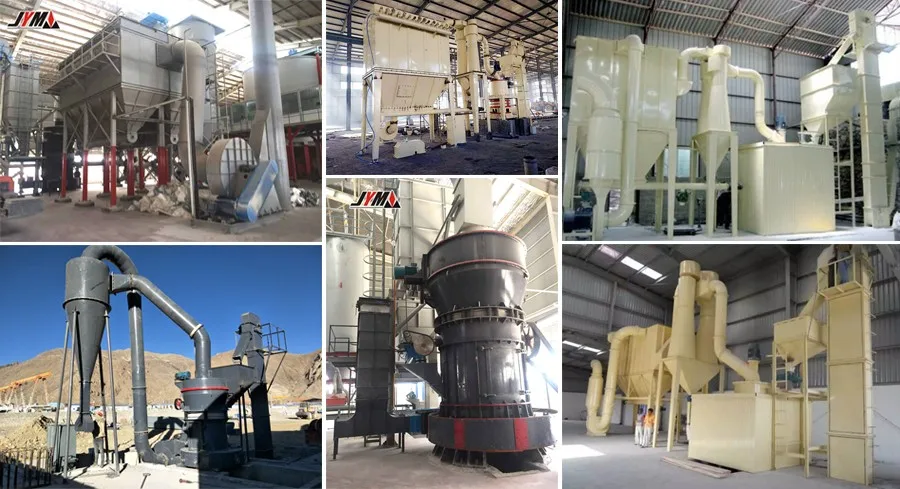

Фотоотчеты наших клиентов

Об упаковке:

Перед отгрузкой выполняем антикоррозийную и влагоизоляционную обработку оборудования. Мелкие детали упаковываются в деревянную тару, а крупные детали и главная машина накрываются брезентом или поставляются без упаковки.

О перевозке:

Виды транспортировки: морская или железнодорожная перевозки

Дополнительно: мы будем постоянно следить за состоянием транспортировки Вашего груза

Шанхайская Машиностроительная Компания Цзянье не только поставляет высококачественную продукцию и обладает богатым опытом послепродажного обслуживания посредством работников компании, но и следит за тенденциями, используя технологии Интернета в различных областях для производства и проведения бизнес-операций, активно используя Интернет-маркетинг, и своевременно предоставляя Вам информацию о новейших продуктах компании и техническое обслуживание. Мы надеемся на то, что Вам нужны не только лишь продукция, но и полноценное послепродажное обслуживание. Сотрудники компании Цзянье уделяют пристальное внимание техническим сторонам и качеству продукции и готовы предоставить клиенту удовлетворительное, спокойное, уверенное и надежное обслуживание.

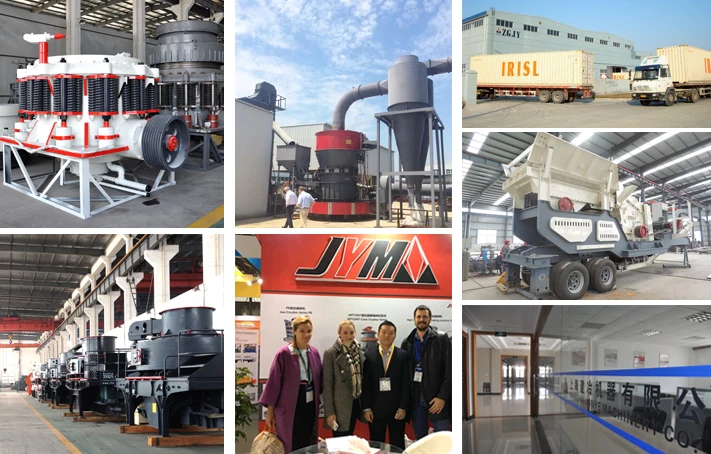

ООО Шанхайская Машиностроительная Компания Цзянье – это специализированное предприятие по производству и разработке дробильно-сортировочного оборудования, различных моделей дробилок, промышленных мельниц для горной, строительной, железной, химической, металлургической и др. отраслей промышленности. Компании присвоено звание “Ново-высокотехнолоническое предприятие”. Эффективность продуктов нашей компании достигла международного передового уровня среди аналогичных продуктов.

 С момента основания компания Цзянье всегда придерживается следующей цели: “Целостность и прагматичность, научные и технологические инновации”, и заслужила доверие многих наших клиентов хорошей репутацией, отличным качеством, приемлемыми ценами и своевременной доставкой, а также прошла международную сертификацию системы качества GB/T19001-2000-ISO9001:2000 и GB/T19001-2008/ISO9001:2008. Шанхайская Машиностроительная Компания Цзянье построила хорошие деловые отношения со многими китайскими и иностранными компаниями, такими как: Baosteel MCC13, Hydropower Eight Bureau (Гидроэнергетика бюро восемь), Twenty Five Bureau, Chengdu Sichuan Luqiao, Chinese Aircraft company (Китайская Компания Авиастроения), PT.SUPER ADITEKNIK (Индонезия), HUMAN ENGINEERING CO., LTD (Саудовская Аравия) и др. Занимаясь производственно-торговой деятельностью около 20 лет, мы приобрели серьезный опыт, устойчивую репутацию и выход на рынок более 20 провинций и городов Китая, а также на международный рынок таких стран как Мексика, Индия, Россия, Бангладеш, Вьетнам, Казахстан, Киргизия, Узбекистан, Непал, Тайвань и др.
     Наш девиз - "Гармоничное и активное развитие компании!". Сотрудники компании Цзянье в своей работе придерживаются следующих принципов: внедрение передовых технологий, обеспечение высокого качества и разумных цен, достойное обслуживание, и ставят основной целью работы компании удовлетворение потребностей клиента. Компания с радостью приглашает клиентов из Китая и зарубежных стран посетить наш завод, ознакомиться и получить консультации нашей компании.

Часто задаваемые вопросы (FAQ)

В: Срок поставки

О: В течение 30 рабочих дней с момента получения авансового платежа.

В: Условия оплаты

О: Клиент оплачивает 30% всей стоимости в качестве аванса, 70% клиент оплачивает непосредственно перед отправкой оборудования.

В: Об установке

О: При необходимости мы направим техников, чтобы помочь клиентам установить и проверить оборудование.

В: О гарантии

О: 100% новое оборудование. Гарантируем ремонт, замену и возврат некачественной продукции. Срок гарантии - 1 год

В: Какие данные нужно сообщить, чтобы получить лучшее коммерческое предложение?

О: материал; производительность; готовая фракция и применение продукции; макс. размер куска исходного материала и др.
