Высокое качество 3D 1080p HDMI удлинитель через один CAT5E/6 беспроводной 30 м с ИК пультом дистанционного управления для PS DVD

Product Overview

Description

 Наслаждайтесь ярким светом!

Уважаемые покупатели, обратите внимание,

Спасибо за покупку данного товара. Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции перед подключением, работой или регулировкой этого продукта. Пожалуйста, сохраните это руководство для справки в будущем



Этот удлинитель использует один кабель Cat-5E или Cat-6 (рекомендуется) вместо кабеля HDMI для передачи сигнала высокой четкости До 30 м, Удлинитель предназначен для поставки для передачи на большие расстояния с сигналом высокой четкости .

Наши устройства предлагают решения для шума, пространства и безопасности, управления центром обработки данных, распределения информации, презентаций в конференц-зале, в школьной и корпоративной среде обучения

Особенности

LПоддержка HDMI 1.4a

LПоддержка 3D

LПоддержка двунаправленного ИК-управления

LПоддержка высокого разрешения видео 1080p/60 Гц

LПоддержка скорости передачи данных 1,5 Гбит/с и tmds тактовая частота до 148,5 МГц

LПоддержка 8 бит глубокого цвета

LПоддержка AWG26 HDMI Стандартный кабель, вход до 10 метров, выход до 15 метров

LПередача сигнала: с помощью одного cat-5e или кабеля cat-6 (рекомендуется) вместо кабеля HDMI, он может продлить расстояние до 30МетровМежду TX и RX.

LБез потери качества

LУстановка за считанные минуты

Нужен адаптер переменного тока.

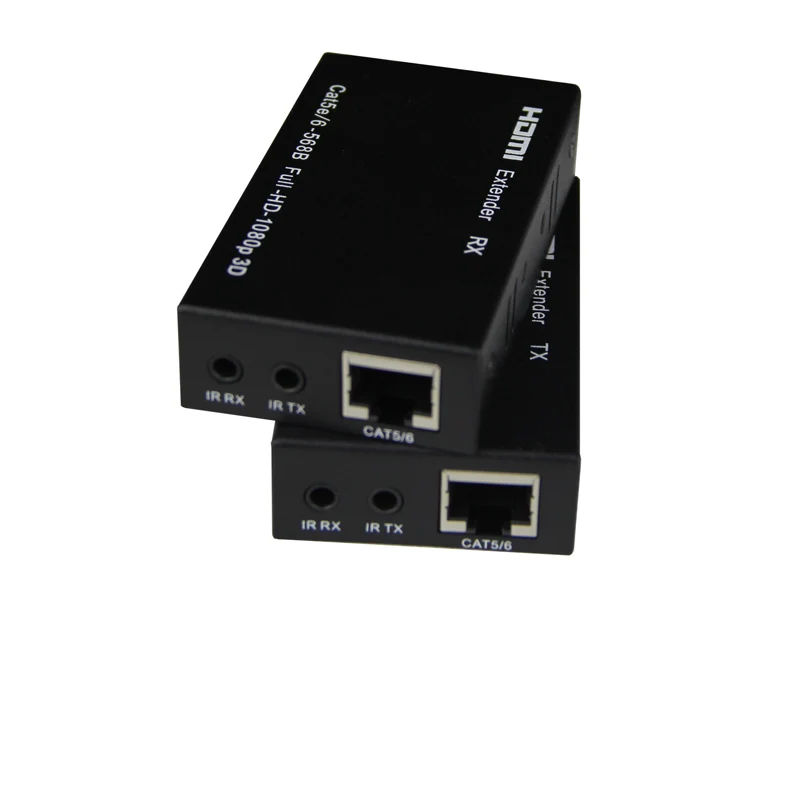

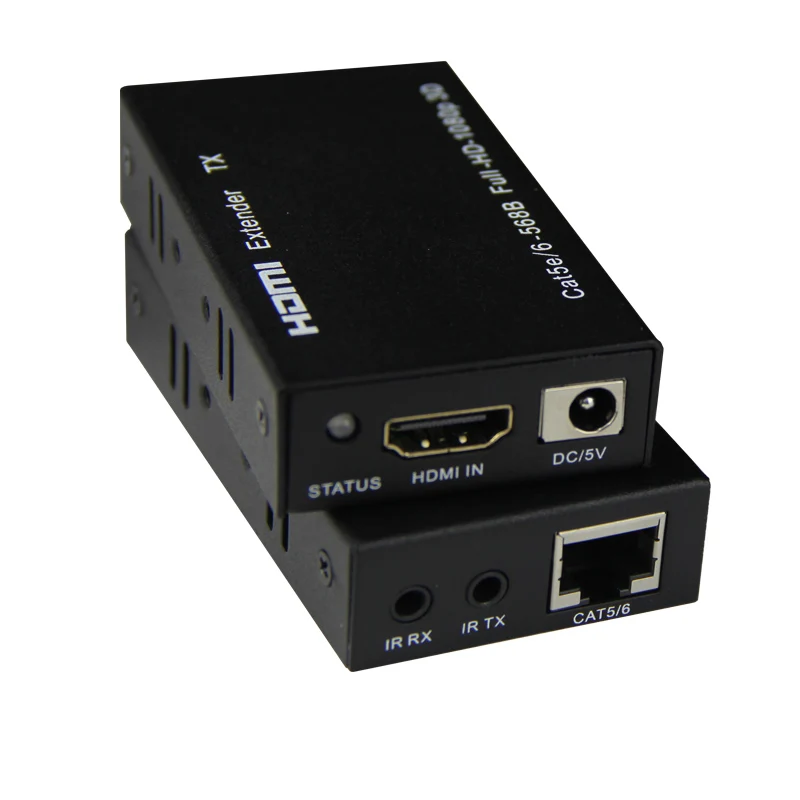

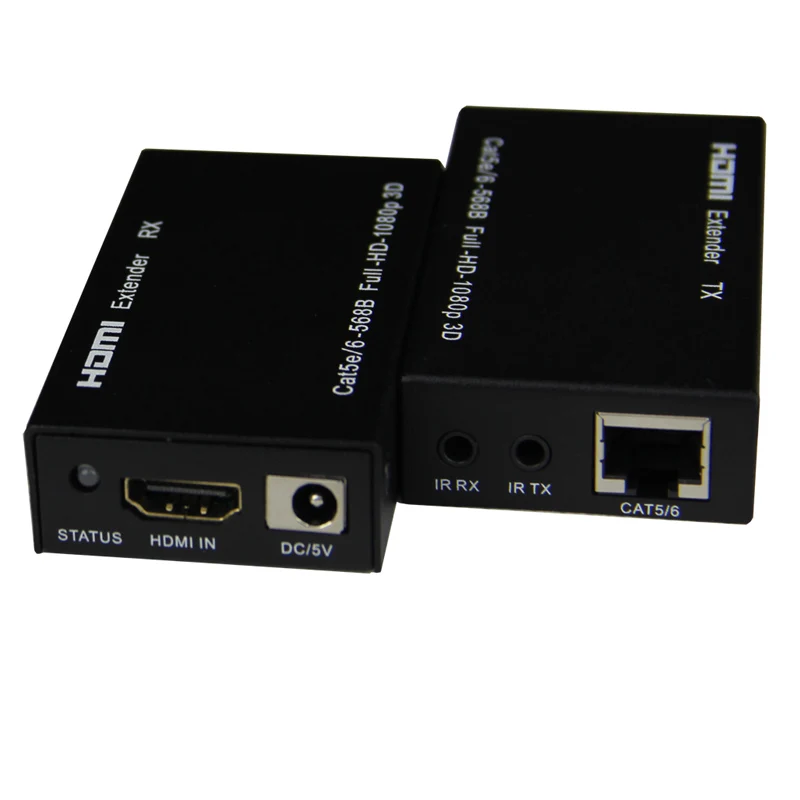

Изображение продукта:

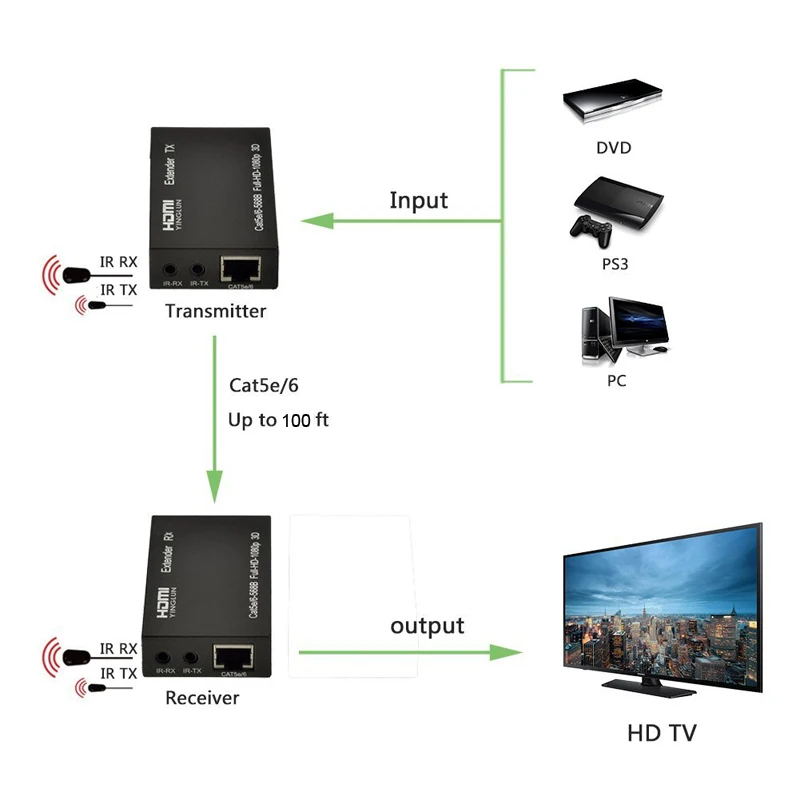

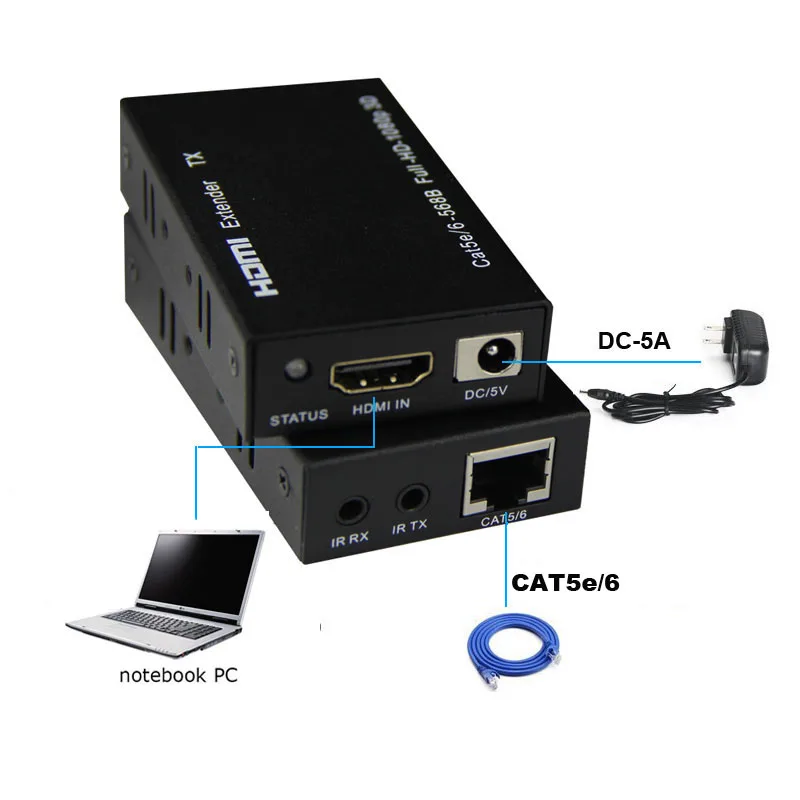

Физическое подключение, показывающее изображение:

Эксплуатация и подключение:

Подключение одного кабеля HDMIBEtween устройство источника и TX удлинитель, максимальное расстояние кабеля составляет10 метров

1. Подключите один кабель HDMI между дисплеем и RX удлинителем, максимальное расстояние кабеля составляет15 метров

2. Подключите TX и RX удлинитель через один кабель cat 5E/ 6, максимальное расстояниеВыдерживающие погружение до 30 метров

3. Пожалуйста, вставьте кабели IR RX и IR TX в порты IR RX и IR TX на передатчике и приемнике

4. Подключите блок питания 5 В к TX и RX.

5. Светодиодный индикатор

TX Светодиодный индикатор: когда нет входного сигнала, Он поворачиваетсяSСиний; Когда есть вход сигнала, Он поворачиваетсяSКрасным цветом.

RX Светодиодный индикатор: когда нет входного сигнала, онПоворотаSСиний; Когда есть вход сигнала, Он поворачиваетсяSКрасный

Технические характеристики:

Длина кабеля CAT-6/CAT-5E между RX и TX… .................. до 30Метров

HDMI вход… ..… 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

Поддержка аудио.… ...................................….DTS/Dolby/DSD

Выход HDMI… ..… 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

Максимальная полоса пропускания… 148,5 МГц

Максимальная скорость передачи данных… 1,5 Гбит/с

Входное напряжение vIdeoСигнал… 0,5 ~ 1,5 Вольт p-p

Выходной сигнал DDC… 5 вольт p-p (TT1L)

Входное расстояние кабеля HDMI… .............… .. ≤ 10 м Стандартный кабель HDMI AWG26

Выход кабеля HDMI расстояние ................................................... ≤ 15 м AWG26 HDMI Стандартный кабель

Максимальный рабочий ток TX… 510ма

Максимальный рабочий ток RX… 100 мА

Формат адаптера питания… Вход: переменный ток (50 Гц, 60 Гц) 100-240 В; Выход: 5 в пост. Тока/1 А

Диапазон рабочих температур… (от-15 до + 55℃)

Диапазон рабочей влажности….….5%-90% относительной влажности (без конденсации)

Размеры (Д x Ш x В)…81x45x18 (мм)

TX вес… 100G

Вес RX .................................................................................................................... 95 г

В комплект поставки входят:

1.TX удлинитель x 1 шт.

RX удлинитель x 1 шт.

2.Адаптер питания 5 в постоянного токаX 2 шт.(5В/1A для TX, 5V/500mA для RX)

3.  Двунаправленный ИК Кабель x 2 пары

4.Руководство пользователя

Обратите внимание, пожалуйста:

Пожалуйста, используйте машину в качестве инструкции, указанной, чтобы сохранить длительный срок службы машины.

1.Машина должна быть размещена на месте вдали от влажной, высокотемпературной, пыльной, эрозионной и окислительной среды.

2.Все детали будут свободны от сильного встряхивания, попадания, падения.

3.Прикосновение к адаптеру питания мокрыми руками не допускается.

4.Пожалуйста, удерживайте головку адаптера питания и не тяните шнур питания, когда отрезаете от розетки.

5.Пожалуйста, выключите питание, когда машина не используется в течение длительного времени.

6.Пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.

Пожалуйста, используйте оригинальный заводской адаптер питания.

Перед включением питания, пожалуйста, внимательно проверьте линию подключения. И убедитесь, что все интерфейсы нормально подключены. Общие решения проблем показаны ниже:

Серийный номер.	Неприятности описание	Причины и способы борьбы с
1	Не подключенный к питанию	1. Проверьте, правильно ли вставлена головка адаптера питания. 2. Проверьте выключатель питания, если он включен.
2	Нет изображения	1. Пожалуйста, убедитесь, что Телевизор включен и был подключен к машине. 2. Чтобы проверить, включен ли источник сигнала и хорошо подключен. 3. Проверьте качество подключения системы. 4. Проверьте, все ли линии хорошего качества. 5. Проверьте качество кабеля
3	Obscure изображение	1. Повторите попытку подключения кабеля, чтобы быть свободным от неуспешного подключения. 2. Качество кабеля HDMI (стандартный кабель HDMI)

Гарантия: в течение одного года
