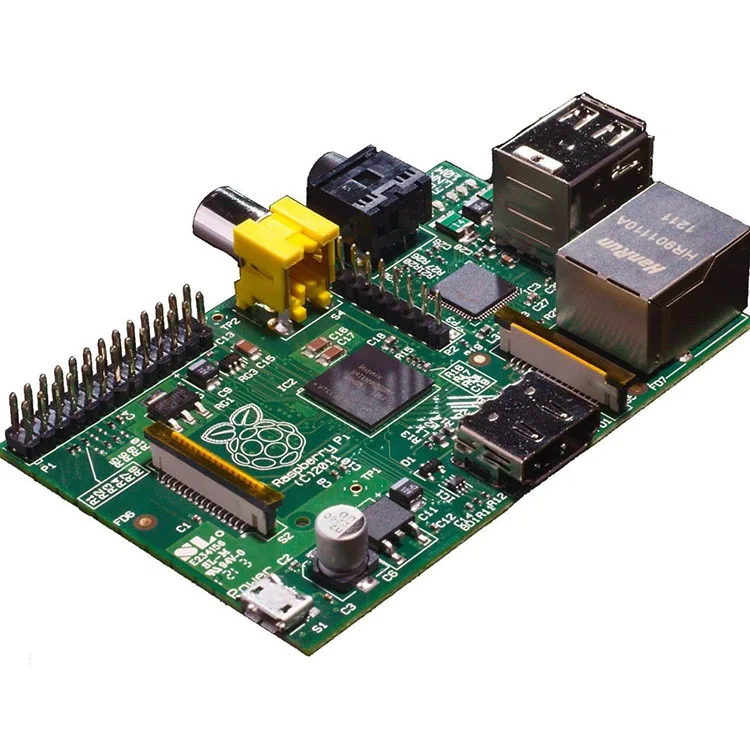

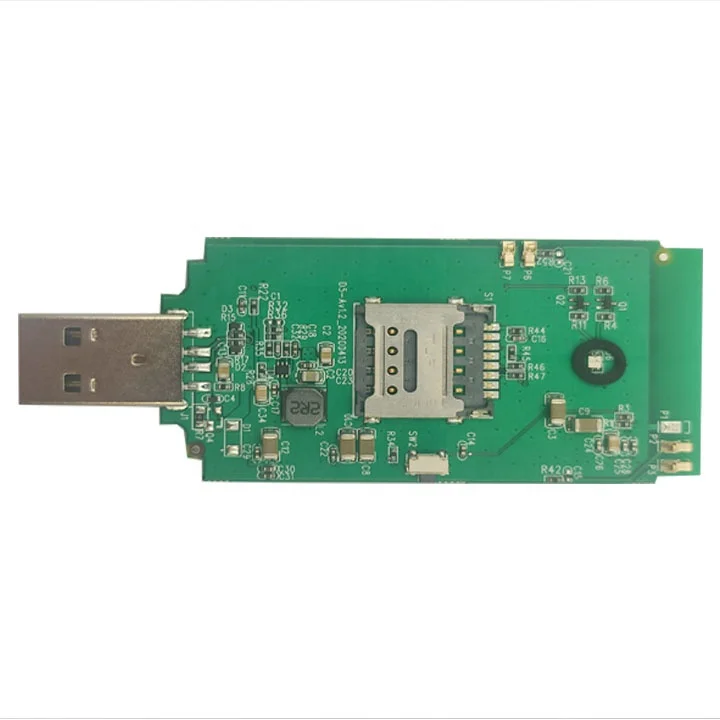

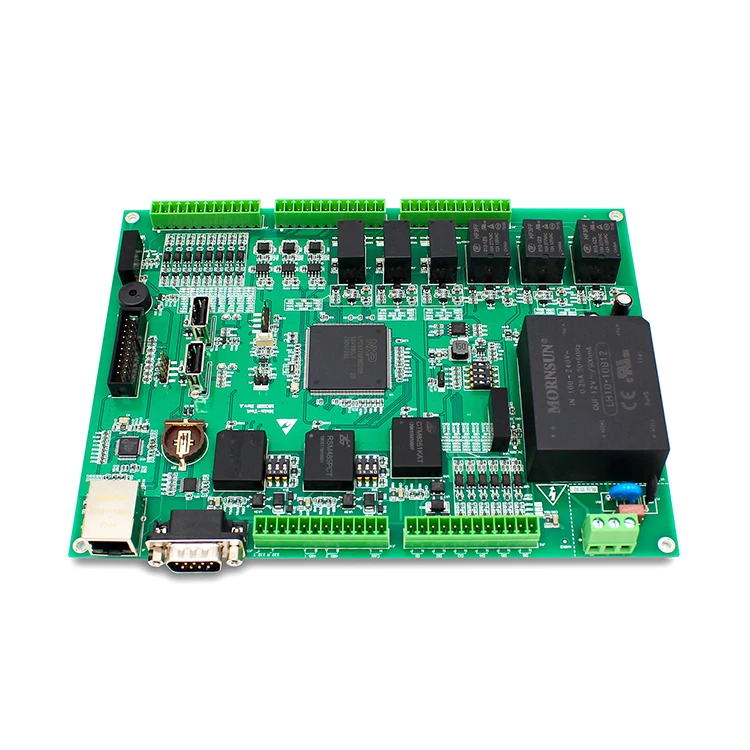

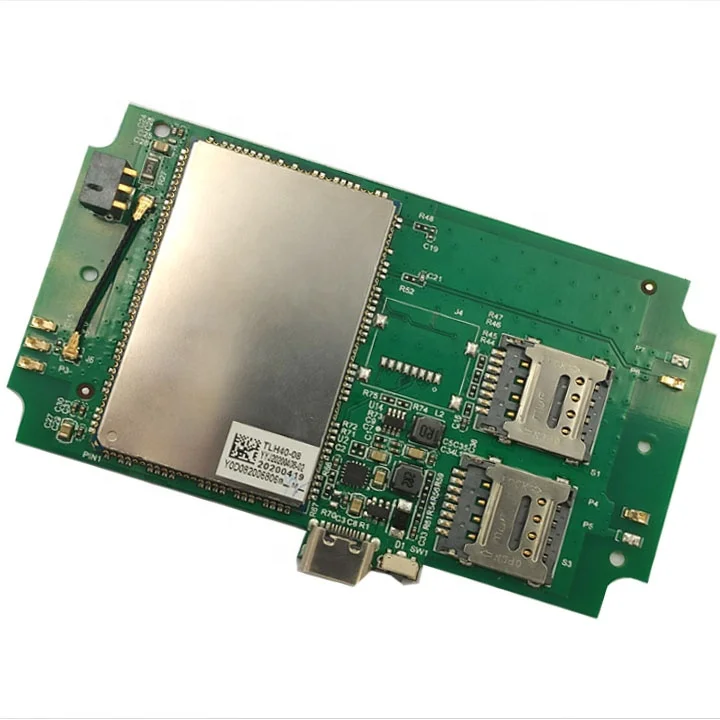

Oem Fr4 Многослойная печатная плата PCBA производитель печатных плат

Share on (1100015740488):


Price:

Quantity:


Product Overview

Description



Описание продукта:

Wellls PCBA
● Передовое оборудование: высокая скорость Fuji NXT III, высокая точность, одна линия FUJI NXT-III равна 5 линиям Yamaha Smt; Можно установить 01005 компонентов упаковки ● точность и эффективность управления: система ERP и Сканируемая система кодов; ● Система контроля качества iso: ISO9001-2015 система управления качеством; ● Эффективная команда: сильная и опытная R & D (как в аппаратном, так и в программном обеспечении) и команда контроля качества
1
Детали
Жесткая печатная плата PCB возможности
2
Материал
FR-4, высокое TG FR4, без галогенов FR4, Роджерс, алюминий, керамика (96% глинозема)
3
Толщина меди
1/3OZ-7 унций
4
Обработка поверхности
HASL, HAL, Immersion Gold/Silver/Tin, OSP, позолоченное золото, углеродные чернила и т. д.
5
Мин. Линия/пространство
0,075 мм (3 мил)
6
Мин. Размер отверстия
0,1 мм (4mil) для лазерного сверления, 0,2 мм (8mil) для механического сверления отверстий
7
Макс. Размер платы
530 мм * 620 мм (20,9 "* 24,4")
8
Допуск на диаметр отверстия
PTH:+/-0,076 мм (+/-3mil), NPTH:+/-0,05 мм (+/-2mil)
9
Маска припоя Цвет
Белый, черный, желтый, синий и т. Д.
10
Управление сопротивлением
+/-10%
11
Профилирования штамповки
Маршрутизация, v-образный вырез, фаска
12
Специальные отверстия
Глухие/зарытые отверстия, потайные отверстия
13
Эталона
IPC-A-600H класс 2, класс 3
14
Сертификаты
UL, ISO9001, ROHS, SGS

Детали
FPC возможности
1
Типы
Односторонний, двусторонний, многослойный (макс. 6 слоев), гибкий жесткий PCB
2
Поверхностная обработка
HASL, золотое покрытие, безгальное никелевое погружение золото, погружение олово, OSP
3
Материал
Полиимид (PI), полиэстер (PET), FR4
4
Медная фольга
ED/RA
5
Мин. Линия/пространство
0,05 мм (2mil)
6
Мин. Размер отверстия
0,2 мм (8 мил)
7
Макс. Размер платы
400 мм * 800 мм (15,8 "* 3)
8
Мин. Толщина платы
0,1 мм (4mil)
9
Мин. Паяльной маски толщина
10um(0.4mil)
10
Маска припоя Цвет
Зеленый, желтый, черный, белый, синий, красный
11
Пайка тепловое сопротивление
300 градусов/10 секунд
12
Прочность стирания
> 1,4 кг/см
13
Тестер сопротивления поверхности
105mΩ
14
Сопротивление изоляции
105mΩ
15
Профилирования
Штамповка, маршрутизация, v-образный вырез
16
Прибор для тестирования Диэлектрической прочности
9,8*105/см
17
Воспламеняемости
UL-94V-0

Детали
При создании PCBA возможности
1
Мин. IC шаг
0,30 мм (12 мил)
2
Штифт
Таким образом, SOP, SOJ, TSOP, TSSOP, QFP, BGA, U-BGA и т. д.
3
Мин. Размещением чипов
105
4
Макс. Размер печатной платы
410 мм * 600 мм (16,2 "* 23,6")
5
Мин. PCB thiickness
0,35 мм (13.8mil)
6
Макс. BGA Размер
74 мм * 74 мм (2,9 "* 2,9")
7
BGA шар шаг
1 мм-3 мм (4mil-12mil)
8
QFP Тангаж руководства
0,38 мм-2,54 мм (15mil-100mil)
9
BGA диаметр шара
0,4 мм-1 мм (16mil-40mil)

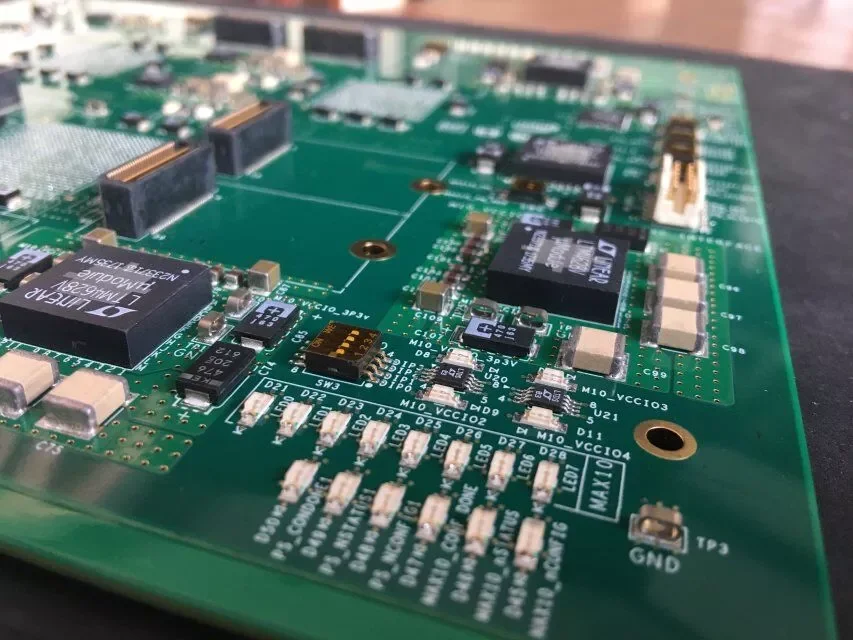

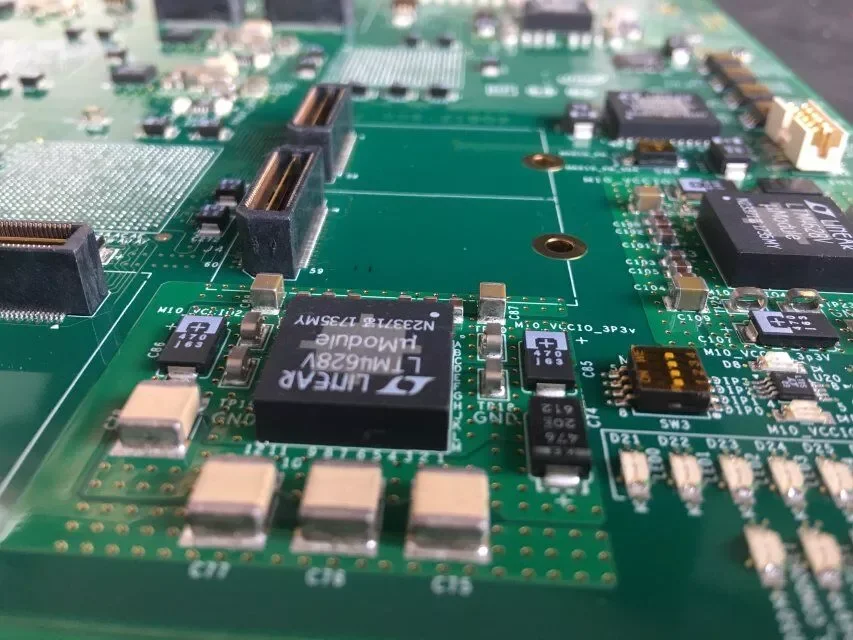

Детали изображений

PCB производственные мощности
Основной материал: FR-4/CEM
1/CEM3/керамика/ПТФЭ/алюминий/медь
PCBs: жесткий (0-22 слоя), гибкий (1-8 слоев), жесткий-гибкий (1-16 слоев, гибкий 8 слоев), MCPCB (алюминий и медь 1-4 слоя)
Толщина платы: 0,2 мм-10 мм
Толщина меди: 0,25 oz-8oz
Максимальный размер панели: 1500 мм × 560 мм
Минимальный размер отверстия: 0,075 мм (3 мил)
Мин. Ширина линии/Расстояние: 3 мил

Профиль компании

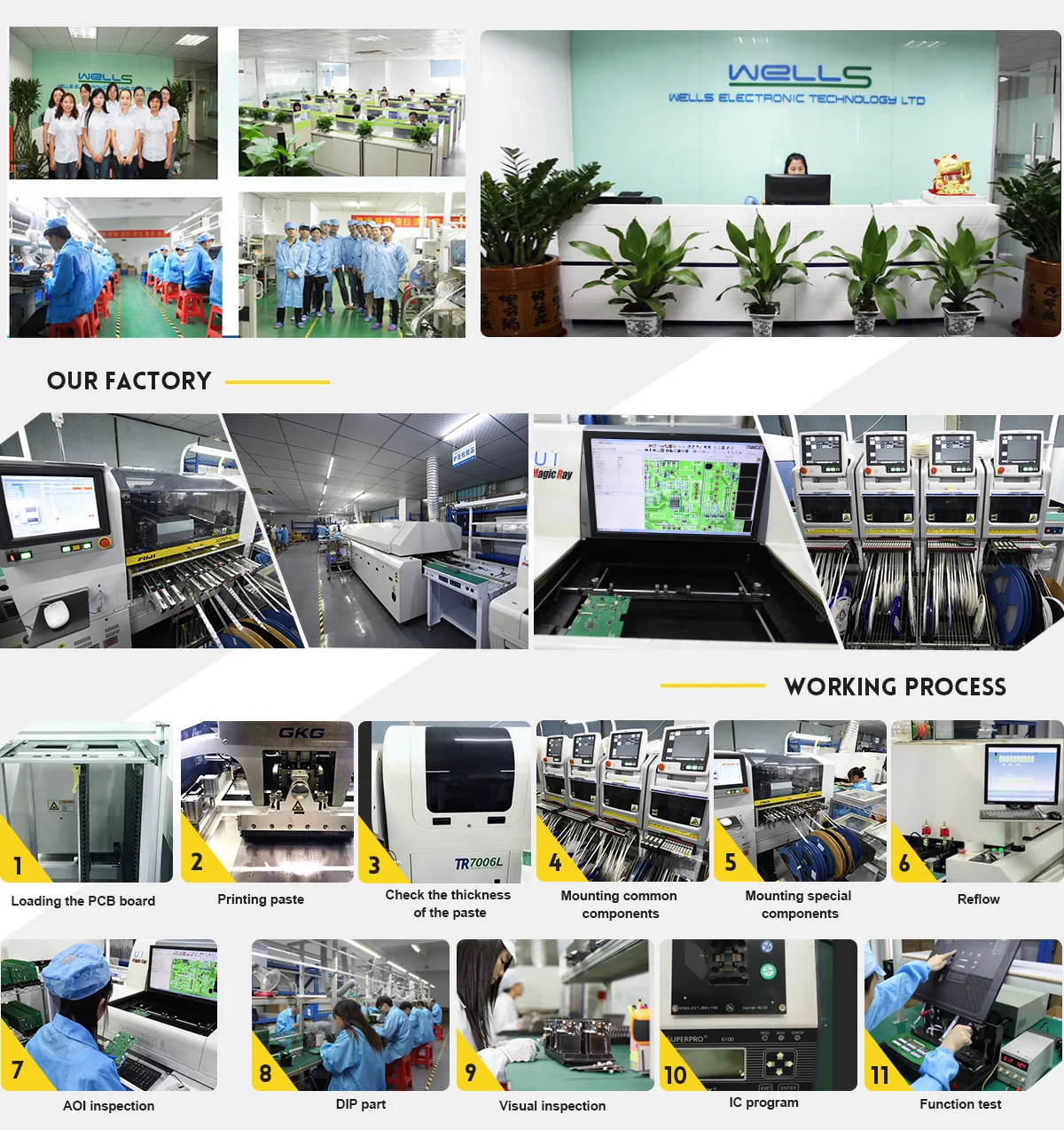

Технология производства
