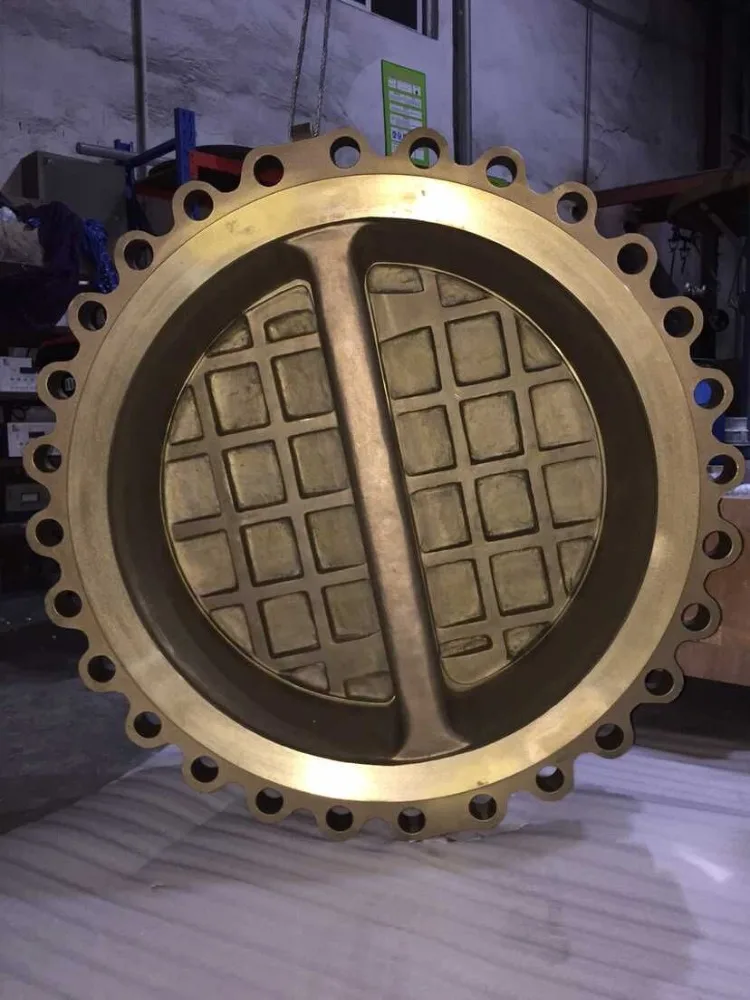

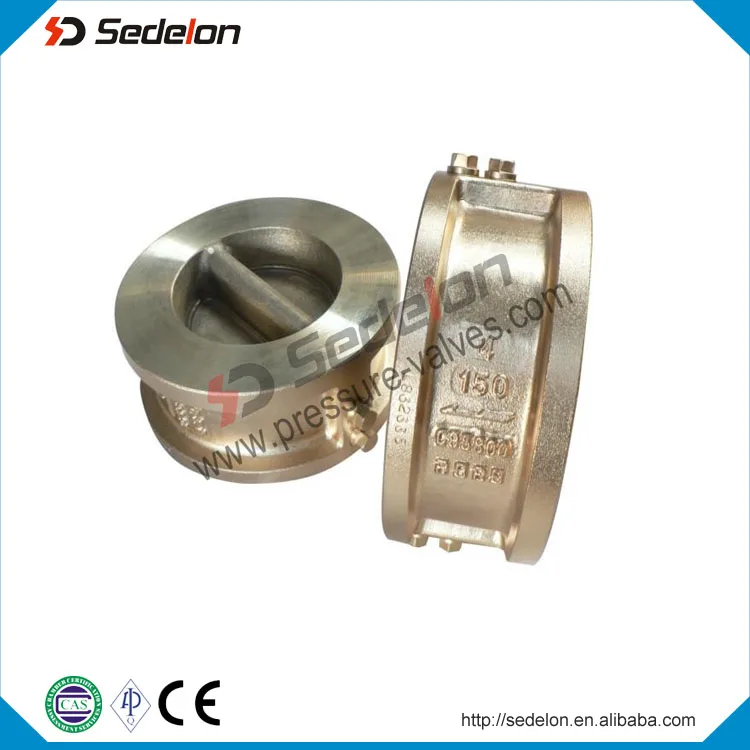

Bronze Lug Type Double Disc Wafer Check Valve C95800

Product Overview

Description

Bronze Lug Type Double Disc Swing Check Valve C95800



Feature:

Tapa atornillada, columpio tipo disco

Aro roscado o soldado

ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,

A351 CF3, LOCALIDAD DE A351, A351 CN7M

Cumplimiento de los estándares

Diseñamos y fabricamos: ANSIB16.34, API6D, BS11868

Cara a cara (end to end): ANSIB16.10, API6D

Bridas de conexión: 2 ~ ~ 24 ~ 22 de ANSIB16.5 ~, 26 ~ ~ 36 ~ a MSS-SP-44 a API605 bajo petición

Tope extremo soldado: ANSIB16.25

Inspección y prueba: API598, API6D



NPS		in	2	3	4	5	6	8	10	12	14	16	18	20	24
150Lb	L	mm	60	73	73	86	98	127	146	181	184	191	203	219	222
	D	mm	103	135	173	196	222	279	339	409	450	514	549	606	717
	D1	mm	120.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635	749.5
	D2	mm	92	127	157	186	216	270	324	381	413	470	533	584	692
300Lb	L	mm	60	73	73	86	98	127	146	181	222	232
	D	mm	110	148	180	215	250	307	361	422	485	539
	D1	mm	127	168.5	200	235	270	330	387.5	451	514.5	571.5
	D2	mm	92	127	157	186	216	270	324	381	413	470
600Lb	L	mm	60	73	79	105	137	165	213	229	273	305
	D	mm	110	148	192	240	265	319	399	456	489	562
	D1	mm	127	168.5	216	267	292	349	432	489	527	603
	D2	mm	92	127	157	186	216	270	324	381	413	470
