Product Overview

Description

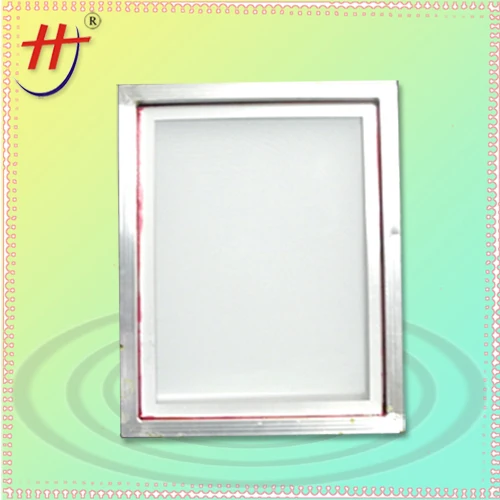

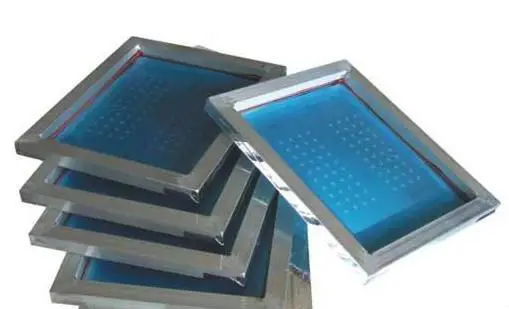

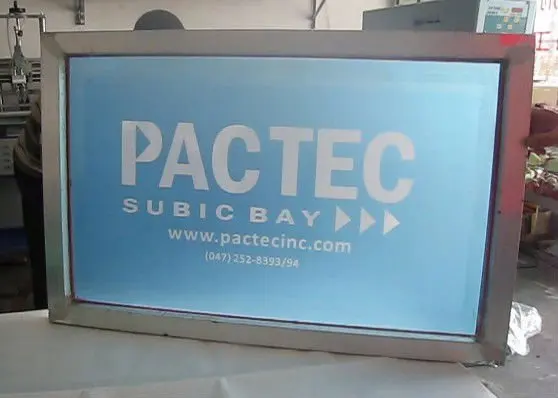

screen printing machine accessories aluminum screen frame

Hengjin screen frame have two styles.  Aluminum and wooden material which special on silk screen printer working. Aluminum material screen frame more popular now. Wooden material just for using to manual screen printing.



aluminum screen printing frames, aluminum screen frame, screen printer frame size:



     Inner size                                    Material size:

200x 300mm  (7.8inchx 12inch)   18x 22x1.2mm

300x 400mm (12inch x 16inch)     20x 30x 1.2mm

400x 500mm ( 16inchx 20inch)     25x 35x 1.4mm

500x 500mm (20inchx 20 inch)     25x 35x 1.4mm

500x 600mm ( 20inch x24inch)     28x 43x 1.4mm

600x 800mm ( 24inchx 31.5inch)   28x 43x 1.4mm

(800-1200)×(1200-1500)            28×43×1.6mm



300x 400mm ( 12inchx 15.7inch)     18x 22x 1.2mm

400x 500  ( 15.7inchx 20inch)       20x 30x 1.2mm

400x 600  (15.7inchx 24inch)        20x 30x 1.2mm

500x 700   (20inchx 27.6inch)       25x 38x 1.4mm

600x 800   (24inchx 31.5inch)       28x 43x 1.4mm

1000x 1000 (39.4inchx 39.4inch       28x 43x 1.6mm



The size we can do that as your need.  For different products use different size frame.  The following is some suggetions for screen frame:



CD/DVD, OD Printing:

Frames for optical disc decoration are typically made of steel. There are a couple of industry standard frame sizes (31 x 31 cm with a 2.5 cm x 3mm profile, and 26 x 30 cm with a 2.5 x 1.5 cm profile). The steel frames are strong enough to tolerate high mesh tension levels. Because the frames are small, the characteristics of the frame size does not typically affect mesh selection. As a result, fine mesh counts with small thread diameters can be used to optimize the print resolution.

Electronics:

Aluminum frames that range from 61 x 76 cm to 102 x 102 cm are typically used for membrane switch printing. The profile of the frames should provide the strength necessary to support mesh at high tensions.

Glass Containers

Frames for glass container decoration are generally made of aluminum. The frame profile does not have to be very large because screen tensions are typically low for glass printing (6 to 12 N/cm, 3.420-2.120 mm). Typical frame sizes for glass decoration are in the range of 30 x 50 cm (12" x 20"), 25 X 45 cm (10" x 18") and 20 x 60 cm (8" x 24").

Automotive Glass

The automotive glass industry uses rigid aluminum frames where the profile is usually sloped, and wall thicknesses are robust for the large frame sizes. The frame sizes are different for cars and trucks, and range from 1.0 x 2.5 m to 1.5 x 3.5 m. The mesh is adhered to the frame using standard screen printing .

Home Appliances

Household appliance glass frames range in size from approximately 1.0 x 1.4 m to 1.5 x 2.5 m. They are typically rigid, aluminum frames that have a slope profile and wall thicknesses that are adequate for the frame size and recommended tensions (16-20 N/cm, 1.650-1.340 mm). The mesh is attached to the frame using standard screen printing adhesives.

Flatbed Textile Printing

The flatbed textile industry uses aluminum frames ranging up to 290 x 380 cm for the linen industry and 280 x 860 cm for the extra large flag printer. Mesh is stretched using mechanical stretching equipment (systems with a pre-stretching option are preferred), and glued to the frame using standard screen adhesives-solvent resistance is not necessary since waterbased inks are used during printing.

T-Shirt/Garment Printing

The two most common frame types for the garment industry are rigid aluminum frames and retensionable roller frames (rigid wood and steel frames are also available). Screens created with rigid aluminum frames use the standard stretch-and-glue process, and roller frames use a locking strip to hold the mesh into a groove on each side of the frame. Common frame sizes for the this industry include (for both rigid and roller frames): 51 x 61 cm (20” x 24”), 58 x 79 cm (23” x 31”), and 64 x 91 cm (25” x 36”).
