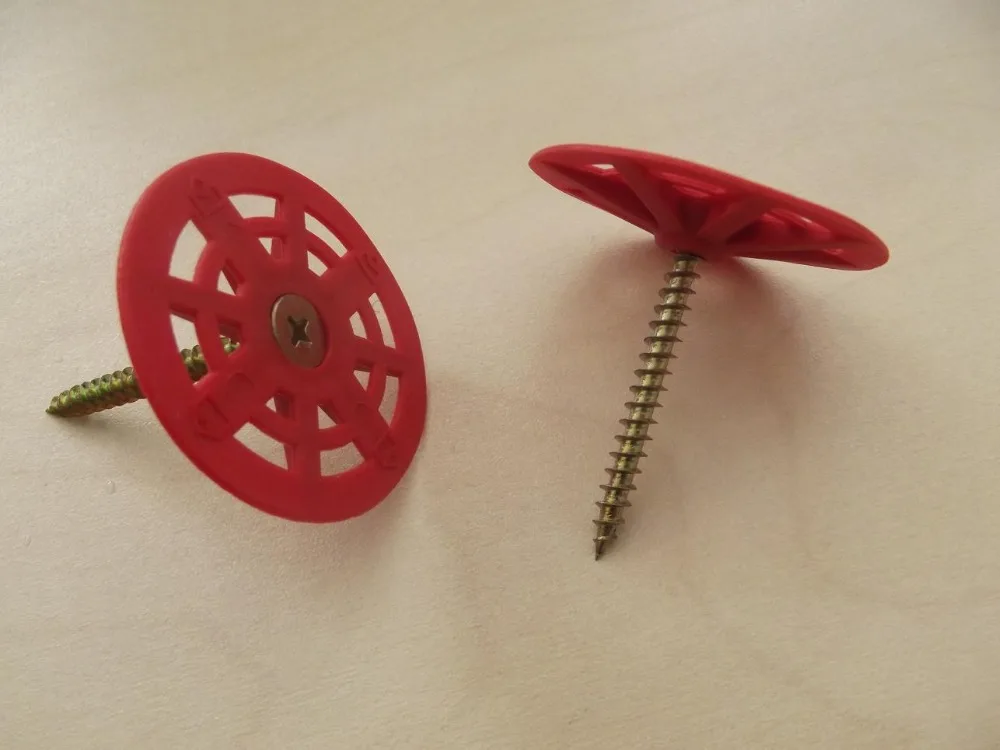

Plastic washer for EIFS fastener

Product Overview

Description

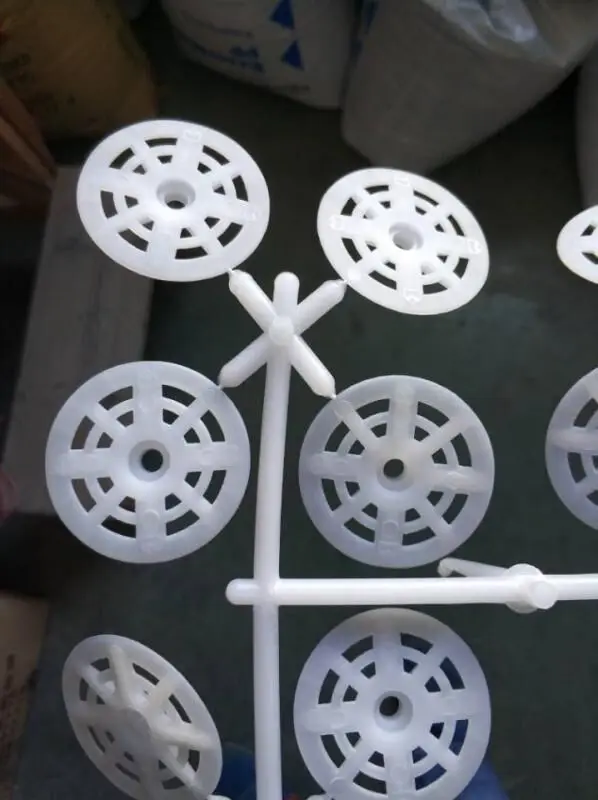

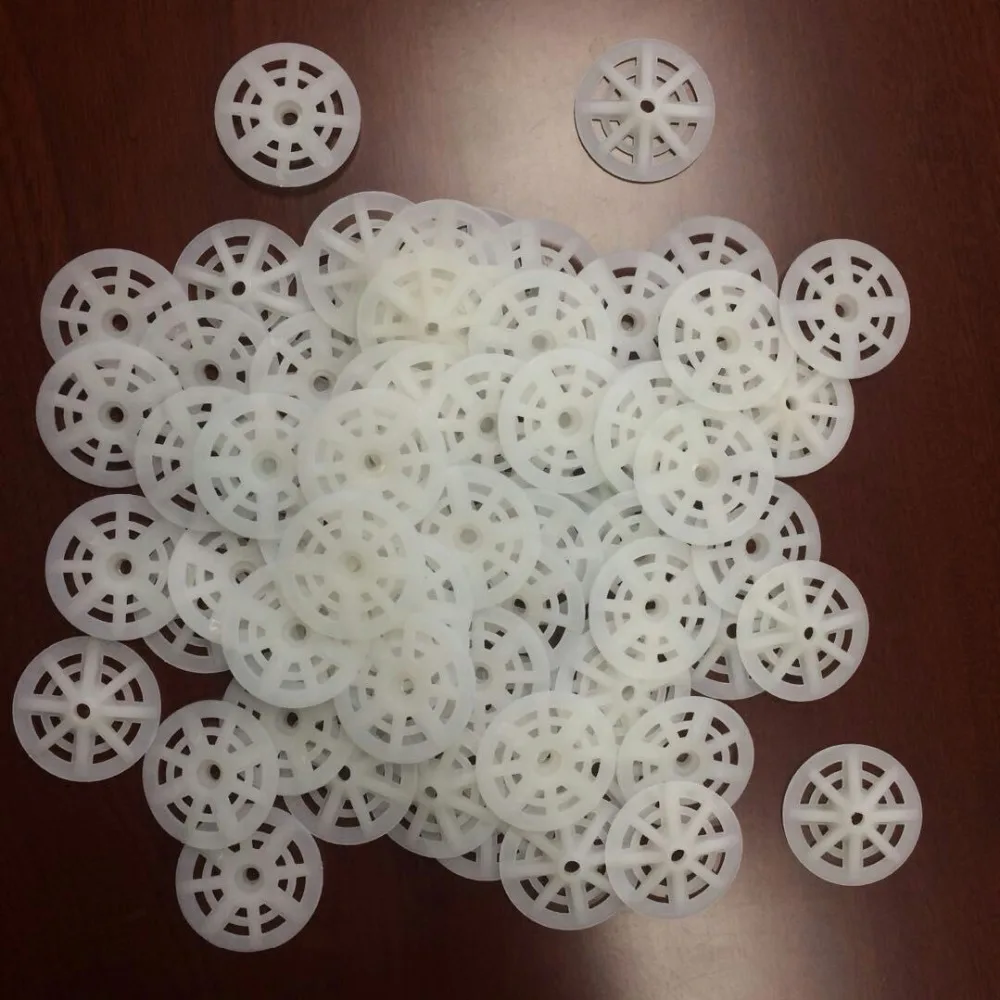

EIFS fastener washer (EIFS 2 Fastening System)



EIFS fastener is made of steel nail and plastic plate.

It can be applied on the wall such as claybrick, normal concrete, concrete block, light-concrete or pore-concrete-block, aerated concrete etc

Product Packaging

Bags or cartons

Standard: JG158-2004, JG149-2003



Product Advantages

·Suitable for all kinds of wall

·High pull-off strength for a higher security of the system

·Low thermal conduction addition value to avoid thermal bridge

·Galvanized layer on the steel nail to protect the nail from alkali



Field of application

It is fixed on the position where there is significant wind-suction force or if the height is more than

20m or if the finishing coat is tile etc



Remarks

• Start drilling after sufficient hardening of the glue (min 24h later)

• Clean the drilled hole

• Make sure that not any damage to the thermal insulation layer or substrate were made during fixing the anchor

• Make sure that the depth of drilling is deeper than 40mm and the anchoring depth is min. 30mm

• The top of anchor can not be protrudent out of the surface of the thermal insulation layer

• For the tile system the anchor must be fixed through the thermal insulation layer, the alkali-resistant glass-fibre-mesh and fresh base coat; for the plaster system the anchor can fixed directly through the thermal insulation layer



Arrangement diagram  of anchor fixing (1.   4pcs/m2   2.  6pcs/m2)





Product specification

Tools

Percussion drill, Hammer



Substrate requirement

The substrate should be sound, dry, flat, clean and durable



Application environment

Temperature:5°C~35°C

Avoid raining, high temperature and frost

Avoid direct sunlight and class 5 wind



SA EPS system is a lightweight, low density system employing expanded polystyrene insulation with adhesive and mechanical dowel fixings
