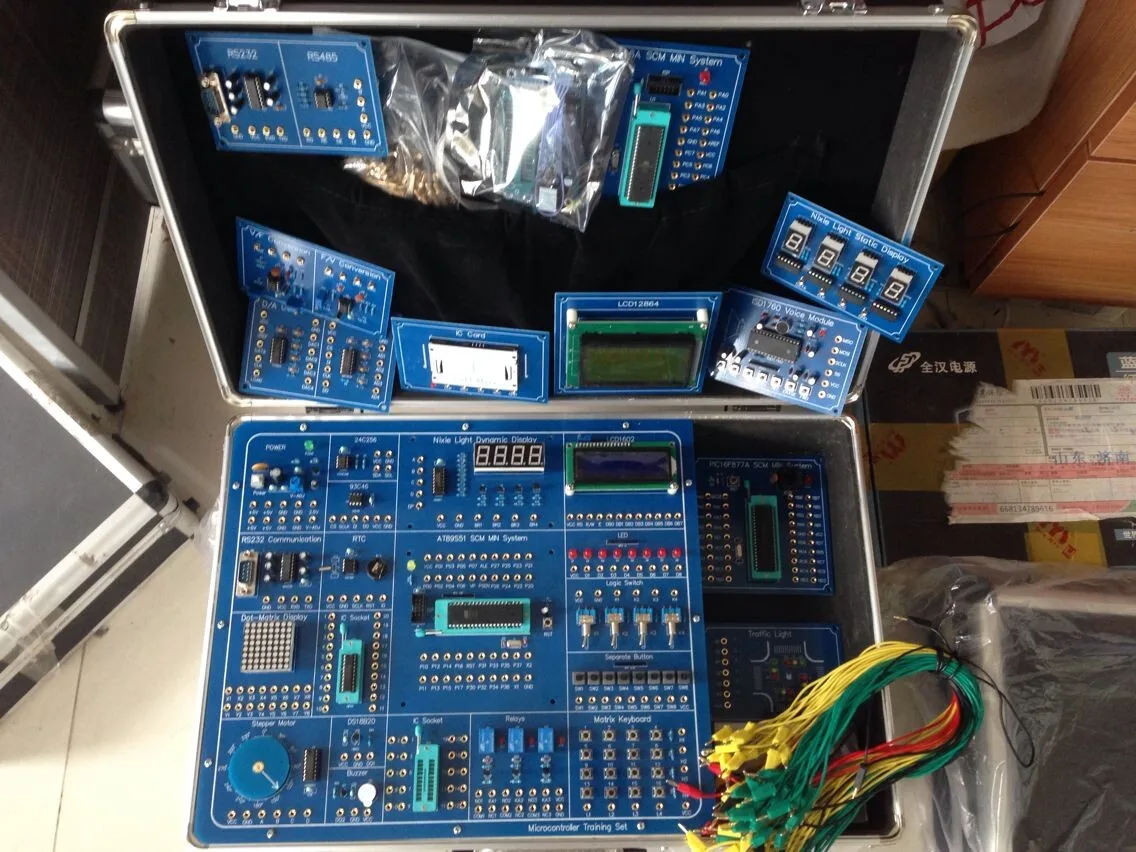

1. Product overview

XK-MCB1 module type single-chip mircrocomputer box consists of experimental mother board and expansion board, the expansion board

has four fixed copper cylinder, conveniently insert into mother board to finish the experiment. The mother

board integrated power module, 51 single-chip smallest system module, common used function experiment module, etc.The expansion board consists

 AVR/PIC smallest system and part functional experimental module and can implement different

configuration according to customer requirement. On condition of fulfill the basic experimental function,

based on the customer requirement, the box can be configured and upgraded specific functional

experimental module and single-chip smallest system.

2. Technical Parameter

1)Overall size:485mm*330mm*150mm

2)Power supply:

Single Phase AC220V,

Power≤10W

With Power supply indicator

With grounding protection

With over current protection

3)Experiment Power

DC+5V,1A,

DC+2.5V,Reference voltage

DC 0~+5V,adjustable voltage source

4)working environment:temperature -10°C~+40°C,relative humidity <80%(25°C)

3.product structure

Mother board contains:

Power module, 51 single chip smallest system, E2PROM storage module (AT24C256 and 93C46),

Dynamic nixie tube module,LCD1602 module,LED module,independent key module,4*4 matrix keyboard

 module,relay module,temperature sensor module,buzzer module,stepping motor module,Lattice screen

 module,RS232 communication module,, time module and DIP20 extending seat.

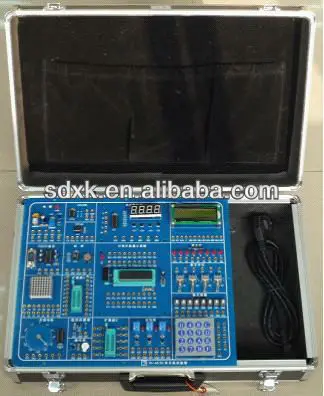

Picture 1 experiment box mother board

Experiment extending board include:

PIC16F877A smallest system extending board(with PIC programmer)

ATMEGA 16A smallest system extending board(with AVR programmer)

Traffic light extending board

Static state nixie tube display extending board

LCD12864 extending board

V/F and F/V module extending board

A/D and D/A module extending board

Voice module extending board

IC card module extending board

DC motor extending board

RS458 communication extending board

Picture 2 PIC16F877A smallest system extending board

Picture 3 ATMEGA 16A smallest system extending board

Picture 4 traffic light extending board

Picture 5 static digital tube display extending board

Picture 6 LCD12864 extending board

Picture 7 V/F and F/V module extending board

Picture 8 A/D and D/A module extending board

Picture 9 IC card module extending board

4.experiment project

1)experiment box mother board project

(1)water light experiment

(2)Independent key experiment

(3)4x4 matrix keyboard input experiment

(4)Relay driven experiment

(5)Temperature acquisition experiment

(6)Buzzer driven experiment

(7)Lattice screen display experiment

(8)Dynamic digital tube display experiment

(9)LCD1602 LCD screen display experiment

(10)AT24C256 storage experiment

(11)93C46 storage experiment

(12)RS232 communication experiment

(13)Stepper motor driven experiment

2)experiment box extensible experiment project

(1)Traffic lights simulation experiment

(2)Static digital tube display experiment

(3)LCD12864 LCD screen display experiment

(4)ISD1760 voice experiment

(5) D/A and A/D conversion experiment

(6)V/F and F/V conversion experiment

(7)DC motor driven speed measuring experiment

(8)RS485 communication experiment
