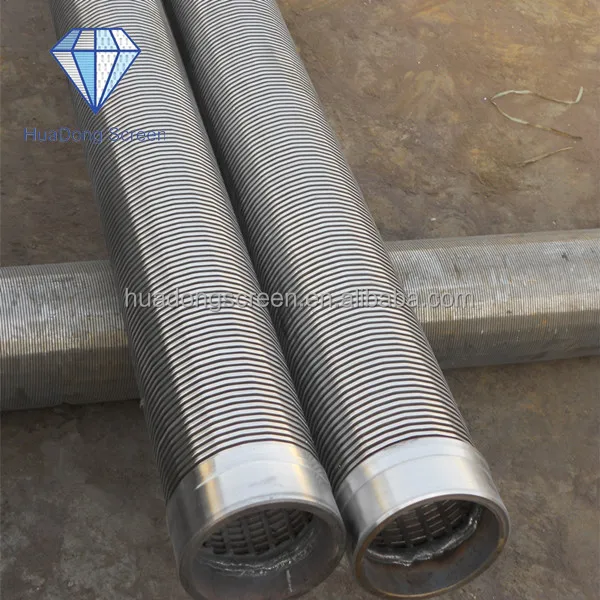

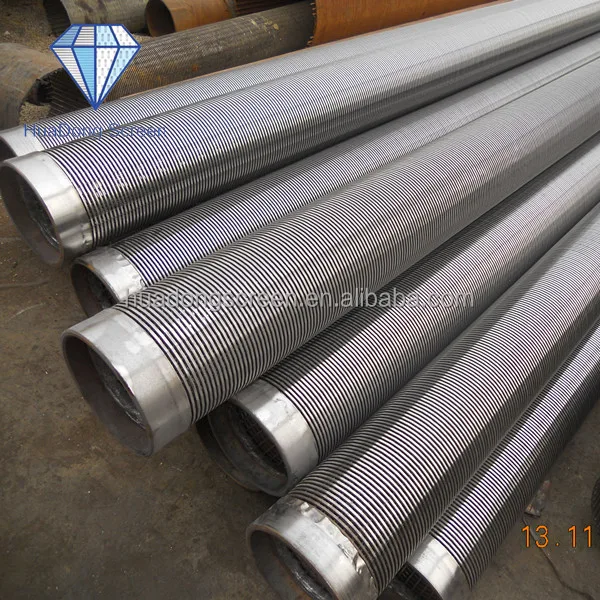

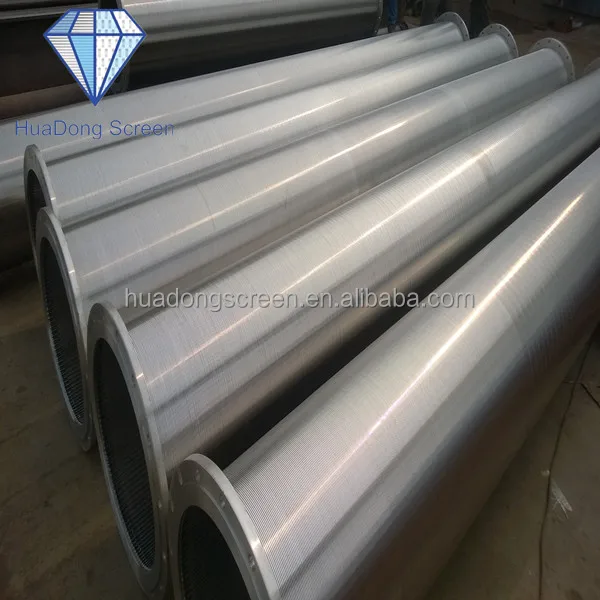

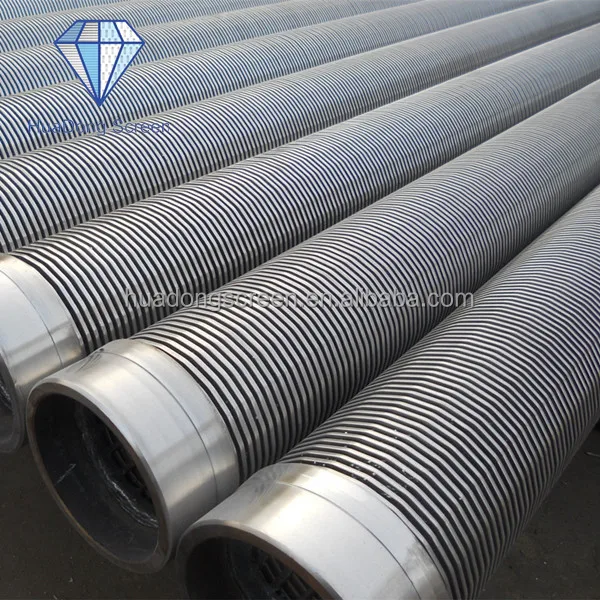

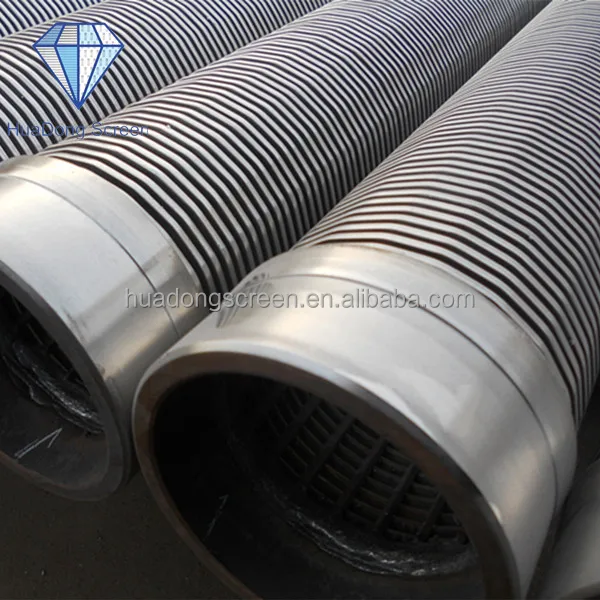

14inch 1mm Slot Johnson Water Well Sand Filter Screens With Plain End For Sale

Product Overview

Description

14inch 1mm Slot Johnson Water Well Sand Filter Screens With Plain End For Sale

A quick view of the product:

1.OD(outside diameter ):usually 6-5/8’’,7’’ ,8-5/8’’,9-5/8’’,10-3/4’’,12-3/4’’by our customers’ requirements.

2.Material :Carbon steel or stainless steel (201,304,304L,316,316L and so on)

3.Slot size :Given by customers(we can do 0.05-6.0mm)

4.Open area :Maximum open area of 60% is offered. Facilitating high flow capacity and low inlet resistance resulting in extended well life .

5.Wire and rods dimensions :Obtaining through well depth or collapse strength , which are furnished by customers.

6.Connection types :Usually STC threads or a passage of welded ring (plain end or beveled end ),both of them are weld together with the portion of the screen.

7.Unit length :We suggest 2.9m-5.8m to fit the container .

About Huadong:

Huadong screens ,well recognized by industry professional at home and abroad ,have winned the tittles of Famous Brand and High Quality Products and Quality Trustworthy Products for many times .Based on their strength ,precision and design flexibility together with unbeatable prices and professional service ,our product has earned it a reputation in China and found their way into the international markets: Russia ,Bolivia ,Indonesia ,Mongolia ,Algeria,Morocco,to name just a few .

Our professional in sales and manufacturing will furnish you with the highest quality screening products whenever and wherever you need them .For more information,we invite you to explore our world of filtration products and to contract with us .

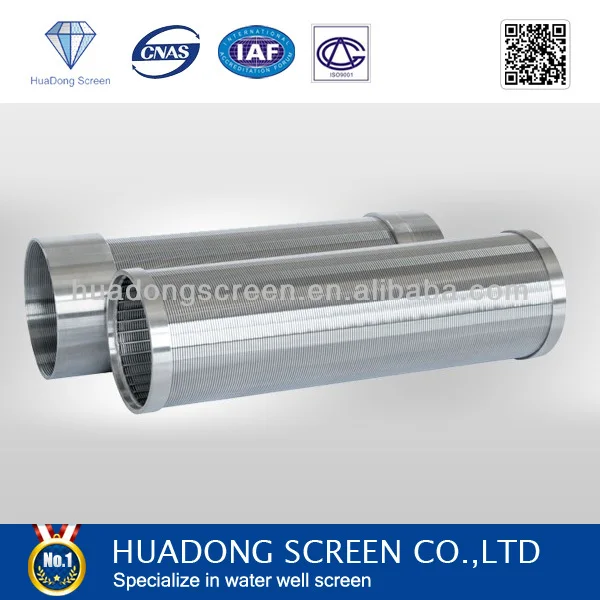

Johnson screen:

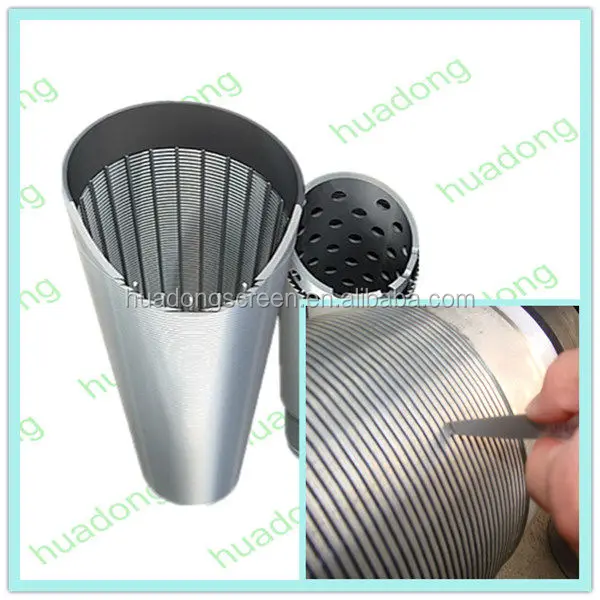

The Johnson Screen consist of V-shape profile wire and the longitudinal support rods. Each intersecting point of these wires is fusion welded. So Johnson screen pipe has sturdy constriction and good mechanical property. The V-shape section plane can avoid blockage, and make sure of the unimpeded water. The continuous slot have more open area, and it can reduce the speed of the water entering to avoid the sand entering the screen under the great pressure, so water well screen pipe can filter sand better. Meanwhile ,the slot size can be changed according to the real condition of the earth.

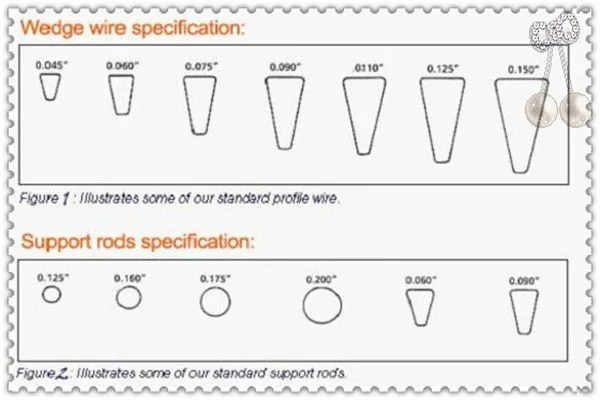

Johnson Screen Vee-Wire Profile wires range in width from 0.020 inch (0.508mm) to 0.195 inch (4.953mm) and in height range from 0.040 inch (1.016mm) to 0.363 inch(9.220mm) , Other wire shapes is also available:

Specification:

SIZE (inch)	O.D (mm)	SLOT (inch)	LENGTH (m)	Collapse Strength (psi)	Tensile Weight (ton)	Wire size (mm)	RODS (mm)
4	117	0.040	3	395	6	2.2*3.0	3.8mm/22
4	114.3	0.040	3	395	6	2.3*3.0	3.8mm/22
6	168.3	0.040	3	252	8	2.3*3.5	3.8mm/32
8	219.1	0.010	3	399	10.5	3.0*5.0	3.8mm/48
8	219.1	0.020	3	370	10.5	3.0*5.0	3.8mm/48
8	219.1	0.040	3	323	10.5	3.0*5.0	3.8mm/48
10	273.1	0.010	3	206	11	3.0*5.0	3.8mm/50
10	273.1	0.020	3	191	11	3.0*5.0	3.8mm/50
10	273.1	0.040	3	167	11	3.0*5.0	3.8mm/50



Advantages:

1.Screens with high open area are more suitable for the  construction of high quality water wells ,oil wells ,and gas wells.

2.Low cost operation screens with high open area shall favor groundwater infiltration.Abundant water shall reduce the water level’s down,thus to save energy consumption.

3.Reduce the abrasion of the pump

Under the same condition ,high open area can make the speed of ground water’s entering into the screen much slower than any other filtration apparatus,which will avoid sand’ entering into the screen because of high pressure ,thus reduce the abrasion of the pump.

4.Extend the life span of the wells

Comparatively,groundwater entering into screen with higher open area is much easier than the entering into lower open area screen.the slow water flow shall extend the life span of the wells .

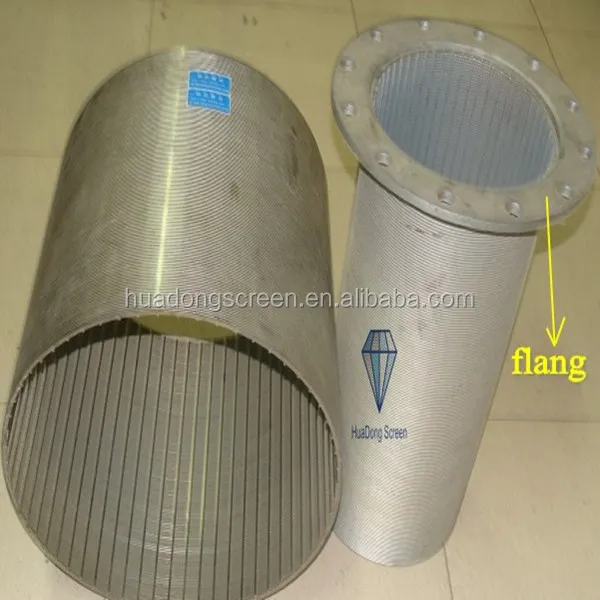

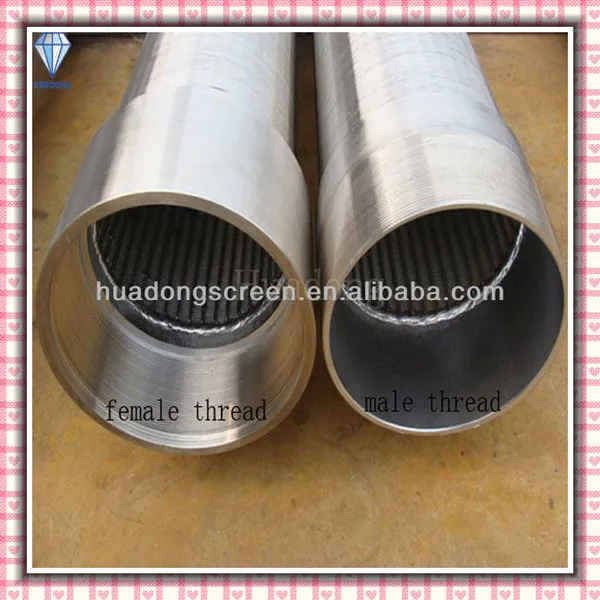

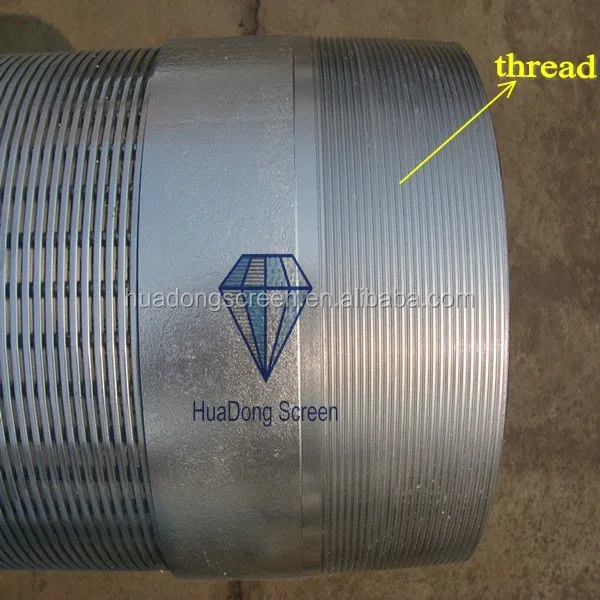

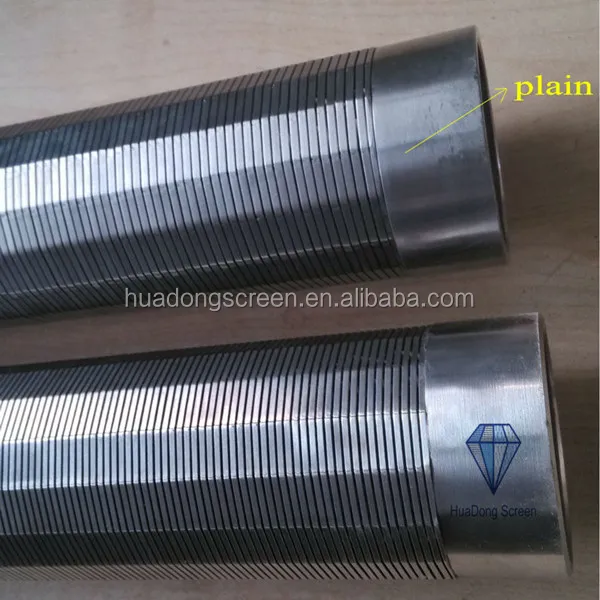

End connection: Plain beveled ends for welding or threaded male &female coupling(spiral).





Application : this Rod base wire wrap screen used for water wel ,oil well , underground well , geothermal well , and so on .

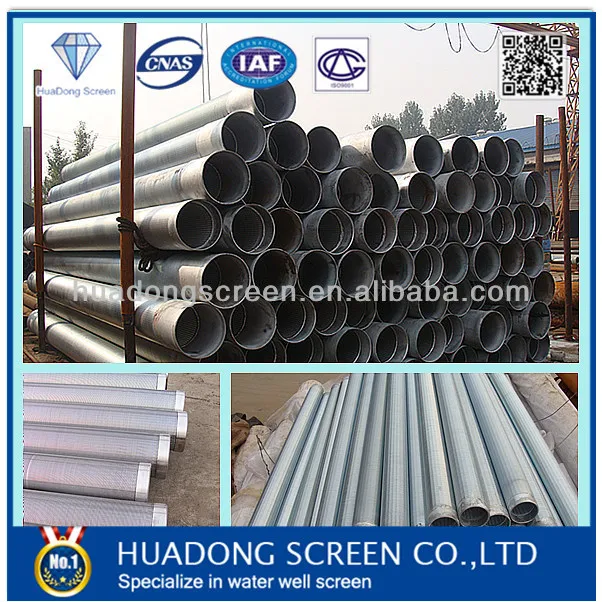

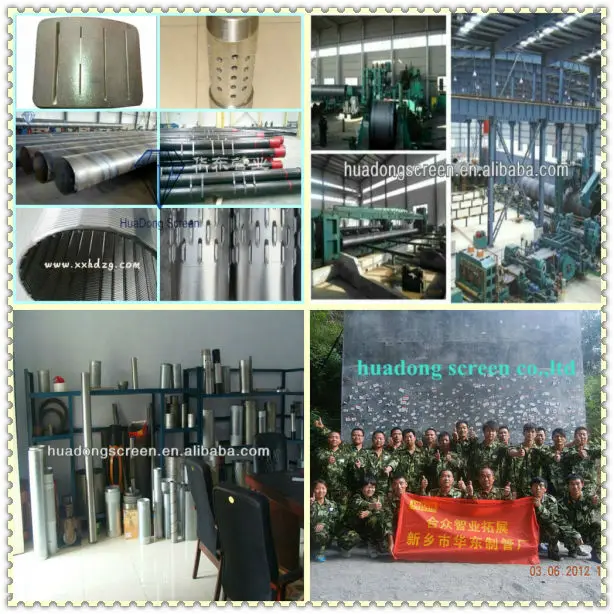

About my factory  :

 ISO certification :

IF you have any questions on the product or your water well project , can contact to me any time  .
