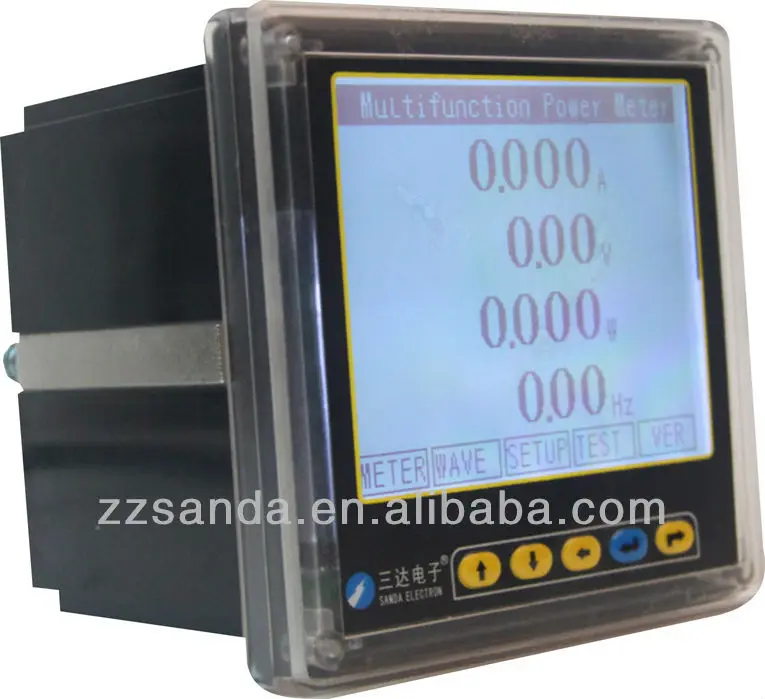

     Function

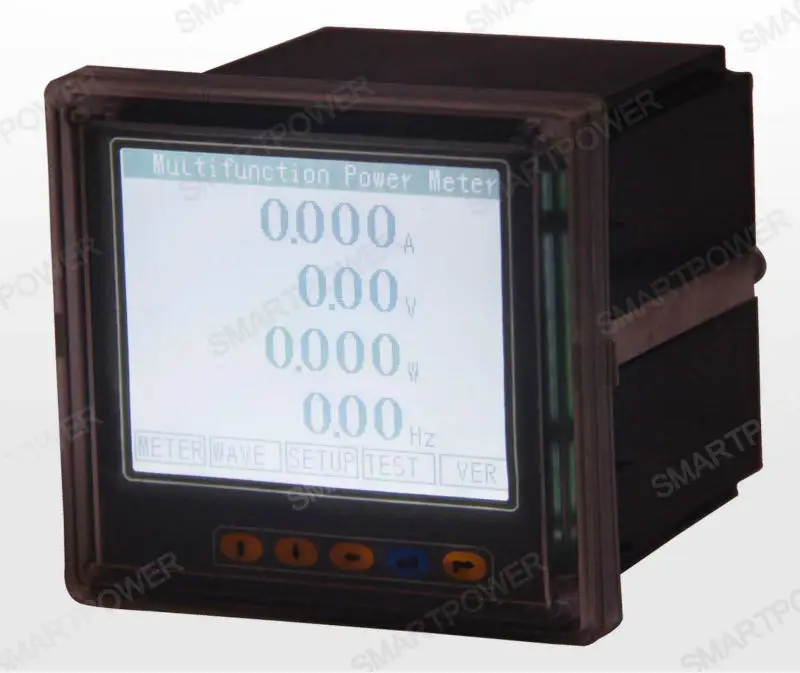

                                                        Introduction

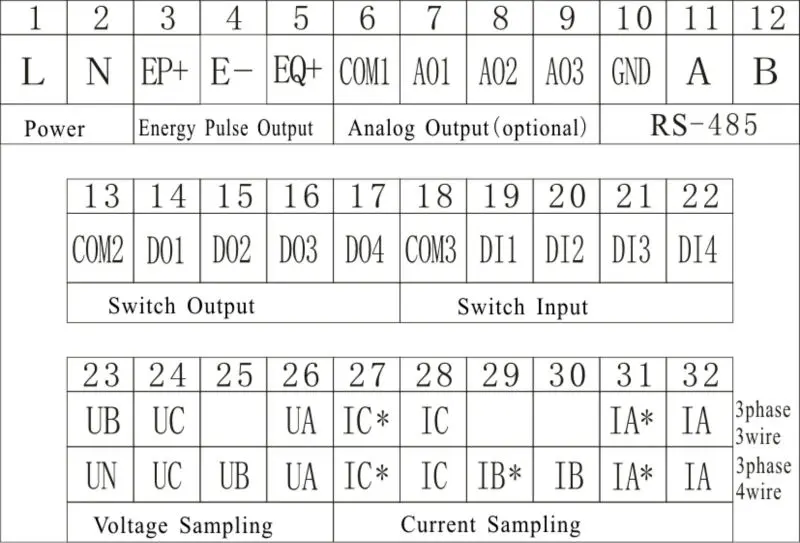

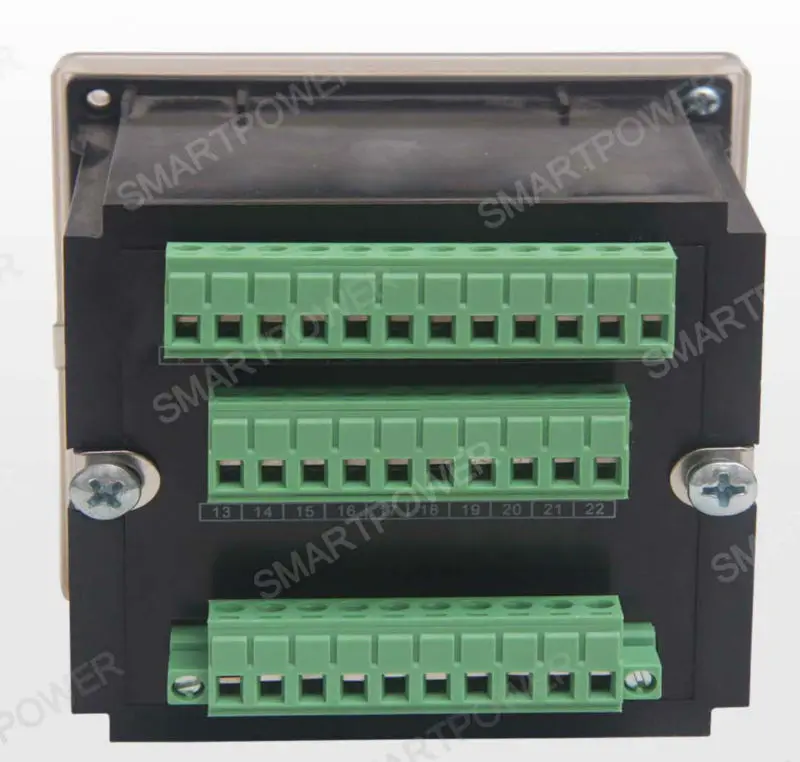

Input and Output

Three-phase Voltage Input(V1,V2,V3)

Three-phase Current Input (I1, I2, I3)

Three Ways Relay Outputs (DO1 ~ DO3)

Four digital inputs (DI1 to DI4)

Analog output (AO)

Electric energy pulse output

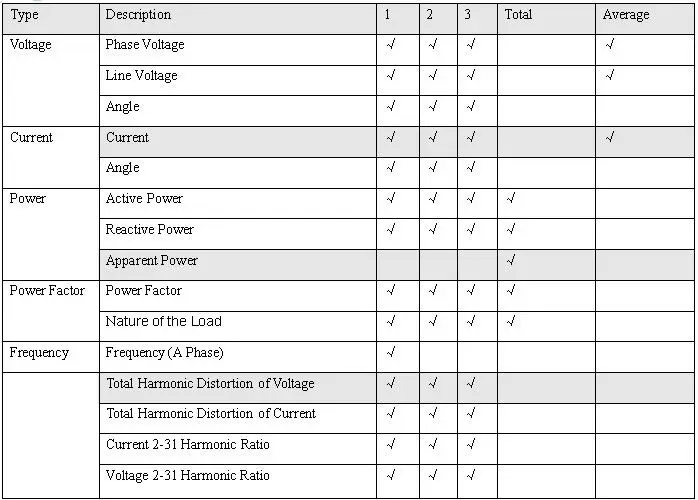

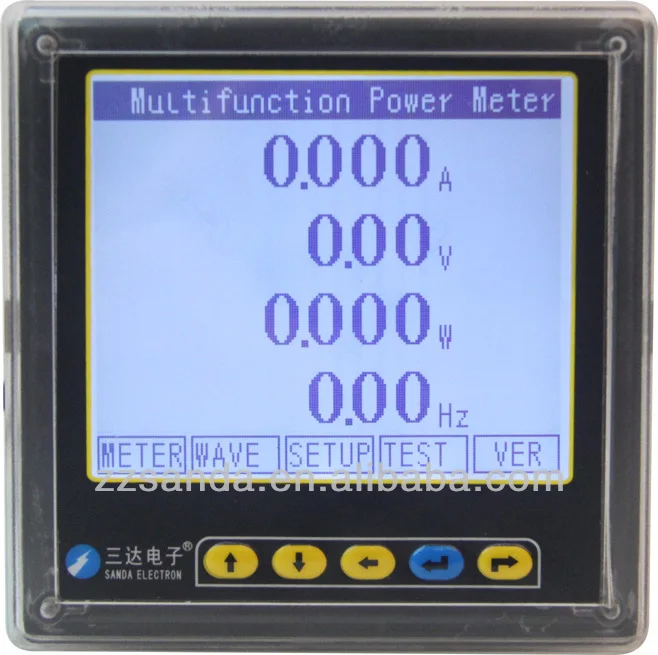

Measure Parameter

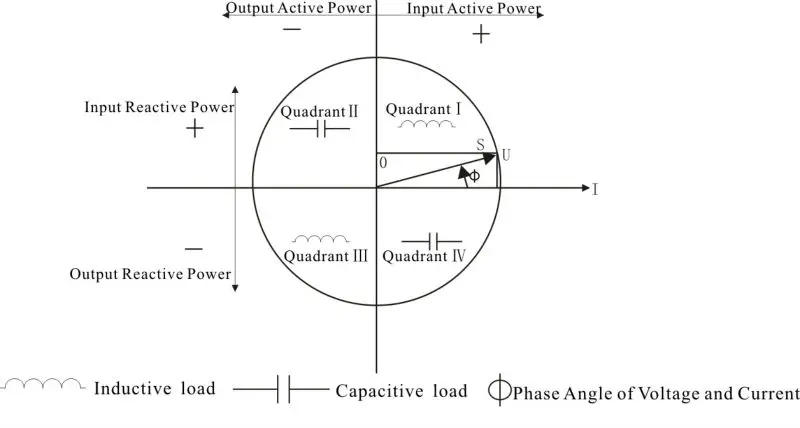

Voltage measurement, current measurement, power measurement, frequency, power

 Total Harmonic Distortion of  Three-phase Voltage and Current

The harmonic ratio of three-phase voltage and current(2 ~ 31 times)

Three-phase voltage unbalance ,Three-phase current unbalance

Real-time recorded wave of Three-phase current and voltage

 Event Record

64 events, resolution 1ms

Over-limited Monitoring

Monitors the voltage, current, power, etc., can trigger relay action

Communication Mode

1 RS-485 interface, MODBUS protocol, communication speeds up to 9600bps

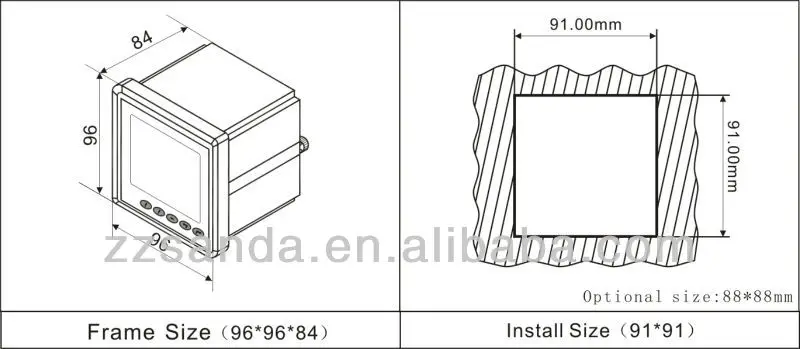

Name

Function

Parameters

Rated

Value

Power supply

 AC/DC: Rated 220V, Voltage tolerance -20% to +20%

AC Input

Phase voltage: Rated 57.7V, 220V or 400V

Phase current: Rated 5A or 1A

Analog Output(AO)

Rated 20mA, output range 4-24mA (1.2 times overload)

Load capacity 500Ω

Switch Input

24V DC excitation self-excitation

Front debounce time20ms

Relay Output

Electromagnetic relay

Contact capacity: 5A, AC250V

Power Consumption

AC current circuit: Less than 0.2A / phase (rated at 5A)

Less than 0.04A / phase (rated at 1A)

AC voltage circuit: less than 0.5VA / phase (nominal time)

Device Power circuit: less than 3W

Overload Capability

 AC current circuit: Rated current 1.2 times, continuous operation

 Rated current20 times, allowing 1s

AC voltage circuit: Rated voltage 1.2 times, continuous duty

 Rated voltage2 times , allowing 10s

Rated

Value

Communication Interface

Interface Type:RS-485, 2-wire

Work: Half-duplex

Communication speed:1200,2400,4800,9600

Communication protocol: MODBUS

Environment

Condition

Operation Temperature

-25°C~+70°C

Atmospheric Pressure

70kPa~106kPa

Relative Humidity

5% ~ 95% (non-condensing)
