Product Overview

Description

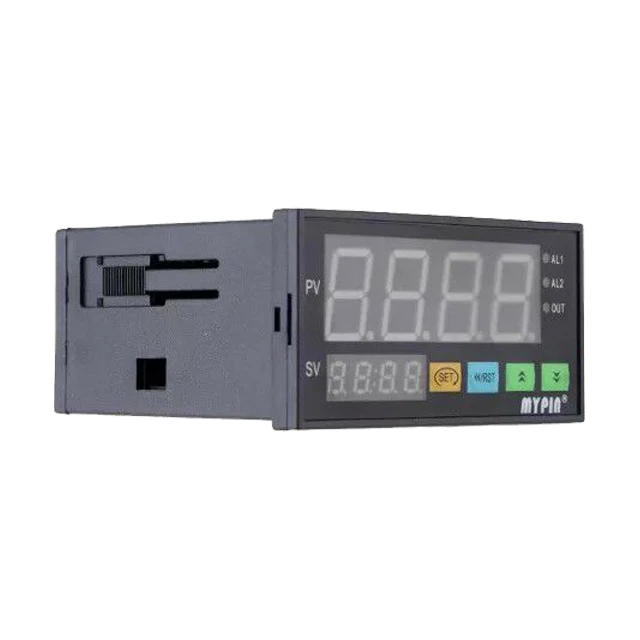

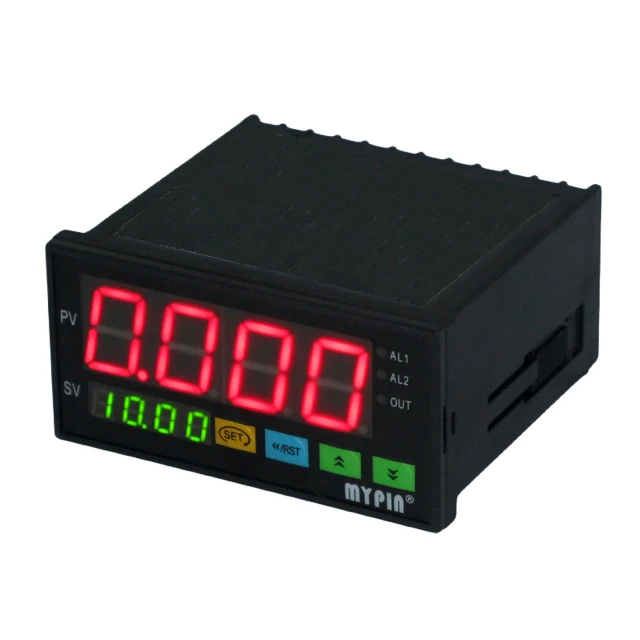

 weighing indicator indicador de peso weight indicator (LA8AE-NN4A)













1, Features available



u Wide signal input that suitable for resistance strain gauge load cell,force load cell in both domestic

        and overseas market. This item inputs 1 or 2 load cells at most,which simplify installation.

u Big inch red LED 4 digits measurement,0.3%F.S..

        Fast response, stable display, with Tare weight clearance function.

u No need for external extension mouth. RS232/RS485 MODBUS RTU interface for your choice,

        which enables to connect with other indicator,PC or PLC.

u Signal input and analog output are digitally transferred automatically. Analog range set freely by

        user.

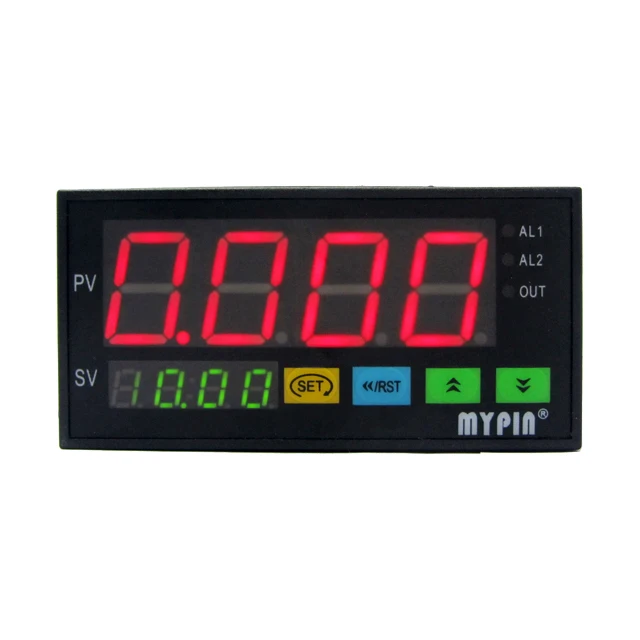

u Panel lamp indicator: Alarm 1(AL1), Alarm 2(AL2), Analog output(OUT);

u 4 no.s of Press-buttons to modify the inner menu.Friendly operation interface, easy to learn.

u Anti-shake parameter designing to ensure better performance

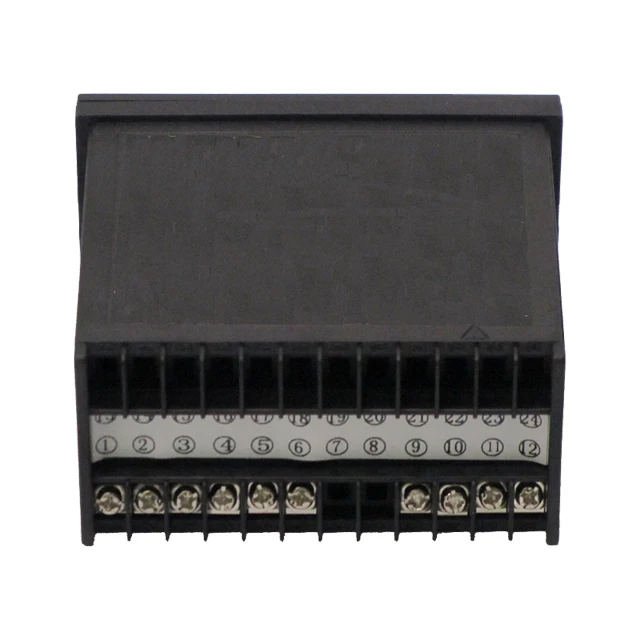

u Panel press-button RST & terminals RST in the backside to reset.

u Boot automatically reset

u Strong anti-interference ability, suitable for industrial field. It’s widely used in various automatic

        control for build-in filling dosing weighing control system/load scale in industrial of Cement,

         Food packing,Chemical,etc..



2, Specifications



Model no.:LA8AE-NN4A

Dimensions: 96W×48H×80L mm

Input Signal:1 no.s of load cell

No alarms

Communication: RS485

Aux. power:12V/40mA

Power supply:12V DC

Gross Weight: about 300g





3, Technical Parameters



u Power supply: 12V DC ,50/60Hz,Power consumption≤5VA

u Work environment: 0~50°C, 10~85%RH(No condensate)

u Digital display: 4 digits red LED display, range:-1999~9999

u Control output: none

u Isolation resistance:≥100MΩ(DC 500V  between terminal and outer-shell)

u Compression strength: AC 1500 1min(DC 500V between terminal and outer-shell)

u Aux. Power:12V/40mA,(1 load cell input at most)

u Sampling speed:16 times/sec.

u Accuracy:0.3%FS

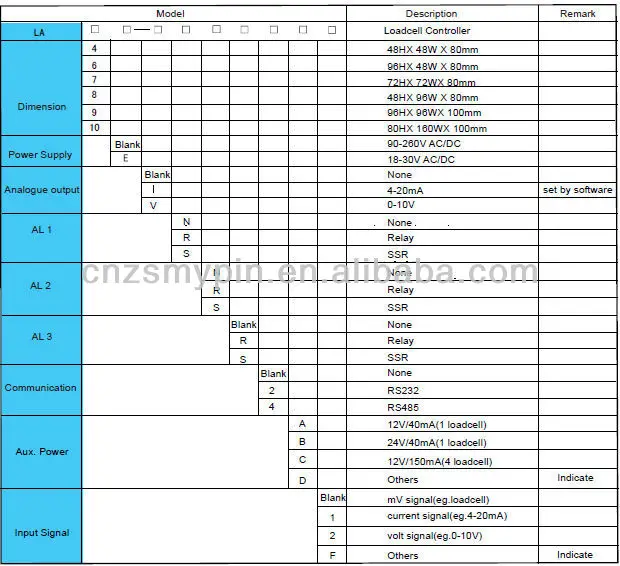

4, Functions for choice



•  Analog output:0-10V / 4-20mA
•  Communication interface: RS232 / RS485
•  Input signal: 0-10V / 4-20mA  or 2 load cells
•  Control output: SSR/RELAY/0-10V DC/4-20mA

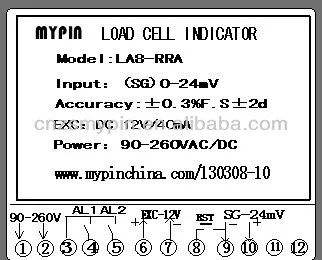

5, Diagram(subject to that in the real item)
