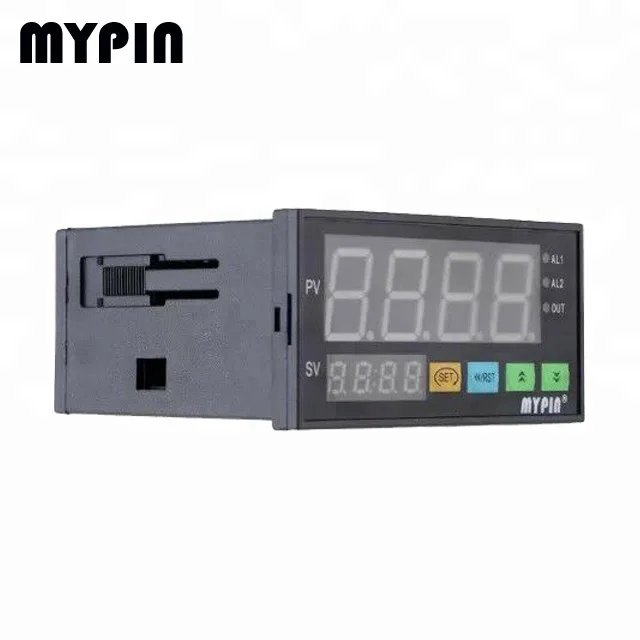

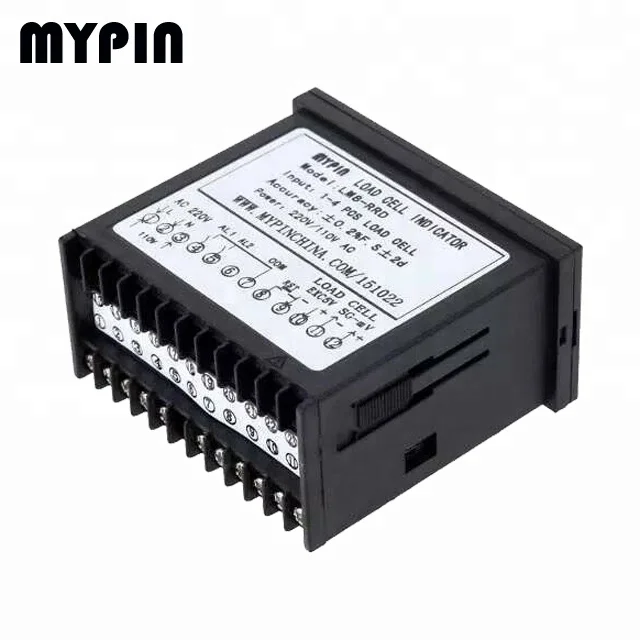

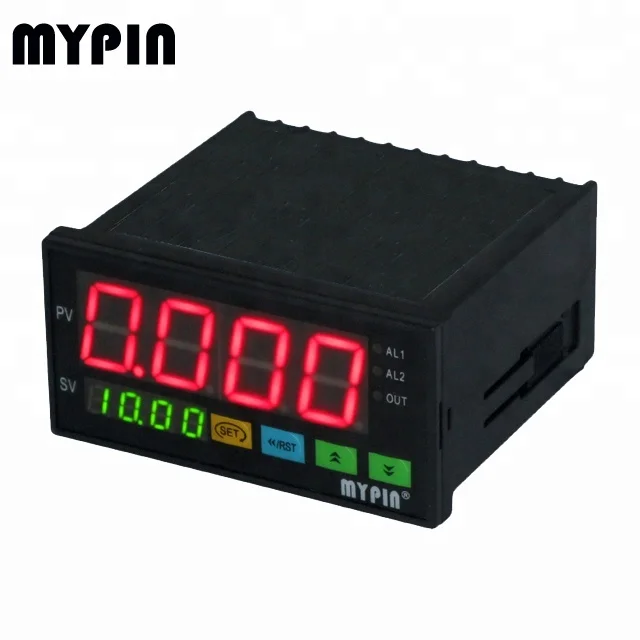

Mypin 12V DC Industrial Control weighing indicator (LM8E RN2D)

Product Overview

Description

Mypin 12V DC Industrial Control weighing indicator (LM8E-RN2D)







1, Features available



u input:  1-4 PCS load cells,force load cells



u Big inch red LED 4 digits measurement,0.1%F.S..

     Fast response, stable display, with Tare weight clearance function.

u  RS232  MODBUS RTU interface for your

     choice, which enables to connect with other indicator,PC or PLC.

u Signal input and analog output are digitally transferred automatically. Analog range set

     freely by user.

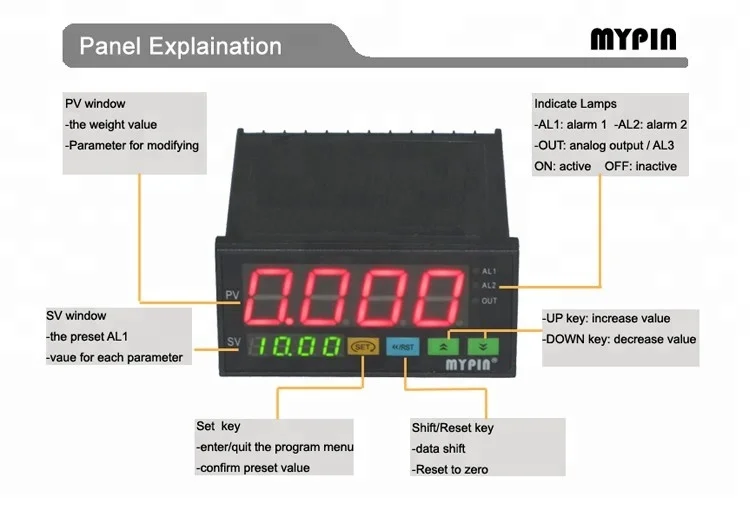

u Panel lamp indicator: Alarm 1(AL1), Alarm 2(AL2), Analog output(OUT);

u 4 no.s of Press-buttons to modify the inner menu.Friendly operation interface, easy to learn.

u Anti-shake parameter designing to ensure better performance

u Panel press-button RST & terminals RST in the backside to reset.

u Boot automatically reset

u Strong anti-interference ability, suitable for industrial field. It’s widely used in various

     automatic control for build-in filling dosing weighing control system/load scale in industrial

     of Cement, Food packing,Chemical,etc..



2, Specifications



Model no.:LM8E-RN2D

Display:  4 digits LED

Dimensions: 96W×48H×80L mm

Input Signal:1 ~ 4 no.s of load cells

1 alarms: relaym capacity AC 250V 3A or DC 30V 3A

Communication: RS232

Aux. power:5V/80mA

Power supply: 12V DC

Gross Weight: about 300g





3, Technical Parameters



u Power supply: 12V DC ,Power consumption≤5VA

u Work environment: 0~50°C, 10~85%RH(No condensate)

u Digital display: dual line 4 digits red LED display, range:-1999~9999

u Control output: 1 no.s of RELAY

u Isolation resistance:≥100MΩ(DC 500V  between terminal and outer-shell)

u Compression strength: AC 1500 1min(DC 500V between terminal and outer-shell)

u Sampling speed:16 times/sec.

u Accuracy:0.1%FS



4, Functions for choice



•  Analog output:0-10V / 4-20mA


•  Communication interface:  RS485


•  Input signal: 0-10V / 4-20mA


•  Control output: SSR/RELAY/0-10V DC/4-20mA

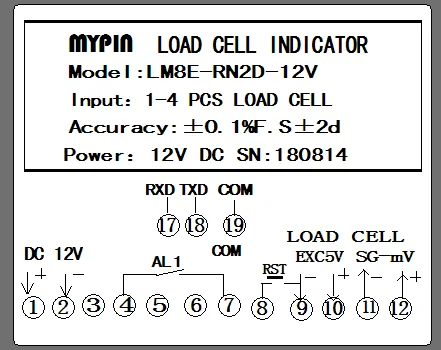

5, Diagram(subject to that in the real item)

6,More choices



1.The complement packing contains 1 meter, 1 manual and 1 pair of brackets.

2.Items are usually shipped within 3 to 15 business days after payment has been received, which according

   to the quantities.

3.Shipment is by Sea, Freight or Courier(DHL/FEDEX/TNT/UPS/EMS/CHINA POST MAIL) as per clients

   request.
