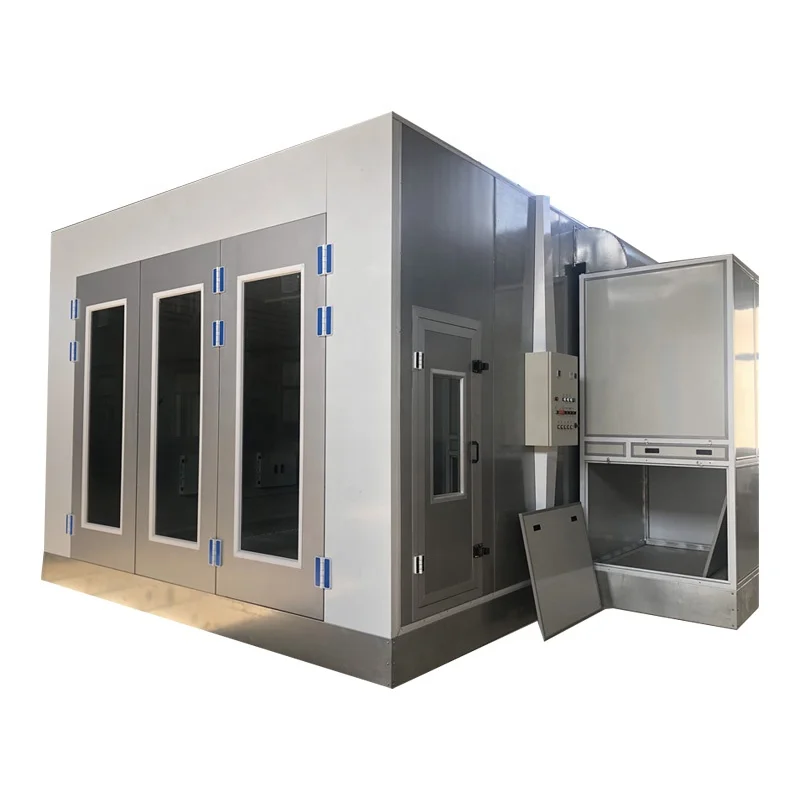

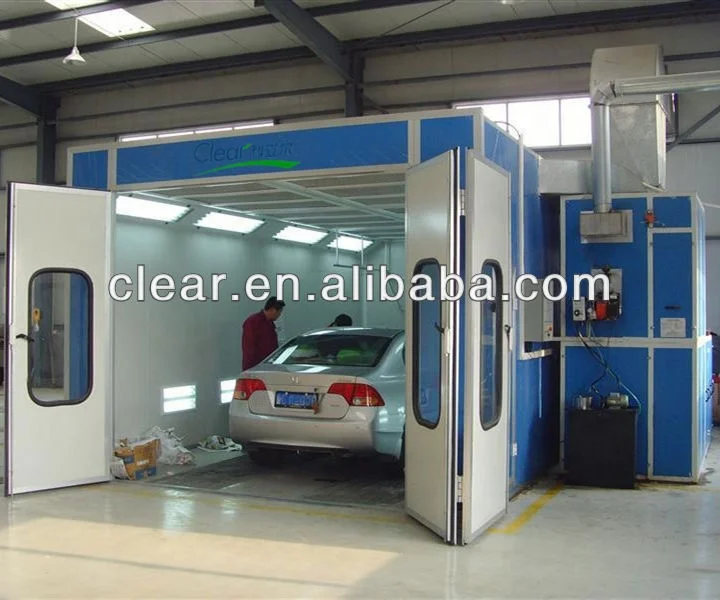

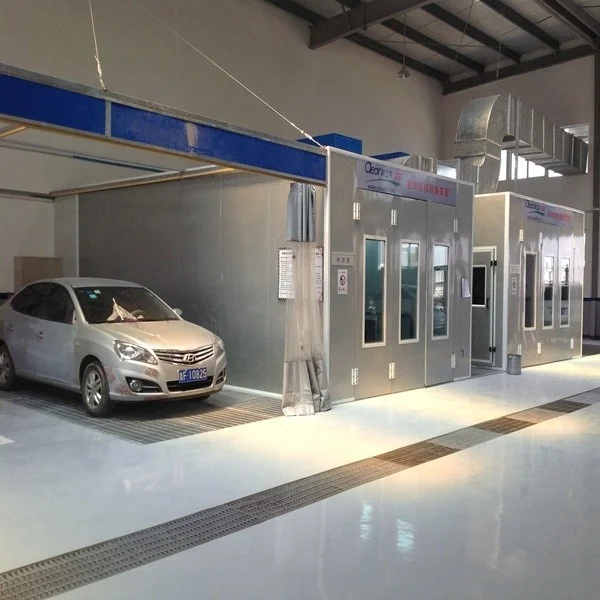

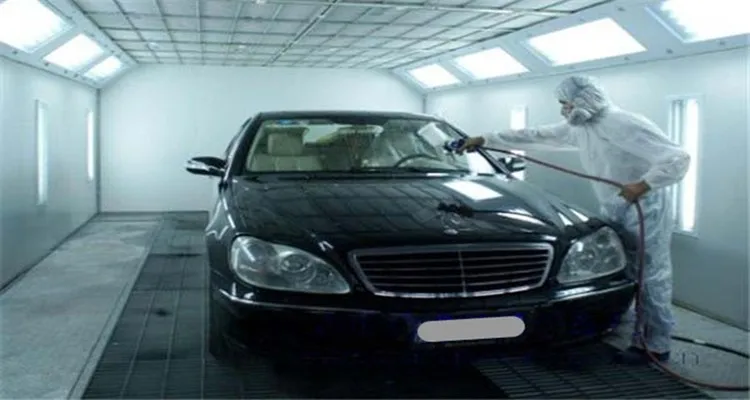

autobody repair tools car spray booth with CE approved

Outside Size

7000x5560x3500 mm (LXWXH)

Inside Size

6900x4000x2800 mm (LXWXH)

Wall panel

EPS (epispastics polystyrene) colorful steel skin boards,50 mm thick, 0.4 mm steel,

compound construction, anti-flame and heat-insulation, handiwork door,

galvanized steel roof panel

Basement

Two grids & three embossed plates, Galvanized Steel Sheet Construction, Two Ramps,

Entrance Door

 2850*2700 mm (W*H), edges are covered with Aluminium alloy plate,

 surfaces are sprayed with plastics

Personnel Door

 800*1800 mm (W*H)

Air Circulation System

Inlet Fan

Blower capacity: 24,000 m3/h

Outlet Fan

Blower capacity: 15000 m3/h

Power:      4 kw/set

Power:      5.5 kw/set

Quantity:     2 sets

Quantity:      1 set

Air Volume: 24,000 m3/h; Air Speed: 0.35m/s; Air recycling times: 280 times/h;

Purification System

Dual-filtering structure, The primary filter can capture granules larger than 10 μm.

Ceiling filter can capture granules bigger than 4 μm. Its filtering ratio reaches 98%.

Air pressure balance gauge, TSP≤1.4 mg/m3

Heating System

Riello Brand G20 diesel burner, 200,000 Kcal/h,

SUS304 stainless steel heating exchanger, argon arc welding;

max temp: 80°C, heating time: 4-6 min (20-60°C),

fuel consumption:4-5 kg/vehicle

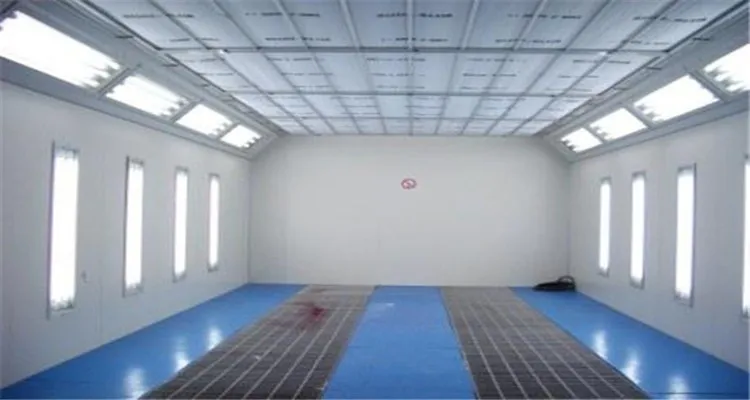

Lighting System

Ceiling Light: 32pcs 36w Philips Lamp;

Bottom Light: 16pcs 36w Philips Lamp, 900Lux

Control system

Independent electrical controlling cabinet with Painting, Baking,

Temperature Controller, Breakdown Indicator, Power Switch, Emergency Stop Switch,

and Time Setting

Environmental System

Multi-lagers fiberglass filter, active carbon

Optional

Diesel burner; Full grids; PLC control panel; Rock wool panel

REMARK

Spray booths could be customized upon request as we are Manufacturer.
