12V DC TA4E SNR Digital PID temperature controller heating/Cooling

Product Overview

Description

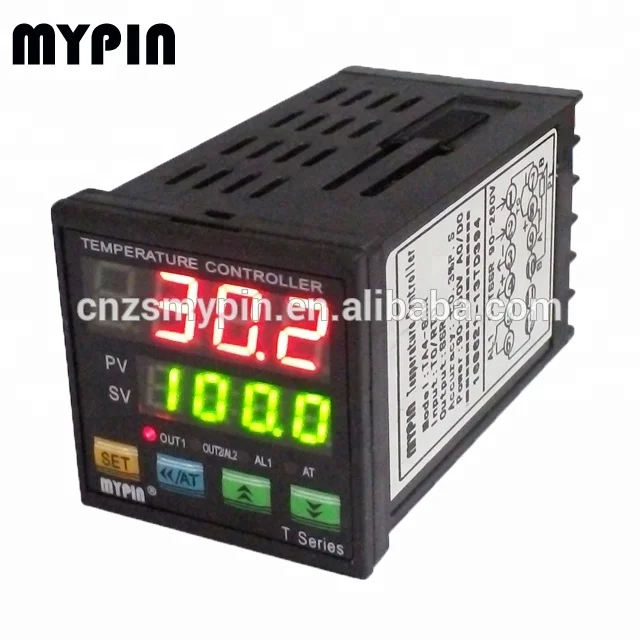

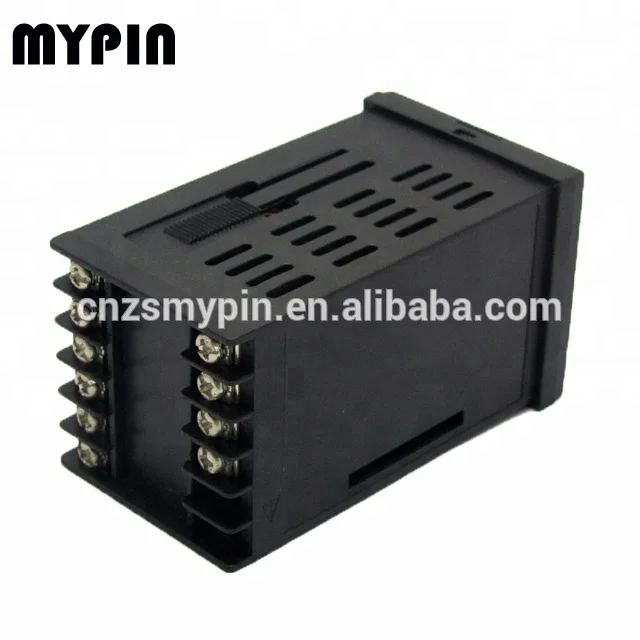

12V DC TA4E-SNR Digital PID temperature controller heating/Cooling

This is a bid for a dual display universal digital programmable temperature controller

that supports many type of thermocouple sensor. It can be powered by 90-265V

AC/DC, Comsumption: 5VA. DIN 1/16.

3 build-in Auto-Tuning Time proportion PID Algorithms to choose for different

applications or environments to be controlled. (for variety of industries or home projectsheating or cooling applications.)









1, Features



u Compact desig;:DIN 1/16, great form-factor to be included/build-in to your product.

u One key operation, Auto-tuning PID control.Easy operation,Reliable performance

24V/30mA supply available for standard transmitter)

u P, I, d, controlling period, digital filter coefficient, and more… (for control theory experts only)



u Relay ouput controll over your equipment directly



2, Specifications



Model no.:TA4E-SNR

Dimensions: 48W×48H×80L mm

Input Signal:TC(K,J,E,S)/PT100

Main output: SSR,
1 no.s of relay output----for control alarm

Power supply:12V DC

Weight: about 150g



3, Technical Parameters

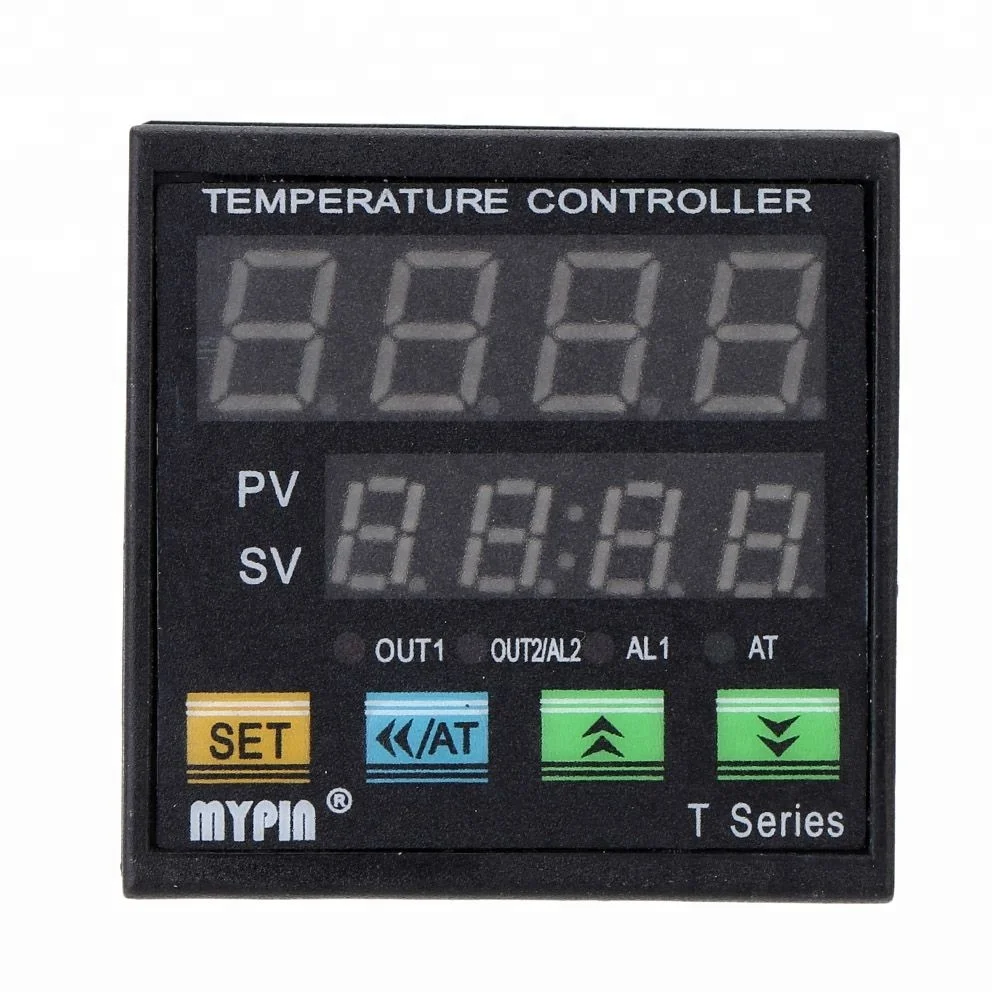

Display: Dual display for Fahrenheit(F) and Celsius(C)



Range: -1999 to 9999 (depends on the input signal)



Input: Thermo Resistor: PT100, Cu50



          Thermocouple: J,S,K,E,



Main output: SSR: 24V DC voltage



Auto-tuning PID cooling/heating control( can choose normal alarm output by software)



Alarm Output: 1 no.s of RELAY: capacity 250V/5A AC, 30V/5A DC



7 different Dual Output modes with: high / low / high deviation / low deviation/ interval / out of interval /breakage alarm



Accuracy: 0.3%



Width switch power: 12V DC



Dedicate size: DIN: 1/16 (48WX48HX80Lmm)



Weight: about 150g



4, Functions for choice



n Size: TA6(48W*96H*80Lmm),  TA7(72W*72H*80Lmm)

        TA8(96W*48H*80Lmm),   TA9(96W*96H*80Lmm)

        TA10(160W*80H*100Lmm)

n Other main output:SSR/SCR/ 0-10V / 4-20mA

n Input signal: 0-10V / 4-20mA/PT100  or 0-10V / 4-20mA/0-75mV

n Control output: SSR/RELAY/0-10V DC/ 4-20mA

n Power supply: 190-260V AC/DC or 18~30V DC

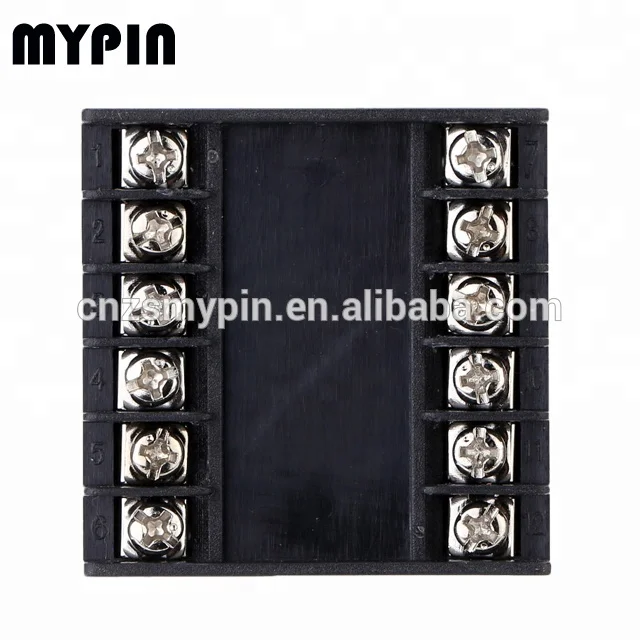

5, Diagram---TA4-SNR (subject to that in the real item)



6,More choices



1.The complement packing contains 1 meter, 1 manual and 1 pair of brackets.

2.Items are usually shipped within 3 to 15 business days after payment has been received, which according to the quantities.

3.Shipment is by Sea, Freight or Courier(DHL/FEDEX/TNT/UPS/EMS/CHINA POST MAIL) as per clients request.



• We provide 18 months warranty for all Mypin products.
• OEM / ODM service available to meet up to client's requirements
• Any questions, please mail or call us any time
