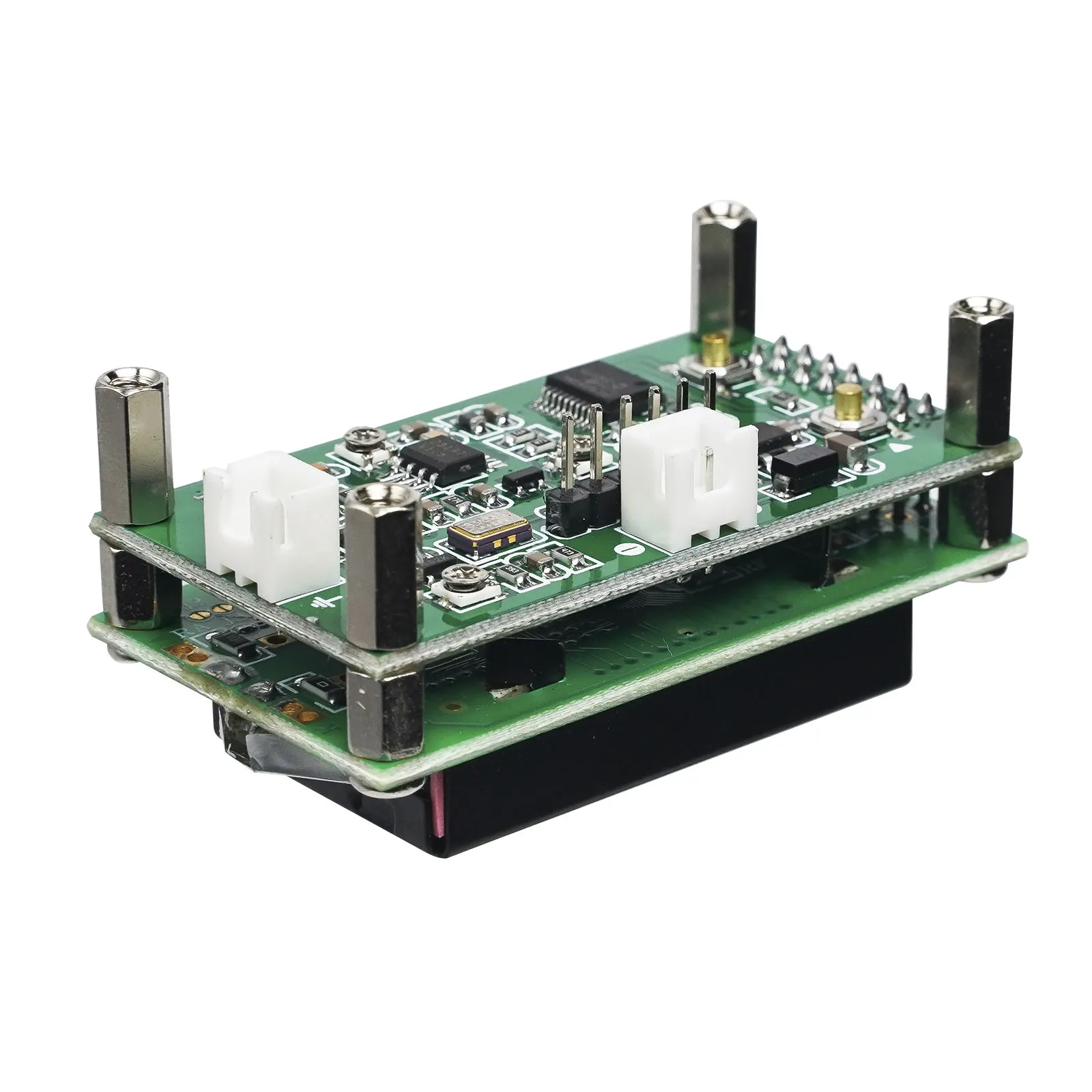

PLJ 0802 E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH
PLJ-0802-E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH
PLJ-0802-E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH
PLJ-0802-E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH
PLJ-0802-E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH
PLJ-0802-E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH

PLJ 0802 E частотомер частота отображения Частотный модуль измерения 1 МГц ~ 1200MH

Share on (1600383621871):


Price:8,72 $

Quantity:


Product Overview

Description





technical parameter

1. Gate time 0.64 seconds



2. Measurement channel Measurement range: 1 MHz ~ 1.2 GHz Measurement accuracy: ± 100Hz



Channel sensitivity: (HM8134-2 data)








\t
\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t
\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t
\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t
\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t\t
\t\t
\t

\t\t\t

Test frequency(MHz)


\t\t\t
\t\t\t

5


\t\t\t
\t\t\t

10


\t\t\t
\t\t\t

30


\t\t\t
\t\t\t

60


\t\t\t
\t\t\t

100


\t\t\t
\t\t\t

150


\t\t\t
\t\t\t

200


\t\t\t
\t\t\t

300


\t\t\t
\t\t\t

450


\t\t\t

\t\t\t

Sensitivity(mV RMS)


\t\t\t
\t\t\t

35


\t\t\t
\t\t\t

20


\t\t\t
\t\t\t

10


\t\t\t
\t\t\t

3


\t\t\t
\t\t\t

3


\t\t\t
\t\t\t

4


\t\t\t
\t\t\t

8


\t\t\t
\t\t\t

15


\t\t\t
\t\t\t

12


\t\t\t

\t\t\t

Test frequency(MHz)


\t\t\t
\t\t\t

500


\t\t\t
\t\t\t

550


\t\t\t
\t\t\t

600


\t\t\t
\t\t\t

700


\t\t\t
\t\t\t

800


\t\t\t
\t\t\t

900


\t\t\t
\t\t\t

1000


\t\t\t
\t\t\t

1100


\t\t\t
\t\t\t

1200


\t\t\t

\t\t\t

Sensitivity(mV RMS)


\t\t\t
\t\t\t

14


\t\t\t
\t\t\t

30


\t\t\t
\t\t\t

65


\t\t\t
\t\t\t

80


\t\t\t
\t\t\t

80


\t\t\t
\t\t\t

35


\t\t\t
\t\t\t

175


\t\t\t
\t\t\t

270


\t\t\t
\t\t\t

310


\t\t\t



3. IF setting



The adjustable minimum step of the intermediate frequency is 100 Hz, the intermediate frequency range is 0 ~ 999.9999 MHz, and it can be set to plus or minus intermediate frequency mode.



4. Frequency reference



Using 5032 package 13.000MHz temperature compensated voltage controlled crystal oscillator (VC-TCXO), the frequency stability is ±2.5 ppm.



5. Working voltage DC input: DC 9V~12V (with power supply polarity reverse protection)



6. Working current Enable backlight: ≤ 55 mA



7. Display digits The highest 8 digits are displayed



8. Physical dimensions length×width×height: 58mm×32mm×27mm



9. Module quality 40 g



10. Onboard interface



RF INPUT (measurement signal input): XH2.54-2P square socket



ICSP INPUT (MCU programming interface): XH2.54-6P pin



POWER INPUT: XH2.54-2P square socket
