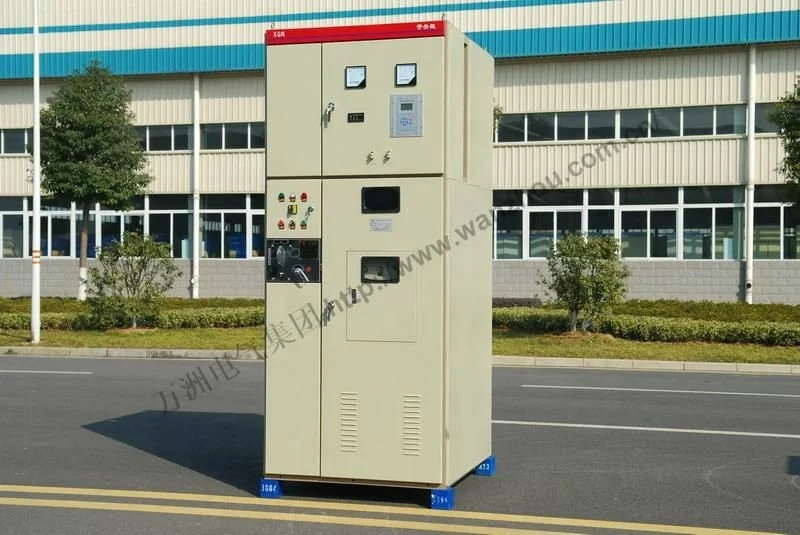

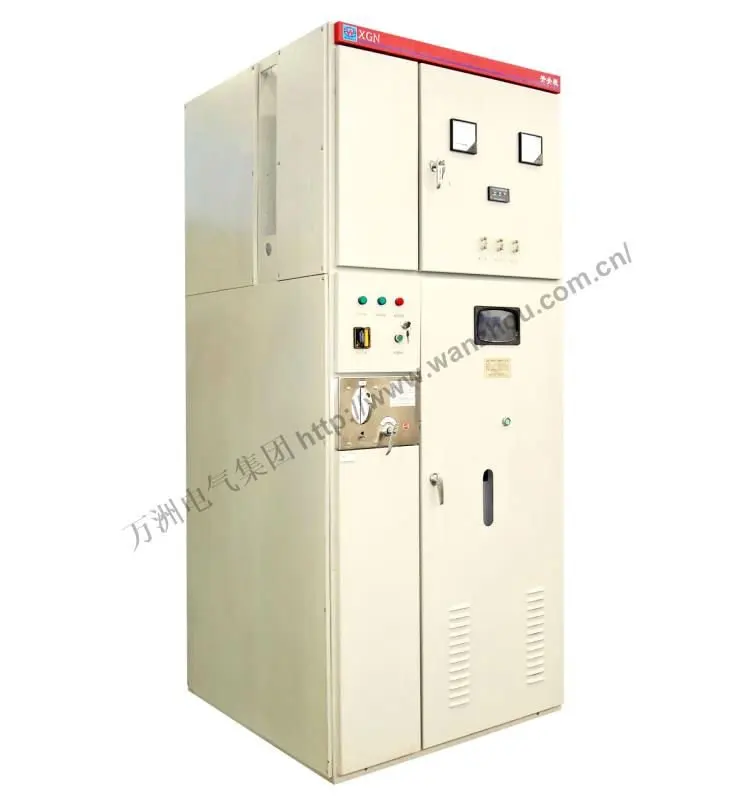

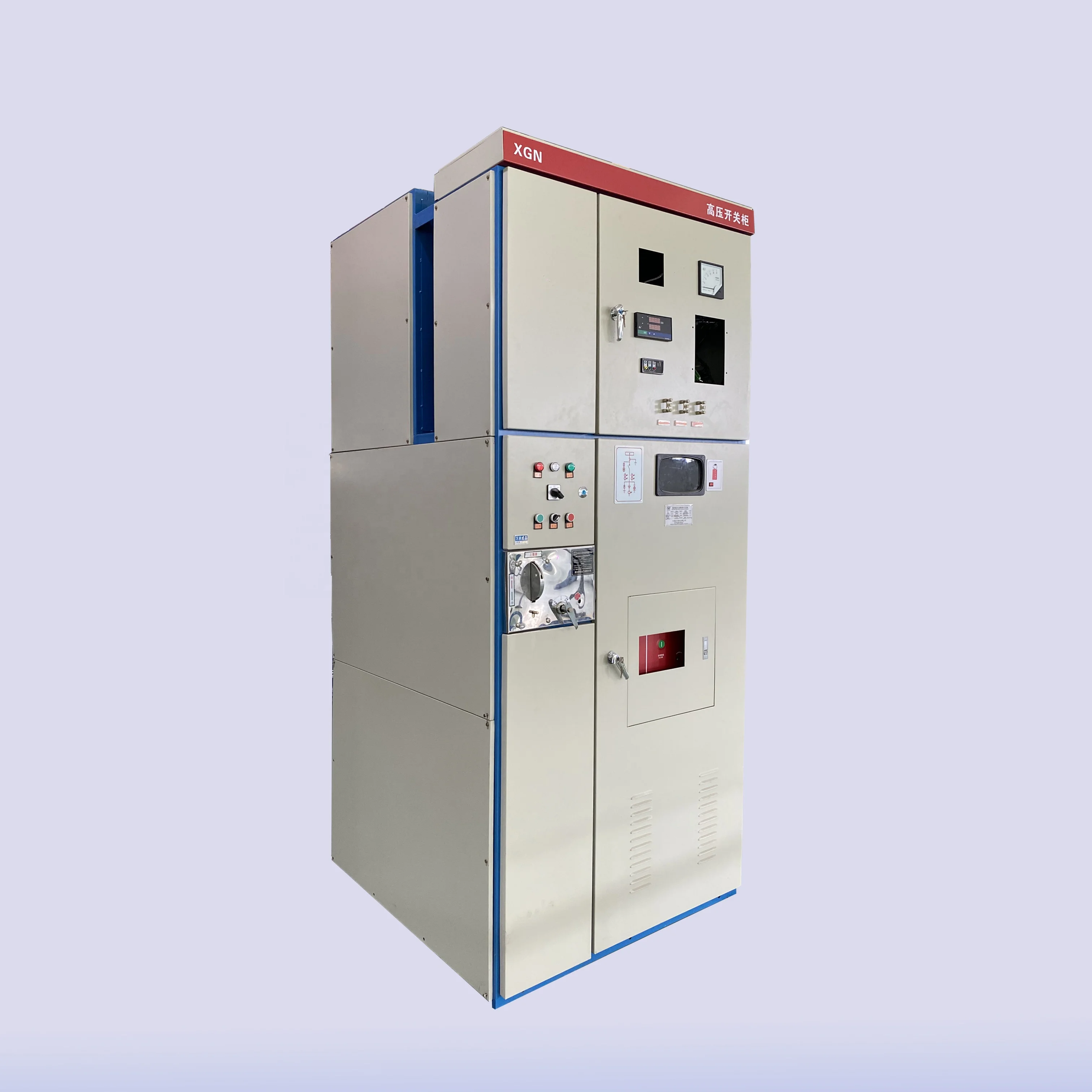

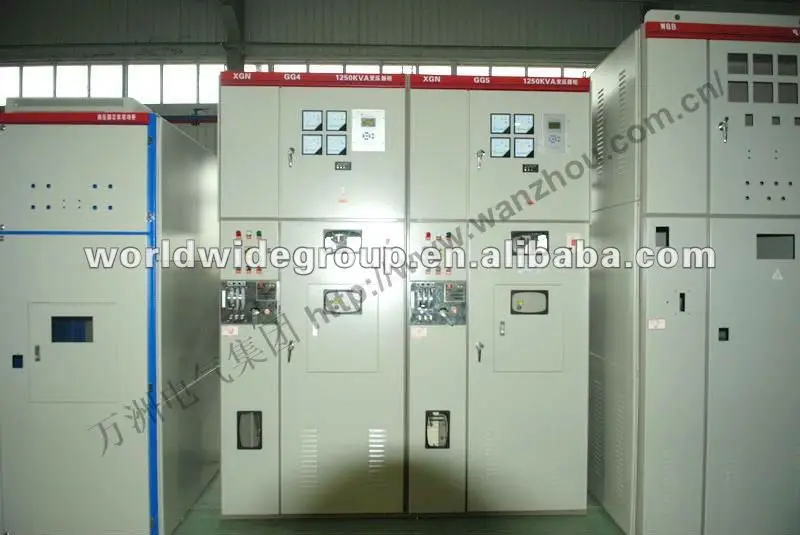

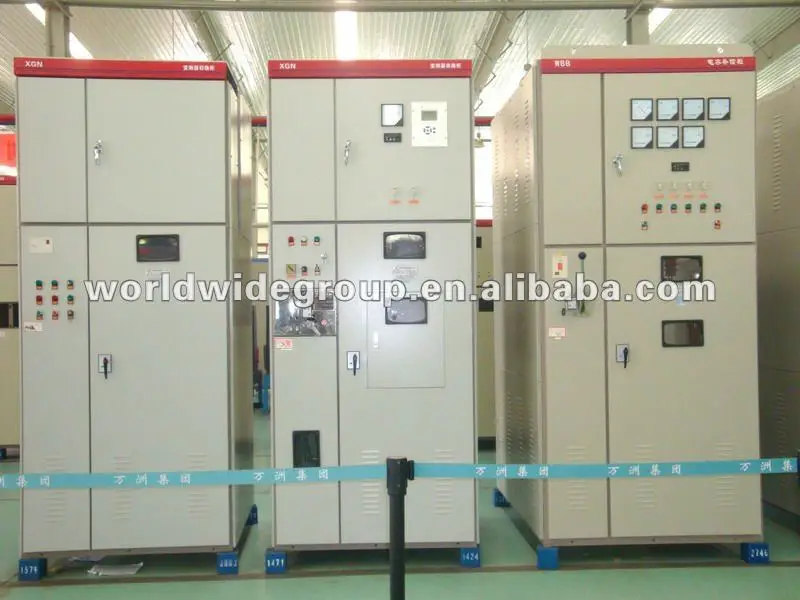

11kv High Voltage metal cladr Power Distribution panel

Product Overview

Description

11kv  High Voltage metal cladr Power Distribution panel



1)General application

1:XGN2-12 is mainly used for power reception and distribution of 3-6KV-12KV 3 phase AC 50HZ indoor electric system

Specially suitable for working conditions where frequent operations

2:the production is strictly designed according to I standard,also suitable for  frequency Shizuku and dirty  working conditions.



2)Structure feature

1:It is full-closed metal cabinet, meet standard GB3906 AND IEC298,

Full-closed structure can provent foreign matters get into cabinet and cause circuit short-cut; Also provent human body touch to electrified body and moving parts.



2:The cabinet seperate into following main house: breaker house, generatrix house, cable house, sensor parts house, each house were seperated individually

1)breaker house: on bottom of cabinet,  with pressure release channel, for gas release  if electric arc happened

2)generatrix house:  with over 8000N anti-bending epoxy resin support  insulator

3)cabinet can operate and maintain in two open side



  3)Working condition

relative humidty: daily average value < 95%, monthly average value <90%

No explosion, serious pollution, chemica erosion, excessive vibration

earthquick intensity no over 8 degree



 4)Main technical parameter

no	name	unit	data
1	rated voltage	kv	3, 6,10
2	ratd current	A	630,1000,1250,1600,2000,2500,3150
3	rated frequency	HZ	50
4	rated short circuit drop out current(effective value)	KA	20.25;  31.5;  40
5	rated thermo stable current( peak value)	KA	20.25;  31.5;  40
6	rated dynamic current( peak value)	KA	40;    80;  100
7	rated power frequency withsand voltage(1min)	KV	inter-electrode and earth 42; inter -fractures 48
8	ratd thunder impulse withstand voltage	KV	inter-electrode and earth 75; inter -fractures 85
9	rated thermo stable time	KV	4
10	degree of protection		IP2X
11	externam dimension(WXDXH)	MM	1100x1200x2650( can design according to demand)
