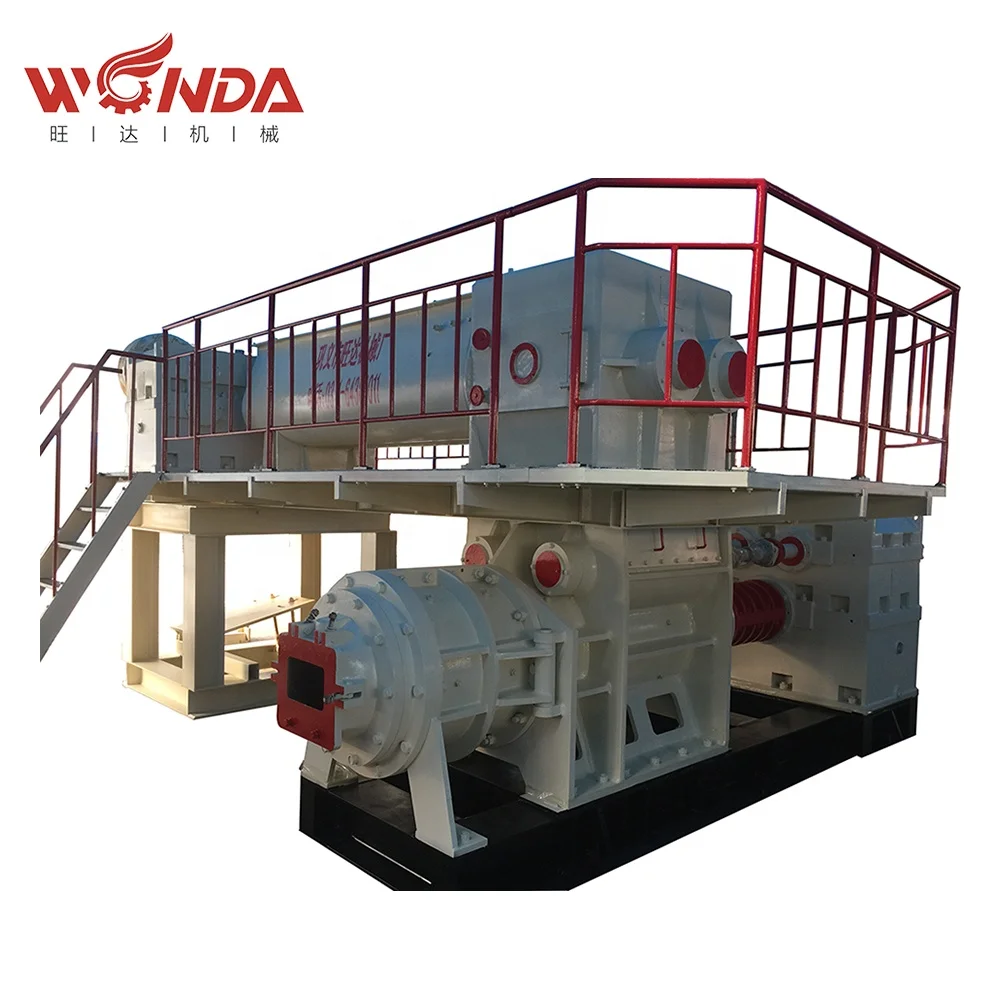

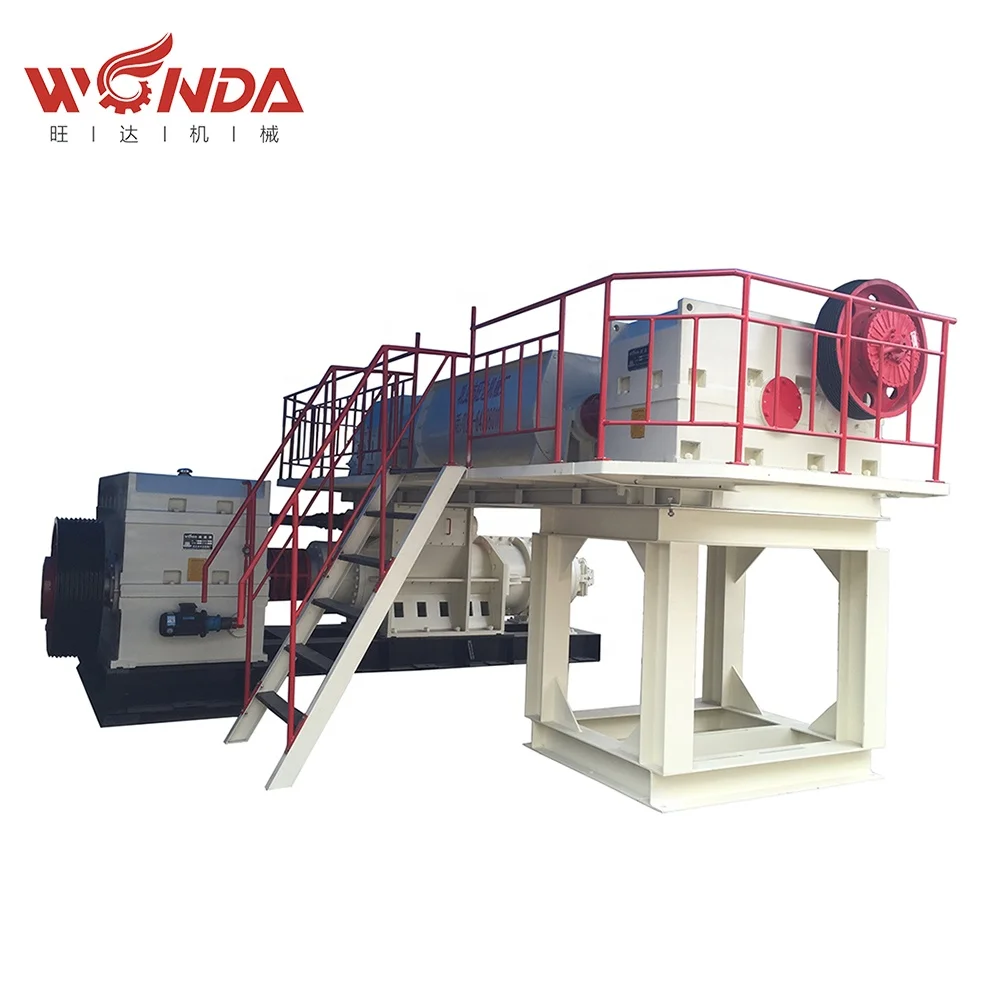

JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

 Breif introduction of  JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

JKB45 is a fully automatic brick making machine with port, hinge device and upper-stage hinge  leaf  lining made of chrome alloy. This clay brick machine has the features of wear resistant, labor efficiency

and big capacity with more than 10 million bricks.The base of the clay brick machine is made of high-quality international  beam, which  is thicker,  bigger,  longer and more  stable than common  steel material.

Features of  JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

•  Big extrusion power and the clutch is national famous brand pneumatic clutch made in Jiangsu, China;


•  Steel airbags, stability, improving automation;




•  Big base pressure, high productivity, good molding, low brick moisture (12-16%), short drying time;




•  Good adaptability of raw materials such as coal gangue, shale, low plastic mud material, fly ash, construction muck, metallurgy and chemical industry waste and other solid waste.




•  Simple stir, low failure rate, with a dual-port head,  easy to replace,  less maintenance.  You can  always adjust the product.

 Infulence of clay materials for    JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

(1) Particle size and shape
The greater the particle size, the greater the resistance during extrusion of the clay vacuum brick machine. The smoother the mud particle is, the smaller resistance is. So the extrusion of tough materials such as shale, gangue and slag always generate big resistance. However, it is not to say the finer the mud is, the better the effect is. As we all know, the finer the mud material, the smaller the friction between them and it is more easily torn to layers by the speed difference. So the mud material shall be set at a reasonable particle size range.

(2) Water content
The higher the extrusion molding moisture, the softer the clay material, the better the mobility and the smaller the extrusion resistance is. Therefore, the requirements on speed of hard material extrusion is low than that of soft material extrusion.

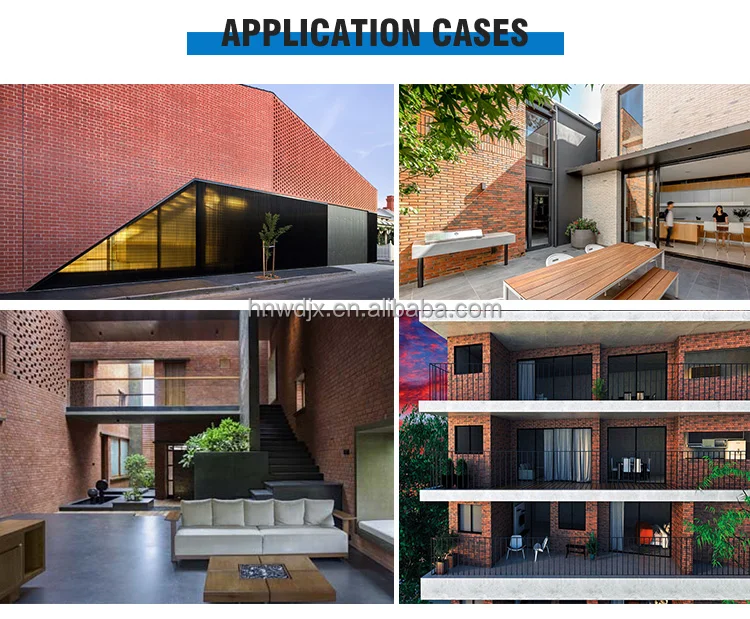

Main usage of  JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

 Why choose us for   JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

1.solid and durable properties, reasonable structure and reliable performance.

2.Large capacity and smooth operation.

3.Good sealing, high vacuum degree and extrusion pressure.

4.Low power consumption and high efficiency.

5.Double arc and hard tooth decelerator.

6.Main shaft, gear, and reamer are used heat treatment process ensuring the long service life.

7.Reasonable design,easy installation,upper and lower motor could use T-square or straight line type installation.

  Flow chart of   JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

Attention please

          The above brick production line is the standard one, some equipments should be added or deleted

according to your raw materials.

Process of  JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

1. Molding

1)The molding water content rate should be controlled within 16%-18%.
2)The vacuum pump will take out the air that entered into the extruding machine together with pug. The vacuum extruder will extrude the pug from machine mouth and then, carry out slitting & parting according to the required dimension.
2. Drying
1)When the wet adobe bricks cut by cutter and arranged into groups. clay brick machine
2) The drying chamber work system has heating system, regulating system and moisture excluding system. The drying quality is controlled by regulating system.
3. Burning
1)After drying , the wet adobe bricks are sent onto kiln by the dried brick cart,stacking bricks onto the kiln car for burning.
2)Unloading system.The properly burned bricks.

Tunnel kiln in the JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

The tunnel kiln is usually a long linear form tunnel, its two-sides and coping has  fixed wall and  condole top, an orbit laid at the bottom, which the kiln car is operated.The combustion equipments are located on

the middle of both sides of the tunnel kiln.The tunnel kiln usually has 4 sections to sintering bricks. Such aspreheating zone,sintering zone,heat preservation zone and national cooling zone. And the high temperaturegases generated by combustion flows along the tunnel to kiln under the function of the front end chimney or the exhaust fans and preheats the wet adobes meanwhile which entering the tunnel kiln.So this section constitutes the preheating zone in tunnel kiln. In the tunnel kioln preheat-er blowing  cold air,after a period of cooling the adobes the cold air being heated flowing through the adobes and then drawn into the dryer as the heat source for drying the green bricks , whick constitutes the cooling zone of tunnel kiln.

Attention please

                       HeNan is the reform experimentation in construction of tunnel kiln

Brick samples in the  JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

Attention please

         The brick shapes are determinate d by the moulds and the moulds could be customized according to

your brick size, so if you can’t find what you want in the bricks samples, please send me your brick photo, we could manufacture the moulds for you.

 About WangDa Machinery

WangDa Machinery is professional in brick making machines and has more than 40 years experience in machines. WangDa Machinery provides for customers with the whole equipments for brick making production line.So far, our products have had more than 20 assortments,with more than 60 kinds of specifications.

WangDa Machinery has won the invention patents for ZMP automatic brick setting machine and owns the “National Famous Quality Products”,”Quality trust and Service Satisfaction Enterprise” for double stage vacuum extruder.

 Services for JKY55 Fully Automatic Vacuum Extruder Clay Mud Soil Earth Brick Machine Sintering Ceramic Brick Production Line

1. Pre-Sale

•  According to customer’s requirements, design and manufacture the brick making machine and the auxiliary equipments.


• Engineers or technicians can be sent to the production sites for planning and designing of the brick plant and provides the solutions.

2. In-Sale

•  We will work on the details of the contract with the customers so that there is no uncertainty.


• We will company with customers to test equipments and assist customers to draw up the construction scheme with the detail flow chart.


• We will provide customers with full documentation including operation, maintenance and trouble shooting manuals.

3.After- sale

• We will send engineers to brick plant site to install and debug equipments as well as training operators.


• We provides with 24 hours online service.
