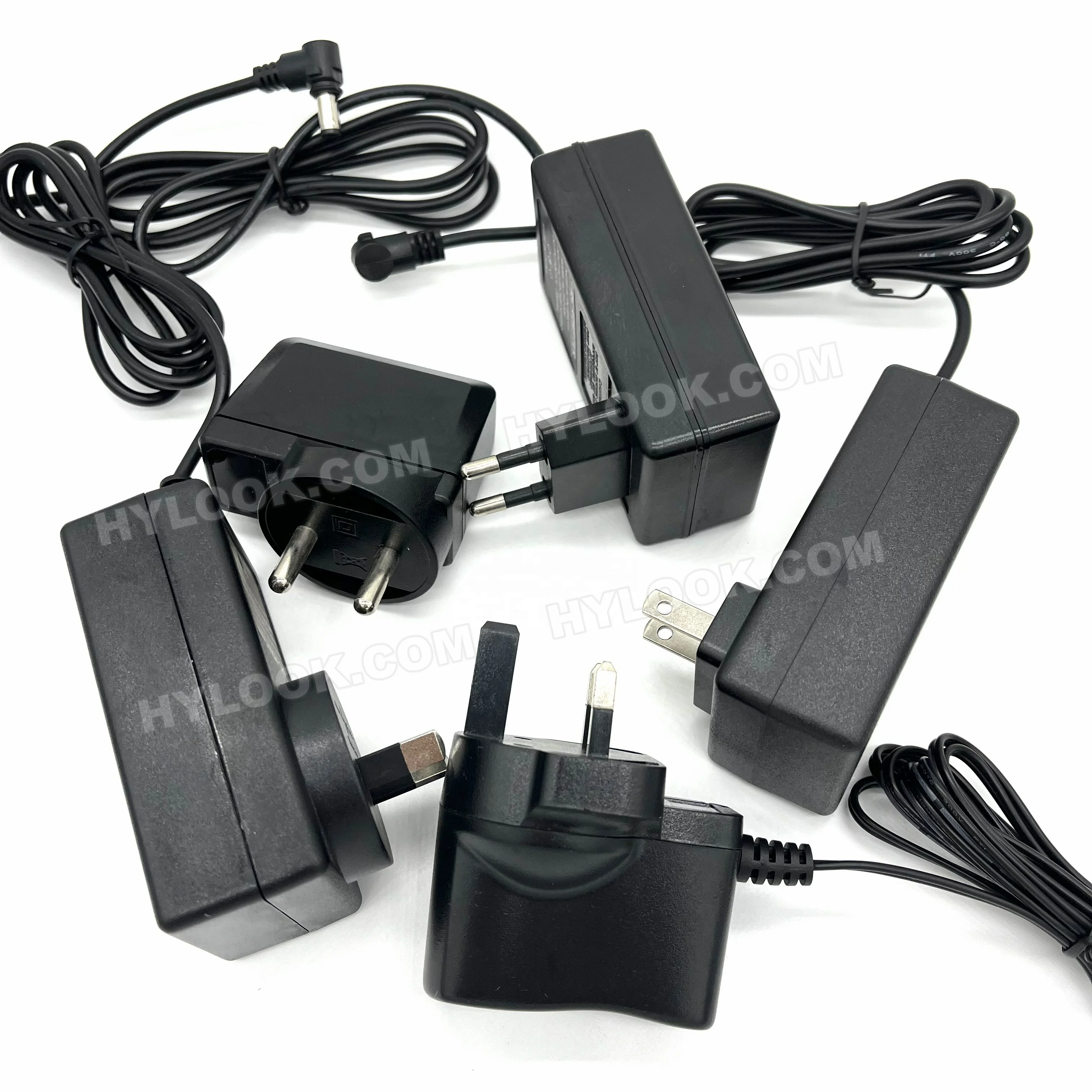

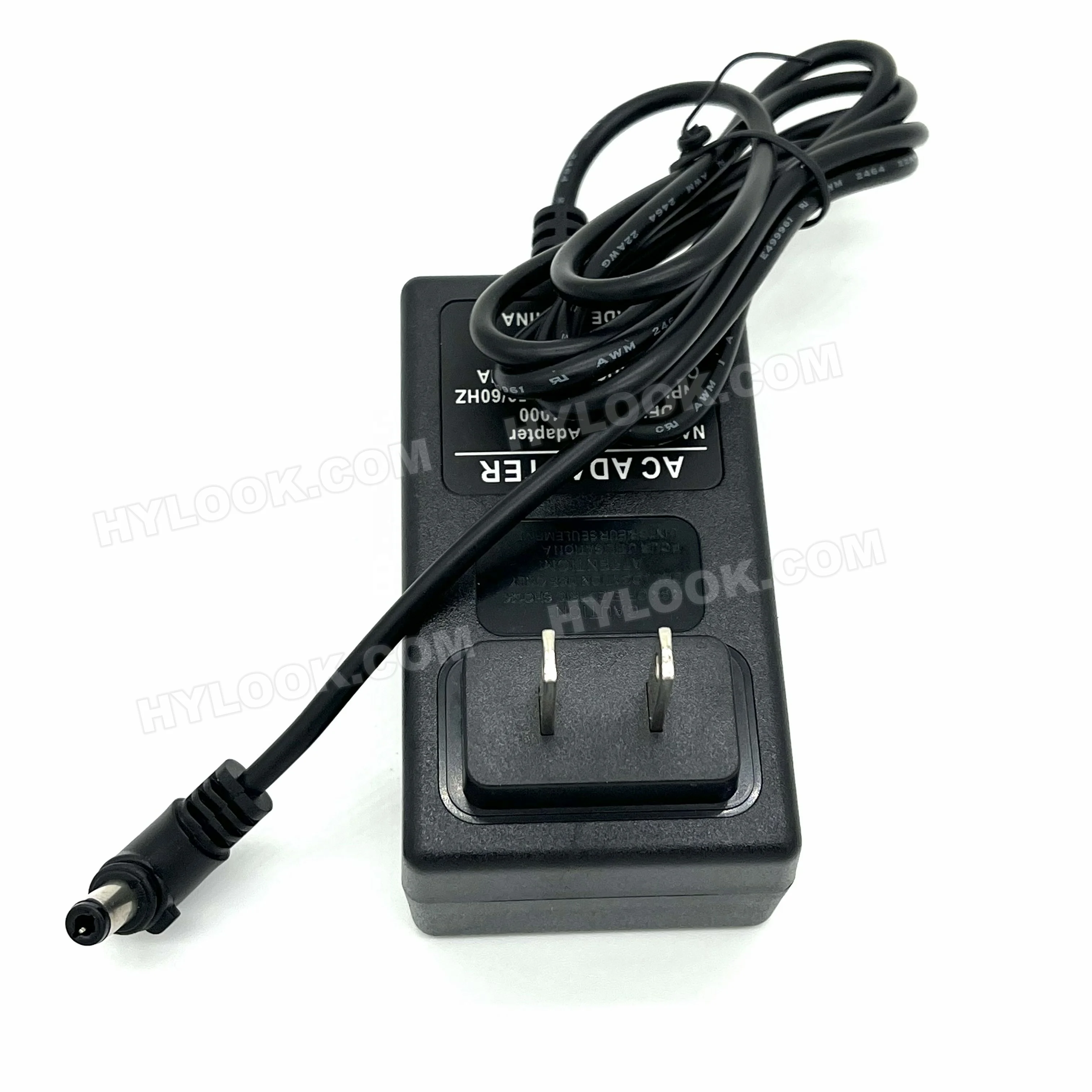

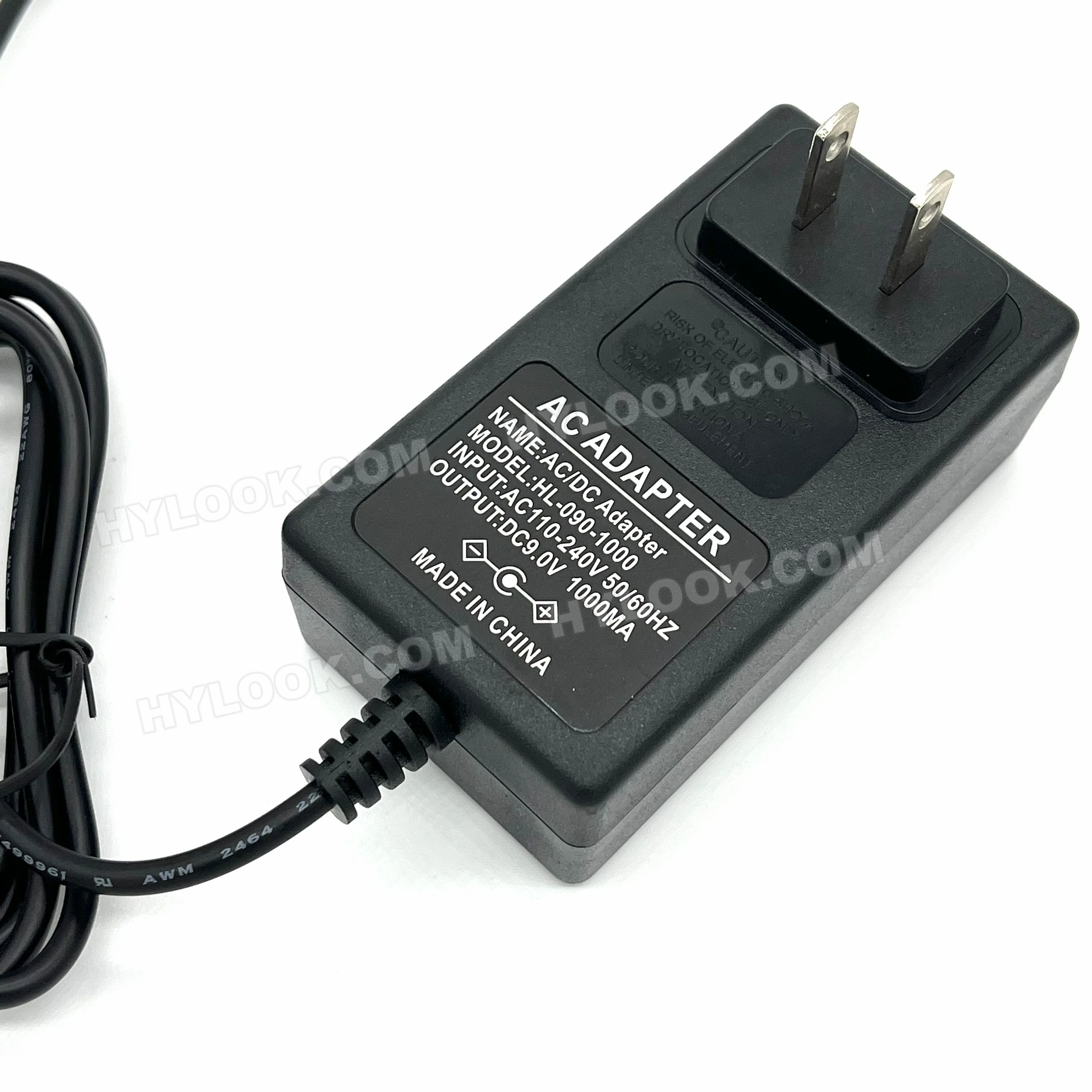

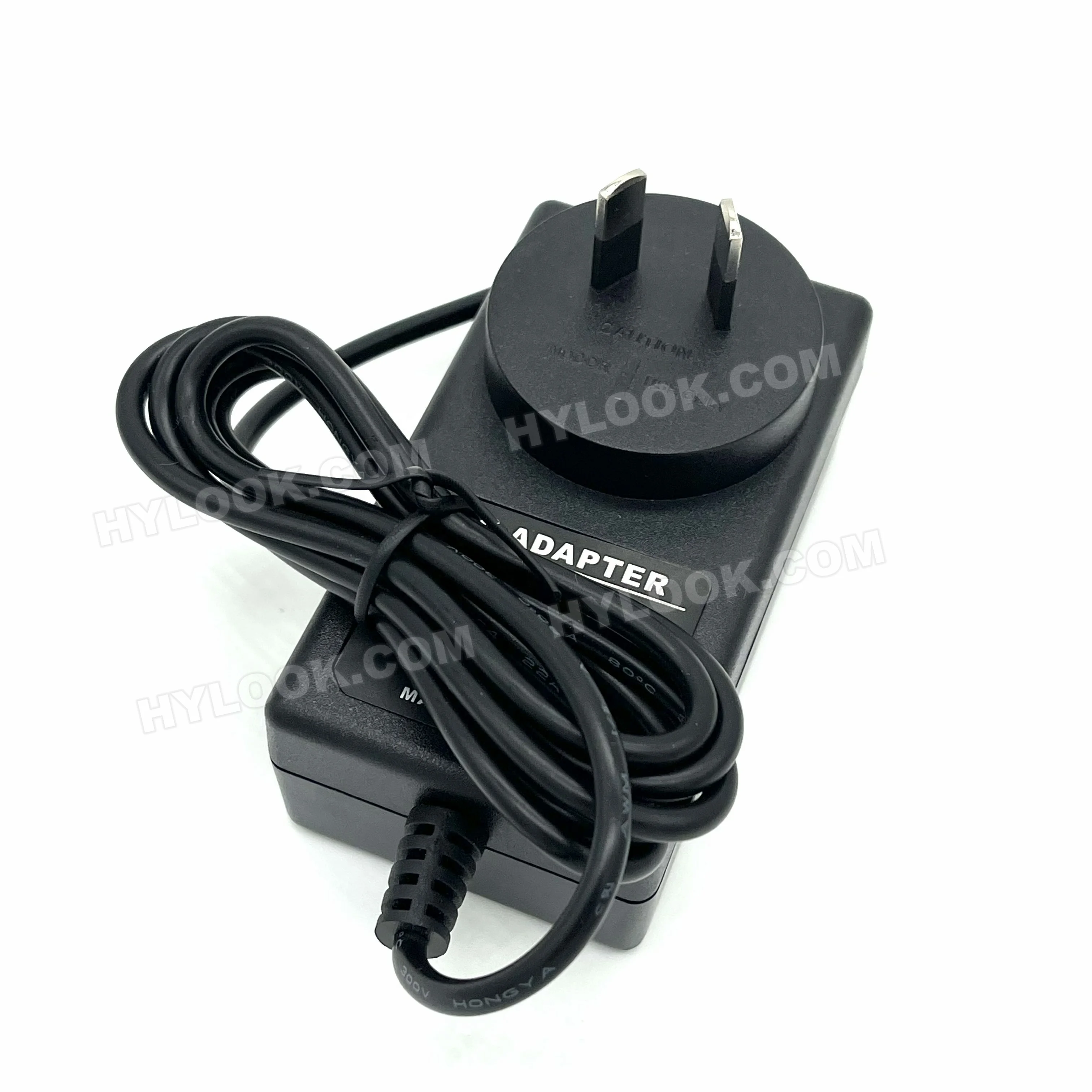

9V1A power supply for PAX S58 S80 S60 T S800 S900

Product Overview

Description

 9V 1A power supply for PAX S58 S80 S60-T S800 S900



1.Scope:







Power Pack



• Part no.:ADS-18FSG-09 09009GPCN







• ITE listed, Class 2, switching power supply







• PS, 12.0 V DC UNIVERSAL 9W



•  Compatible with pin pad model: PAX S58 S80 S60-T S800 S900











Temperature

• Operating temperature: 0° to 40° C (32° to 104° F)







• Storage temperature: -30° to 60° C (-22° to 140° F)







Humidity

• Relative humidity: 5% to 95%; no condensation











External Dimensions







• Length: 98 mm







• Width: 40mm







• Depth: 32 mm











Package include :







1XVX810/820 Power Supply. (ADS-18FSG-09 09009GPCN  ) 1Xac power cord (power plug up to your requirement )  Important Note:  Please make sure that you check the Part No: before ordering your power supply









2.Input Characteristics :

• Input Voltage:


• Rated Voltage:100-240Vac


• Variation Range:90-264Vac


• Input Frequency:


• Rated Frequency:50/60Hz.


• Variation Frequency:47-63Hz


• Input Current:0.5Arms At any input voltage and rated. DC output rated load.


• Inrush Current: 30 Amps Max. Cold start at 240Vac input, with rated load and 25°C ambient.


• AC Leakage Current: 0.25 mA Max. At 240Vac input.



3. OUTPUT CHARACTERISTICS:



• 3.1 Power Output:

Voltage Min. Load Max. Load Peak Output Power

+12Vdc 0.2A 2A 24W

• 3.2 Combined Load/Line Regulation:

Voltage Min. Load Max. Load Line Regulation Load Regulation

+12Vdc 0.2A 2A ±3% ±5%

• 3.3 Ripple And Noise:

Under rated voltage and nominal load,The ripple and noise are as follows when measure with

Max. Bandwidth of 20MHz and Parallel 47uF/0.1uF,crossed connected at testing point.

Voltage Ripple And Noise(Max.)

+12Vdc 150mVp-p

• 3.4 Turn On Delay Time:

2 second Max. At 115Vac input and output Max. Load.

• 3.5 Rise Time:

40mS Max. At 115Vac input and output Max. Load.

• 3.6 Hold Up Time:

5mS Min. At 115Vac input and output Max. Load.

• 3.7 Efficiency:

75% Min. At 100Vac input and output Max. Load.

75% Min. At 240Vac input and output Max. Load.

• 3.8 Overshoot:

15% Max. When power supply at turn on or turn off.



4. PROTECTION REQUIREMENT:



• 4.1 Short Circuit Protection:

The power supply will be auto recovered when short circuit faults remove.

• 4.2 Over current Protection:

The power supply will be auto recovered when over current faults remove.

• 4.3 Over Voltage Protection

The power supply will not be auto recovered when faults remove 110%-150%.





5. ENVIRONMENTAL REQUIREMET:



• 5.1 Operating Temperature:

0°C to 40°C,Full load, Normal operation.

5.2 Storage Temperature:

-20°C to 85°C

With package

• 5.3 Relative Humidity:

5%(0°C)~90%(40°C)RH,72Hrs,Full load, Normal operating



6.Description :



Specifications:
Input Voltage:	AC 100 -240V, 50Hz
Input Power Plug:	UK,US,AU,EU etc
Input / Output Power Cord Length	1.2m / 1.2m
Output Voltage:	DC 9V
Output Current:	1A (1000mA)
Output Voltage Type:	Fixed
Output Power (Max):	12W
Regulated Output:	Yes
Polarity:	Centre Positive
Reversible Polarity:	No
Number of Tips or Sockets:	1
Output Tips/Socket Type:	10 x 2.1 x 5.5mm
Switched Mode Supply:	Yes
Efficiency:	75%













6.Factory Production Process and professional Team



7.100% burning in test ,low defective,buy with confidence
