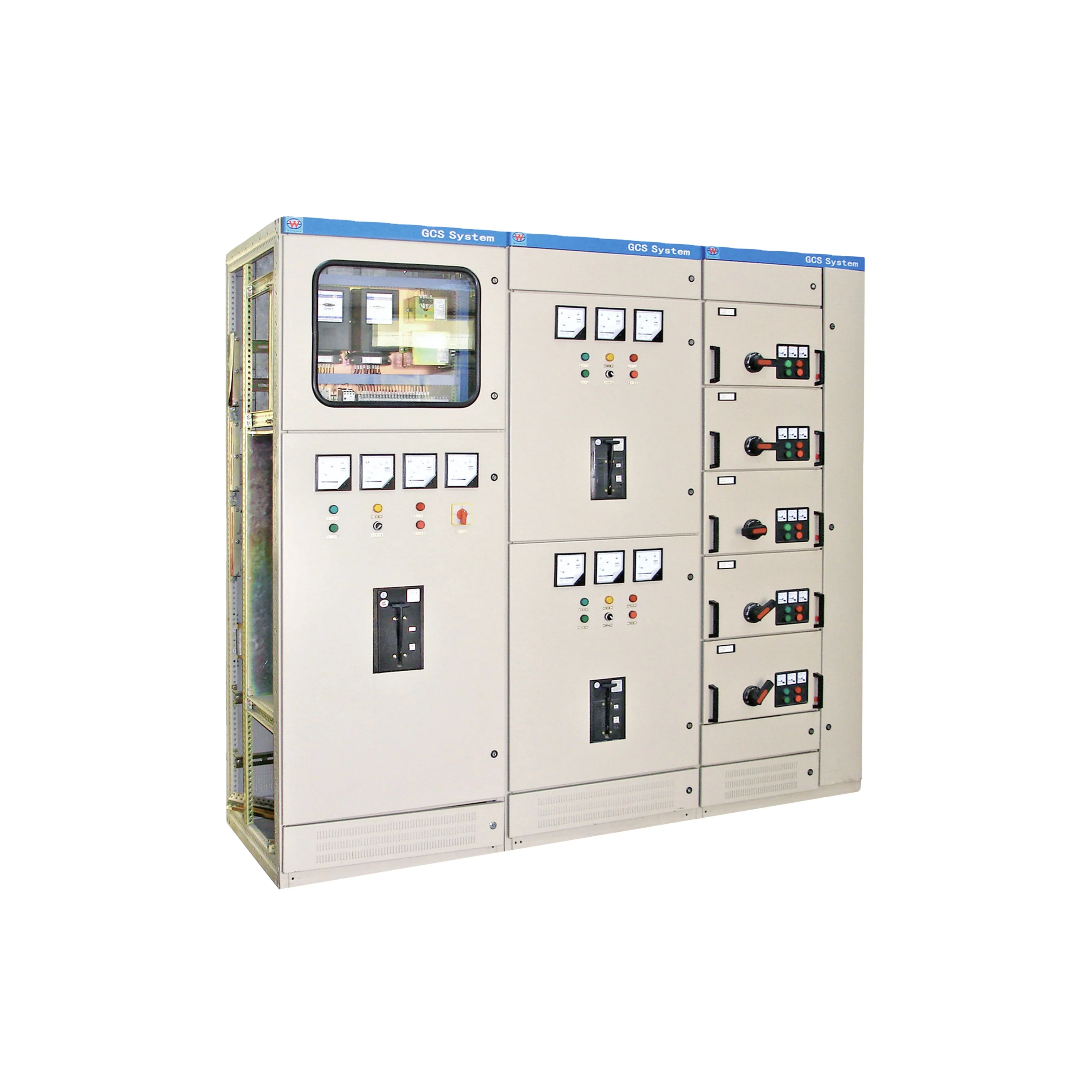

GCS AC low voltage motor control center with draw out type breaker

Product Overview

Description

GCS AC low voltage motor control center with draw out type breaker





1)Main function:

1. MCC panel

2.Suitable for all low voltage system under 380V MCC panel
3.Electric system receiving/distribution receiving

4.Widely used in all industry and area where need reliable low voltage distribution and motor contorl



2)Executive standard:

IEC60439; GB7251.1, CE



3)General instruction:

1.GCS is a modularized and multi-function low voltage power distruting and  MCC panel.



2.The mix cabinet. The drawer unit and the fixed unit can be mixed assembled in one cabinet. 8E is a unit according to the module.It is applicable to the situation that the distribution loop and the motor control loop both exist.

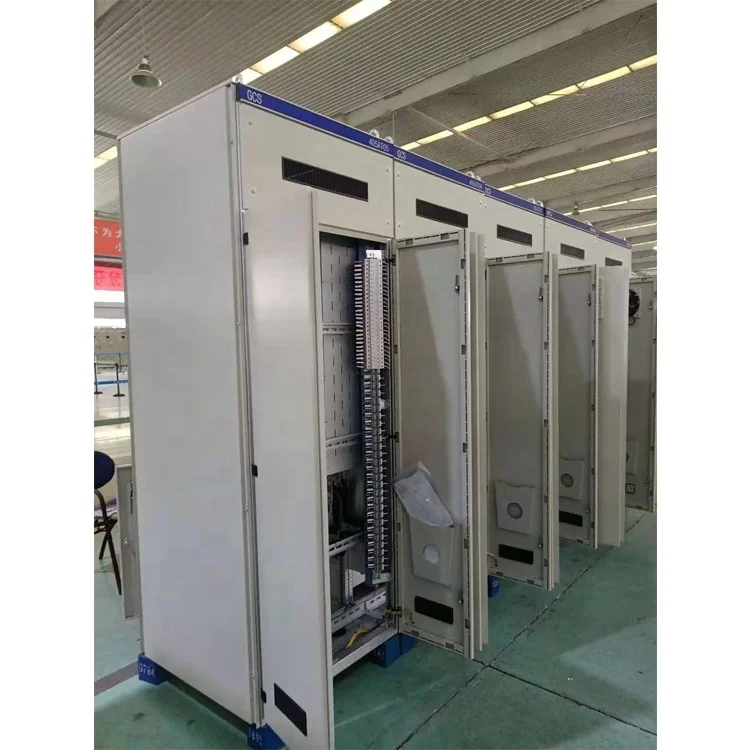

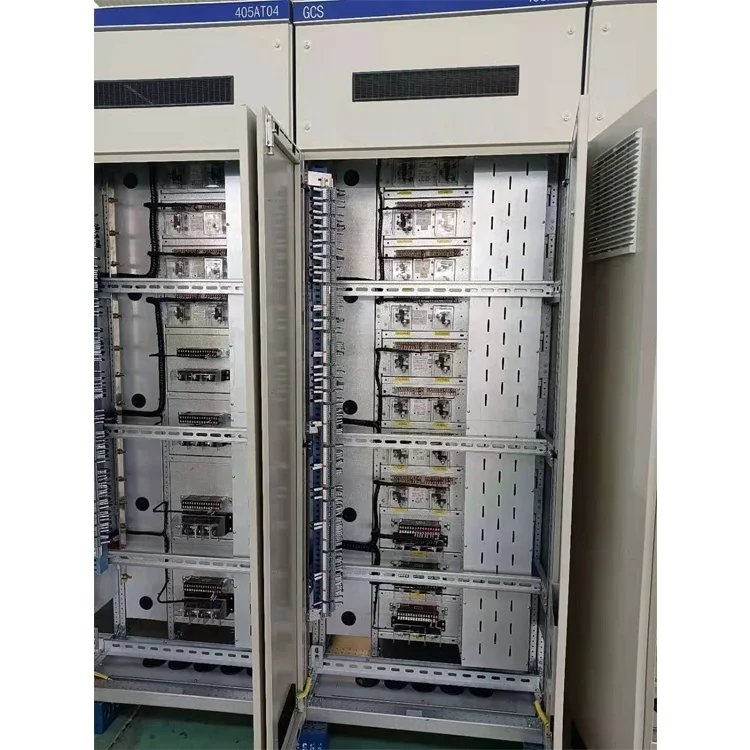

3.The fixed isolating cabinet. Each loop unit are isolating with each other. Plug circuit breaker or withdrawable circuit breaker is adopted for the convenient of the maintenance and inspection.It is mainly applicable to the distribution loop or the control loop of the motor of large power.



4.Adopts flexible body height, multiiple type and specification of components can be installed acording to demands.



5.It with full assembled structure, special section bar structure and connection mode, can meet the requirement of a rigorous construction time limit and power continuity.



6.High -level reliablility and safety, humanized design, reinforced the protection of personal and equipment safety



7.The frame of the cabinet selects tee bend connection of 8MF cross-sectional material (modulus: E=20mm), which is assembled after fastened by locking screws and high strength screws.

The cabinet body is made of cold rolled steel and import A-zinc alloy plates



 4)Technical data: if special, please clarify

Rated working voltage	V	240V,380V ;400V ;600V
Rated current	A	<=4000
Frequency	Hz	50Hz ; 60Hz; 3 phase
Rated isolating voltage	V	1000
cabinet	Protection degree	IP40;IP5X
	cabinet mateial	high level cold rolling plate
working condition	Ambient temperature	-10C~ + 42C
	install place	Indoor; outdoor
	altitude	<=2000m
	gas	no explosive; no corrosion
