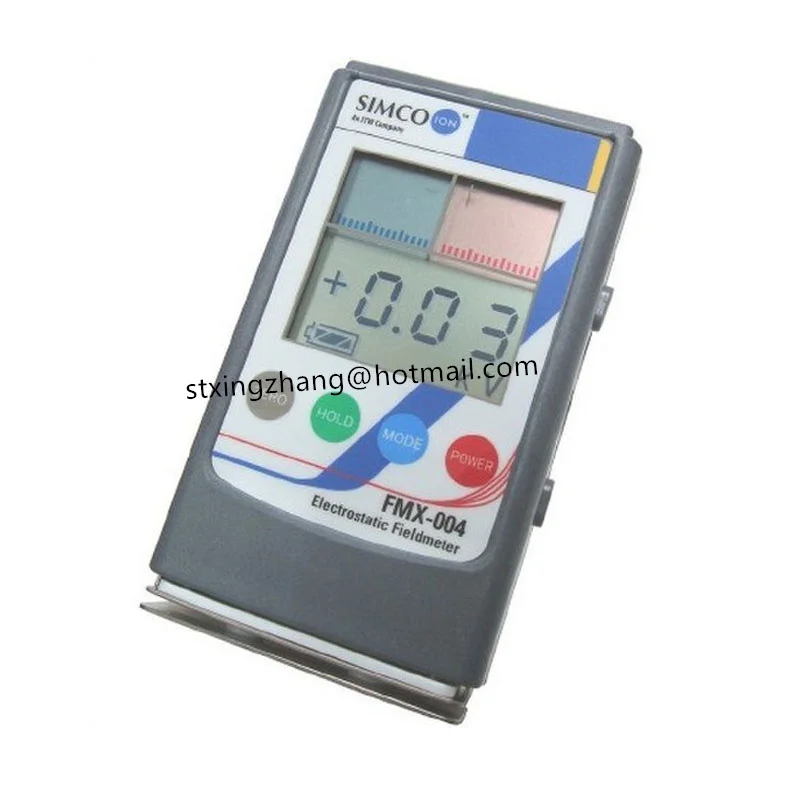

SIMCO FMX004 Electrostatic Fieldmeter FMX 004 ESD Test Meters Electrostatic Tester

Model Number

SIMCO FMX-004

Measuring Range

(1) AUTOMODE(Au)

0 -±1.49kV(Low range)

±1.0kV - ±30.0kV(High range)

(2) Low MODE(Lo)

0 -±3.00kV

(3) Hi MODE(Hi)

0 -±30.0kV

(4) Ion balance voltage measuring mode[Ib]

0 - ±300V

(5) [MODE]Switch button in order can choosedifferent mode:

 [Au]→[Hi]→[Lo]→[IB]switch in turn.

Measuring Distance

25mm ±0.5mm

Response Time

Less than one second

Sampling Rate

5 times/second

Accuracy

±10%

Ambient conditions

0℃ -40℃, 0 -60% R.H.

Display

Large LCD display (digital and bar graph)

Chart: Voltage, auxiliary scale

(1) Red LCD for positive polarity voltage

(2) Blue LCD for negative polarity voltage

Static voltage measuring range

(1) AUTO MODE

Lo:±0.1kV(0 - ±1.49kV)

Hi:±2.0kV(±1.5kV - ±30.0kV)

(2) Low MODE:±0.2kV

(3) HI MODE:±2.0kV

(4) Ion balance measured:±20V

Digital Display: 3 digits means automatic range switching

1. Electric potential measurement(Auto):

kV ⇒ 0.00 -±1.49kV(LOW range)

kV ⇒ ±1.0kV -±30.0kV(Hi range)

2. Lo:

kV ⇒ 0.00 -±3.00kV(Low Mode)

3. Hi:

kV ⇒ 0- ±30.0kV(Hi Mode)

V ⇒ 0 -±300V(Ion balance)

4. Ion Balance Electric potential measurement

V ⇒ 0- ±300V(Ion balance)

Form Express:

[Au]:AUTO Mode

[Hi]:HI range mode

[Lo]:LOW range mode

[Ib]:Ion balance Mode

[HOLD]:Manual operation

[Battery power]:Battery condition display (4 stages)

Sound

Beep sound when the power operation

Auto Power Off

Power is turned off automatically if the unit is left on for five minutes

approximately. For continuous operation red POWER button should

be pressed more than three seconds when power is turned on.

Hold Function

Pressed once during the measurement, the digital numerical value

and the bar graph will be held on the display.

But one more pressing of the button will cancel the hold function to

 resume measurement again with the red LEDs turned on

LED Lighting

None

Analog Output

1. AUTOMODE

0 - ±3.0V(0 -30.0kV)

2. Low MODE

0 -±3.0V(0 - ±3.00kV)

3. Hi MODE

0 -±3.0V(0 - ±30.0kV)

4. Ion balance voltage measuring range

0 - ±3.0V(0 -±300V)

Power Supply

 9V, dry cell(006P); life: approx. 30 h

Overall size

(1) Without ion balance plate: 115 mm (L) x 73 mm (W) x 25 mm (H);
(2) With ion balance plate: 123 mm (L) x 73 mm (W) x 25 mm (H);

Case material

Conductive resin ABS (Gray)

Selective Purchasing

(1) Analog output cable

(2) Holder set for fixation
