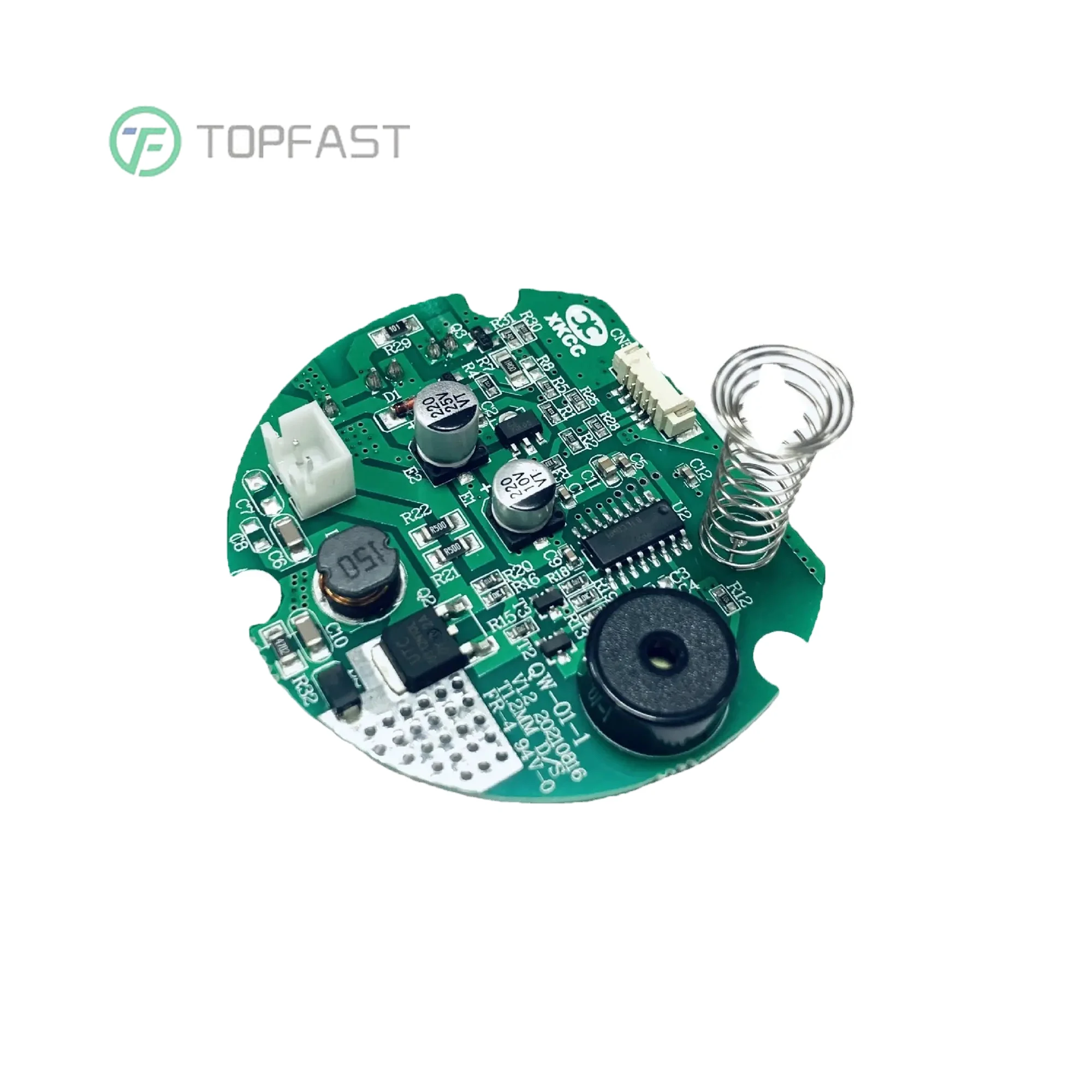

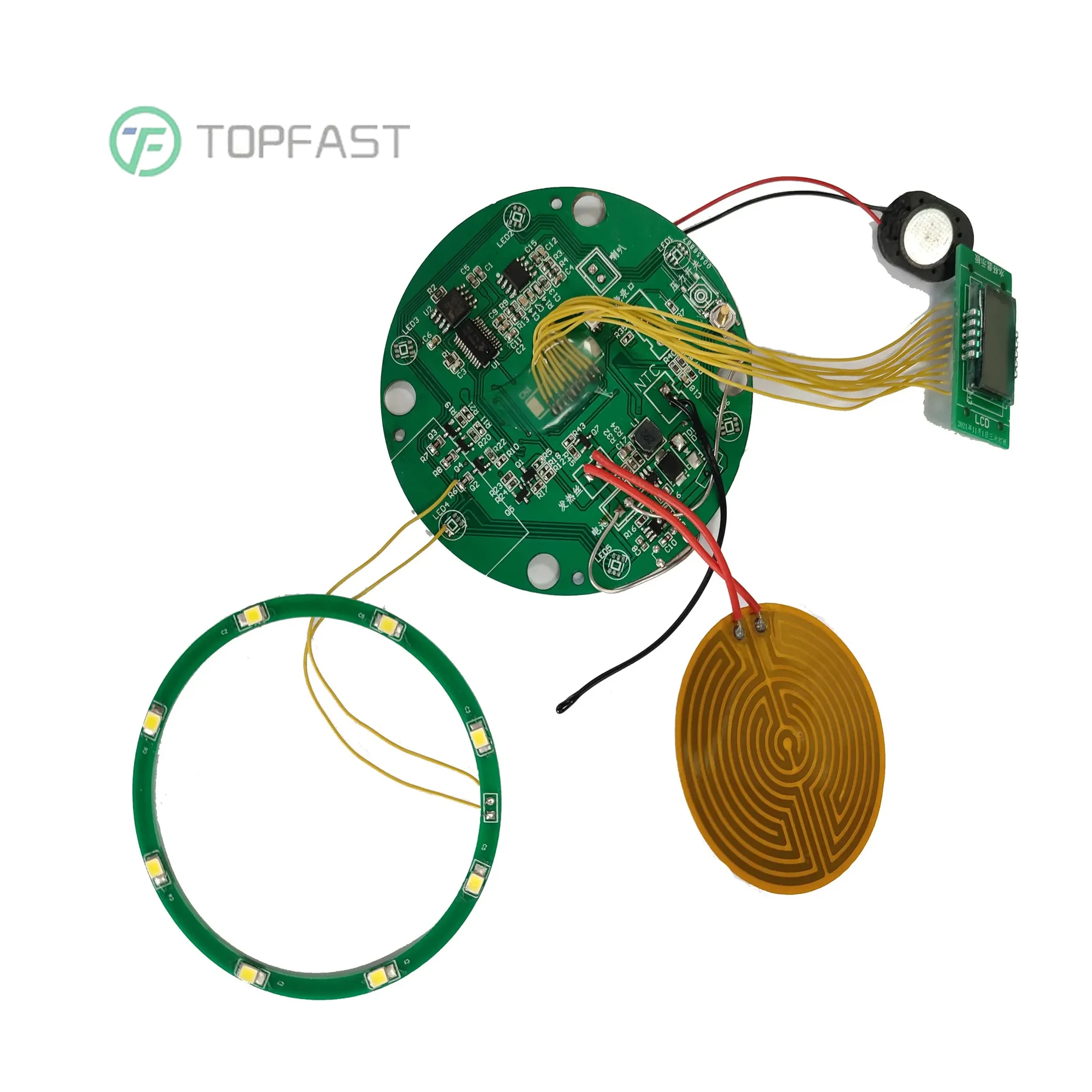

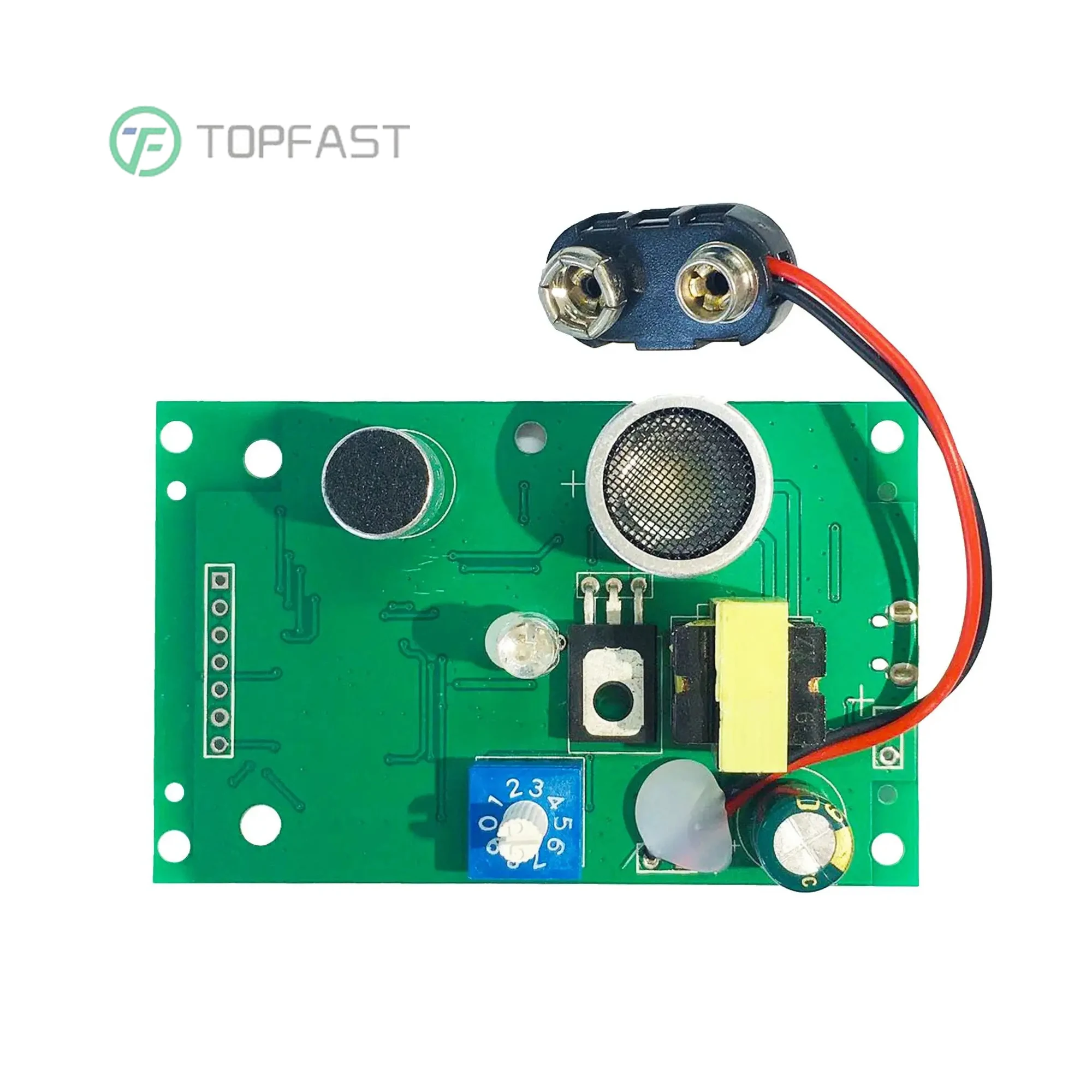

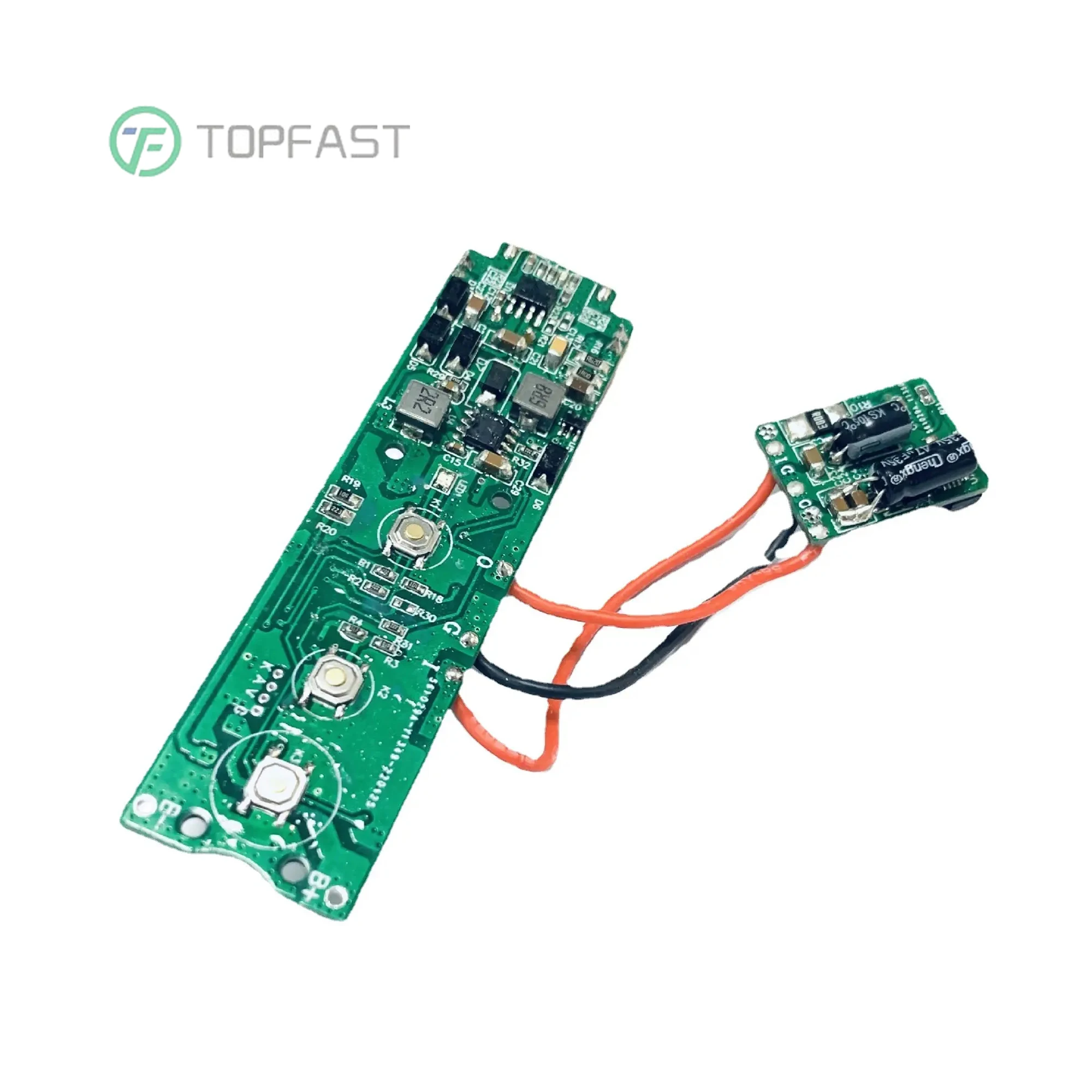

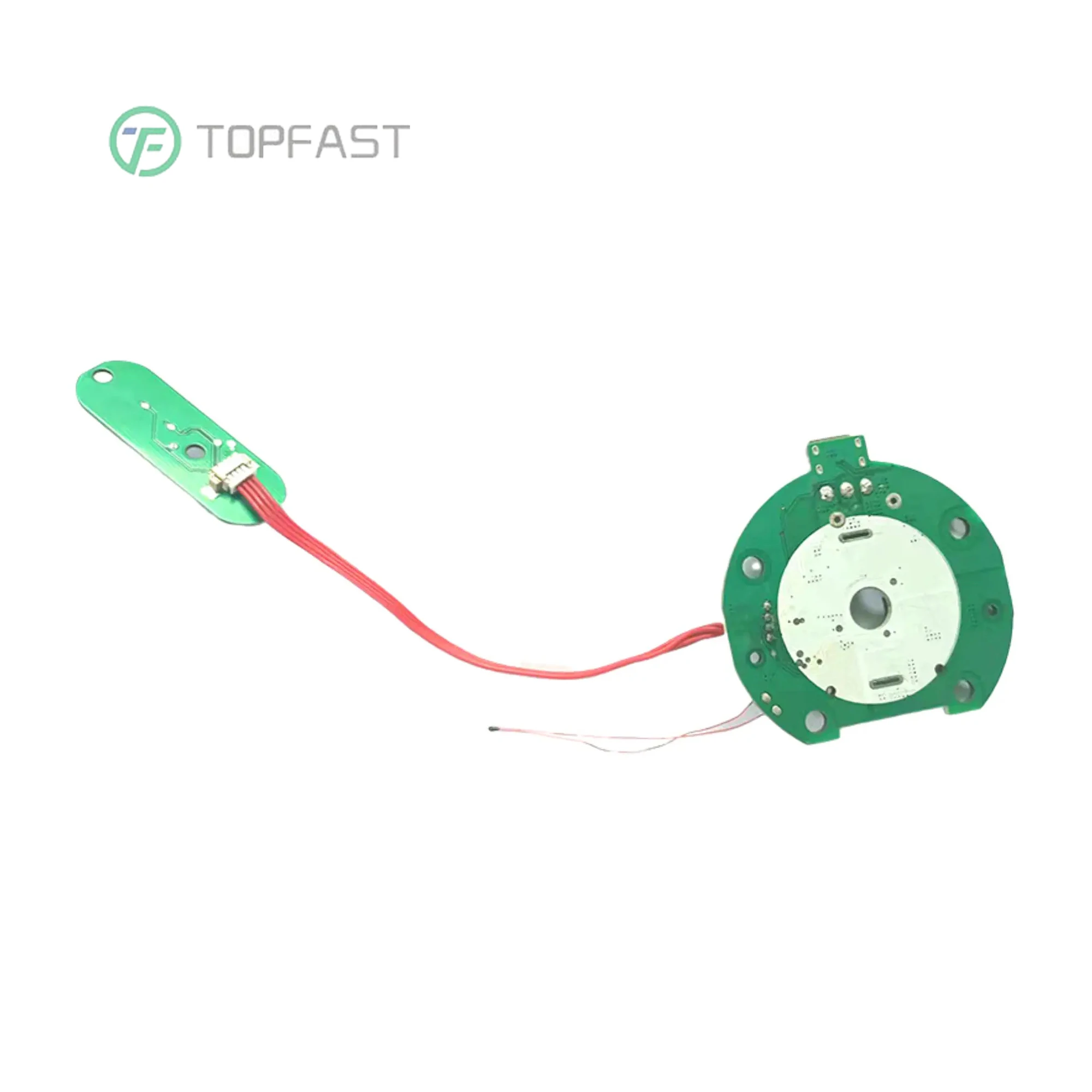

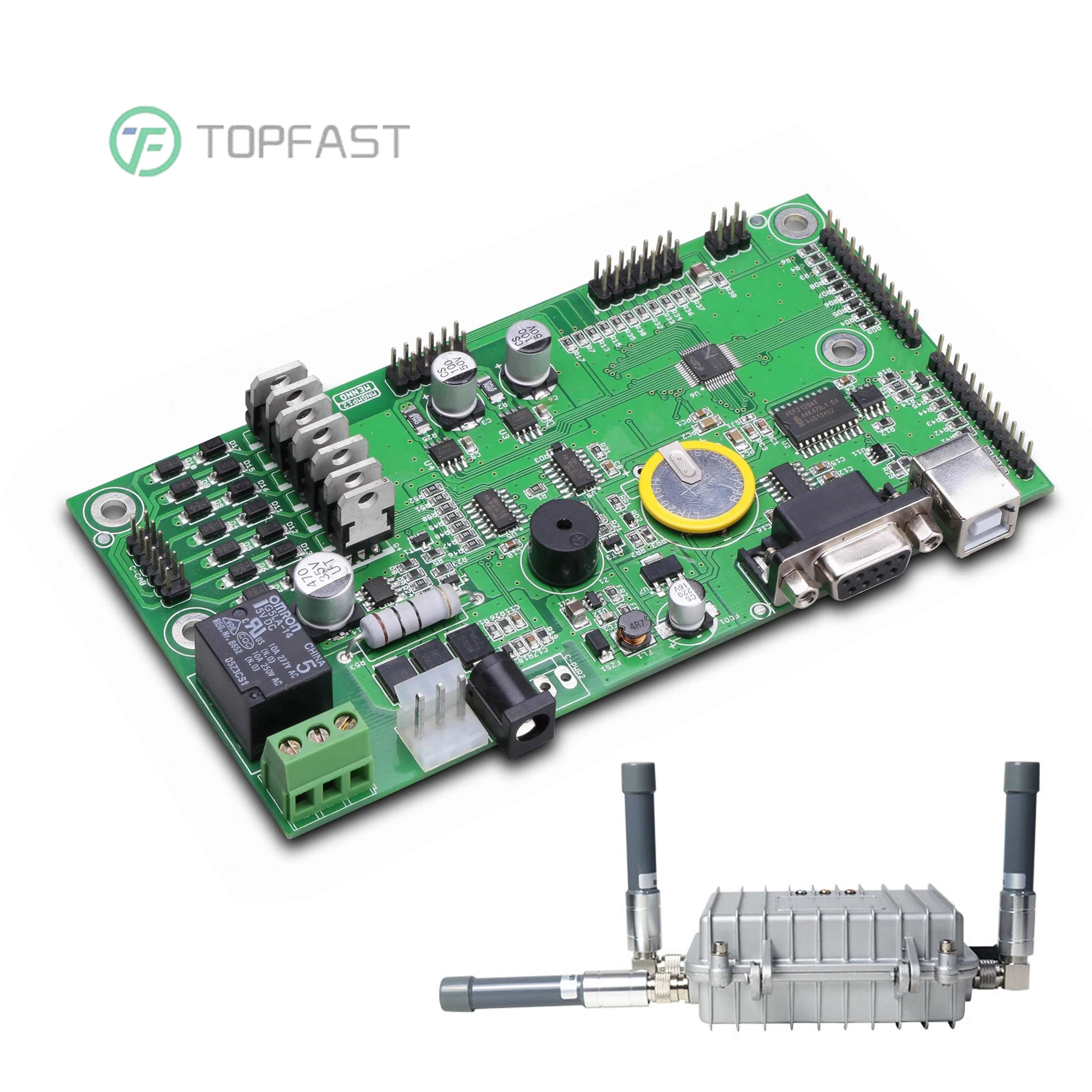

Bom Gerber Files Pcba Service Electronics Manufacturer Communication Pcb Assembly PCB Printed Circuit Boards in shenzhen

Share on (1600774743350):


Price:$0.90 - $5.90

Quantity:


Product Overview

Description













16 layer pcb hdi multilayer medical electronics printed pcb circuit boards smt pcba oem service assembly manufacturer With Provided Gerber Files BOM

PCB Techinecal Capacity
Layers
Mass production: 2~58 layers / Pilot run: 64 layers
Max. Thickness
Mass production: 394mil (10mm) / Pilot run: 17.5mm
Material
FR-4 (Standard FR4, Mid-Tg FR4,Hi-Tg FR4, Lead free assembly material) , Halogen-Free, Ceramic filled , Teflon, Polyimide, BT,PPO,
PPE, Hybrid, Partial hybrid, etc.
Min. Width/Spacing
Inner layer: 3mil/3mil (HOZ), Outer layer: 4mil/4mil(1OZ)
Max. Copper Thickness
UL certificated: 6.0 OZ / Pilot run: 12OZ
Min. Hole Size
Mechanical drill: 8mil(0.2mm) Laser drill: 3mil(0.075mm)
Max. Panel Size
1150mm × 560mm
Aspect Ratio
18:1
Surface Finish
HASL,Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger
Special Process
Buried Hole, Blind Hole, Embedded Resistance, Embedded Capacity, Hybrid, Partial hybrid,
Partial high density, Back drilling, and Resistance control


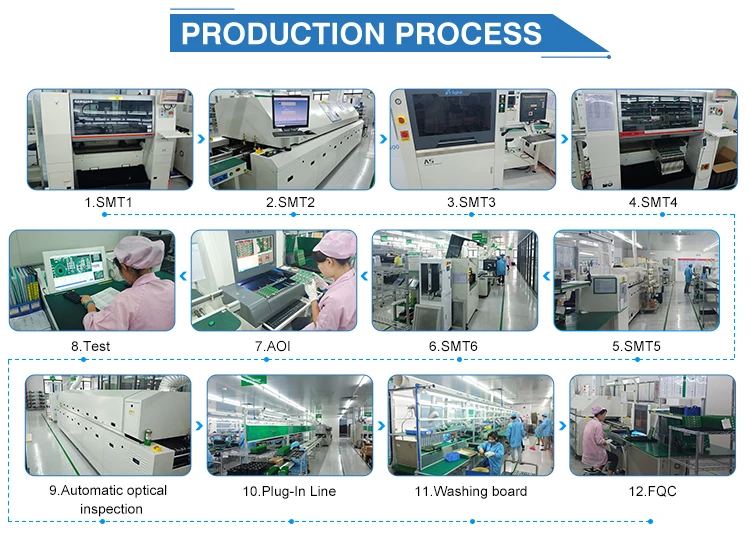

PCBA manufacturing capability




SMT
Position accuracy:20 um
Components size:0.4×0.2mm(01005) —130×79mm,Flip-CHIP,QFP,BGA,POP
Max. component height::25mm
Max. PCB size:680×500mm
Min. PCB size:no limited
PCB thickness:0.3 to 6mm
PCB weight:3KG

Wave-Solder
Max. PCB width:450mm
Min. PCB width: no limited
Component height:Top 120mm/Bot 15mm

Sweat-Solder
Metal type :part, whole, inlay, sidestep
Metal material:Copper , Aluminum
Surface Finish:plating Au, plating sliver , plating Sn

Press-fit
Air bladder rate:less than 20%
Press range:0-50KN
Max. PCB size:800X600mm

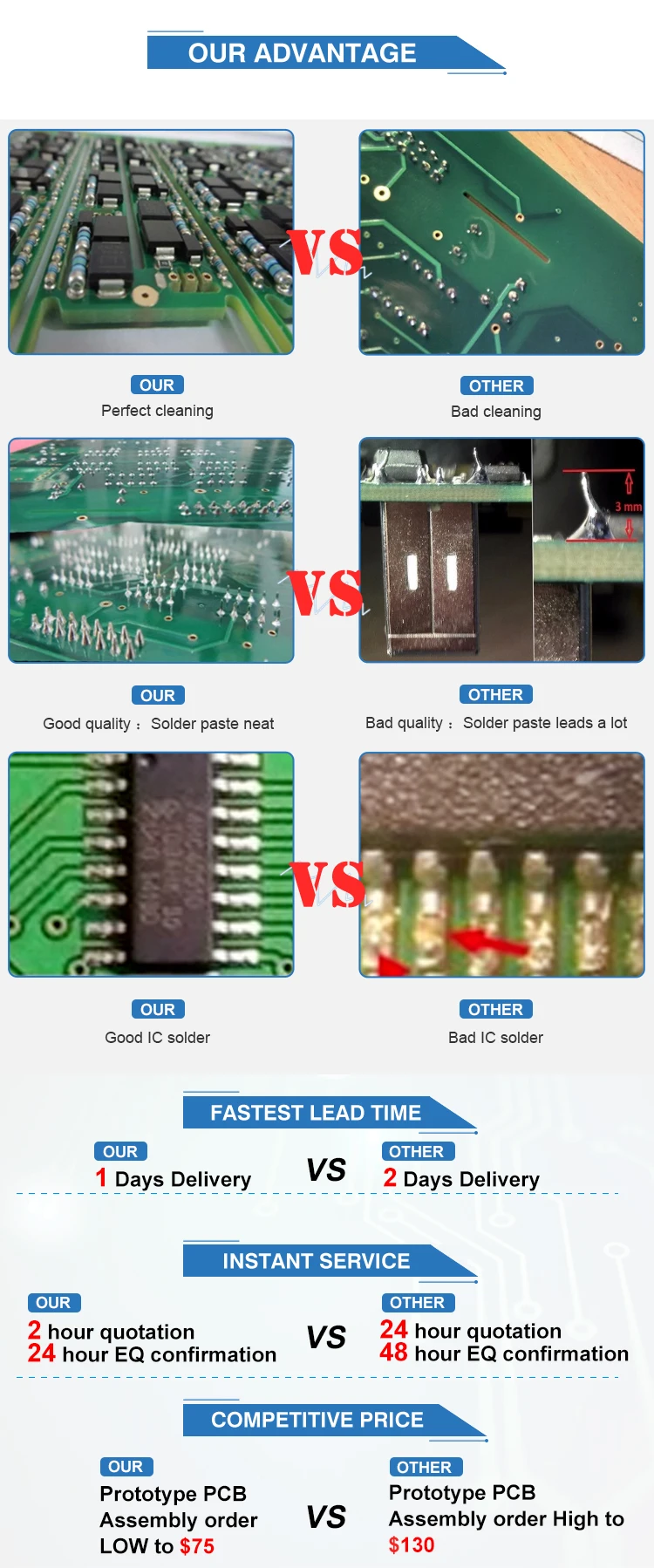

Testing
ICT,Probe flying,burn-in,function test,temperature cycling
