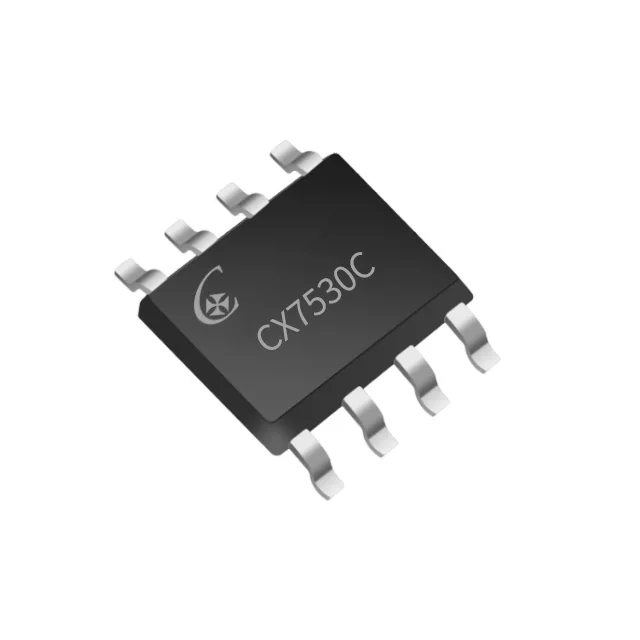

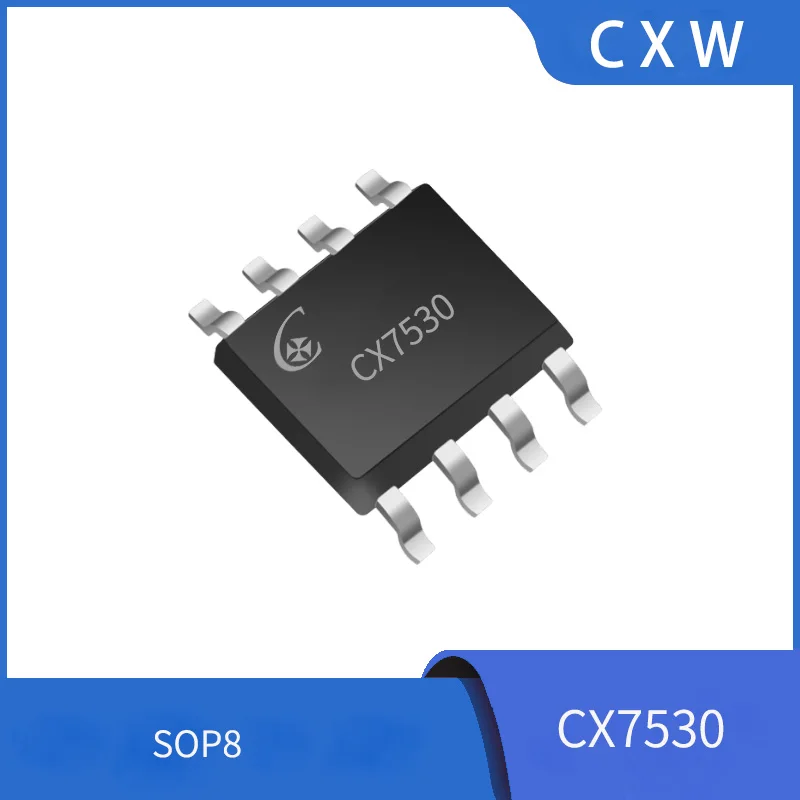

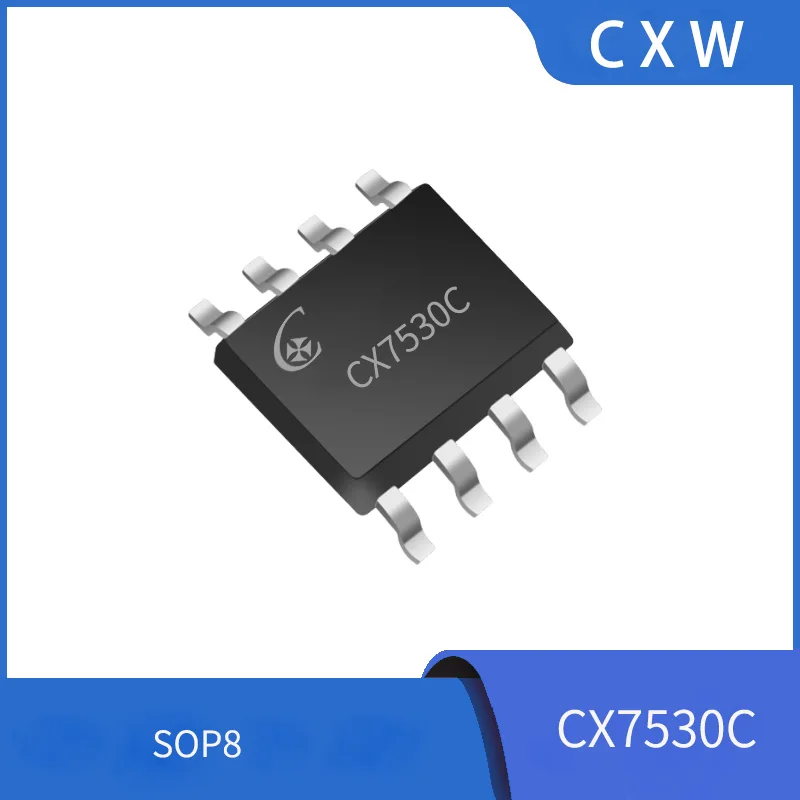

Model | standby power | Working mode | control mode | recommend power | Typical applications |
<75mW | SSR | Built-in MOS, constant power | ≤25W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in MOS | ≤20W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in MOS, constant power | ≤20W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in MOS | ≤20W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in MOS, constant power | ≤20W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in super silicon | ≤25W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in super silicon, constant power | ≤25W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in super silicon, constant power | ≤ 30W | Power adapter, PD, QC charger | |
<75mW | SSR | Built-in MOS (switching frequency 85KHz) | ≤40W | Power adapter, PD, QC charger | |
<75mW | SSR | External drive GaN 500KHz | ≤100W | Power adapter, PD | |
<75mW | SSR | MOS | ≤100W | Power adapter, PD | |

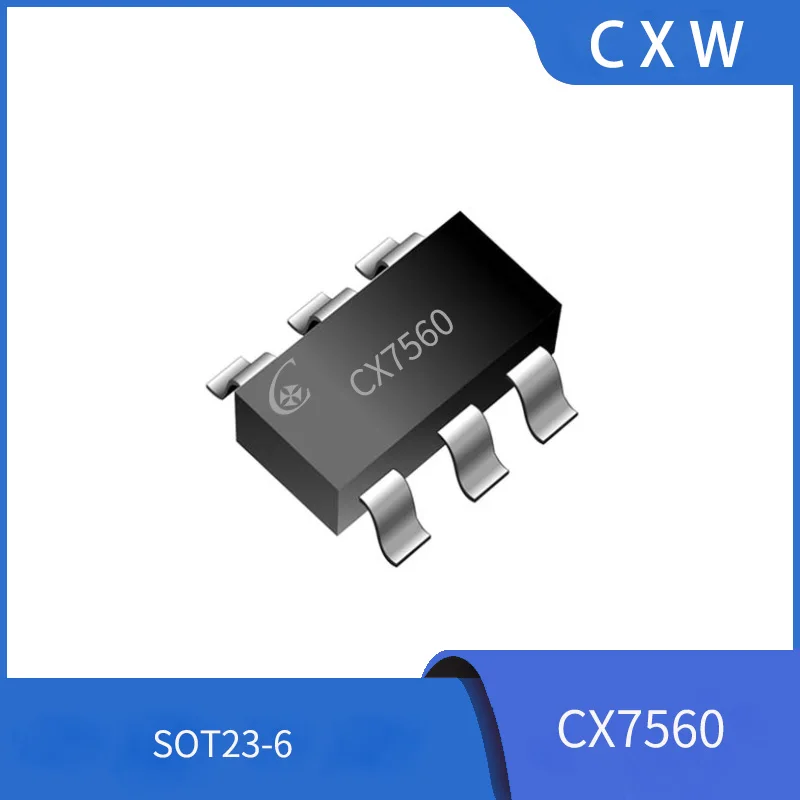

CX-7560 | <75mW | SSR | MOS | ≤100W | Power adapter, PD |


Description | Description | Range | ||
VDD | VDD input voltage | -0.3 to 45V | ||
VFB | FB input voltage | -0.3 to 6V | ||
VCS | CS input voltage | -0.3 to 6V | ||
TSTORAGE | Storage temperature range | -65 TO 150 ℃ | ||
TJ | Junction temperature | -40-150 ℃ | ||
TLEAD | Welding temperature(soldering,10 secs) | 260 ℃ | ||

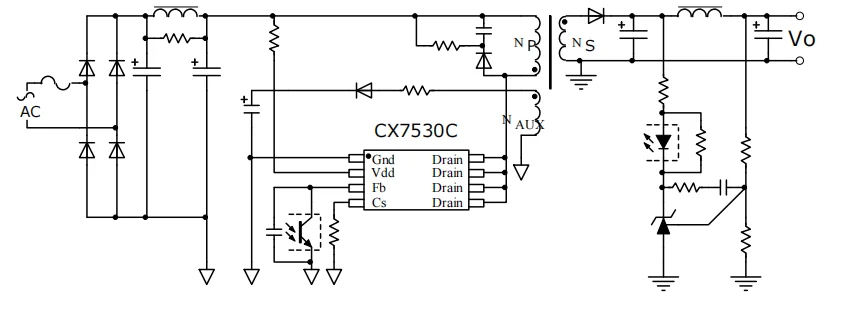

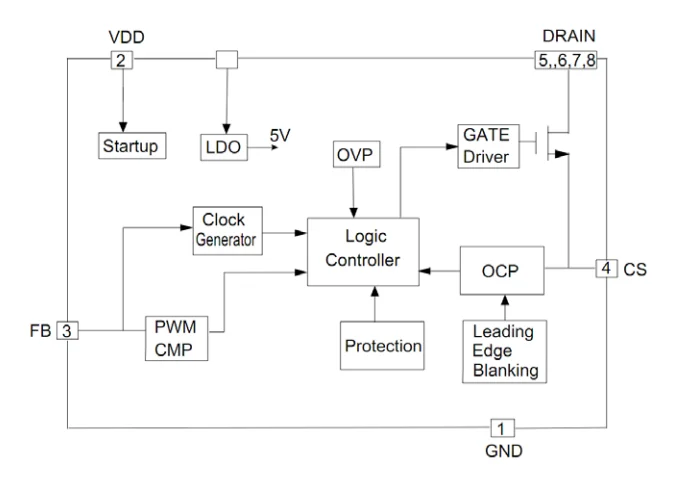

Pin | Description |
GND | Ground |
VDD | IC DC power supply Input |
FB | Feedback pin, connected to optocoupler feedback |
CS | Current sense input |
Drain | HV MOSFET drain pin. The drain pin is connected to the primary lead of the Transformer. |
