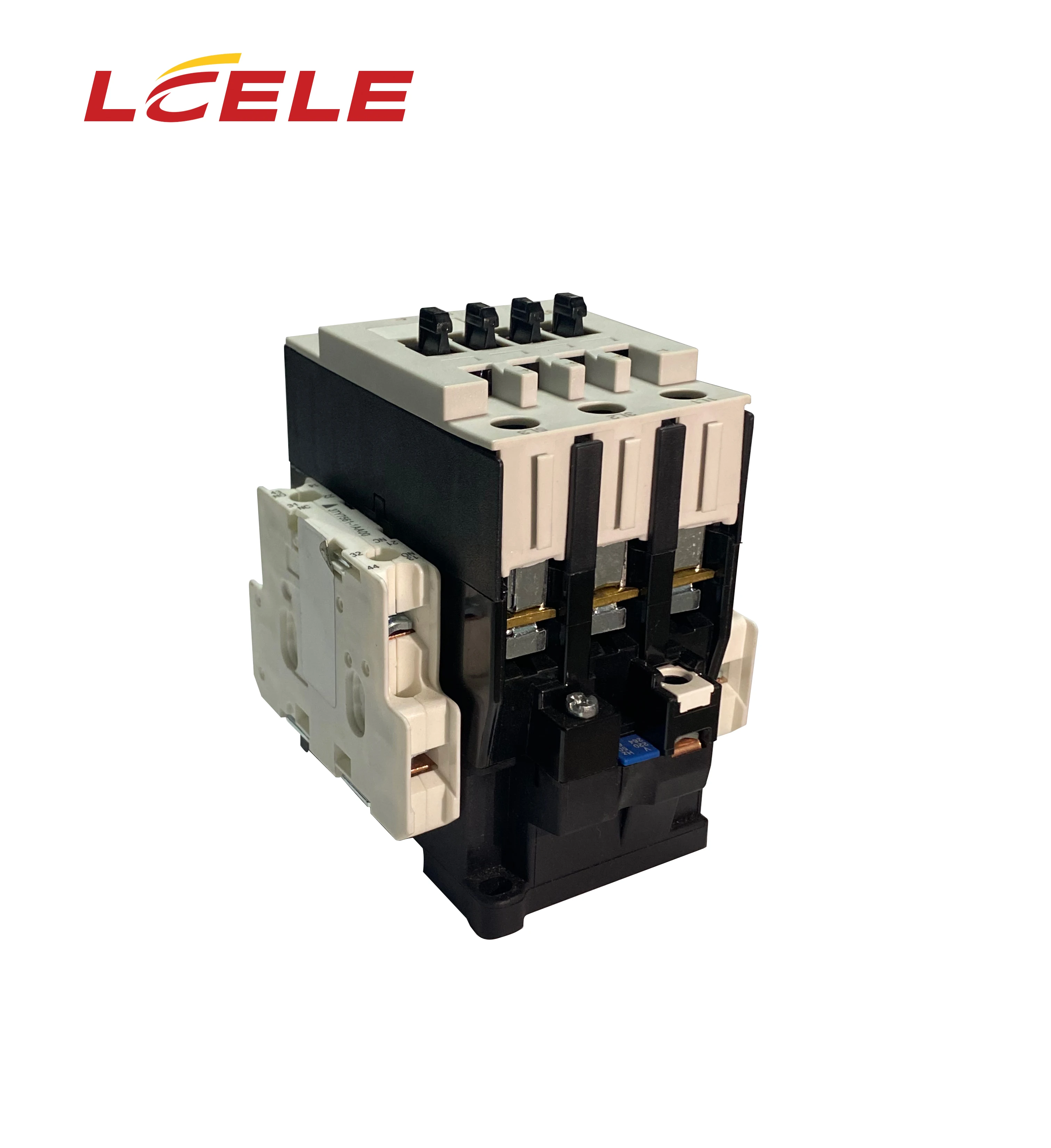

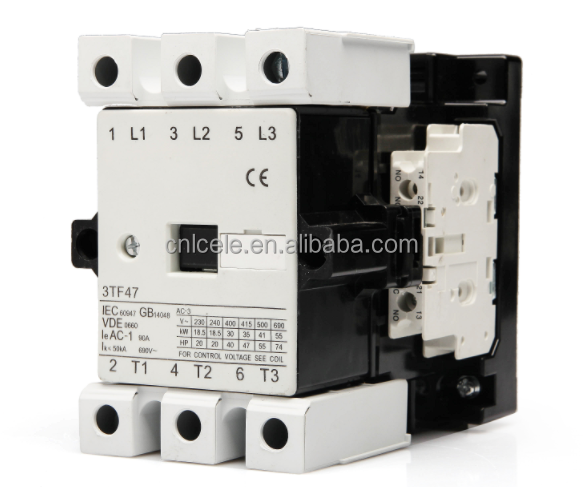

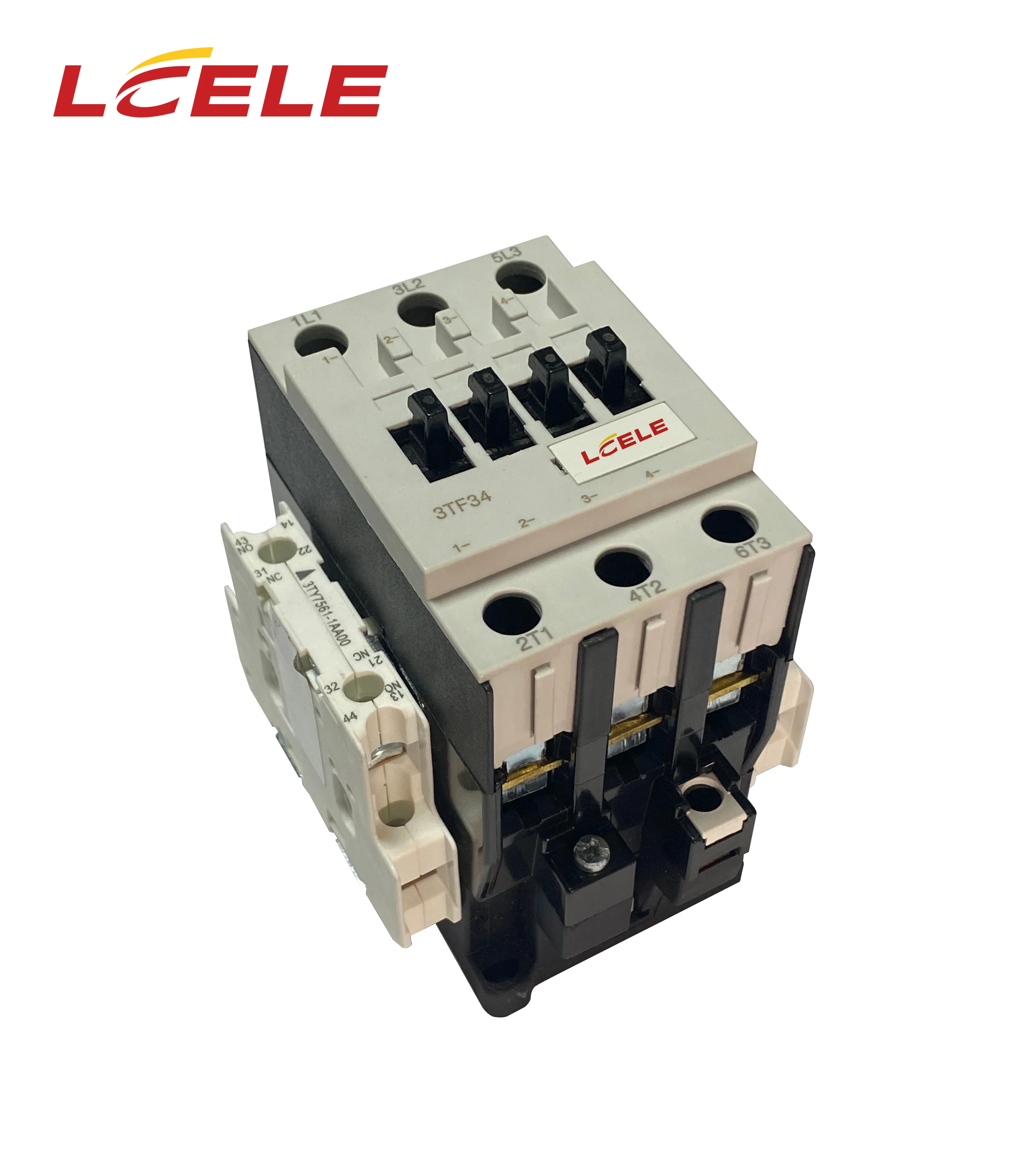

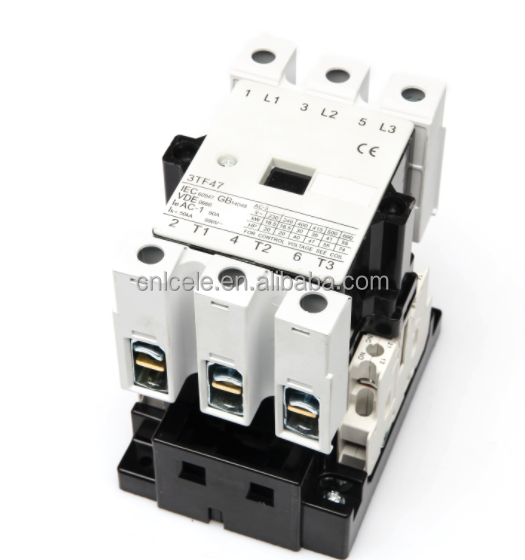

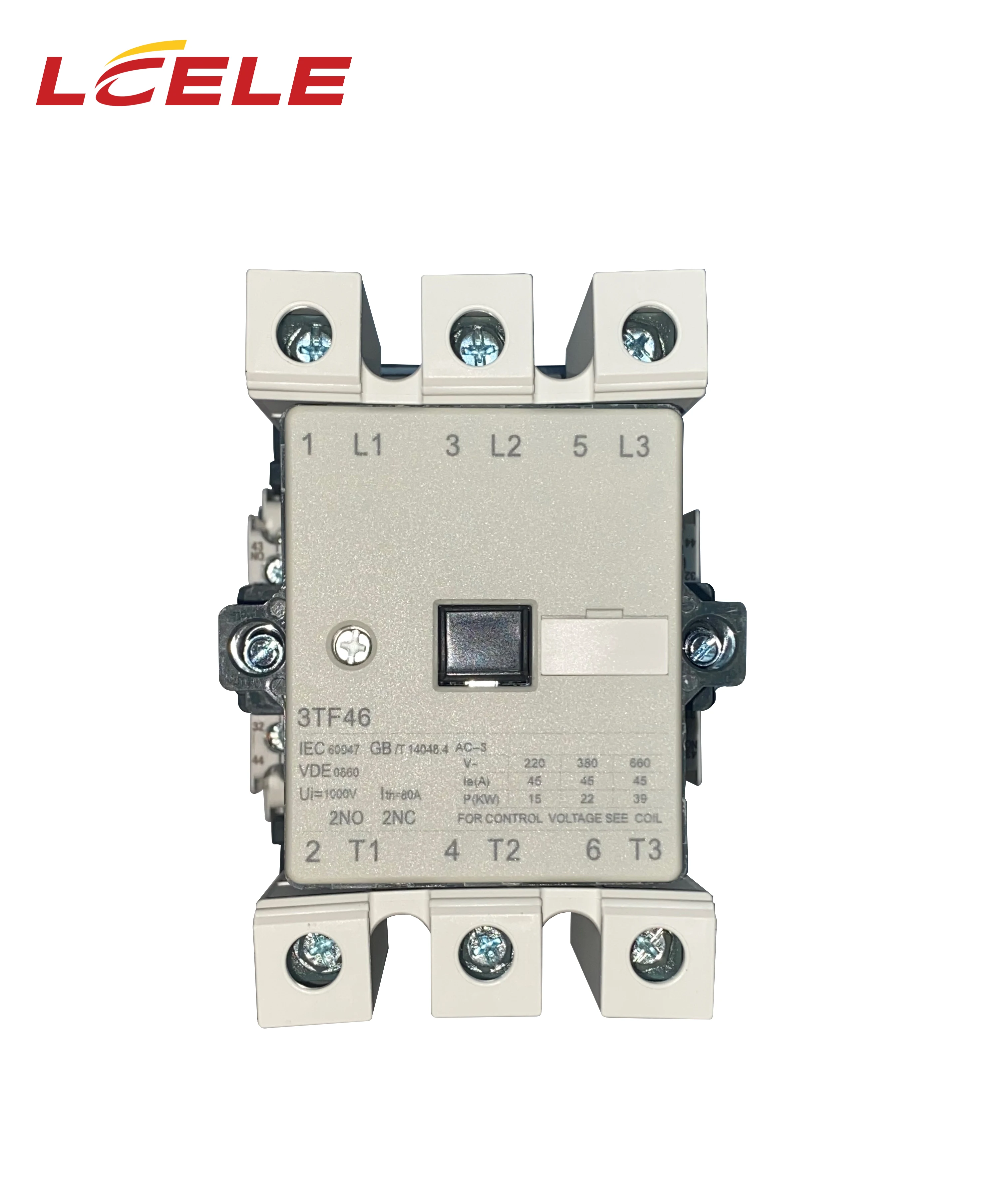

3TF World Series 3P AC Contactor High quality made in China 3TF AC contactor 24V 120V 240V 480V 220V 3TF46

Product Overview

Description

Le contacteur à courant alternatif de la série 3TF convient au système électrique avec AC 50/60Hz, tension opérationnelle nominale jusqu'à 660V. En AC-3 utilisation, tension opérationnelle nominale jusqu'à 380V, courant opérationnel évalué jusqu'à 630A pour fabriquer ou casser des moteurs ou système à distance. Ils forment des démarreurs électromagnétiques avec une surcharge thermique appropriée ou une défaillance de phase. Ils sont fabriqués selon IEC 60947, BS 5424 et VDE 0660.

Le contacteur est un mécanisme à mouvement droit ayant des contacts à double rupture. Les contacts auxiliaires sont disposés NO.2NC au maximum, il est utilisé la connexion de verrouillage flexible entre le support de contact et le noyau, trois ne sont pas des panneaux isolés dans le contacteur Ie≤ 22A. Dans les contacteurs In≥ 32A. Trois sont moulés arc-goulotte avec panneau isolé à l'arc, parce que tous les contacts sont faits de haute cnonfusibilité et contre l'alliage d'argent de corrosion. Tous les produits de série peuvent être montés par vis, contacteur Ie≤ 32A également par rail d'installation.



Spécification:

Type	Courant thermique nominal (A)	Courant de fonctionnement nominal (A)		Puissance contrôlable pour moteur (kw)				Type de contact auxiliaire
				AC-3		AC-4
		380V	660V	380V	660V	380V	660V
3TF40	20	9	7	4	5.5	1.4	2.4	PAS NC 1NO + 1NC 2NO + 2NC
3TF41	20	12	8.5	5.5	7.5	1.9	36.3
3TF42	30	16	12.5	7.5	11	3.5	6
3TF43	30	22	16.5	10	15	4	6.6
3TF44	55	32	24	15	22	7.5	13
3TF45	55	86	24	18.5	22	9	15.5
3TF46	80	45	40	22	37	12	20.8
3TF47	80	63	60	30	55	14	24.3	2NO + 2NC 4NO + 4NC
3TF48	100	75	60	37	55	17	29.5
3TF49	100	85	80	45	75	21	3.6
3TF50	160	110	95	55	90	27	46.9
3TF51	160	140	120	75	110	35	60
3TF52	200	170	160	90	150	38	66
3TF53	210	205	165	110	160	50	86
3TF54	300	250	230	132	220	58	100
3TF55	300	300	260	160	250	66	114
3TF56	400	400	380	200	335	81	140
3TF58	630	630	600	335	500	160	278
