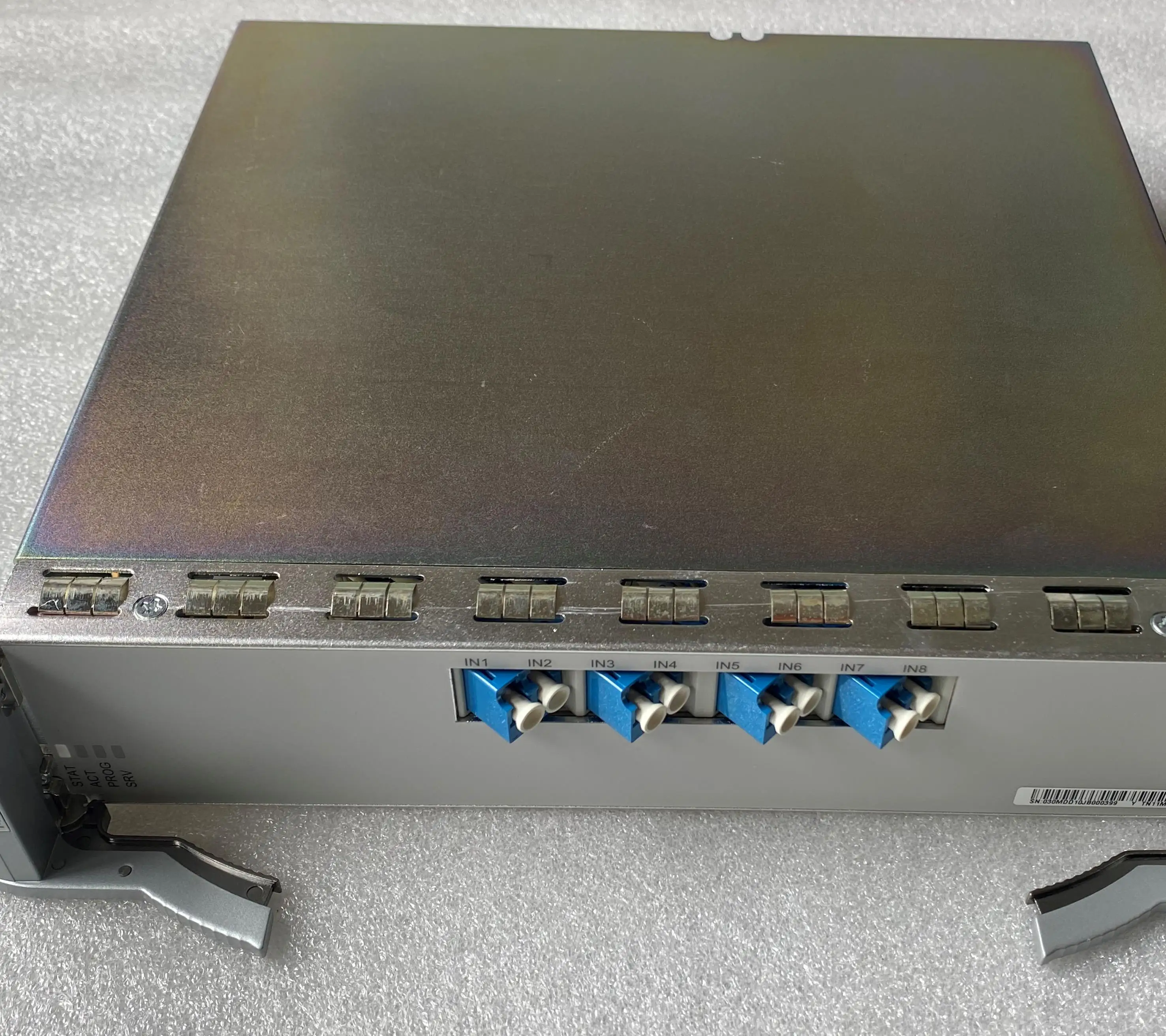

8 канальная плата анализатора спектра MCA8 OSN9800

Product Overview

Description

Функциональные версии платы включают TN11. Доска MCA8 относится к категории анализа спектра и обеспечивает 8 портов, каждый с анализом спектра оптического сигнала не более 80 волн. Доска MCA8 поддерживает такие функции и характеристики, как спектральный анализ, обнаружение и APE. На одной панели есть однобортовые индикаторные огни и интерфейсы. Доска MCA8 должна занимать 2 слота в подбрюке.







Шпон	Тип	Описать
TN11MCA8	2	Поддержка обнаружения оптической мощности сигналов со скоростью не выше 400 Гбит/с.
		С лицензией интеллектуальной системы мониторинга и управления длиной волны, а после завершения настройки функции SOM(Smart Optical Manager) он поддерживает OSNR с частотой обнаружения 10 Гбит/с, сигналы 40 Гбит/с, 100 Гбит/с, 200 Гбит/с и 400 Гбит/с (агрегирование с двумя несущими).
		Когда Лицензия интеллектуальной системы мониторинга и управления длиной волны не настроена, и система включает длины волн со скоростью 40 Гбит/с и выше. Существуют следующие ограничения:
		Если интервал длин волн составляет 50 ГГц, а длины волн являются смежными, обнаружение OSNR не поддерживается.
		Если Интервал длины волны составляет 100 ГГц, поддерживается только обнаружение OSNR со скоростью, меньшей или равной 10 Гбит/с.
		Когда все частоты длин волн в системе меньше или равны 10 Гбит/с, она поддерживает обнаружение сигналов OSNR на всех скоростях.
