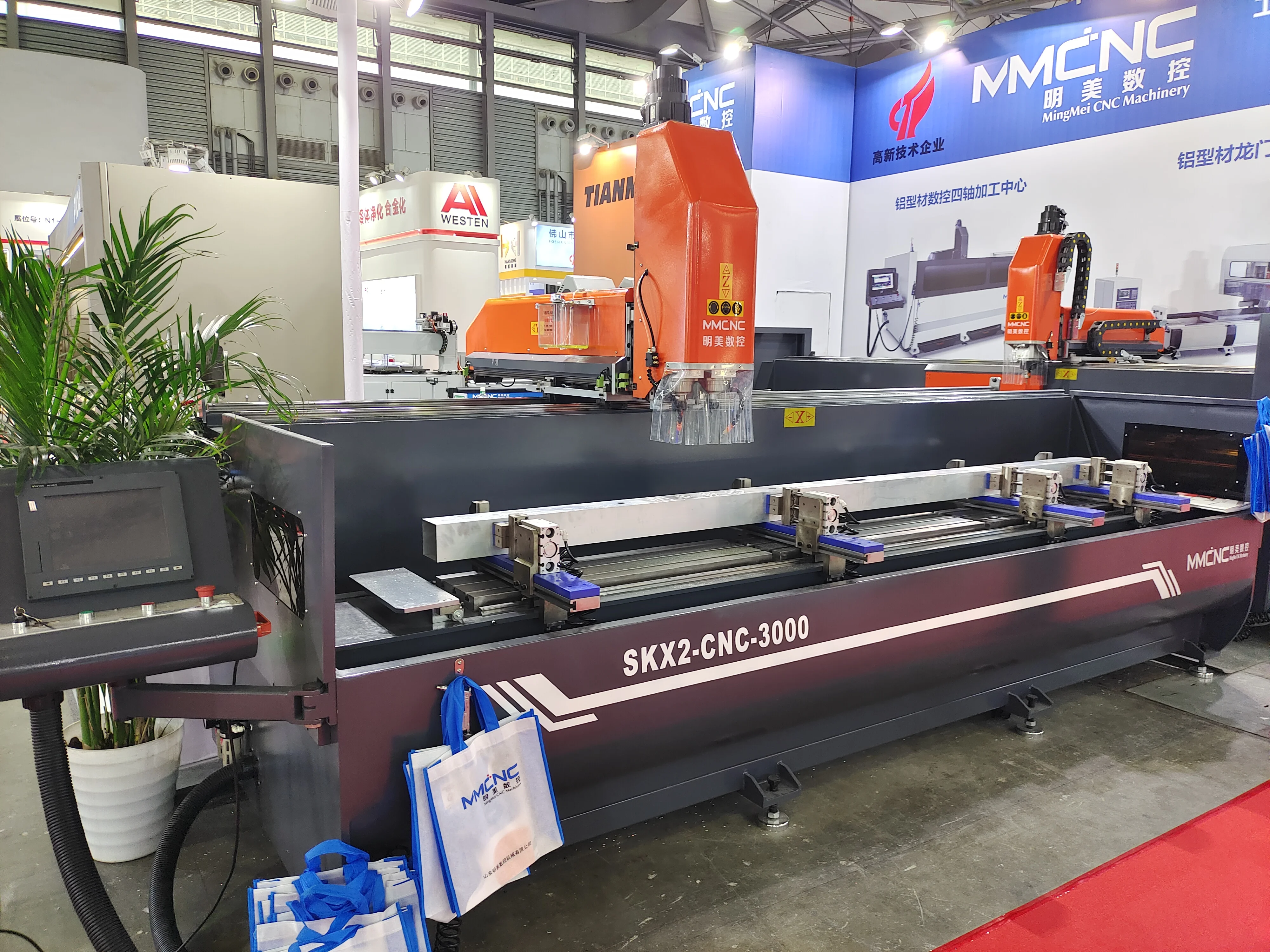

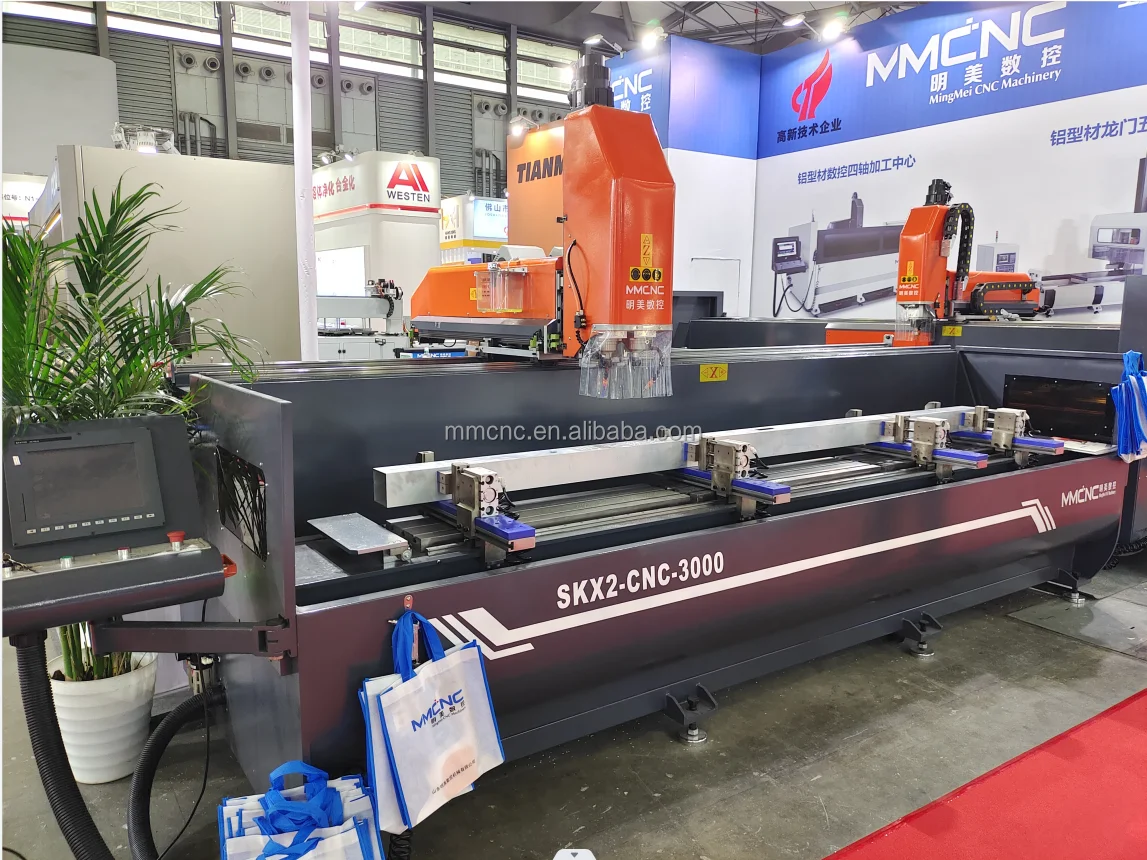

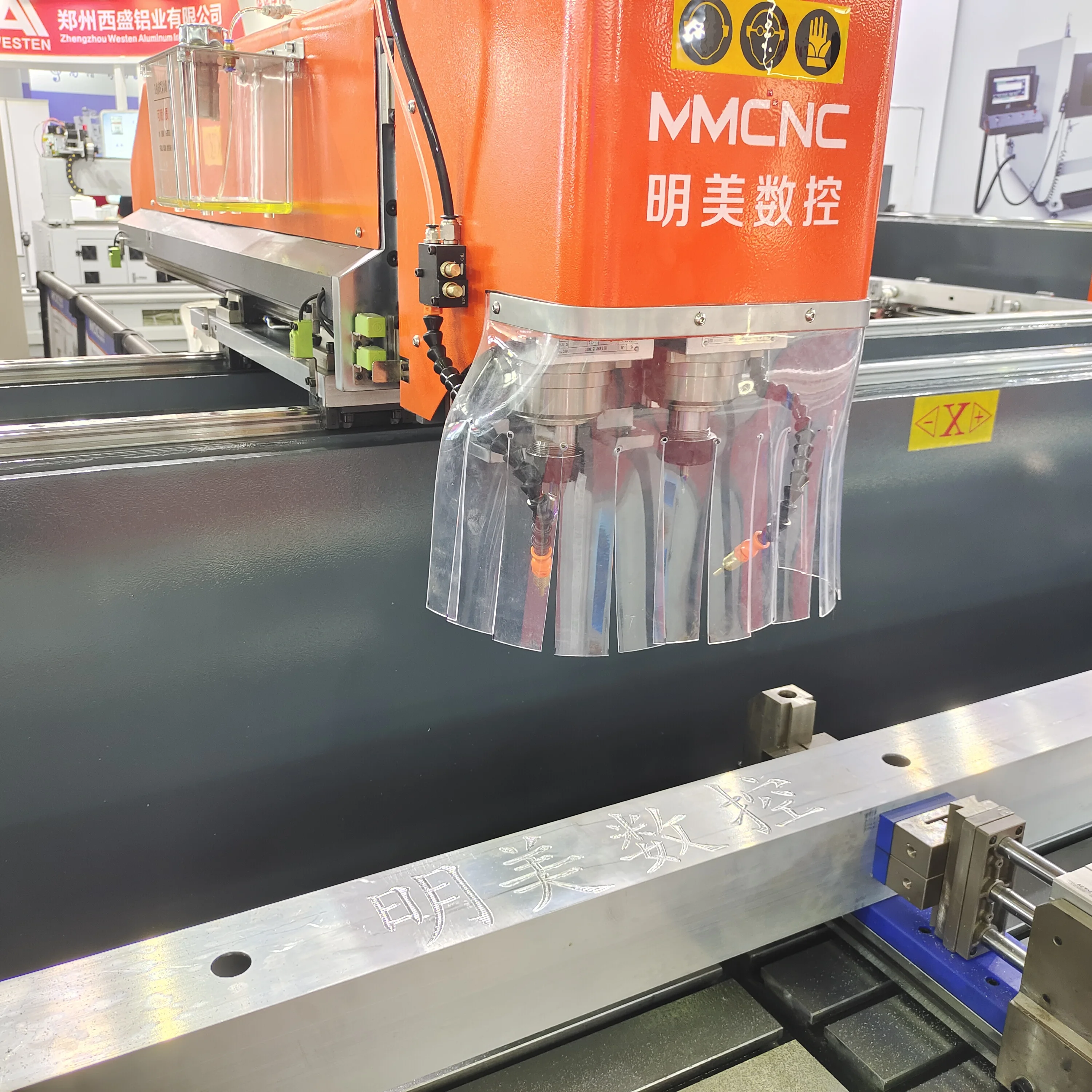

3000mm stroke CNC Dual axis aluminum profile drilling machine lock hole Milling Machine door and window making machine

Product Overview

Description

3000mm  double head Aluminum CNC Drilling Milling Machine







1. Features

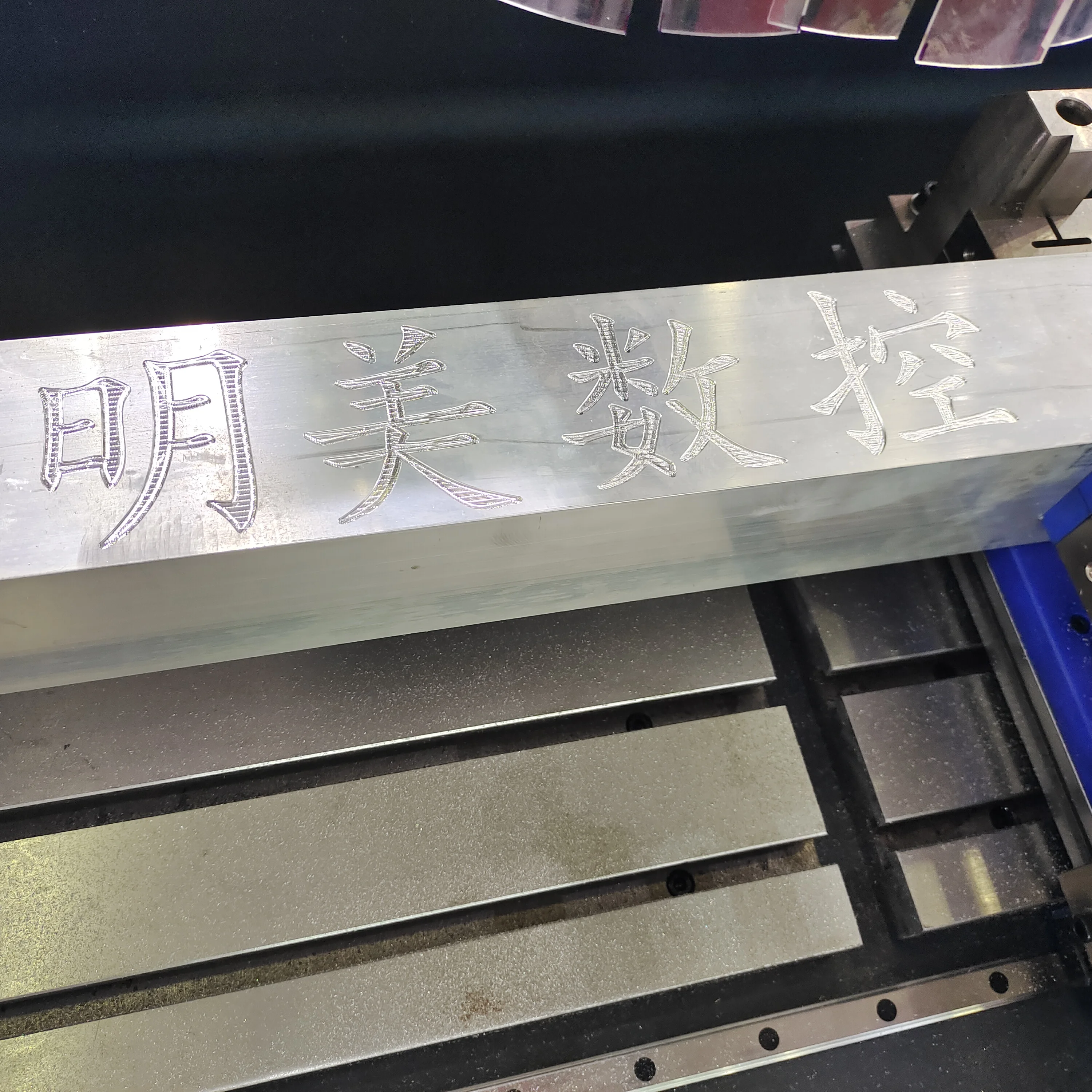

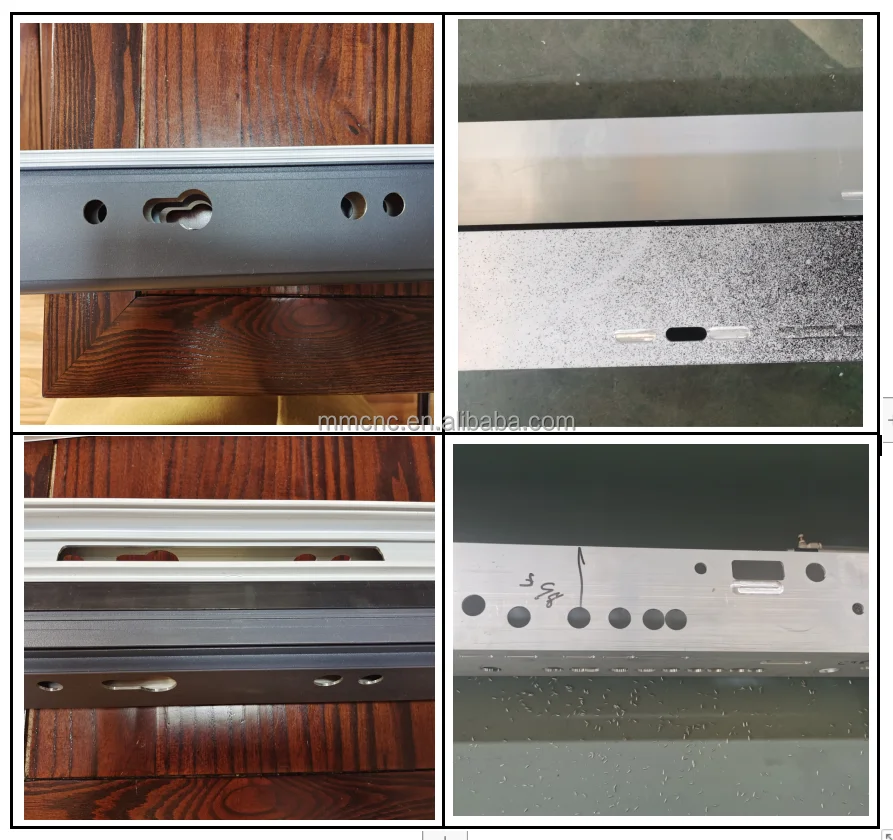

1.1   This machine is designed for processing round holes, slots, keyhole etc on aluminum profile, window door and curtain wall industry, it is also suitable for processing milling, chamfering,engraving plane surface and other procedure.

1.2   Main spindle adopt aircooling electric main axis, 3KW *2 power, 0~18000/min , have the function of high precision, high safety and high reliable.

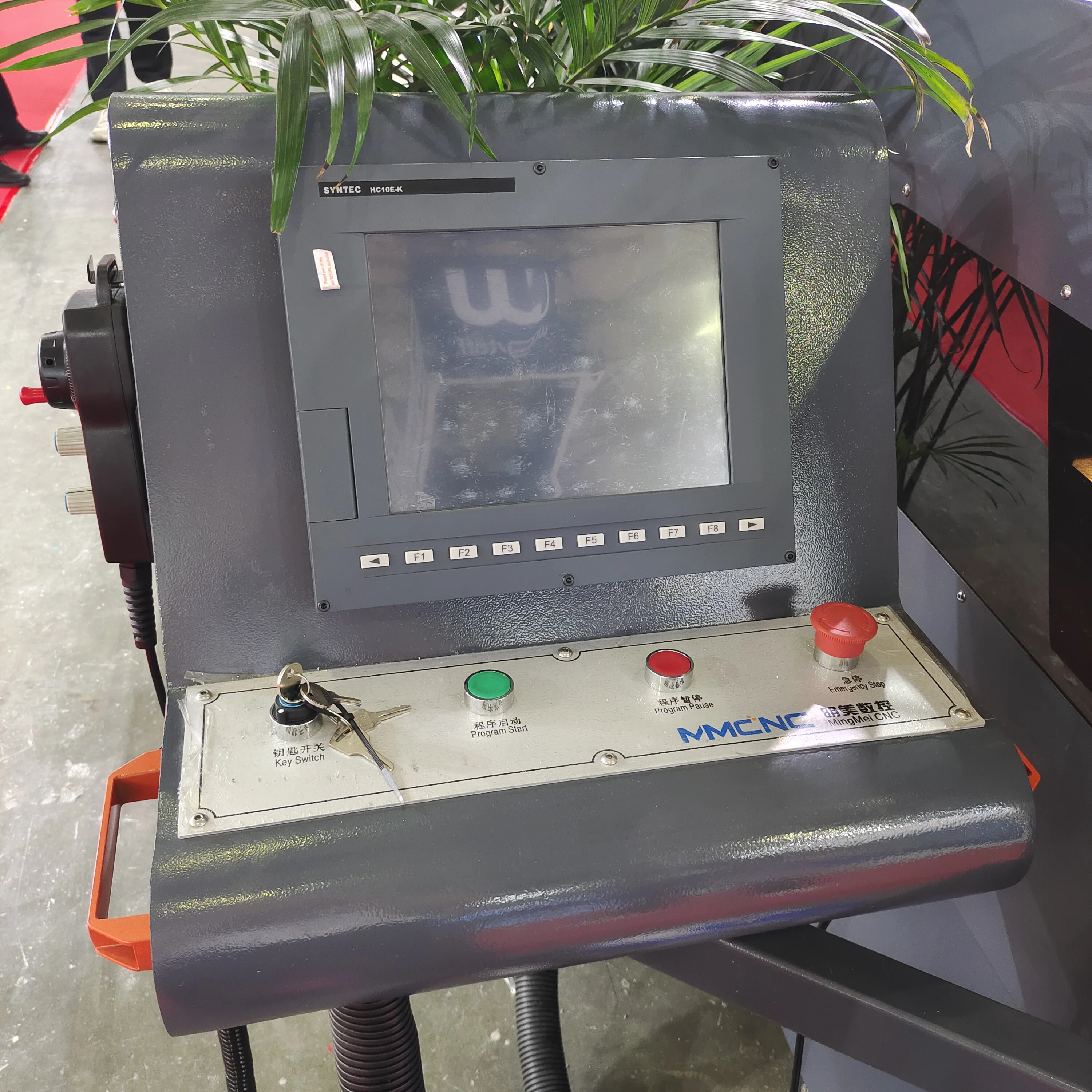

1.3   Adopt Taiwan SYNTEC CNC control system. Have professional CAD-CAM programming software. It can transform processing G code automatically, have the function of easy operation, high efficiency and lower labor intensity.

1.4   Imported guide rail, sliding block, X axis adopt high precision oblique gear and rack driving. Y and Z axis adopts high precision ball screw drive. The drive is stable, so can improve the precision of whole machine.

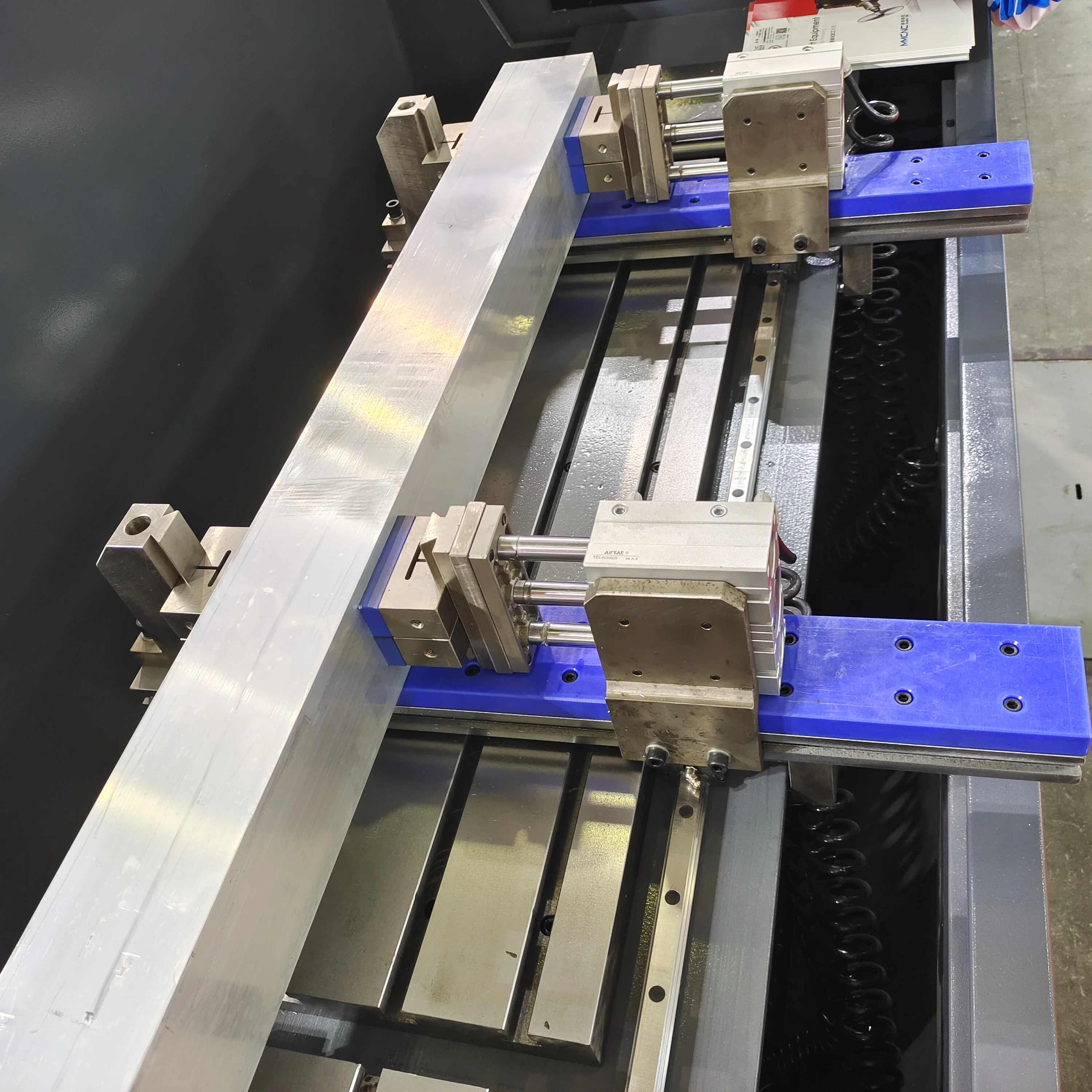

1.5   The worktable can overturn 180°.-90°~0°~+90°,Clamping one time profile can realize three

faces processing, When processing deeply hole (hetero type hole ), it can realize deeply hole processing through overturn worktable, so can highly improve processing efficiency.

1.6   Adopt manual pump oil supply system, blades adopt system control spray cooling device.





2. Technical Parameter



2.1   Power supply  380V/50Hz (According client information we can make different voltage)

2.2   Input power   3kw*2 China Air Cooling Spindle

2.3   Main rotary speed  18000rpm      Y and Z axis speed 15000rpm

2.4   Air pressure   0.5~0.6MPa

2.5   Tool Clamp:   ER25 for 3kw spindle

2.6   Suitable Milling Cutter Diameter: ER 25: from 2mm to 16mm

2.7   X-axis speed 3000mm     Y-axis speed 500mm      Z-axis speed 330mm

2.8   Machining size: 200*200mm

2.9   Overall dimension: 4180*1600*2200mm

3.0   Weight: 1400kg

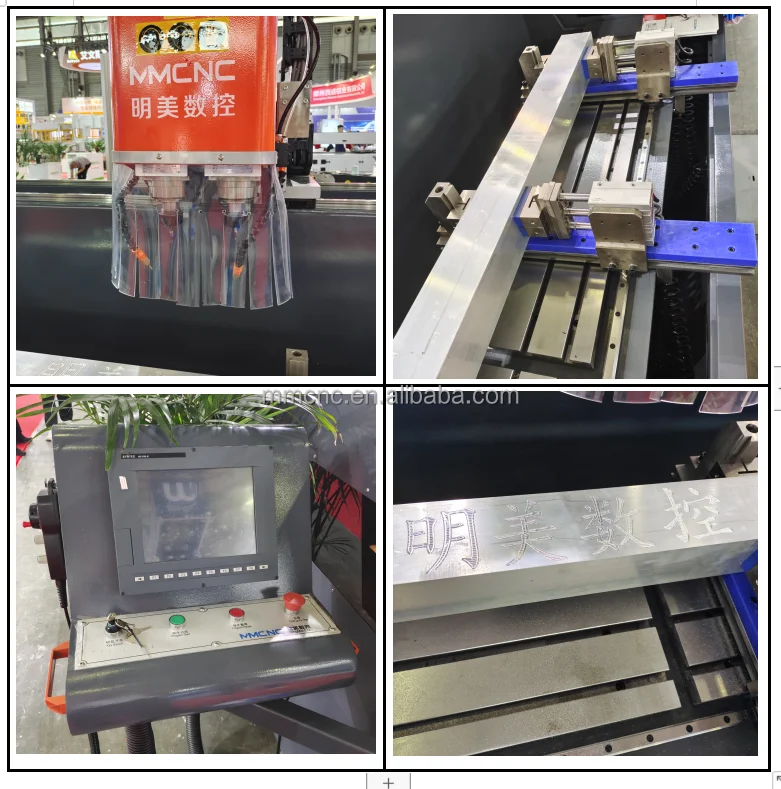

3. Details

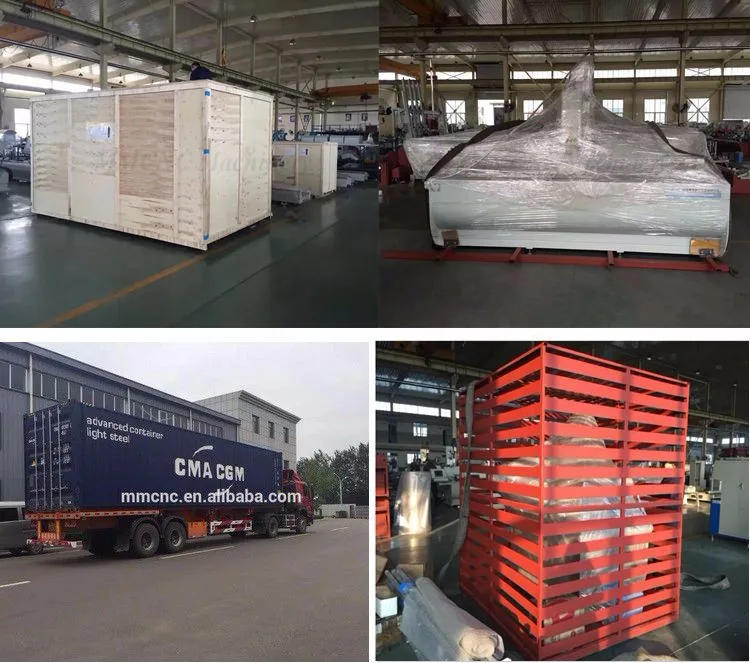

4. Packaging & Shipping of Vertical Aluminum CNC Machining Center

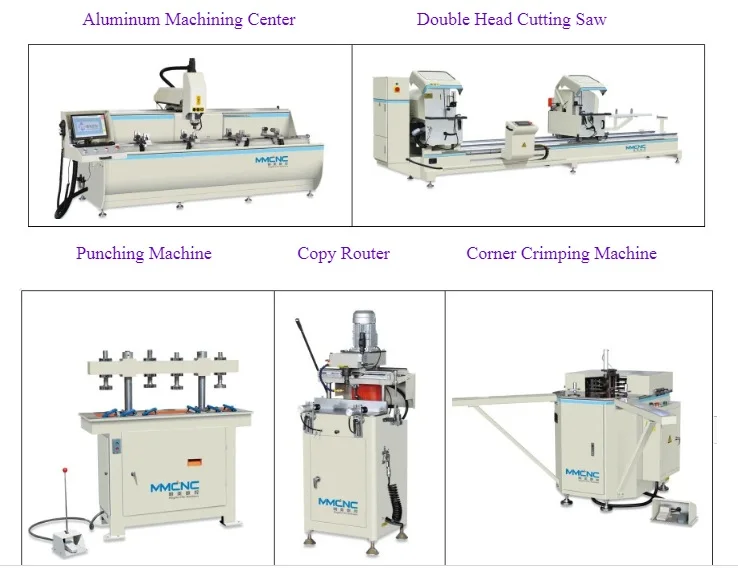

Other products
