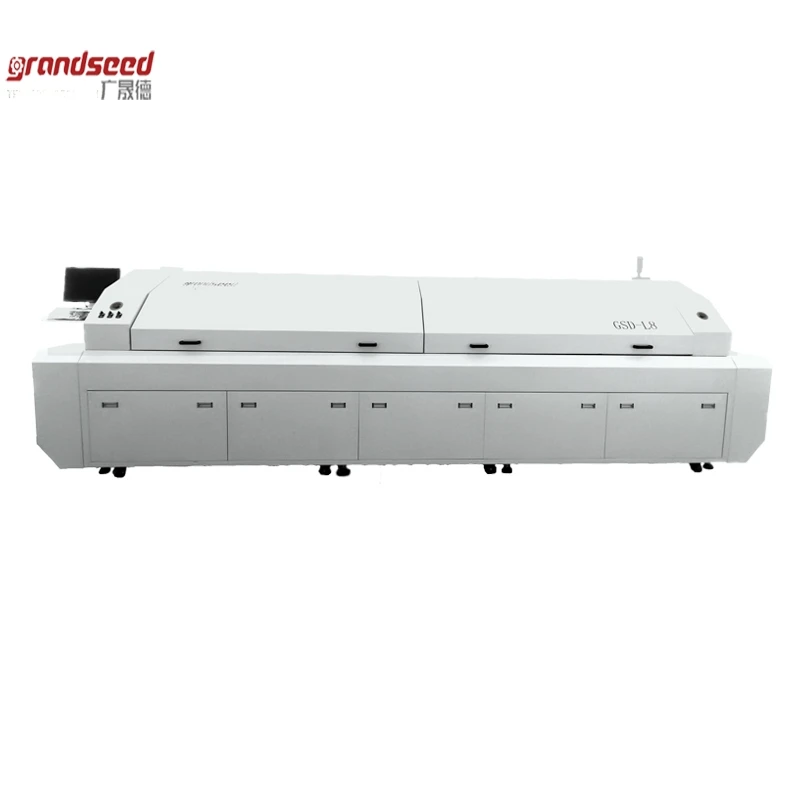

GRANDSEED Factory Direct Sale GSD L8 Large Professional LEED Free SMT Reflow Oven with Soldering Station

Product Overview

Description

GSD-L8 large soldering station,professinonal smt manufacturer for reflow oven

ITEMS	SPECIFICATIONS
Control system	PC+PLC
Heating/cooling	16 heating zone  2 cooling zone
Heating zone length	3200mm
Temperature range	Room temperature to 300°C
Temperature accuracy	±1°C
Three temperature	±2°C
Cooling	Forced cooling (patented cooling system)
PCB size	50(W)-420mm(W)
Height of PCB transfer	900±20mm

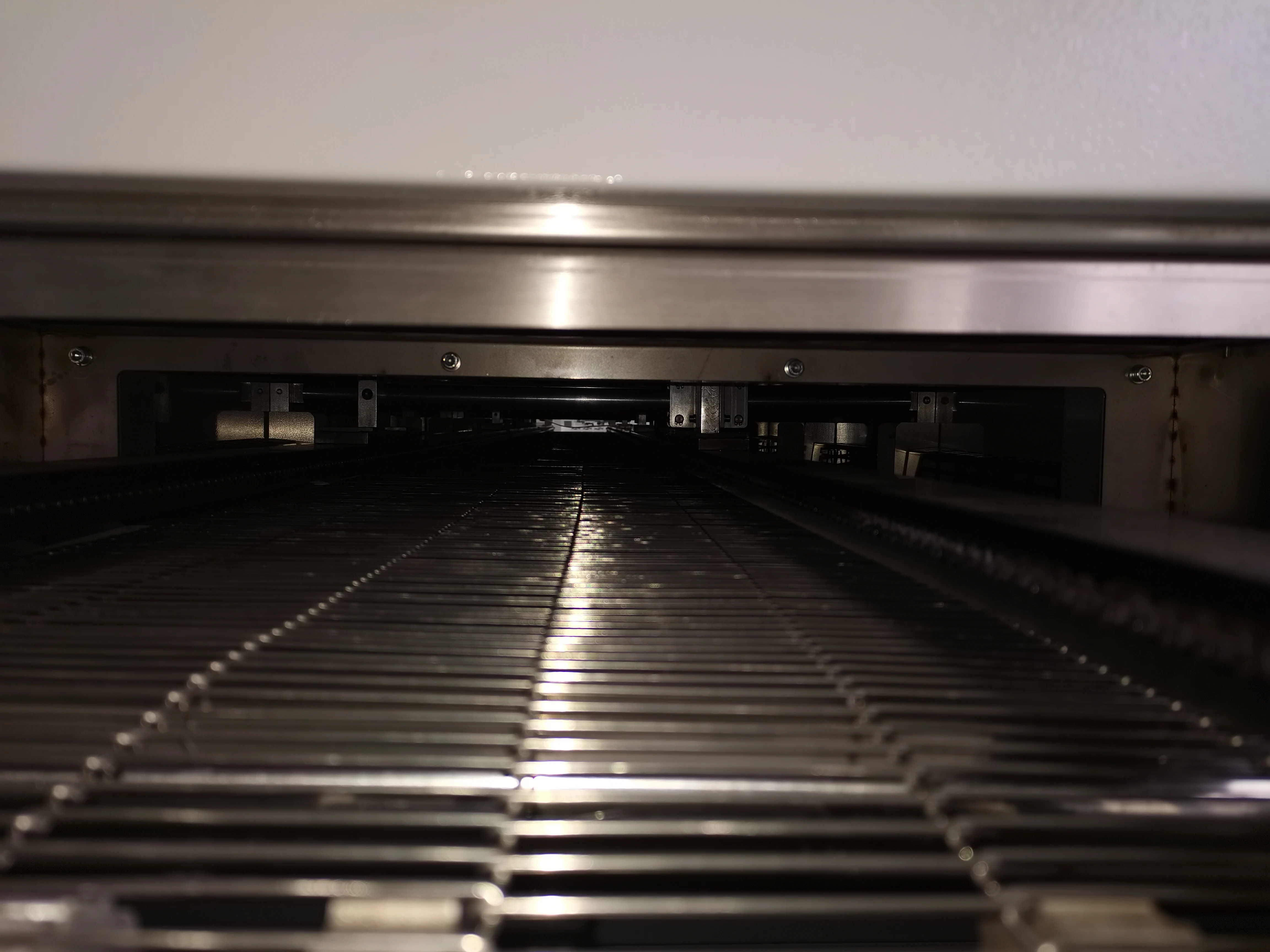

Transmission	Chain rail&mesh belt
Transmission direction	L→R(R→L)
Transmission speed	0-2000mm/min  adjustable
Wide range of track notes	50-500mm
Net width	460mm
Power failure   protection	UPS
Power supply	A3ø380V 50HZ
Normal working power/total power consumption	4/73KW
Dimensions(l*w*h)	5580mm(L)*1500mm(W)*1500mm(H)
Weight	1850KG

Features:

l windows operating interface is adopted and two control methods,including PC control and emergency manual control, are designed to ensure the safety of the device.

l The advanced way of heating solves the problem of the dead angle that may arise when reflow soldering.

l Professional wind wheel design with stable blowing speed which effectively avoids evenness of the wind when PCB is being heated.so as to achieve a most efficient reheating.

l Regions of different temperature adopt the circulation independent from each other,with independent PID control and up/down heating method method,so as to ensure the accurate and even temperature of the furnace and large thermal capacity.

l The heating preservation layer adopts quality aluminum silicate heat preserving material,with good preservation effect and high heating-up speed.It takes 20min to heat up working temperature from room temperature.

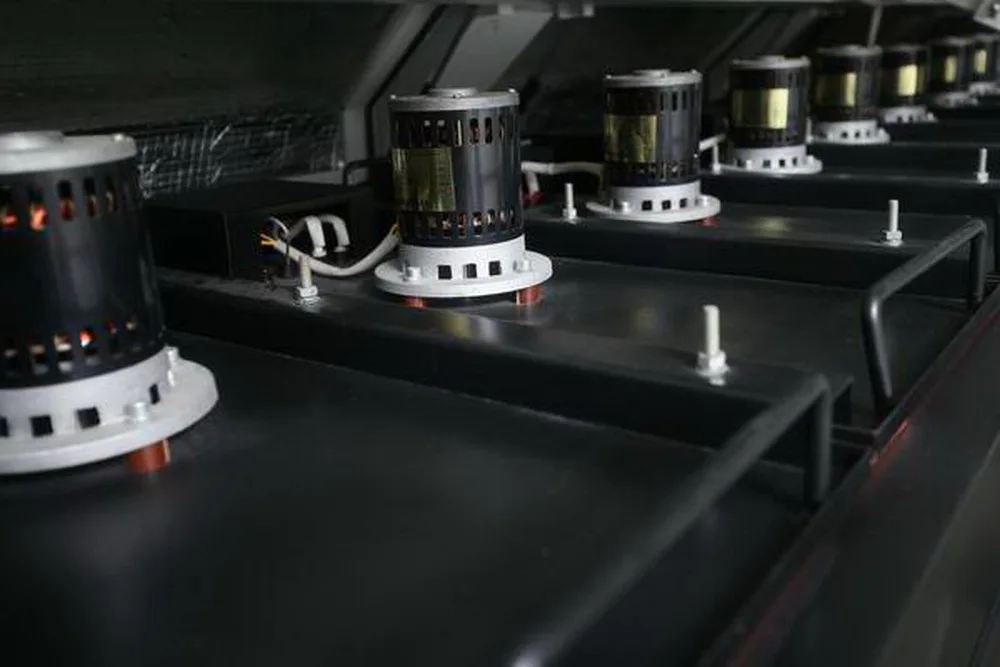

l Quality high-temperature high-speed motor is running stably with light vibration and low noise

l The furnace is jacked by cylinder and supported by safety rod to ensure safety and convenience.

l The PCB is conveyed non-level with changed frequency and speed and synchronous grid and chain to ensure great stability.

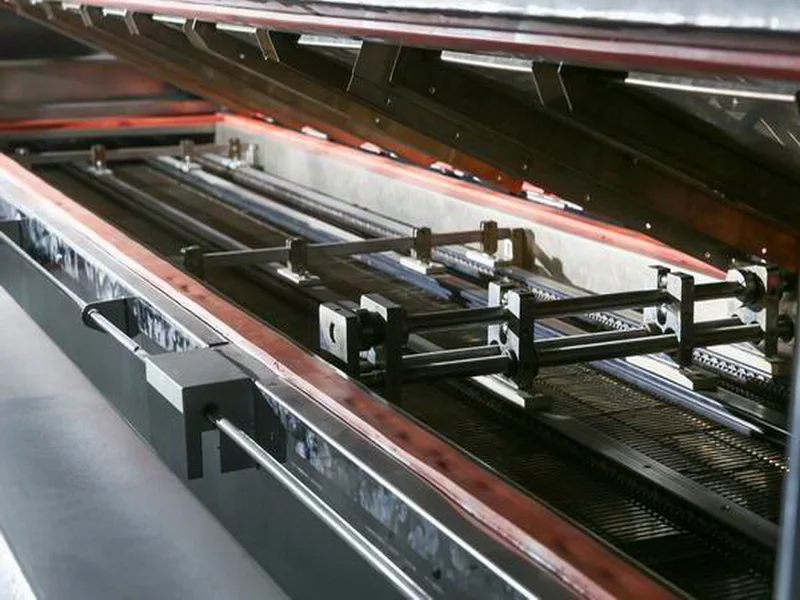

l Special quality aluminum alloy guide rail is adopted and auto fuel feeding system ensures the debugging accuracy of the guild rail as well as its use life.

l UPS function is equipped to ensure normal output of PCB after power break and avoid damage.

l The software has powerful function.It can measure the temperature of the PCB online and can analyze ,save and print the data and curve from time to time.

l PC and PLC adopts PC/PP protocol to communication with each other which ensures stable working and avoids system down.Auto detecting and showing working status of the device.

l Enforced air cooling ;PCB temperature≤60°C.

l Special furnace liner design ,with good heat preservation ability and low power consumption.
