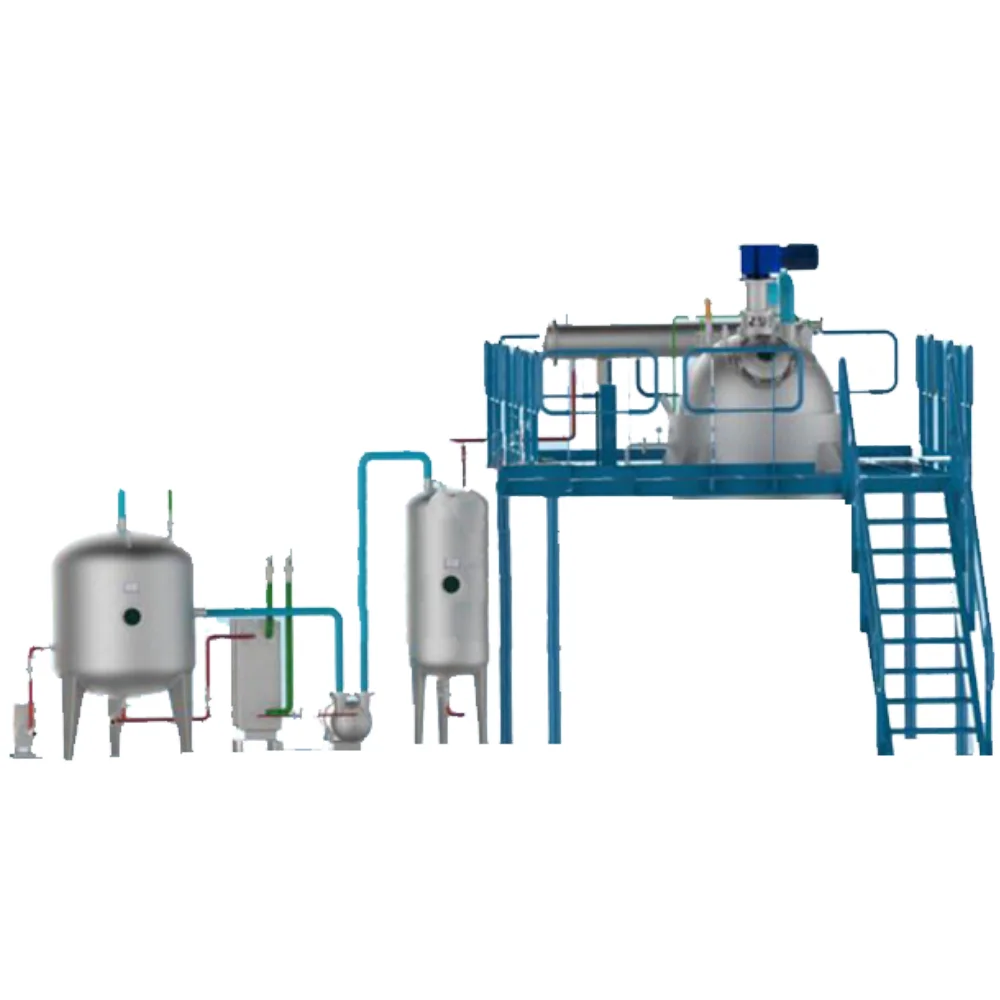

Herb Ultrasonic Solvent Extraction Equipment

Product Overview

Description

Equipment Usage



It is suitable for normal pressure and temperature ultrasonic extraction, ultrasonic extraction, dynamic hot

reflux extraction and extraction by organic solvent recovery and other process in Chinese traditional medicine,

health products, biological, pharmaceutical, cosmetic and food industries.The equipment can be dynamically

continuous ultrasonic extraction.This is the ideal equipment for colleges and universities, research institutes,

 research and development departments and laboratories of enterprises and institutions,and many varieties,

small batch production of pharmaceutical plant.



Equipment Features



1.High efficiency: This device is our latest ultracompact ultrasonic dynamic heat reflux extraction and

concentration unit.On the basis of the original dynamic heat reflux extraction unit, this device optimizes

ultrasonic generator and solvent recovery equipment into one equipment to make the ultrasonic dynamic

extraction, extraction, filtration, solvent recovery, oil condensation and other production processes finished

in one step.It has greatlysaved raw materials and working hours, work efficiency is improved by 60% to 80%

higher than the general extraction equipment.



2.High conversion rate: This device use the unique physical effects and cavitation function of ultrasound,

can make the plant cell tissue broken or deformed.Vibrations between the solute particle, acceleration shock,

and strengthening of sound pressure shear make the material form a local point of extreme high temperature

and pressure and promote the effective component of Chinese medicine precipitation.Compared with the

traditional process,the extraction rate increases up to 45%.



3.Ultrasonic extraction is extracted at normal temperature, effectively reduces the loss of heat -sensitive

components. Meanwhile the ultrasonic extraction and concentration units use the titanium shaped ultrasonic

generator, air mixing (or mechanical agitation) so that a large volume of Chinese herbal medicines can be

fully exposed to the ultrasound probe.It accelerates precipitation of the active ingredient in the raw materials.



4.When the ultrasonic dynamic extraction and concentration units are in use,the ultrasonic extraction equipment

and the vacuum decompression enrichment facilities not only can operate independently but also can be linked to run.



5.In order for the easy taking of the dregs of decoction, the ultrasonic dynamic extraction and concentration units are

equipped with a large aperture manhole or hand hole, and also with internal and external dual filter system to prevent

the small crew residue from flowing into the concentration unit.



6.The units have compact structure and occupy a small area of about 2 ~ 6M2, small units can be equipped with mobile

casters for easy operation



7.Widely adaptability:The ultrasonic dynamic extraction and concentration units of Shanghai Better Industry extract the

herbal ingredients without being limited by the component polarity and the size of molecular weight.The units are suitable

for the extraction of vast majority of Chinese medicine herbs and various ingredients.This device is fully enclosed within

the loop structure, equipped with a water separator and condenser, cooler,and precious solvent can be reused many times.



8.Multi-frequency combination:The units can achieve single-frequency,dual-band, triband,multi-frequency

 ultrasonic extraction.The ultrasonic frequency between 15-80KHz can be configurated on demand.



Equipment selectable frequency range: 15KHz,20KHz,28 KHz,30 KHz,35 KHz,40 KHz,50 KHz,60 KHz,80KHz.



Parameters of the equipment(HST-50L)



1.Vacuum pump: 1.5kw (With control valve group)

2.Total power of the device: 13.5kw

3.Mixing motor: 180 w (optional: speed-regulating stirring motor)

4.The extracting tank heating area:2.95M2

5.Condenser cooling area: 0.95M2

6.Interlayer pressure: 0.3 MPa

7.The water extraction temperature, room temperature to 100 degrees

8.Alcohol extraction temperature: room temperature to 80 degrees

9.Vacuum: 0.05 ~ 0.08 MPa

10. Extraction tank volume: 50L

(extraction tank configuration: mixing blade type, suitable for large size API. Double filter, prevent tiny dreg

flow into the concentrated tank. Three layers of insulation heating system. Slag hand hole diameter 200 mm.

Heating extraction temperature, stirring speed digital display and adjustable.)

11. Material: the whole machine all adopt high quality SUS304 2B, extraction tank, concentrated tank bile 3 mm,

jacketed 3 mm, 3 mm outer shell.

12. Surface treatment equipment: tank surface mirror polishing, the surface drawing inferior smooth processing.

13. The device size: 1600* 750 * 1720 (length * width * height, can be customized production)

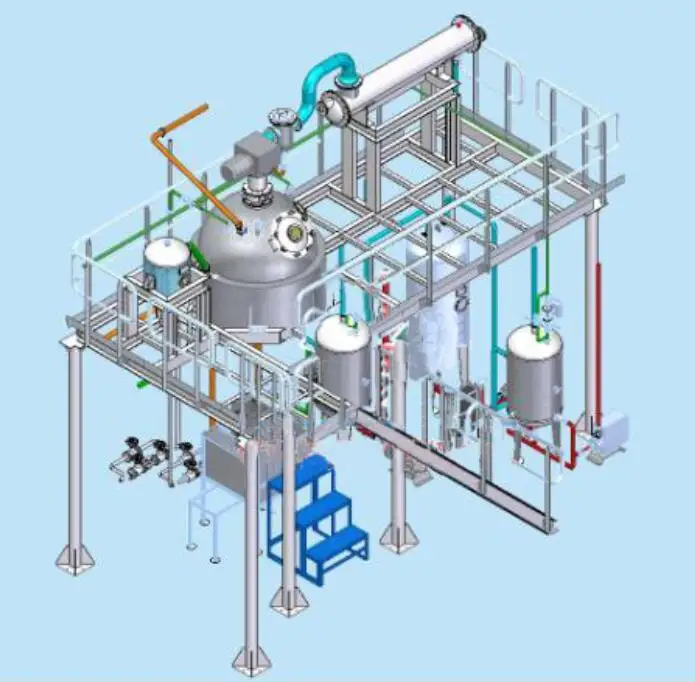

The equipment main components



1) ultrasonic counter-current extraction tank

2) material circulation extraction tank

3) shell and tube condenser

4) touch screen electronic control cabinet



Parameters of ultrasonic



1.Ultrasonic power: 300W~1500W adjustable, instant maximum power 1500W

2.Ultrasonic frequency: 20KHz automatic tracking, 0.15KHz ( Ultrasonic frequency customized according to demand)

3.Material of ultrasonic generator: titanium alloy

4.Control system: digital control system.

5. Total length of ultrasonic generator components: 950mm

6. Type of ultrasonic generator: cumulative

7.Ultrasonic frequency: 20KHz automatic tracking(The ultrasonic frequency is the  general frequency for the extraction of plant )

8.Ultrasonic generator connection mode: flange connection





Ultrasonic extraction machine after package





Payment Term:



If the total amount below $5000, it should be 100% prepayment.



If the total amount above $5000, it should be 50% prepayment; the balance paid before loading.



Delivery Time:



30 working days after prepayment received



Quality guarantee:



One year after shipment excluding the wearing and tearing parts.
